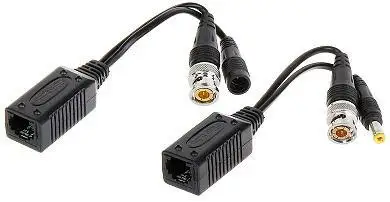

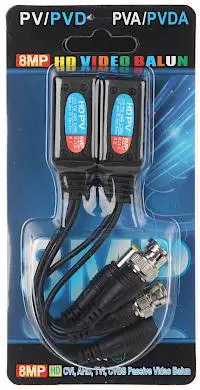

Transformator wideo TR-1RJ-HD KPL
Model: TR-1RJ-HD

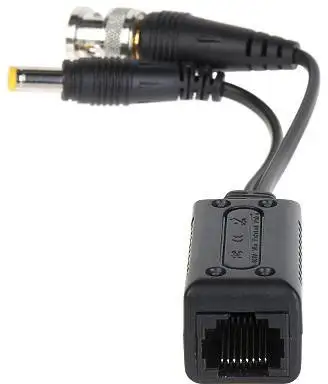

Jednokanałowy, pasywny transformator wideo przeznaczony do przesyłania sygnału wizyjnego, dźwięku oraz zasilania za pośrednictwem skrętki komputerowej. Urządzenie wyposażono w złącze RJ-45 oraz przewód zakończony wtykiem BNC, co pozwala na połączenie instalacji wykorzystującej kabel symetryczny z urządzeniami wyposażonymi w standardowe złącze wideo.
Najważniejsze korzyści
- Przesył sygnału wizyjnego za pomocą skrętki komputerowej UTP lub FTP.
- Obsługa jednego kanału transmisji.
- Możliwość przesyłania obrazu, dźwięku oraz zasilania.
- Pasywna konstrukcja niewymagająca dodatkowego zasilania transformatora.
- Dopasowanie impedancji kabla koncentrycznego 75 Ω do przewodu symetrycznego.
- Eliminowanie zakłóceń niesymetrycznych podczas transmisji.
Przeznaczenie i zastosowanie
TR-1RJ-HD służy do przesyłania sygnału wizyjnego oraz zasilania z wykorzystaniem skrętki komputerowej. Może być stosowany w instalacjach telewizji przemysłowej, w których połączenie pomiędzy urządzeniami realizowane jest przez przewód UTP lub FTP, a urządzenia końcowe korzystają ze złącza BNC.
- transmisja sygnału wideo w instalacjach monitoringu,
- przesył obrazu za pośrednictwem skrętki komputerowej,
- przesyłanie zasilania w ramach instalacji wykorzystującej skrętkę,
- łączenie urządzeń ze złączem BNC z przewodem zakończonym gniazdem RJ-45.
Specyficzne funkcje produktu

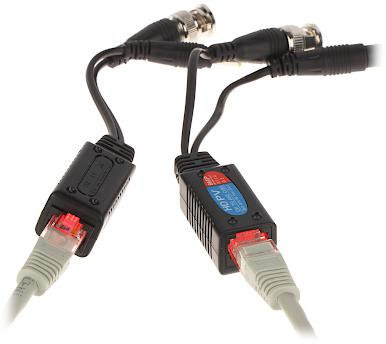

Transmisja przez skrętkę komputerową
Urządzenie umożliwia wykorzystanie skrętki komputerowej UTP lub FTP jako medium do przesyłania sygnału wizyjnego i zasilania. Dla skrętki kategorii 5e źródło podaje transmisję sygnału wizyjnego do 250 m przy rozdzielczości 720p oraz do 150 m przy 1080p.
Dopasowanie impedancji
Transformator dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego. Ułatwia to prawidłowe połączenie toru koncentrycznego ze skrętką komputerową.
Pasywny sposób działania
TR-1RJ-HD jest transformatorem pasywnym. Funkcja urządzenia opiera się na konwersji toru sygnałowego bez informacji o konieczności stosowania dodatkowego zasilania samego transformatora.
Przesył dźwięku i zasilania

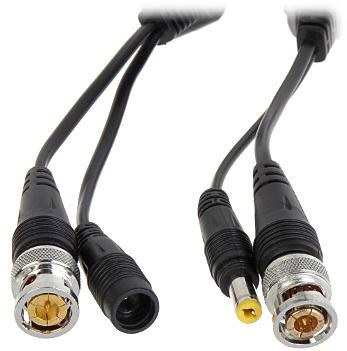

Oprócz sygnału wizyjnego urządzenie obsługuje również przesył dźwięku oraz zasilania. Złącze zasilania ma postać gniazda i wtyku 2.1/5.5 mm.
Szczegółowa specyfikacja techniczna
| Producent | DELTA |
|---|---|
| Model | TR-1RJ-HD |
| SKU | 24641 |
| EAN | 5902887024443 |
| Kategoria | telewizja przemysłowa – transformatory audio/wideo |
| Rodzaj transformatora | Pasywny |
| Liczba kanałów | 1 |
| Przesył dźwięku | Tak |
| Przesył zasilania | Tak |
| Typ złącza wideo | BNC, wtyk na przewodzie |
| Typ złącza zasilania | Gniazdo / wtyk 2.1/5.5 mm |
| Typ złącza symetrycznego | RJ-45, 8-pin, 4 pary, gniazdo |
| Obsługiwany przewód | Skrętka komputerowa UTP lub FTP |
| Zasięg | 400 |
| Wymiary (szer. × wys. × gł.) | 41 × 19,3 × 19,2 mm |
| Waga | 0,0300 kg |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: transformator wideo
- Rodzina produktu: transformatory audio/wideo do telewizji przemysłowej
- Kategoria kabla: nie wynika z nazwy; w specyfikacji wskazano skrętkę komputerową UTP lub FTP
- Typ ekranowania: nie określono
- Materiał powłoki: nie określono
- Materiał przewodnika: nie określono
- Długość: nie określono
- Typ złącza: BNC oraz RJ-45; złącze zasilania 2.1/5.5 mm
- Wysokość Rack: nie dotyczy / nie określono
- Szerokość: 41 mm
- Głębokość: 19,2 mm
- Kolor: nie określono
- Seria: nie określono
- Dodatkowe parametry: 1 kanał, konstrukcja pasywna, przesył obrazu, dźwięku i zasilania
Interpretacja danych technicznych
TR-1RJ-HD jest kompaktowym, pasywnym transformatorem przeznaczonym do pracy w torze transmisji wideo. Z jednej strony wykorzystuje złącze BNC, a z drugiej gniazdo RJ-45 przeznaczone do podłączenia skrętki komputerowej. Dzięki dopasowaniu impedancji umożliwia współpracę kabla koncentrycznego 75 Ω z przewodem symetrycznym. Specyfikacja obejmuje także obsługę dźwięku i zasilania oraz złącza 2.1/5.5 mm.
Informacja o producencie
Producentem transformatora wideo TR-1RJ-HD jest DELTA.
FAQ – najczęściej zadawane pytania
Czy transformator obsługuje transmisję dźwięku?
Tak. W specyfikacji produktu przewidziano przesył dźwięku.
Czy urządzenie umożliwia przesyłanie zasilania?
Tak, produkt obsługuje przesył zasilania i posiada złącza zasilające 2.1/5.5 mm.
Jakiego przewodu używa się do transmisji?
Transformator jest przeznaczony do pracy ze skrętką komputerową UTP lub FTP. Dla opisanych parametrów transmisji wskazano skrętkę kategorii 5e.
Jakie złącze służy do podłączenia skrętki?
Do podłączenia przewodu symetrycznego służy gniazdo RJ-45, 8-pin, obsługujące 4 pary.
Czy jest to urządzenie aktywne?
Nie. TR-1RJ-HD jest transformatorem pasywnym.
Jakie są wymiary transformatora?
Wymiary urządzenia wynoszą 41 × 19,3 × 19,2 mm, odpowiednio szerokość, wysokość i głębokość.
