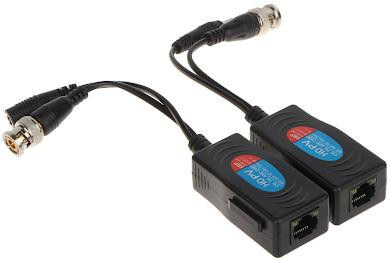

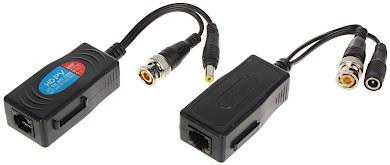

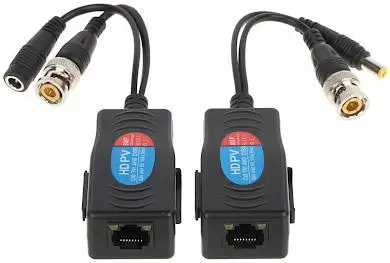

Transformator wideo TR-1RJ (DC) kpl DELTA
Model: TR-1RJ
SKU: 10170 | EAN: 5902887011351
Transformator wideo TR-1RJ (DC) firmy DELTA służy do przesyłu sygnału wizyjnego oraz zasilania za pomocą skrętki komputerowej UTP lub FTP. Pasywna konstrukcja obsługuje jeden kanał i jest wyposażona w złącza BNC, RJ-45 oraz przyłącze zasilania 2.1/5.5 mm. Komplet obejmuje 2 sztuki urządzenia.
Najważniejsze korzyści
- Transmisja wideo na odległość do 400 m z wykorzystaniem skrętki UTP kategorii 5e.
- Przesył sygnału i zasilania jednym torem kablowym — urządzenie obsługuje transmisję wideo oraz zasilania DC.
- Pasywna konstrukcja — transformator nie wymaga aktywnego zasilania do działania toru transmisyjnego.
- Komplet dwóch sztuk umożliwia zastosowanie urządzeń na obu końcach połączenia.
- Uniwersalne przyłącza instalacyjne: BNC dla sygnału wideo, RJ-45 dla skrętki oraz gniazdo/wtyk 2.1/5.5 mm dla zasilania.
Zastosowanie
Urządzenie jest przeznaczone do instalacji telewizji przemysłowej, w których sygnał wizyjny i zasilanie są przesyłane za pomocą przewodu UTP lub FTP. Może być wykorzystywane do:
- łączenia kamer CCTV z urządzeniami rejestrującymi lub odbiorczymi za pomocą skrętki,
- transmisji sygnału wideo CVBS w instalacjach monitoringu,
- przesyłania zasilania 12 V DC do urządzeń przez skrętkę,
- budowy połączeń wykorzystujących jeden kanał wideo i jeden kanał zasilania.
Opis specyficznych funkcji
Transmisja po skrętce komputerowej
Złącze RJ-45 w standardzie 8-pin, 4 pary umożliwia podłączenie przewodu symetrycznego. Maksymalny podany zasięg transmisji wideo wynosi 400 m przy zastosowaniu przewodu UTP kategorii 5e.
Przesył zasilania 12 V DC
Model obsługuje transmisję zasilania 12 V DC. Zasięg zależy od pobieranego prądu: 118 m przy 100 mA, 79 m przy 150 mA, 59 m przy 200 mA oraz 47 m przy 250 mA.
Sygnalizacja LED
Zielona dioda LED sygnalizuje obecność zasilania, ułatwiając kontrolę podstawowego stanu podłączenia.
Specyfikacja techniczna
| Producent | DELTA |
|---|---|
| Model | TR-1RJ |
| Typ urządzenia | Transformator wideo |
| Rodzaj transformatora | Pasywny |
| Liczba kanałów | 1 |
| Obsługiwane kanały | 1 wideo, 1 DC |
| Przesył dźwięku | Tak, zgodnie z danymi technicznymi źródła |
| Przesył zasilania | Tak |
| Typ sygnału wideo | CVBS |
| Napięcie wejścia/wyjścia 75 Ω | 1 Vpp |
| Zakres pasma wideo | 0–10 MHz (-3 dB) |
| Maksymalny zasięg wideo | Do 400 m, UTP kat. 5e |
| Impedancja złącza symetrycznego | 100 Ω |
| Typ złącza wideo | BNC, wtyk na przewodzie |
| Typ złącza symetrycznego | RJ-45, 8-pin, 4 pary, gniazdo |
| Złącze zasilania | Gniazdo/wtyk 2.1/5.5 mm |
| Napięcie zasilania | 12 V DC |
| Zasięg transmisji zasilania | 118 m przy 100 mA; 79 m przy 150 mA; 59 m przy 200 mA; 47 m przy 250 mA |
| Sygnalizacja | Zielona dioda LED — sygnał zasilania |
| Dopuszczalna wilgotność względna | Poniżej 95% |
| Temperatura pracy | -50°C do 55°C |
| Wymiary | 46 × 25 × 21 mm |
| Waga podana w danych feedu | 0,070 kg |

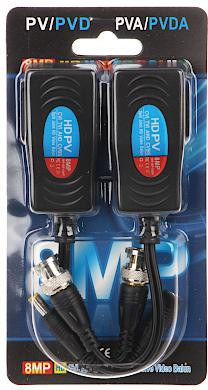

| Zawartość kompletu | 2 sztuki |
Parametry rozpoznane z nazwy produktu
| Typ produktu | Transformator wideo |
|---|---|
| Rodzina produktu | Transformatory audio/wideo do telewizji przemysłowej |
| Kategoria kabla | Skrętka komputerowa UTP/FTP; podany zasięg wideo dla UTP kat. 5e |
| Typ ekranowania | Nie określono dla urządzenia |
| Materiał powłoki | Nie podano |
| Materiał przewodnika | Nie podano |
| Długość | Nie dotyczy; produkt jest transformatorem wideo |
| Typ złącza | BNC, RJ-45 oraz gniazdo/wtyk zasilania 2.1/5.5 mm |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 46 mm |
| Głębokość | 21 mm |
| Kolor | Nie podano |
| Seria | TR-1RJ |
| Dodatkowe parametry | Wersja DC, konstrukcja pasywna, komplet 2 sztuki, transmisja wideo i zasilania |
Interpretacja danych technicznych
Oznaczenie TR-1RJ (DC) wskazuje na transformator wideo wyposażony w interfejs RJ-45 oraz obsługę transmisji zasilania DC. Produkt pracuje jako urządzenie pasywne i ma jeden kanał. Sygnał wideo jest doprowadzany przez złącze BNC, a połączenie ze skrętką realizowane jest przez gniazdo RJ-45.
Zasięg transmisji zasilania jest zależny od obciążenia prądowego. Podane wartości dotyczą zasilania 12 V DC i należy je dobierać odpowiednio do poboru prądu podłączonego urządzenia.
Informacja o producencie
Producentem transformatora wideo TR-1RJ (DC) jest DELTA.
FAQ
Ile sztuk znajduje się w komplecie?
Komplet obejmuje 2 sztuki transformatora.
Jaki maksymalny zasięg transmisji wideo oferuje urządzenie?
Maksymalny podany zasięg wynosi 400 m przy wykorzystaniu skrętki UTP kategorii 5e.
Czy transformator obsługuje przesył zasilania?
Tak. Urządzenie obsługuje transmisję zasilania 12 V DC. Zasięg zależy od pobieranego prądu.
Jakie złącza zastosowano?

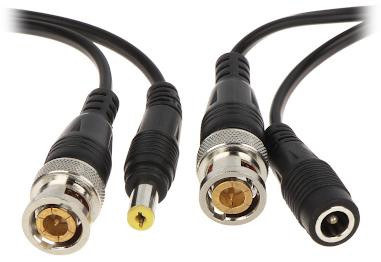

Produkt ma wtyk BNC na przewodzie do sygnału wideo, gniazdo RJ-45 do skrętki oraz gniazdo/wtyk zasilania 2.1/5.5 mm.
Czy urządzenie wymaga aktywnego zasilania?
TR-1RJ jest transformatorem pasywnym. Jednocześnie obsługuje przesył zasilania 12 V DC przez tor przewodowy.
W jakich warunkach temperaturowych może pracować?
Zakres temperatury pracy wynosi od -50°C do 55°C. Dopuszczalna względna wilgotność otoczenia to poniżej 95%.
