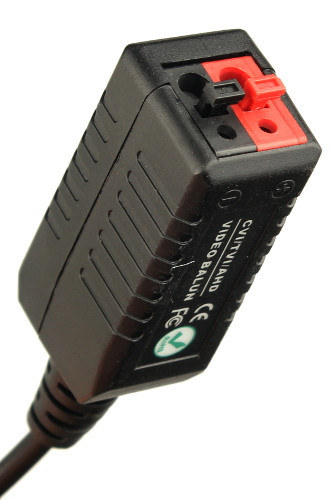

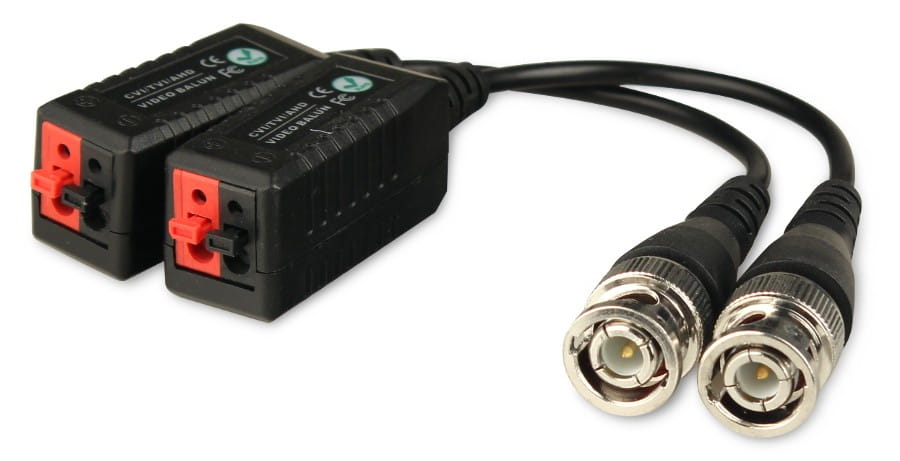

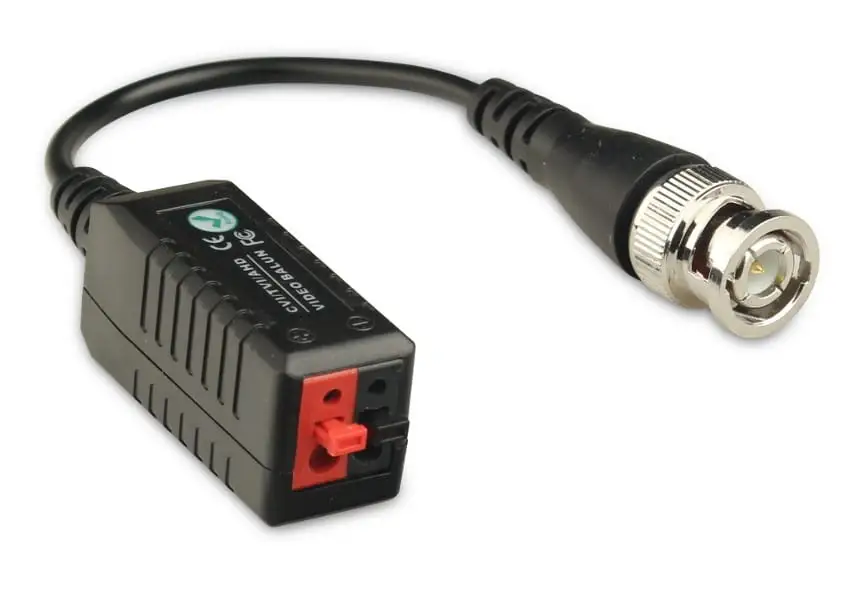

Transformator wideo AHD/TVI/CVI na kabelku KPL EWIMAR TR-1F-HD
Model: TR-1F-HD
SKU: 1245 | EAN: 5904041751172
Jednokanałowy, pasywny transformator wideo przeznaczony do przesyłu sygnału wideo za pomocą kabla typu skrętka w analogowych systemach telewizji przemysłowej HD. Urządzenie obsługuje technologie AHD, TVI oraz CVI i jest wyposażone w przewód zakończony męskim wtykiem BNC.
Najważniejsze korzyści
- Obsługa trzech technologii analogowego wideo HD: AHD, TVI i CVI.
- Transmisja sygnału za pomocą kabla typu skrętka, co pozwala wykorzystać przewody z zaciskami sprężynowymi.
- Pasywna konstrukcja niewymagająca zasilania.
- Przewód z męskim wtykiem BNC ułatwiający podłączenie do urządzenia systemu CCTV.
- Pasmo przenoszenia 60 MHz oraz tłumienie na poziomie 0,5 dB.
- Odstęp sygnału od szumu wynoszący 60 dB.
Opis funkcji
Transmisja po skrętce – urządzenie umożliwia przesyłanie sygnału wideo z wykorzystaniem kabla typu UTP zamiast klasycznego przewodu koncentrycznego.
Obsługa AHD, TVI i CVI – transformator może być stosowany w systemach analogowej telewizji przemysłowej HD pracujących w wymienionych technologiach.
Połączenie BNC na przewodzie – wyjście urządzenia stanowi przewód zakończony męskim wtykiem BNC, przeznaczonym do połączenia z urządzeniem systemu CCTV.
Zaciski sprężynowe – wejście symetryczne wykorzystuje zaciski, które służą do podłączenia przewodów skrętki.
Konstrukcja pasywna – model nie przesyła zasilania ani dźwięku; służy do transmisji sygnału wideo.
Zastosowanie
Transformator EWIMAR TR-1F-HD jest przeznaczony do instalacji telewizji przemysłowej, w których sygnał wideo z kamer lub innych urządzeń analogowych HD jest przesyłany za pomocą kabla typu skrętka.
- łączenie kamer analogowych HD z rejestratorami,
- transmisja obrazu w systemach AHD,
- transmisja obrazu w systemach HD-TVI,
- transmisja obrazu w systemach HD-CVI,
- wykorzystanie istniejącej infrastruktury kablowej opartej na skrętce UTP.
Ważne informacje dotyczące transmisji
Podane wartości zasięgu zależą od zastosowanej technologii oraz rozdzielczości sygnału. Maksymalne odległości określone w specyfikacji wynoszą:
- AHD: 720p – do 450 m, 1080p – do 250 m, 3 Mpix–8 Mpix – do 200 m.
- HD-CVI: 720p – do 450 m, 1080p – do 250 m, 3 Mpix–8 Mpix – do 200 m.
- HD-TVI: 720p – do 250 m, 1080p – do 250 m, 3 Mpix–8 Mpix – do 200 m.
Wartości mają charakter maksymalny i odnoszą się do parametrów podanych dla produktu.
Specyfikacja techniczna
| Producent | EWIMAR |
|---|---|
| Model | TR-1F-HD |
| Typ urządzenia | Transformator wideo |
| Rodzaj transformatora | Pasywny |
| Liczba kanałów | 1 |
| Obsługiwane technologie | AHD, HD-TVI, HD-CVI |
| Przesył dźwięku | Nie |
| Przesył zasilania | Nie |
| Typ kabla transmisyjnego | Skrętka UTP |
| Impedancja skrętki UTP | 75 Ohm |
| Impedancja dla BNC | 100 Ohm |
| Typ złącza symetrycznego | Zaciski sprężynowe |
| Złącze wejściowe | Gniazdo z zaciskami |
| Typ złącza wyjściowego | BNC – wtyk na przewodzie |
| Złącze wyjściowe | Przewód z męskim wtykiem BNC |
| Pasmo przenoszenia | 60 MHz |
| Tłumienie | 0,5 dB |
| Odstęp sygnał/szum | 60 dB |
| Zasięg maksymalny | Do 450 m, zależnie od technologii i rozdzielczości |
| Wymiary (szer. × wys. × gł.) | 44 × 17 × 19 mm |
| Waga | 0,0500 kg |
| SKU | 1245 |
| EAN | 5904041751172 |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: transformator wideo
- Rodzina produktu: transformatory audio/wideo do telewizji przemysłowej
- Kategoria kabla: skrętka UTP
- Typ ekranowania: nie podano
- Materiał powłoki: nie dotyczy / nie podano
- Materiał przewodnika: nie podano
- Długość: nie podano
- Typ złącza: męski wtyk BNC na przewodzie oraz zaciski sprężynowe
- Wysokość Rack: nie dotyczy
- Szerokość: 44 mm
- Głębokość: 19 mm
- Kolor: nie podano
- Seria: nie podano
- Dodatkowe parametry: 1 kanał, konstrukcja pasywna, obsługa AHD/TVI/CVI, maksymalny zasięg do 450 m zależnie od parametrów transmisji
Interpretacja danych technicznych
TR-1F-HD jest jednokanałowym transformatorem wideo do systemów CCTV. Z jednej strony wykorzystuje zaciski sprężynowe do podłączenia skrętki, a z drugiej przewód zakończony wtykiem BNC. Model służy wyłącznie do transmisji wideo – zgodnie ze specyfikacją nie obsługuje przesyłu dźwięku ani zasilania. Niewielkie wymiary 44 × 17 × 19 mm ułatwiają zastosowanie urządzenia w instalacjach, w których istotna jest oszczędność miejsca.
Krótki opis producenta
EWIMAR jest producentem prezentowanego transformatora wideo TR-1F-HD. W przypadku tego modelu dane producenta obejmują rozwiązanie do jednokanałowej transmisji obrazu w systemach AHD, TVI i CVI z wykorzystaniem skrętki UTP.
Najczęściej zadawane pytania
Czy transformator obsługuje AHD, TVI i CVI?
Tak. Model TR-1F-HD jest przeznaczony do transmisji sygnału w technologiach AHD, HD-TVI oraz HD-CVI.
Czy urządzenie przesyła dźwięk?
Nie. Specyfikacja wskazuje, że transformator obsługuje wyłącznie przesył wideo.
Czy transformator przesyła zasilanie do kamery?
Nie. Model TR-1F-HD nie obsługuje przesyłu zasilania.
Jakie złącze znajduje się na wyjściu?
Wyjście stanowi przewód zakończony męskim wtykiem BNC.
Jak podłącza się skrętkę?
Skrętkę podłącza się do wejścia wyposażonego w gniazdo z zaciskami sprężynowymi.
Jaki jest maksymalny zasięg transmisji?
Maksymalny zasięg wynosi do 450 m, jednak zależy od technologii oraz rozdzielczości sygnału. Dla AHD i HD-CVI podano do 450 m przy 720p, natomiast dla HD-TVI do 250 m przy 720p.
