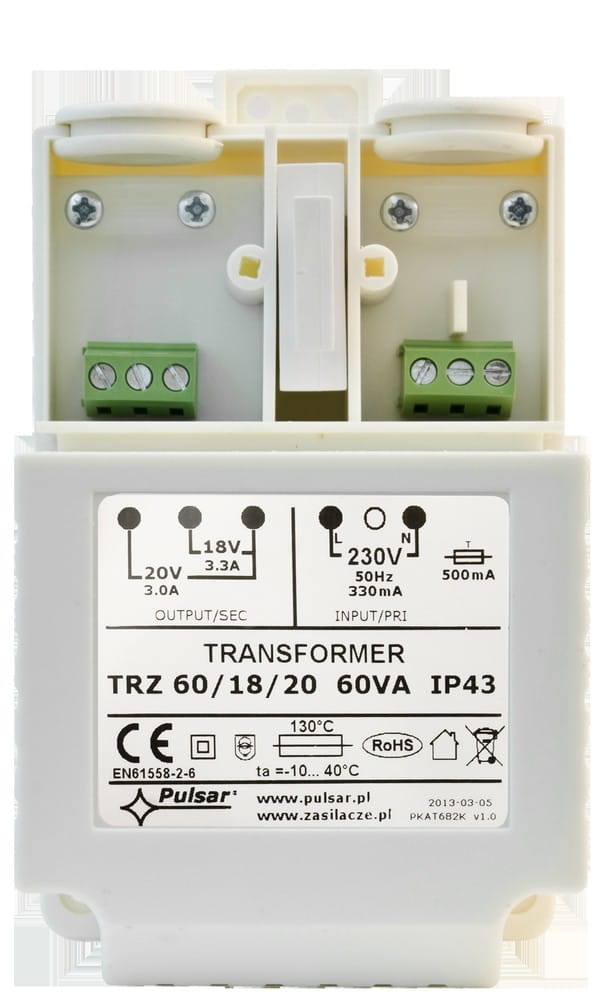

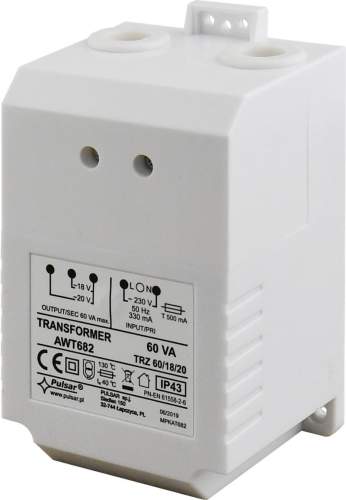

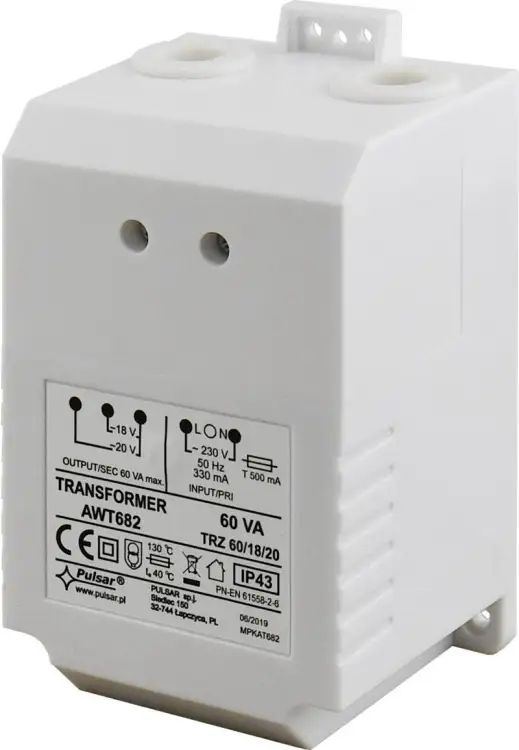

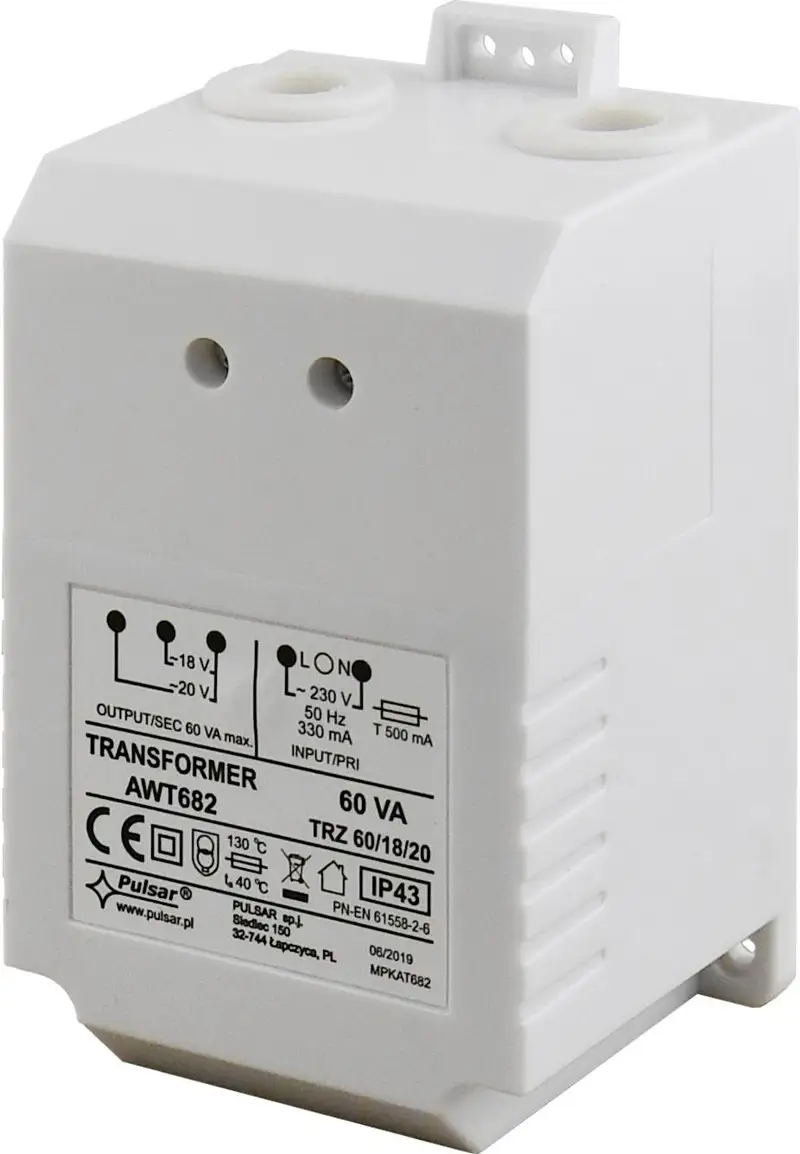

Transformator PULSAR AWT682 60 VA
Transformator PULSAR AWT682 przeznaczony do zasilania urządzeń wymagających napięcia 18 V AC lub 20 V AC. Model jest zasilany napięciem 230 V AC, został wykonany w obudowie z tworzywa PC/ABS i zalany żywicą. Produkt jest dedykowany do obudów SATEL OPU3-P, OPU4-P oraz OPU4-PW.
Najważniejsze korzyści
- Obsługa zasilania wejściowego 230 V AC.
- Wyjście 18 V AC przy prądzie 3,3 A lub 20 V AC przy prądzie 3 A.
- Moc znamionowa transformatora wynosząca 60 VA.
- Zalanie żywicą ograniczające dostęp do elementów wewnętrznych konstrukcji.
- Obudowa wykonana z tworzywa PC/ABS oraz stopień ochrony IP43.
- Możliwość zastosowania w wybranych obudowach SATEL oraz montażu na szynie DIN przy użyciu uchwytu DIN2.
Opis funkcji
Dwa warianty napięcia wyjściowego – transformator udostępnia wyjście 18 V AC przy obciążeniu do 3,3 A lub 20 V AC przy obciążeniu do 3 A, zgodnie ze specyfikacją produktu.
Zalanie żywicą – konstrukcja transformatora została zalana żywicą, a całość umieszczono w obudowie z tworzywa PC/ABS.
Zabezpieczenia – model wyposażono w bezpiecznik termiczny 130°C oraz bezpiecznik topikowy 0,5 A.
Montaż na szynie DIN – do instalacji na szynie DIN wymagany jest dodatkowy uchwyt DIN2.
Transformator PULSAR AWT682 – specyfikacja techniczna
| Producent | PULSAR |
| Model | AWT682 |
| Typ produktu | Transformator napięcia |
| Rodzina produktu | Transformator TRZ |
| Kategoria | Zasilanie – transformatory napięcia |
| Napięcie zasilania | 230 V AC |
| Moc transformatora | 60 VA |
| Wyjście zasilania | 3,3 A / 18 V AC oraz 3 A / 20 V AC |
| Bezpiecznik termiczny | 130°C |
| Bezpiecznik topikowy | 1 × 0,5 A |
| Materiał obudowy | PC/ABS |
| Wykonanie | Zalany żywicą |
| Stopień ochrony | IP43 |
| Wymiary | 75 × 124 × 65 mm, tolerancja ±2 mm |
| Waga | 1,4 kg |
| Montaż na szynie DIN | Wymagany uchwyt DIN2 |
| Dedykowane obudowy | SATEL OPU3-P, OPU4-P, OPU4-PW |
| SKU | 17312 |
| EAN | 5901643194499 |
Zastosowanie
PULSAR AWT682 może być stosowany w instalacjach, w których wymagane jest zasilanie napięciem przemiennym 18 V lub 20 V. Produkt jest dedykowany do montażu w obudowach SATEL OPU3-P, OPU4-P i OPU4-PW.
- zasilanie urządzeń wymagających napięcia 18 V AC,
- zasilanie urządzeń wymagających napięcia 20 V AC,
- montaż w kompatybilnych obudowach SATEL,
- instalacje wykorzystujące montaż na szynie DIN z uchwytem DIN2.
Parametry rozpoznane z nazwy produktu
- Typ produktu: transformator napięcia
- Rodzina produktu: transformator PULSAR
- Model: AWT682
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie dotyczy; obudowa wykonana z PC/ABS
- Materiał przewodnika: nie podano
- Długość: nie dotyczy; podano wymiary urządzenia 75 × 124 × 65 mm
- Typ złącza: nie podano
- Wysokość Rack: nie dotyczy
- Szerokość: 75 mm ±2 mm
- Głębokość: 65 mm ±2 mm
- Kolor: nie podano
- Seria: TRZ
- Dodatkowe parametry: 60 VA, IP43, zalanie żywicą, bezpiecznik termiczny 130°C i bezpiecznik topikowy 0,5 A
Interpretacja danych technicznych
Model AWT682 jest transformatorem zasilanym napięciem 230 V AC. Po stronie wyjściowej oferuje parametry 18 V AC / 3,3 A lub 20 V AC / 3 A. Moc transformatora wynosi 60 VA. Urządzenie ma obudowę z tworzywa PC/ABS, stopień ochrony IP43 i konstrukcję zalaną żywicą. W przypadku montażu na szynie DIN należy zastosować uchwyt DIN2.
Krótki opis producenta
PULSAR jest producentem opisywanego transformatora AWT682. W dostarczonych danych nie określono dodatkowych informacji dotyczących marki.
FAQ
Jakie jest napięcie wejściowe transformatora AWT682?
Transformator wymaga zasilania napięciem 230 V AC.
Jakie napięcia wyjściowe oferuje model AWT682?
Urządzenie zapewnia wyjście 18 V AC przy prądzie 3,3 A lub 20 V AC przy prądzie 3 A.
Jaka jest moc transformatora?
Moc transformatora PULSAR AWT682 wynosi 60 VA.
Czy transformator można zamontować na szynie DIN?
Tak, jednak do montażu na szynie DIN wymagany jest uchwyt DIN2.
W jakich obudowach SATEL można zastosować ten model?
Transformator jest dedykowany do obudów SATEL OPU3-P, OPU4-P oraz OPU4-PW.
Jakie zabezpieczenia zastosowano w transformatorze?
Model wyposażono w bezpiecznik termiczny 130°C oraz jeden bezpiecznik topikowy 0,5 A.
