Switch zewnętrzny 8-portowy PoE do 8 kamer IP ATTE IP-8-20-L2
Model: IP-8-20-L2
SKU: 18314 | EAN: 5902143690306
ATTE IP-8-20-L2 to gotowy, niezARZĄDZALNY Switch PoE przeznaczony do zasilania i transmisji danych z maksymalnie 8 kamer IP. Urządzenie łączy osiem portów LAN z funkcją PoE, dwa gigabitowe porty uplink oraz zasilacz o mocy ciągłej 96 W. Całość umieszczono w obudowie ABOX-L2 o stopniu ochrony IP56, przystosowanej do montażu naściennego.
Przeznaczenie
Switch został przygotowany do budowy systemów monitoringu IP, w których kamery wymagają jednoczesnego przesyłania danych i zasilania przez przewód sieciowy. Osiem portów LAN z PoE umożliwia podłączenie do 8 odbiorników zgodnych ze standardami 802.3af, 802.3at lub PoE PASSIVE.
Urządzenie może pracować w instalacjach wymagających zwiększonej przepustowości sieci, w tym w systemach monitoringu CCTV z kamerami 4K Ultra HD. Dwa porty Gigabit UpLink służą do połączenia switcha z pozostałą częścią sieci.

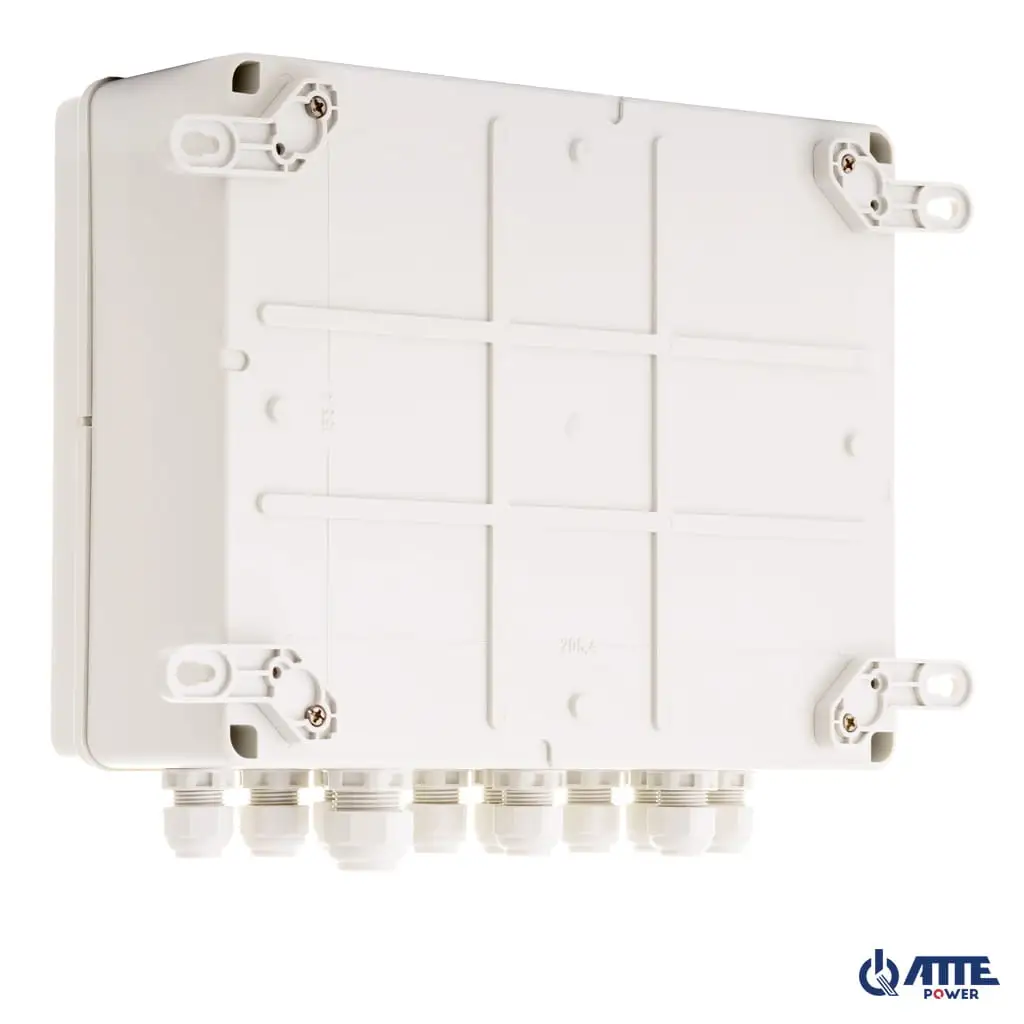

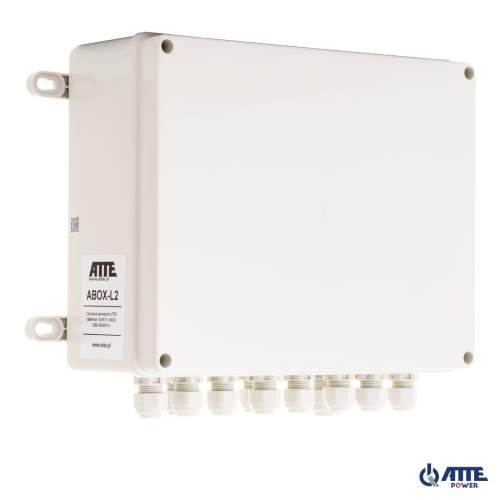

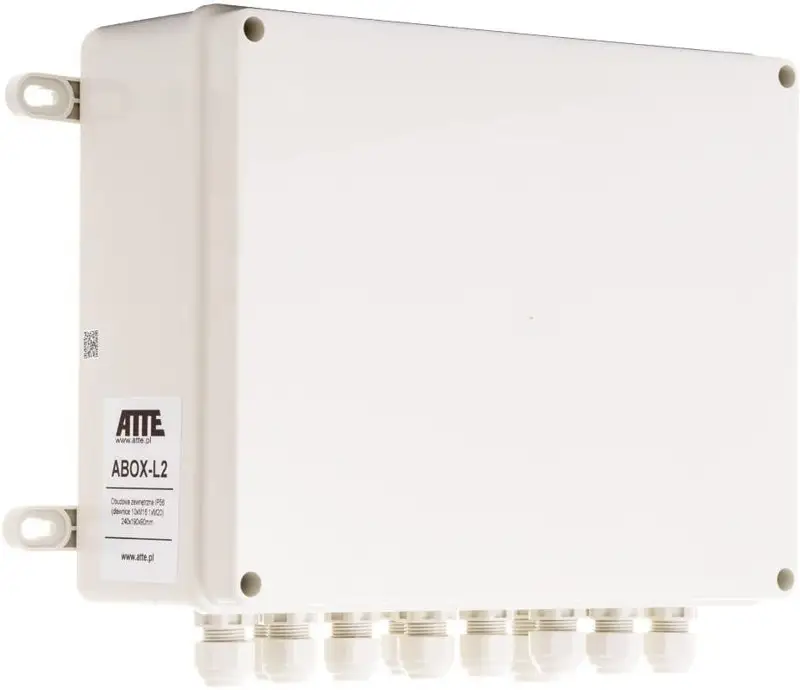

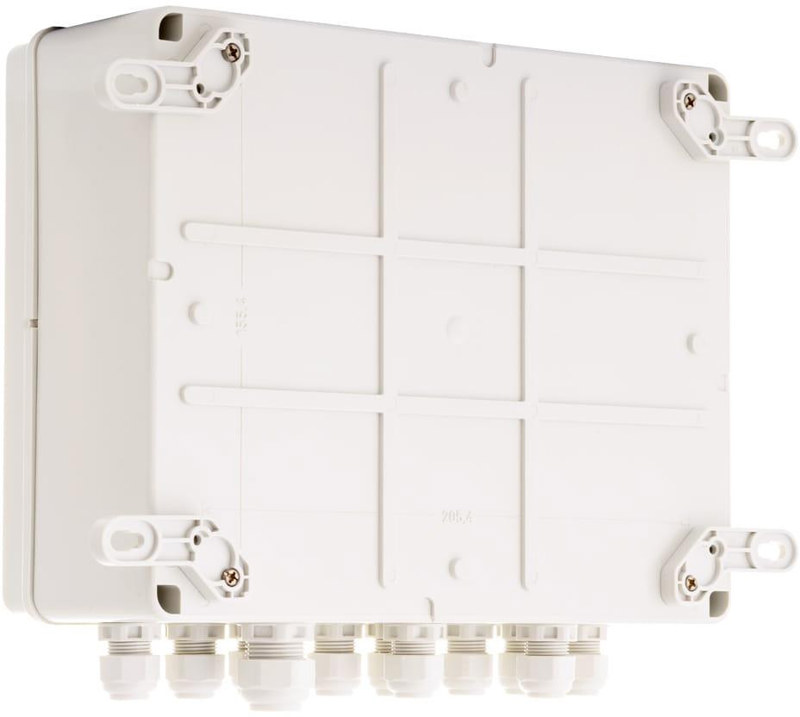

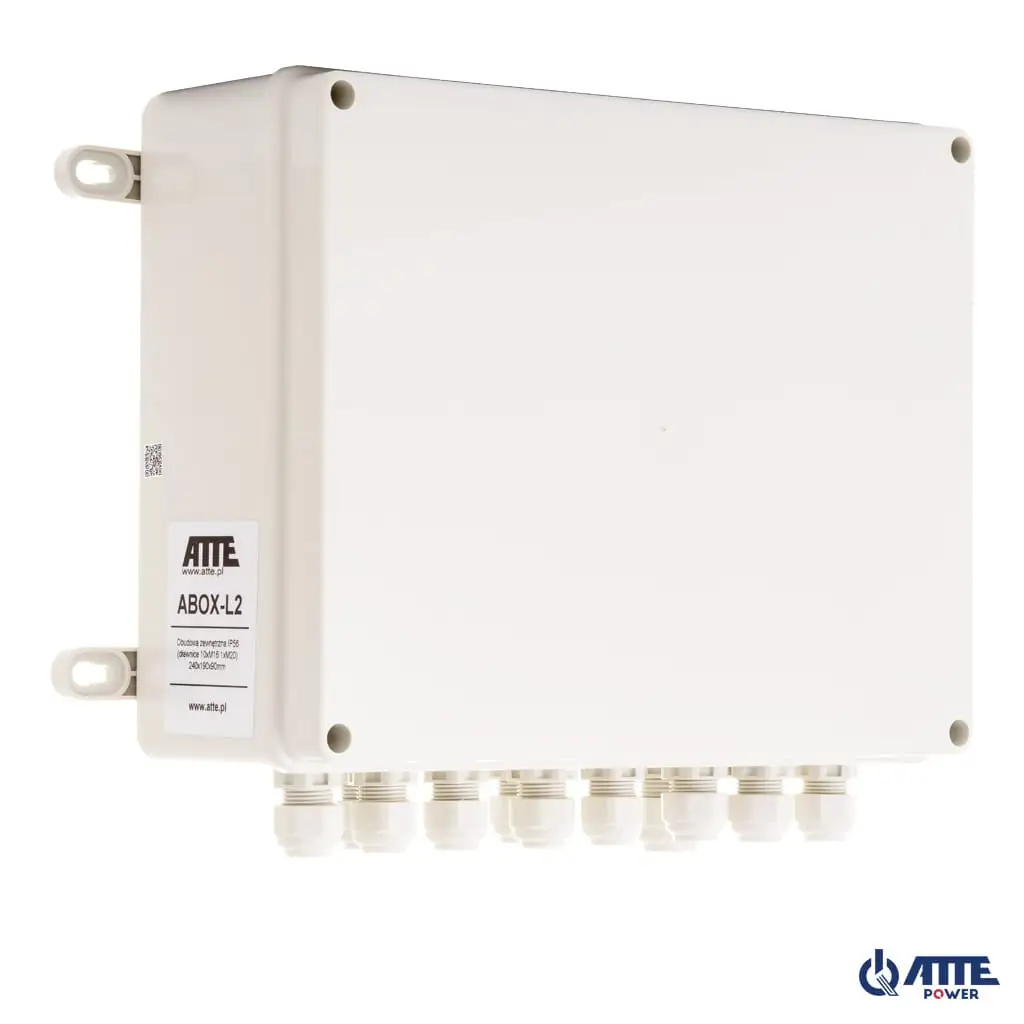

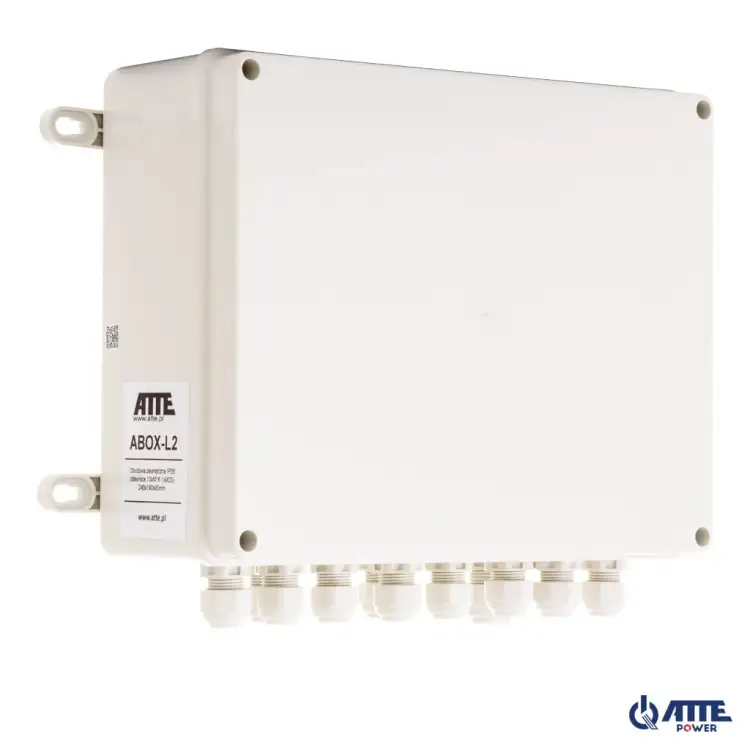

Obudowa ABOX-L2 z tworzywa w kolorze RAL7035, dławnicami kablowymi i uchwytami montażowymi ułatwia organizację instalacji montowanych w warunkach zewnętrznych. Stopień ochrony IP56 ogranicza dostęp pyłu oraz wody do wnętrza obudowy.
Najważniejsze korzyści
- Zasilanie do 8 urządzeń PoE – osiem portów LAN_1–LAN_8 obsługuje odbiorniki PoE 802.3af, 802.3at oraz PoE PASSIVE.
- Obsługa kamer o wysokiej rozdzielczości – urządzenie jest przeznaczone do systemów monitoringu, w tym instalacji CCTV 4K Ultra HD.
- Dwa gigabitowe porty uplink – umożliwiają połączenie z nadrzędnym urządzeniem sieciowym za pomocą portów o przepustowości 1 Gb/s.
- Indywidualne zabezpieczenie portów PoE – każdy kanał ma elektroniczne zabezpieczenie nadprądowe i zwarciowe z funkcją automatycznego powrotu zasilania.
- Elastyczne sterowanie zasilaniem – mikroprzełączniki DIP pozwalają niezależnie włączać lub wyłączać PoE na portach LAN_1–LAN_8.
- Przystosowanie do montażu zewnętrznego – obudowa IP56, dławnice kablowe oraz uchwyty montażowe pomagają zabezpieczyć urządzenie i połączenia kablowe.
Specyficzne funkcje produktu
PoE 802.3af, 802.3at i PASSIVE
Porty LAN_1–LAN_8 mogą zasilać odbiorniki zgodne z PoE 802.3af do 15,4 W, PoE 802.3at do 30 W oraz PoE PASSIVE do 40 W na port. W przypadku standardów 802.3af i 802.3at podano warunek napięcia wejściowego Vin > 48 VDC.
Ochrona każdego kanału PoE
Niezależne zabezpieczenia portów PoE mają próg nadprądowy 0,75 A. Zastosowano zabezpieczenie elektroniczne z automatycznym powrotem po ustąpieniu zwarcia lub przeciążenia.
Przełączniki PoE ON/OFF
Osiem przełączników DIP umożliwia indywidualne sterowanie zasilaniem PoE na portach LAN_1–LAN_8. Funkcja pozwala odłączyć zasilanie wybranego portu bez konieczności ingerencji w pozostałe połączenia.
Modułowa konstrukcja obudowy

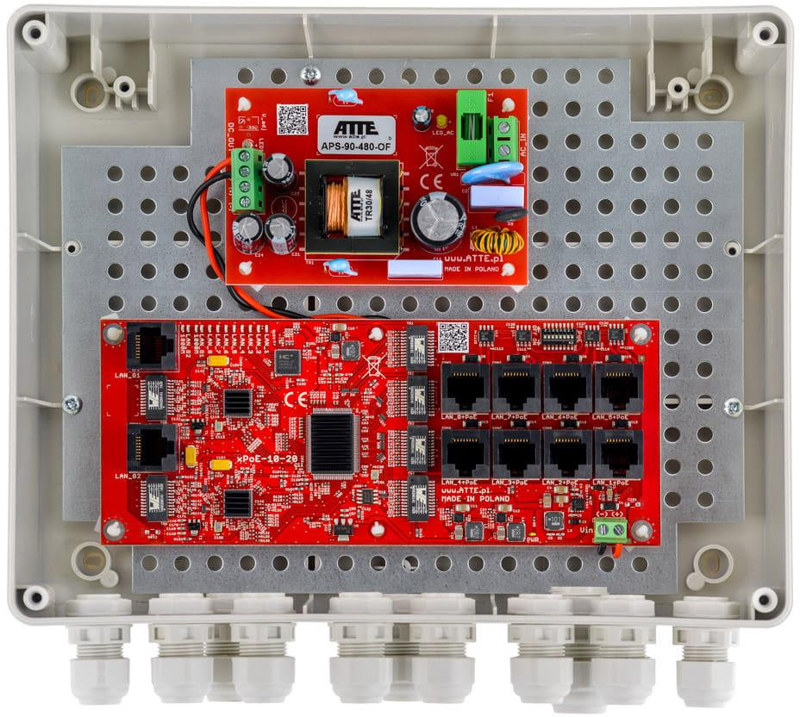

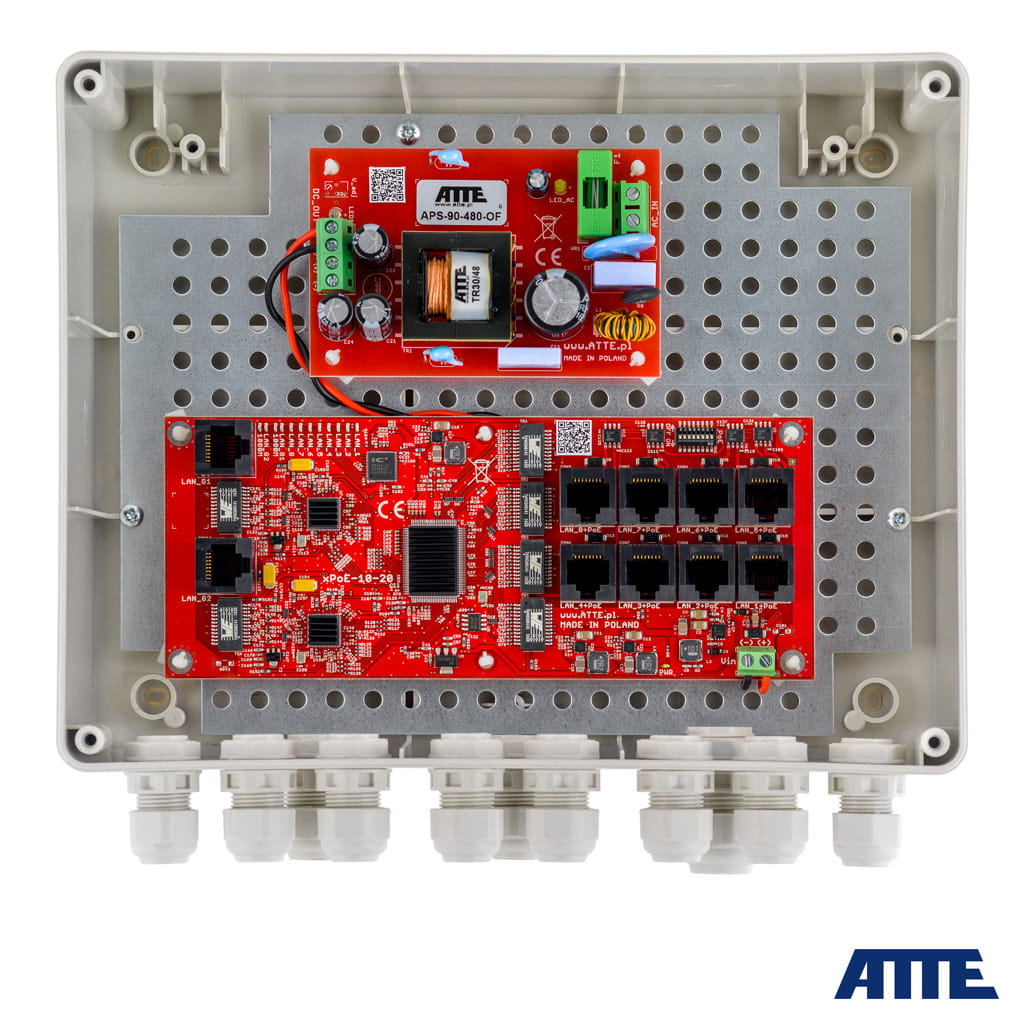

Wewnątrz zastosowano systemowe otworowanie o średnicy 4,8 mm w rastrze 10,8 mm. Ułatwia ono montaż urządzeń w wybranej części blachy montażowej, zarówno w układzie pionowym, jak i poziomym.
Organizacja przewodów

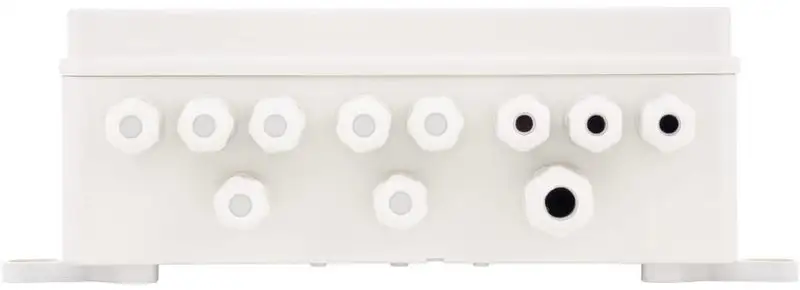

Obudowa ma 10 dławnic M16 oraz jedną dławnicę M20. Jej konstrukcja umożliwia pozostawienie zapasu kabli wewnątrz, a pokrywa jest połączona z obudową żyłką, co ułatwia czynności serwisowe.
Sposoby wykorzystania
- zasilanie i podłączenie maksymalnie 8 kamer IP w systemie CCTV,
- budowa instalacji monitoringu z kamerami 4K Ultra HD,
- podłączenie innych urządzeń sieciowych zasilanych przez PoE 802.3af, 802.3at lub PoE PASSIVE,
- montaż elementów sieciowych w zabezpieczonej obudowie zewnętrznej,
- rozbudowa instalacji przez dołączenie kolejnych switchy serii xPoE/IP oraz IPB/IPUPS.
Opis producenta
ATTE – producent urządzenia IP-8-20-L2.
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | Zewnętrzny switch sieciowy PoE |
| Rodzina produktu | IP-8-20-L2 |
| Liczba portów PoE | 8 |
| Przeznaczenie | Podłączenie i zasilanie do 8 kamer IP |
| Standardy zasilania PoE | 802.3af, 802.3at, PoE PASSIVE |
| Typ zarządzania | Switch niezARZĄDZALNY, bez obsługi VLAN |
| Obudowa | Zewnętrzna ABOX-L2, tworzywo, kolor RAL7035 |
| Stopień ochrony | IP56 |
Interpretacja danych technicznych
Oznaczenie „8-portowy PoE” wskazuje na osiem portów LAN wyposażonych w funkcję zasilania urządzeń sieciowych. Model ma dodatkowo dwa porty Gigabit UpLink, dlatego całkowita liczba portów RJ45 wynosi 10. Jest to switch niezARZĄDZALNY, więc uruchomienie nie wymaga konfiguracji parametrów sieciowych. Sterowanie zasilaniem poszczególnych portów odbywa się za pomocą przełączników DIP.
Szczegółowa specyfikacja techniczna
| Producent | ATTE |
| Model | IP-8-20-L2 |
| SKU | 18314 |
| EAN | 5902143690306 |
| Kategoria | Urządzenia sieciowe – switche – niezARZĄDZALNE |
| Porty LAN | 10 portów RJ45: 8 × LAN + PoE 10/100 Mb/s, 2 × Gigabit UpLink |
| Obsługiwane odbiorniki PoE | 802.3af – do 15,4 W na LAN_1–LAN_8 przy Vin > 48 VDC; 802.3at – do 30 W na LAN_1–LAN_8 przy Vin > 48 VDC; PoE PASSIVE – do 40 W na LAN_1–LAN_8 |
| Wyjścia PoE | LAN_1–LAN_8; PoE PASSIVE, mode B: 4,5+ oraz 7,8- |
| Zabezpieczenie wyjść PoE | Indywidualnie dla LAN_1–LAN_8; 0,75 A; zabezpieczenie elektroniczne z funkcją automatycznego powrotu |
| Sterowanie PoE | Mikroprzełączniki DIP SW1, przełączniki 1–8 „PoE ON/OFF” dla portów LAN_1–LAN_8 |
| Sygnalizacja | Optyczna sygnalizacja stanu zasilania i transmisji danych |
| Typ zasilacza | Impulsowy SMPS, APS-90-480-OF |
| Zabezpieczenie wyjścia zasilacza | 9 A, elektroniczne; po zwarciu może być wymagany restart zasilacza |
| Zabezpieczenie termiczne zasilacza | TSD, wyłączenie termiczne przy 130°C; wymagany restart |
| Napięcie wejściowe zasilacza | 180–240 VAC |
| Zabezpieczenie wejścia | Bezpiecznik topikowy F1, T3,15 A |
| Moc wyjściowa zasilacza | 96 W ciągłej mocy wyjściowej |
| Sprawność zasilacza | 92% przy 90 W |
| Napięcie wyjściowe zasilacza | 48 V ±2% |
| Montaż obudowy | Naścienny, za pomocą uchwytów montażowych |
| Montaż urządzeń wewnątrz obudowy | Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Zakres temperatur pracy | -25°C do +40°C |
| Typ obudowy | ABOX-L2 |
| Materiał obudowy | Tworzywo |
| Kolor obudowy | RAL7035, szary |
| Przepusty kablowe | 10 × M16 oraz 1 × M20 |
| Wymiary | 240 × 190 × 90 mm |
| Masa netto | 1 kg |
| Stopień ochrony obudowy | IP56 |
| Obsługa VLAN | Nie |
| Typ switcha według danych katalogowych | Wewnętrzny |
| Rodzaj obudowy według danych katalogowych | Otwarta |
FAQ – najczęściej zadawane pytania
Ile kamer IP można podłączyć do switcha ATTE IP-8-20-L2?
Urządzenie ma 8 portów LAN z funkcją PoE, dlatego jest przeznaczone do podłączenia maksymalnie 8 kamer IP lub innych odbiorników PoE.
Jakie standardy PoE obsługuje ten model?
Switch obsługuje PoE 802.3af, PoE 802.3at oraz PoE PASSIVE. Maksymalna moc wynosi odpowiednio do 15,4 W, do 30 W lub do 40 W na port, zgodnie z podanymi warunkami pracy.
Czy urządzenie wymaga konfiguracji?
Jest to switch niezARZĄDZALNY, przeznaczony do szybkiego uruchomienia bez konfiguracji parametrów sieciowych.
Czy można wyłączyć zasilanie PoE na wybranym porcie?
Tak. Osiem przełączników DIP pozwala niezależnie ustawić zasilanie PoE ON/OFF dla portów LAN_1–LAN_8.
Czy switch nadaje się do instalacji zewnętrznych?
Urządzenie znajduje się w obudowie ABOX-L2 o stopniu ochrony IP56, z dławnicami kablowymi i uchwytami do montażu naściennego. Zakres temperatur pracy wynosi od -25°C do +40°C.
Czy model ma porty Gigabit?
Tak. Switch wyposażono w dwa porty Gigabit UpLink. Osiem portów LAN z PoE pracuje z szybkością 10/100 Mb/s.

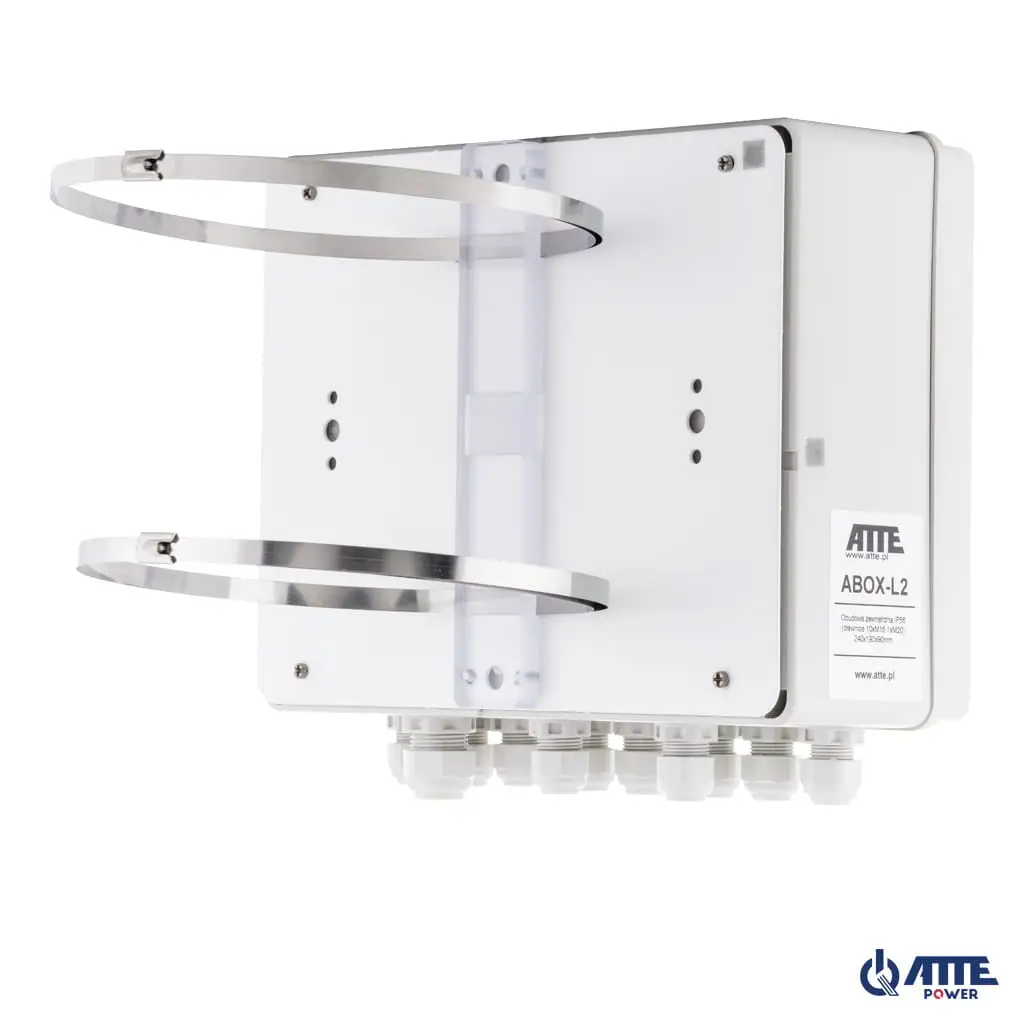

Czy w zestawie znajduje się adapter do montażu na słupie?

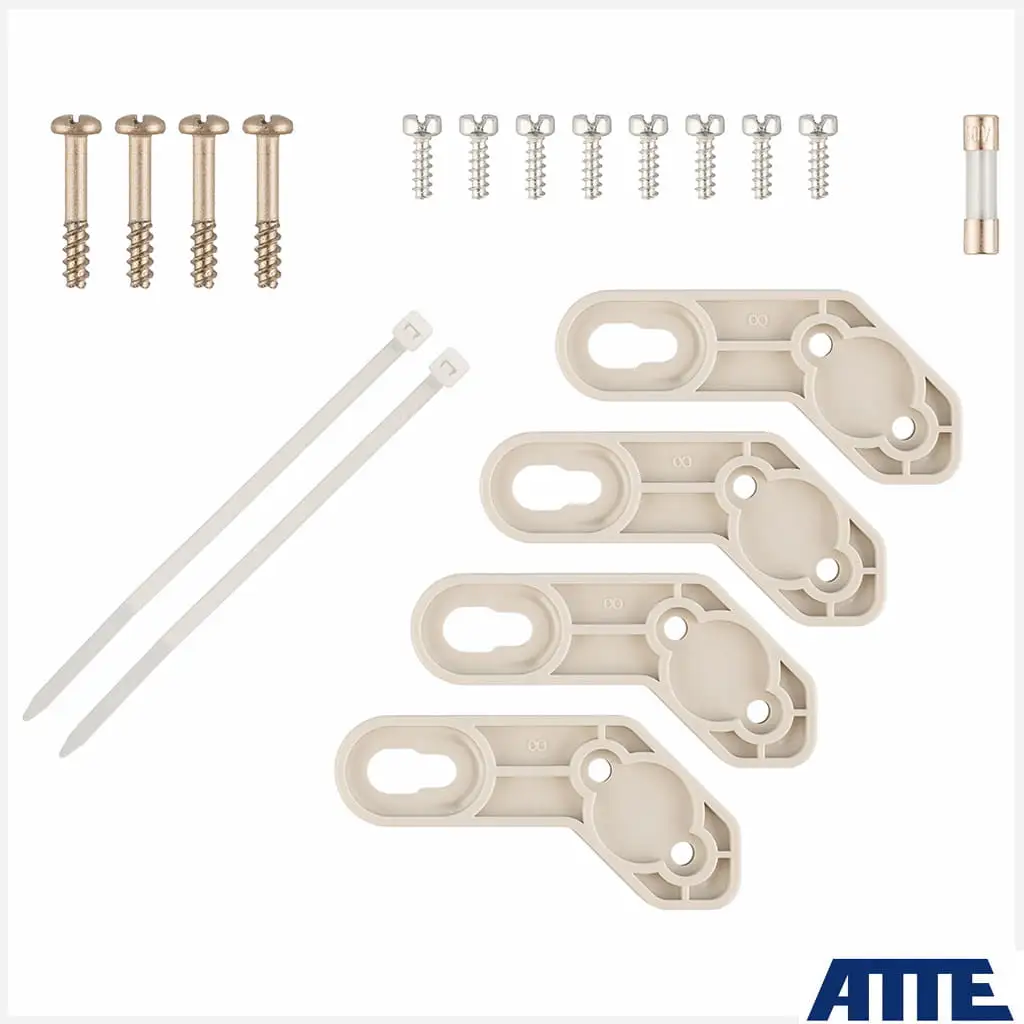

Adapter ADD-PMAL jest elementem opcjonalnym i jest sprzedawany oddzielnie. W komplecie znajdują się 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56.
