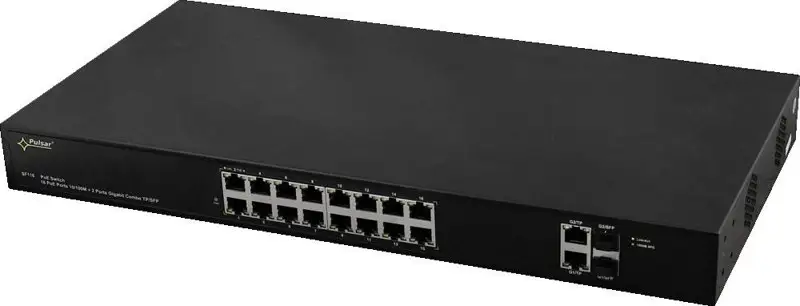

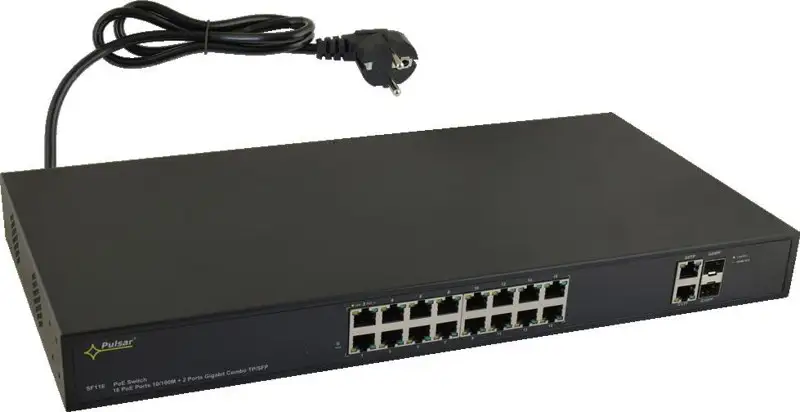

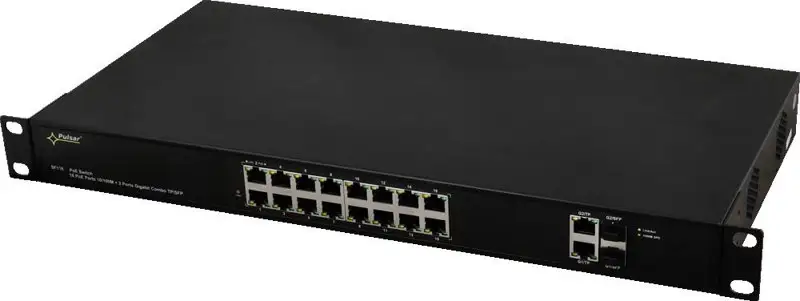

Switch PoE Pulsar SF116

Najważniejsze korzyści

• Zasilanie przez Ethernet: 16 portów PoE zgodnych z 802.3af.3af/at i PoE+ umożliwia przesyłanie danych oraz zasilanie kompatybilnych urządzeń jednym przewodem sieciowym.
• Do 30 W na port: każdy port PoE może dostarczyć do 30 W, przy łącznym budżecie zasilania do 160 W dla wszystkich portów.
• Elastyczne uplinki: dwa porty RJ-45 10/100/1000 Mb/s oraz dwa porty SFP 10/100/1000 Mb/s pozwalają dobrać sposób podłączenia kolejnych elementów sieci.
• Automatyczna obsługa połączeń: auto-negocjacja szybkości oraz funkcja Auto MDI/MDIX ułatwiają podłączanie urządzeń i przewodów sieciowych.
• Przejrzysta kontrola pracy: diody LED sygnalizują zasilanie, stan połączenia oraz aktywność PoE.
• Instalacja w szafie rackowej: obudowa Rack 19” 1U oraz dołączone uchwyty montażowe pomagają uporządkować infrastrukturę sieciową.

Zastosowanie

Switch jest przeznaczony do budowy wewnętrznych instalacji sieciowych, w których wymagane jest jednoczesne przesyłanie danych i zasilanie urządzeń kompatybilnych z PoE. Może być stosowany między innymi do podłączenia:

• kamer IP zgodnych ze standardem IEEE 802.3af/at,
• telefonów IP wyposażonych w obsługę PoE,
• punktów dostępowych korzystających z zasilania PoE,
• innych kompatybilnych urządzeń sieciowych wymagających zasilania przez Ethernet.

Sposoby wykorzystania

• zasilanie i podłączenie grupy kamer IP w instalacji monitoringu,
• rozbudowa sieci lokalnej o kolejne urządzenia przez porty uplink RJ-45,
• połączenie z infrastrukturą światłowodową przy użyciu odpowiednich modułów SFP,
• uporządkowanie urządzeń sieciowych w szafie Rack 19”.

Specyficzne funkcje

PoE i automatyczna detekcja urządzeń

Porty 1–16 obsługują transmisję danych z szybkością 10/100 Mb/s oraz zasilanie PoE. Switch automatycznie wykrywa urządzenia zgodne ze standardem PoE, co pozwala ograniczyć liczbę przewodów wymaganych do podłączenia kompatybilnego sprzętu.

Porty uplink RJ-45 i SFP

Dwa porty G1/TP i G2/TP zapewniają połączenie przez złącza RJ-45 z szybkością do 1000 Mb/s. Dwa gniazda G1/SFP i G2/SFP obsługują moduły SFP 10/100/1000 Mb/s, umożliwiając wykorzystanie połączenia światłowodowego przy zastosowaniu odpowiednich wkładek.

Auto-learning i auto-aging adresów MAC

Urządzenie automatycznie uczy się adresów MAC i usuwa nieaktualne wpisy z tablicy adresów. Tablica ma pojemność 1K adresów MAC.

Store-and-Forward

Switch wykorzystuje metodę transmisji Store-and-Forward, w której ramka jest odbierana i sprawdzana przed przekazaniem do właściwego portu.

Sygnalizacja LED

Optyczna sygnalizacja pracy informuje o zasilaniu switcha, połączeniu sieciowym oraz stanie PoE poszczególnych portów.

Informacje o producencie

PULSAR – producent urządzenia SF116.

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: switch PoE
• Rodzina produktu: switche sieciowe niezarządzalne
• Kategoria kabla: nie dotyczy – produkt nie jest kablem
• Typ ekranowania: nie dotyczy
• Materiał powłoki: nie dotyczy
• Materiał przewodnika: nie dotyczy
• Długość: nie dotyczy
• Typ złącza: RJ-45 oraz SFP
• Wysokość rack: 1U
• Szerokość: 442 mm
• Głębokość: 292 mm
• Kolor: brak danych
• Seria: SF116
• Dodatkowe parametry: 16 portów PoE, 2 porty uplink RJ-45, 2 porty uplink SFP, obudowa Rack/Desktop, switch wewnętrzny, urządzenie przemysłowe

Interpretacja danych technicznych

Oznaczenie SF116 wskazuje na switch wyposażony w 16 portów PoE. Model należy do kategorii urządzeń niezarządzalnych, dlatego w przekazanych danych nie potwierdzono obsługi VLAN ani funkcji administracji siecią. Oprócz portów PoE dostępne są cztery porty uplink o szybkości do 1000 Mb/s: dwa w standardzie RJ-45 i dwa w standardzie SFP.

Specyfikacja techniczna

• Model: SF116
• Typ switcha: niezarządzalny, wewnętrzny
• Obsługa PoE: tak
• Obsługa VLAN: nie
• Rodzaj obudowy: Rack / Desktop
• Porty PoE: 16 x RJ-45 10/100 Mb/s, porty 1–16
• Porty uplink RJ-45: 2 x 10/100/1000 Mb/s, G1/TP i G2/TP
• Porty uplink SFP: 2 x 10/100/1000 Mb/s, G1/SFP i G2/SFP
• Funkcje portów: automatyczna negocjacja szybkości połączeń, Auto MDI/MDIX
• Standard PoE: IEEE 802.3af/at, PoE+
• Zasilanie PoE: 52 V DC
• Moc PoE na port: 30 W
• Łączny budżet PoE: 160 W dla wszystkich portów
• Protokoły i standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3x CSMA/CD, TCP/IP
• Szybkość przekierowań: 10BASE-T: 14 880 pps/port; 100BASE-TX: 148 800 pps/port
• Przepustowość: 1,6 Gb/s
• Metoda transmisji: Store-and-Forward
• Tablica adresów MAC: 1K wpisów
• Funkcje adresów MAC: auto-learning i auto-aging
• Sygnalizacja optyczna: zasilanie switcha, Link, PoE, Status

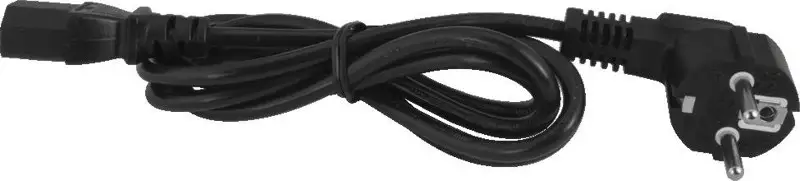

• Zasilanie urządzenia: 90–264 VAC, 50–60 Hz; 2 A przy 230 VAC maks.
• Warunki pracy: temperatura od -10°C do 45°C; wilgotność względna 20–90%, bez kondensacji
• Temperatura składowania: od -20°C do 60°C
• Wymiary (W x H x D): 442 x 44 x 292 mm
• Wysokość obudowy rack: 1U

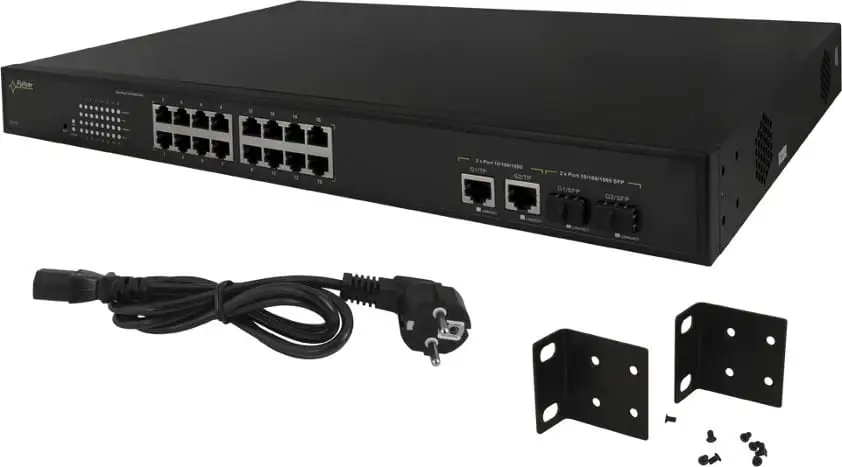

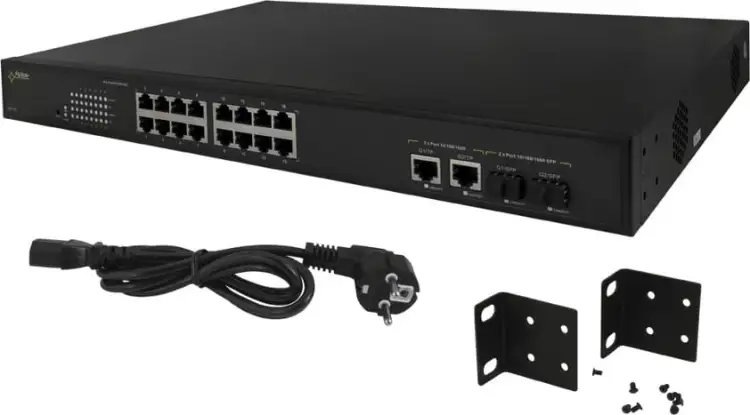

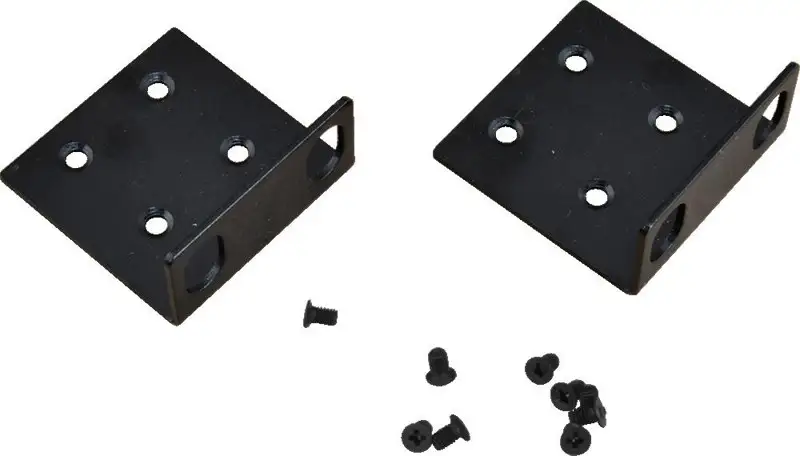

• Akcesoria montażowe: blachy mocujące do podłoża, uchwyt do Rack 19”
• Waga netto: 4,17 kg
• Waga brutto: 4,74 kg
• Klasa ochronności: PN-EN 60950-1:2007, klasa pierwsza
• SKU: 13736
• EAN: 5902135308059

FAQ – najczęściej zadawane pytania

Ile portów PoE ma switch PULSAR SF116?

Urządzenie ma 16 portów PoE RJ-45 o szybkości 10/100 Mb/s.

Jaka jest maksymalna moc pojedynczego portu PoE?

Maksymalna moc wynosi 30 W na port, a łączny budżet zasilania PoE to 160 W dla wszystkich portów.

Czy switch ma porty gigabitowe?

Tak. Dostępne są dwa gigabitowe porty uplink RJ-45 oraz dwa gigabitowe porty uplink SFP.

Czy SF116 obsługuje VLAN?

Nie. W danych technicznych dla tego modelu nie wskazano obsługi VLAN.

Czy urządzenie można zamontować w szafie Rack?

Tak. Switch ma obudowę Rack 19” o wysokości 1U i jest wyposażony w uchwyty montażowe.

Jakie urządzenia można podłączyć do portów PoE?

Do portów PoE można podłączać urządzenia zgodne ze standardami IEEE 802.3af/at, między innymi kompatybilne kamery IP, telefony IP oraz punkty dostępowe.

Czy porty SFP umożliwiają transmisję światłowodową?

Tak, gniazda SFP mogą zostać wykorzystane do transmisji światłowodowej po zastosowaniu odpowiednich modułów SFP.
