Switch PoE 9-portowy z zasilaniem buforowym ATTE IPUPS-9-11-F

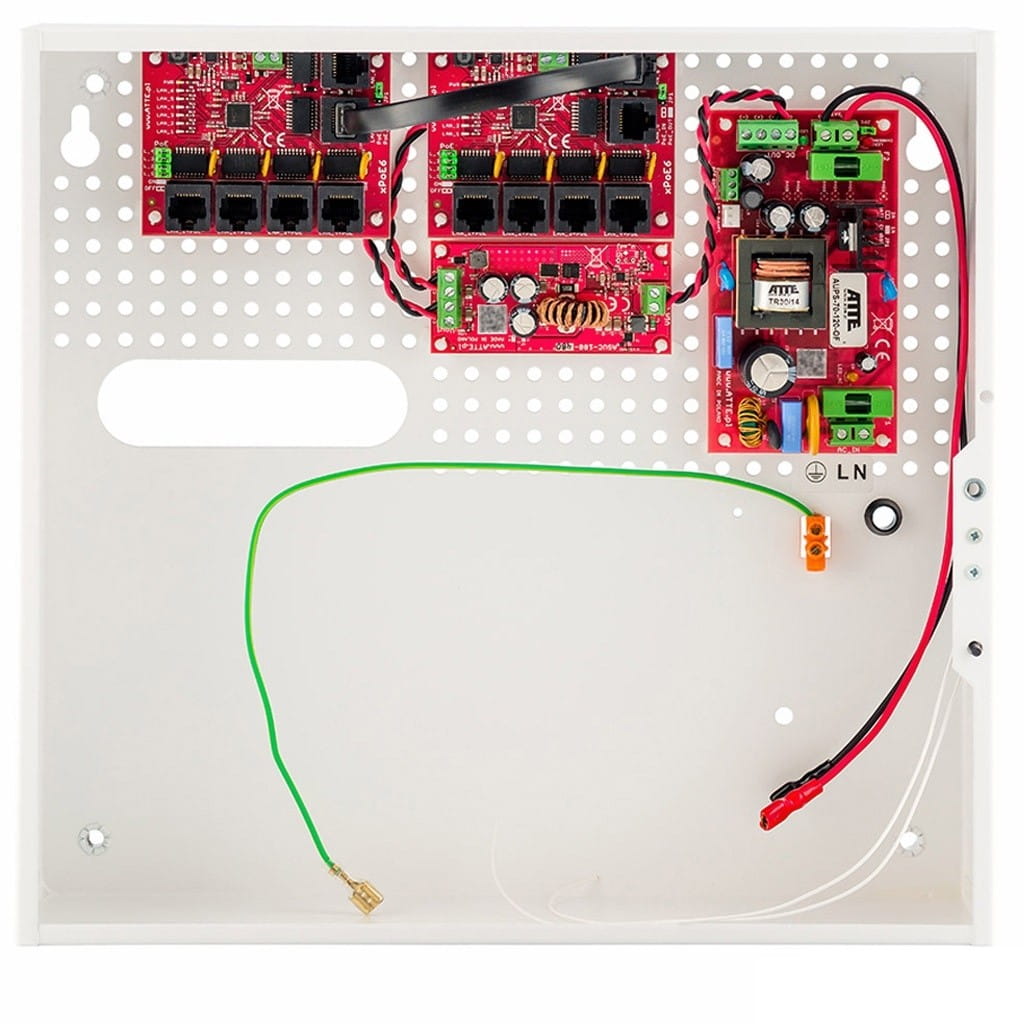

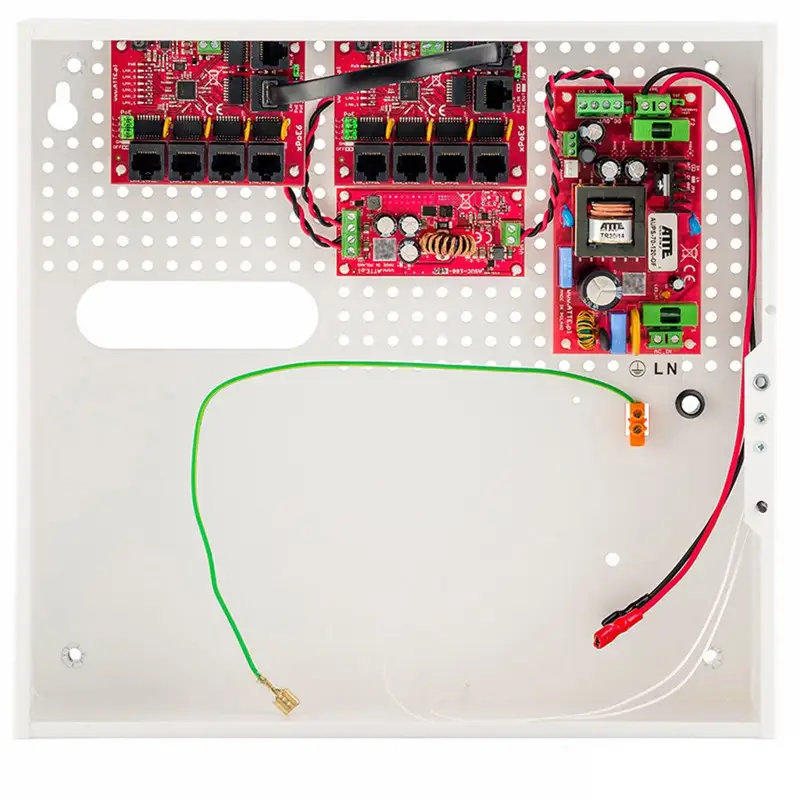

ATTE IPUPS-9-11-F to niezarządzalny, wewnętrzny Switch PoE z zasilaniem buforowym, przeznaczony do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi przez PoE. Zestaw obejmuje metalową obudowę ABOX-F, zasilacz, przetwornicę oraz dwa moduły switchy xPoE-6-11-OF.
Urządzenie umożliwia zasilanie maksymalnie 9 odbiorników PoE i zapewnia transmisję danych z wykorzystaniem portów RJ45 10/100 Mb/s. Dzięki miejscu na akumulator 12 V o pojemności do 18 Ah układ może pracować jako buforowe źródło zasilania dla instalacji sieciowej.
Najważniejsze korzyści
- Buforowe zasilanie instalacji PoE – miejsce na jeden akumulator 12 V typu żelowego lub AGM o pojemności do 18 Ah pozwala podtrzymać pracę układu podczas okresowych zaników zasilania sieciowego.
- Obsługa urządzeń PoE – współpraca z odbiornikami PoE 802.3af, 802.3at oraz PoE PASSIVE, z maksymalnym budżetem mocy wyjść PoE wynoszącym 65 W.
- Transmisja na odległość do 280 m – tryb Long Range umożliwia transmisję na portach LAN_1–LAN_4 na odległość do 280 m z prędkością 10 Mb/s.
- Niezależne zabezpieczenia portów PoE – elektroniczne zabezpieczenia nadprądowe i zwarciowe z automatycznym powrotem ograniczają wpływ awarii pojedynczej gałęzi na pozostałe wyjścia.
- Elastyczne sterowanie zasilaniem – mikroprzełączniki pozwalają włączać lub wyłączać zasilanie PoE na wybranych portach.

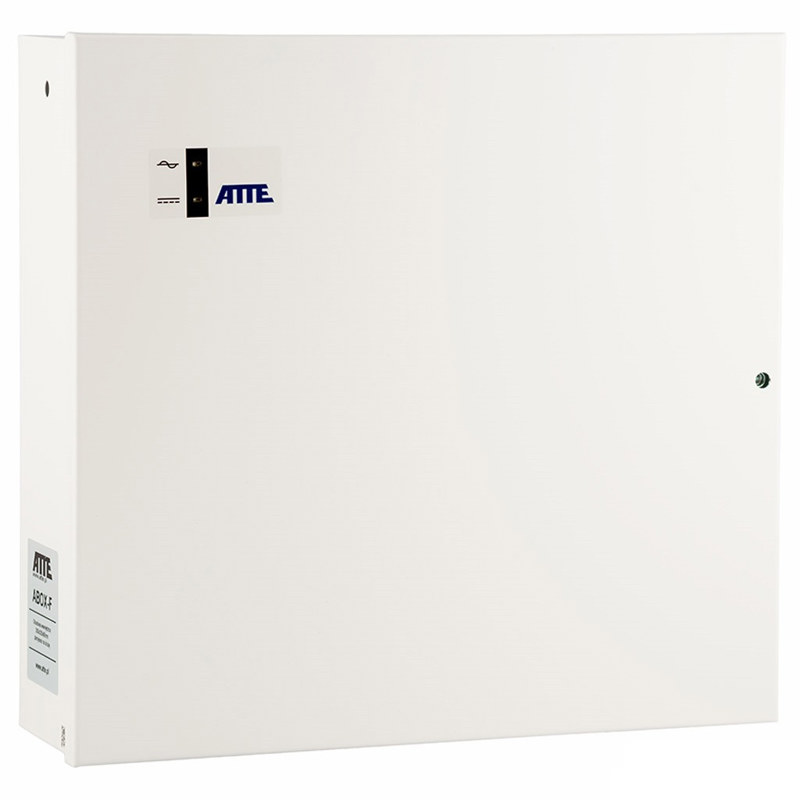

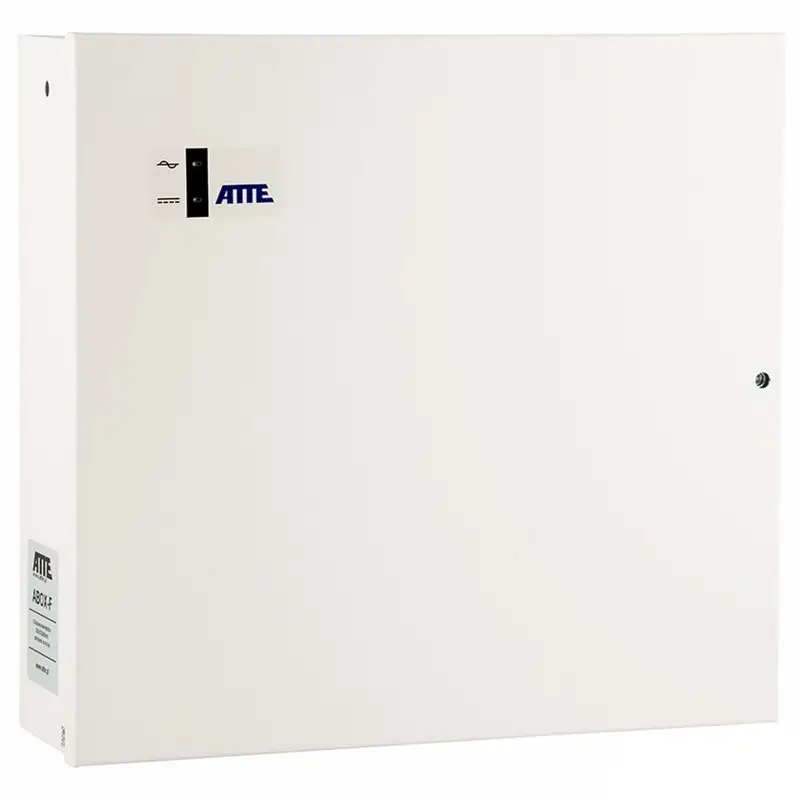

- Praktyczna obudowa do montażu naściennego – metalowa obudowa ABOX-F oferuje przepusty kablowe z tyłu, dystans od ściany oraz przestrzeń na zapas przewodów.
Specyficzne funkcje produktu
Zasilanie buforowe
Układ współpracuje z jednym akumulatorem 12 V. Prąd ładowania można ustawić na poziomie 1 A lub 2 A za pomocą zwory JP1. Akumulator jest odłączany przy spadku napięcia poniżej 10,2 V.
Tryb Standard i Long Range
W trybie Standard porty pracują na odległość do 100 m z prędkością 10/100 Mb/s. Po włączeniu trybu Long Range porty LAN_1–LAN_4 mogą obsługiwać transmisję do 280 m przy 10 Mb/s, natomiast port LAN_5 zachowuje zasięg do 100 m i prędkość 10/100 Mb/s.
Zabezpieczenia wyjść PoE
Porty LAN_1–LAN_4 mają elektroniczne zabezpieczenie 0,75 A, a LAN_5 – 1,25 A. Zabezpieczenia posiadają funkcję automatycznego powrotu po ustąpieniu przeciążenia lub zwarcia.
Sygnalizacja pracy
Optyczna sygnalizacja informuje o stanie zasilania i transmisji danych. Zasilacz udostępnia również wyjścia sygnalizacyjne OUF oraz ACF typu OC, o obciążalności 50 mA.
Zastosowanie
Switch został przygotowany do budowy instalacji monitoringu IP oraz innych systemów wykorzystujących urządzenia zasilane przez Ethernet. Buforowe zasilanie i zabezpieczenia poszczególnych wyjść sprawdzą się w instalacjach, w których istotne jest utrzymanie zasilania urządzeń sieciowych podczas krótkotrwałych przerw w zasilaniu.
- systemy telewizji przemysłowej IP z maksymalnie 9 kamerami IP,
- lokalne instalacje sieciowe z urządzeniami PoE 802.3af lub 802.3at,
- systemy wykorzystujące urządzenia PoE PASSIVE,
- instalacje wymagające transmisji Long Range do 280 m na wybranych portach,
- układy sieciowe montowane w metalowej obudowie na ścianie lub suficie.
Producent
ATTE – producent urządzenia IPUPS-9-11-F.
Zawartość zestawu
- 1 × obudowa ABOX-F,
- 1 × zasilacz AUPS-70-120-OF,
- 1 × przetwornica ASUC-100-480-OF,
- 2 × switch xPoE-6-11-OF.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: switch PoE z zasilaniem buforowym
- Rodzina produktu: ATTE IPUPS
- Kategoria kabla: nie określono w danych produktu
- Typ ekranowania: nie określono w danych produktu
- Materiał powłoki: nie dotyczy kabla; obudowa metalowa
- Materiał przewodnika: nie określono w danych produktu
- Długość: nie dotyczy
- Typ złącza: RJ45
- Wysokość Rack: nie dotyczy
- Szerokość: 300 mm
- Głębokość: 90 mm
- Kolor: biały
- Seria: IPUPS
- Dodatkowe parametry: 9 portów LAN z PoE, 1 port uplink, zasilanie buforowe, tryb Long Range, obudowa ABOX-F
Interpretacja danych technicznych
Oznaczenie „9-portowy” odnosi się do portów przeznaczonych do obsługi odbiorników PoE. Zestaw posiada łącznie 10 portów RJ45 10/100 Mb/s: 9 portów LAN z funkcją PoE oraz 1 port uplink. Urządzenie jest switchem niezarządzalnym, dlatego nie wymaga konfiguracji parametrów sieciowych i nie obsługuje VLAN.
Specyfikacja techniczna
| Producent | ATTE |
|---|---|
| Model | IPUPS-9-11-F |
| SKU | 16013 |
| EAN | 5902143690450 |
| Typ switcha | Niezarządzalny, wewnętrzny |
| Obsługa VLAN | Nie |
| Porty LAN | 10 × RJ45 10/100 Mb/s: 9 × LAN + PoE, 1 × uplink |
| Obsługiwane standardy PoE | 802.3af, 802.3at, PoE PASSIVE |
| Odbiorniki 802.3af | Do 15,4 W na portach LAN_1–LAN_5 |
| Odbiorniki 802.3at | Do 30 W na portach LAN_1–LAN_5 |
| PoE PASSIVE | Do 65 W na LAN_5 oraz do 40 W na LAN_1–LAN_4 |
| Wyjścia PoE | LAN_1–LAN_5, PoE PASSIVE, mode B: 4,5+ oraz 7,8- |
| Maksymalny budżet mocy PoE | 65 W |
| Zabezpieczenie LAN_1–LAN_4 | 0,75 A, elektroniczne, automatyczny powrót |
| Zabezpieczenie LAN_5 | 1,25 A, elektroniczne, automatyczny powrót |
| Sterowanie PoE | Przełączniki PoE ON/OFF dla portów LAN_1–LAN_5 |
| Tryb Standard | LAN_1–LAN_6: do 100 m, 10/100 Mb/s |
| Tryb Long Range | LAN_1–LAN_4: do 280 m, 10 Mb/s; LAN_5–LAN_6: do 100 m, 10/100 Mb/s |
| Zasilacz | Impulsowy SMPS, typ AUPS-70-120-F |
| Zakres napięcia wejściowego | 180–240 V AC |
| Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy T3,15A F1 |
| Moc wyjściowa zasilacza | 72 W ciągła, współdzielona dynamicznie z ładowaniem akumulatora; priorytet ma wyjście zasilania |
| Sprawność zasilacza | 90% przy 60 W |
| Napięcie wyjściowe zasilacza | 12 V ±15% |
| Napięcie wyjściowe PoE | 48 V ±2% |
| Zabezpieczenie wyjścia zasilacza | 9 A, elektroniczne; po zwarciu może być wymagany restart zasilacza |
| Zabezpieczenie termiczne zasilacza | TSD, wyłączenie termiczne przy 130°C; wymagany restart |
| Akumulator | 1 × 12 V, żelowy lub AGM; miejsce na akumulator 18 Ah |
| Prąd ładowania | 1 A lub 2 A, wybierany zworą JP1 |
| Zabezpieczenie obwodu akumulatora | Bezpiecznik topikowy F2, 6,3 A |
| Odłączenie akumulatora | Przy napięciu poniżej 10,2 V |
| Wyjścia sygnalizacyjne | OUF – brak napięcia wyjściowego; ACF – brak napięcia 230 V AC; typ OC, obciążalność 50 mA |
| Typ obudowy | ABOX-F, metalowa, biała |
| Zabezpieczenie obudowy | Tamper otwarcia |
| Montaż obudowy | Naścienny, otwory montażowe 6 mm |
| Montaż urządzeń wewnątrz obudowy | Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Przepusty kablowe | Z tyłu obudowy, z dystansem od ściany |
| Zakres temperatur pracy | -10°C do +40°C |
| Wymiary | 300 × 320 × 90 mm |
| Masa netto | 2,45 kg |
| Stopień ochrony | IP20 |
| Charakter urządzenia | Przemysłowy, do montażu na ścianie lub suficie |
FAQ – najczęściej zadawane pytania
Ile portów ma switch ATTE IPUPS-9-11-F?
Urządzenie posiada łącznie 10 portów RJ45 10/100 Mb/s: 9 portów LAN z funkcją PoE oraz 1 port uplink.
Czy switch obsługuje standardy 802.3af i 802.3at?
Tak. Zestaw współpracuje z odbiornikami PoE 802.3af i 802.3at, a także z urządzeniami PoE PASSIVE.
Czy urządzenie wymaga konfiguracji?
Nie. Jest to switch niezarządzalny, który nie wymaga konfiguracji parametrów sieciowych. Dostępne są przełączniki sprzętowe do wyboru trybu pracy i sterowania zasilaniem PoE.
Na czym polega tryb Long Range?
Tryb Long Range pozwala uzyskać transmisję do 280 m na portach LAN_1–LAN_4, przy prędkości 10 Mb/s. Pozostałe wskazane porty pracują z zasięgiem do 100 m.
Jaki akumulator można zastosować?
Przewidziano miejsce na jeden akumulator 12 V typu żelowego lub AGM o pojemności do 18 Ah.
Czy można wyłączyć PoE na wybranym porcie?
Tak. Mikroprzełączniki umożliwiają niezależne włączanie i wyłączanie zasilania PoE na portach LAN_1–LAN_5.
Gdzie można zamontować urządzenie?
Metalowa obudowa ABOX-F jest przeznaczona do montażu naściennego. Została wyposażona w otwory montażowe 6 mm, tylne przepusty kablowe i dystans od powierzchni montażowej.
