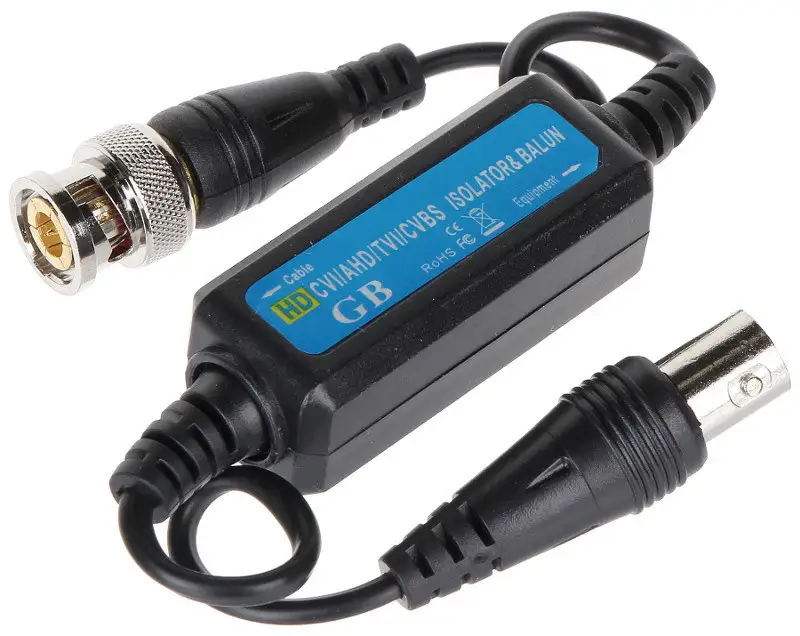

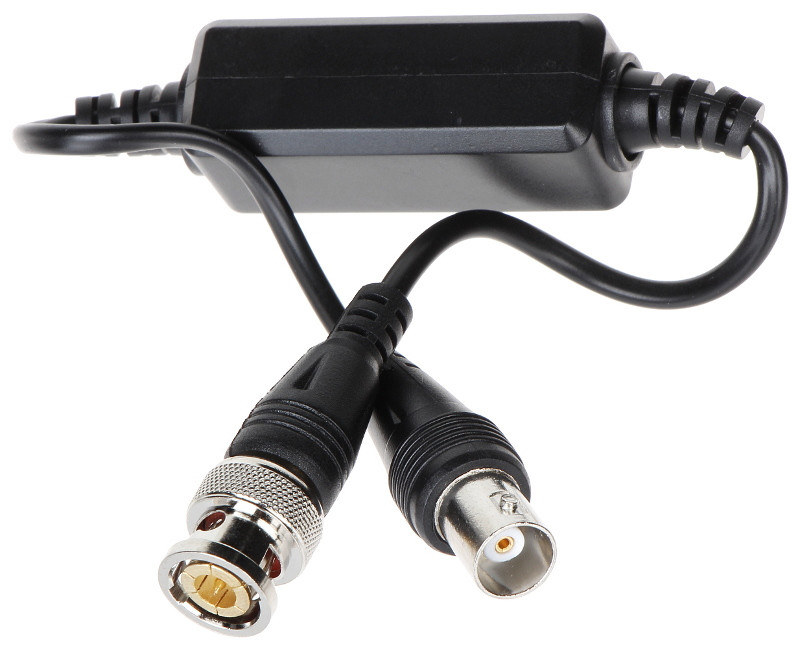

SEPARATOR WIDEO D-SEP/HD
Model: D-SEP/HD
Separator wideo DELTA D-SEP/HD to pasywny izolator pętli masy przeznaczony do instalacji telewizji przemysłowej. Urządzenie zapewnia separację galwaniczną pomiędzy wejściem i wyjściem sygnału, pomagając ograniczyć zakłócenia wynikające z różnicy potencjałów oraz prądów płynących masą sygnałową.
Model D-SEP/HD obsługuje sygnały AHD, HD-CVI, HD-TVI oraz CVBS, dzięki czemu może być stosowany w instalacjach wykorzystujących analogowe i wysokiej rozdzielczości standardy transmisji wideo.
Najważniejsze korzyści
- Separacja galwaniczna 25 V DC – ogranicza wpływ różnic potencjałów pomiędzy podłączonymi urządzeniami.
- Redukcja zakłóceń obrazu – urządzenie może pomóc wyeliminować lub zmniejszyć zakłócenia związane z pętlą masy.
- Obsługa wielu standardów wideo – współpraca z sygnałami AHD, HD-CVI, HD-TVI oraz CVBS.
- Konstrukcja pasywna – separator nie wymaga zewnętrznego zasilania.
- Szerokość pasma 200 MHz – parametr dostosowany do transmisji sygnałów wideo w obsługiwanych standardach.
- Kompaktowe wymiary – obudowa o wymiarach 49 x 20 x 17 mm ułatwia zastosowanie urządzenia w niewielkiej przestrzeni instalacyjnej.
Zastosowanie
D-SEP/HD jest przeznaczony do instalacji CCTV, w których występują zakłócenia obrazu związane z pętlą masy lub różnicą potencjałów pomiędzy urządzeniami. Separator można zastosować w torze sygnałowym pomiędzy kamerą a rejestratorem, a także pomiędzy kamerą a monitorem.
- instalacje z kamerami AHD, HD-CVI i HD-TVI,
- systemy wykorzystujące sygnał CVBS w standardzie PAL lub NTSC,
- połączenie linii transmisyjnej z rejestratorem,
- połączenie linii transmisyjnej z monitorem,
- układy, w których konieczne jest odseparowanie galwaniczne wejścia i wyjścia sygnału wideo.
Specyficzne funkcje produktu
Izolator pętli masy – pasywny element toru wideo, który separuje galwanicznie wejście od wyjścia. Jego zadaniem jest ograniczenie zakłóceń powstających w wyniku przepływu prądów masą sygnałową.
Jedno wejście i jedno wyjście BNC – urządzenie ma wejście w postaci gniazda BNC oraz wyjście zakończone wtykiem BNC, co pozwala włączyć je bezpośrednio w tor sygnałowy.
Brak wymogu zasilania – pasywna konstrukcja nie wymaga podłączania zasilacza.

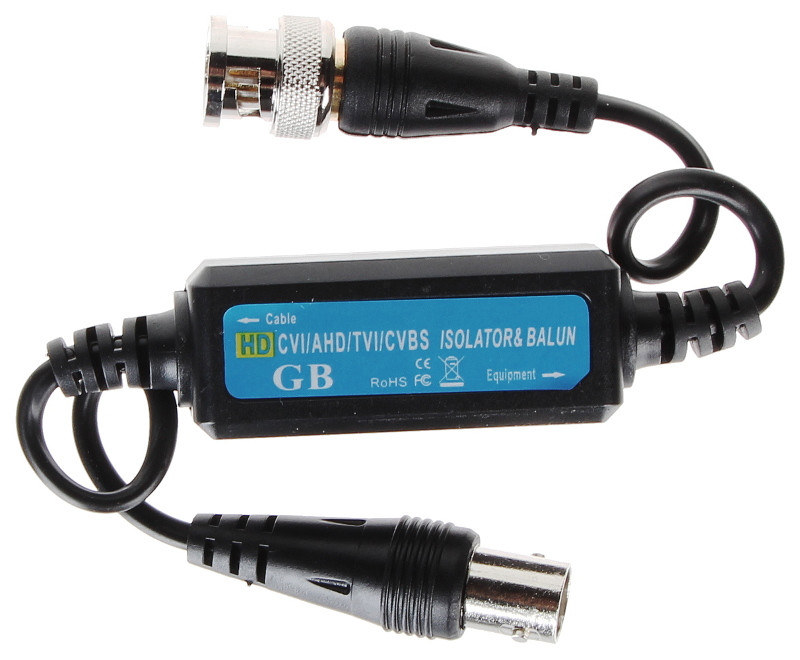

Ważne informacje dotyczące podłączenia
Separator należy podłączyć zgodnie z oznaczeniami na urządzeniu:
- Cable – gniazdo BNC, do którego należy podłączyć sygnał z kamery, czyli linię przesyłową.
- Equipment – wtyk BNC przeznaczony do podłączenia rejestratora lub monitora.
Specyfikacja techniczna
- Producent: DELTA
- Model: D-SEP/HD
- SKU: 20924
- EAN: 5902887039584
- Kategoria: Telewizja przemysłowa – separatory wideo
- Rodzaj urządzenia: pasywne
- Liczba wejść: 1 szt.
- Typ wejścia: gniazdo BNC
- Liczba wyjść: 1 szt.
- Typ wyjścia: wtyk BNC
- Impedancja wejściowa: 75 Ω
- Impedancja wyjściowa: 75 Ω
- Separacja galwaniczna między wejściem a wyjściem: 25 V DC
- Szerokość pasma: 200 MHz
- Zasilanie: brak
- Temperatura pracy: od -20°C do 55°C
- Waga: 0,032 kg
- Wymiary: 49 x 20 x 17 mm
Obsługiwane standardy sygnału
Tłumienie
- 4,43 MHz: 0,34 dB
- 11 MHz: 0,42 dB
- 21 MHz: 0,59 dB
- 38 MHz: 0,91 dB
- 42 MHz: 0,91 dB
- 67,5 MHz: 1,01 dB
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: separator wideo / izolator pętli masy
- Rodzina produktu: separatory wideo do telewizji przemysłowej
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy
- Typ złącza: BNC – gniazdo wejściowe i wtyk wyjściowy
- Wysokość Rack: nie dotyczy
- Szerokość: 20 mm
- Głębokość: 17 mm
- Kolor: nie podano
- Seria: nie podano
- Dodatkowe parametry: separacja galwaniczna 25 V DC, pasywna konstrukcja, pasmo 200 MHz
Producent
Producentem separatora wideo D-SEP/HD jest DELTA.
FAQ
Czy separator D-SEP/HD wymaga zasilania?
Nie. Jest to urządzenie pasywne i nie wymaga zewnętrznego zasilania.
Jakie standardy wideo obsługuje D-SEP/HD?
Separator obsługuje AHD do 4 Mpx, HD-CVI do 4 Mpx, HD-TVI do 5 Mpx oraz CVBS w standardzie PAL/NTSC.
Do czego służy izolacja galwaniczna?
Izolacja galwaniczna oddziela wejście od wyjścia i pomaga ograniczyć zakłócenia wynikające z różnicy potencjałów oraz prądów płynących masą sygnałową.
Gdzie należy podłączyć sygnał z kamery?
Sygnał z kamery, czyli linię przesyłową, należy podłączyć do gniazda BNC oznaczonego jako Cable.
Do czego służy wyjście oznaczone jako Equipment?
Wtyk BNC oznaczony jako Equipment należy podłączyć do rejestratora lub monitora.
Jaka jest impedancja wejścia i wyjścia?
Impedancja wejściowa oraz wyjściowa wynosi 75 Ω.
