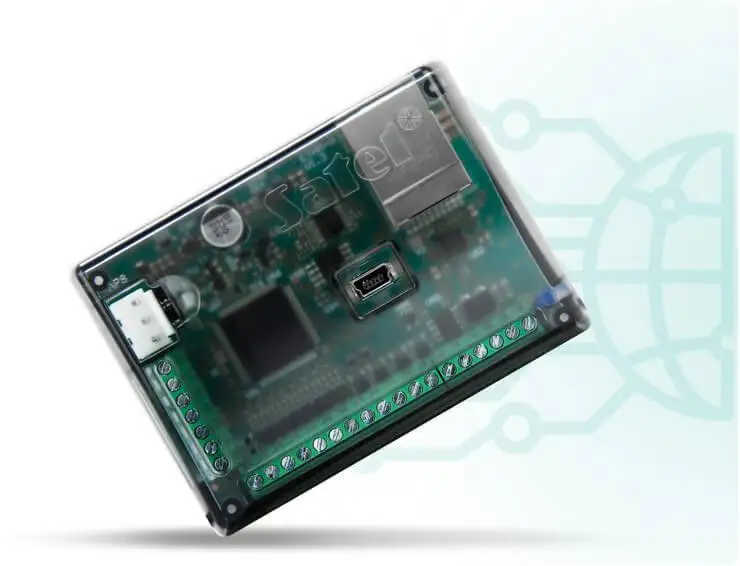

SATEL uniwersalny moduł monitorujący ETHM-A
Model: ETHM-A
SKU: 30796 | EAN: 5905033337183
Przeznaczenie
SATEL ETHM-A to uniwersalny moduł monitorujący TCP/IP z komunikacją przez sieć Ethernet. Może pracować autonomicznie, jako element systemu sygnalizacji włamania i napadu lub w instalacji automatyki. Umożliwia przesyłanie informacji o zdarzeniach oraz danych gromadzonych przez podłączone urządzenia.
Moduł może współpracować z centralą alarmową za pośrednictwem dialera lub odpowiednio skonfigurowanych wyjść centrali podłączonych do jego wejść. Dzięki komunikacji LAN rozwiązanie nie wymaga modułu GSM ani GPRS.
Najważniejsze korzyści
- Komunikacja przez Ethernet – przesyłanie informacji w sieci LAN za pomocą interfejsu TCP/IP.
- 8 programowalnych wejść – możliwość konfiguracji jako NO, NC lub wejścia analogowe.
- Obsługa czujników 1-Wire – podłączenie do 8 cyfrowych detektorów, na przykład czujników temperatury, przy maksymalnej długości magistrali do 30 m.
- 4 wyjścia tranzystorowe OC – sterowanie funkcjami podłączonych urządzeń lokalnie, zdalnie lub w ramach IoT, zgodnie z konfiguracją systemu.

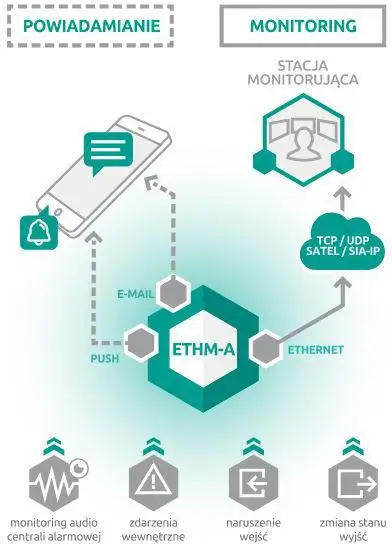

- Powiadomienia PUSH i e-mail – przekazywanie informacji na urządzenia mobilne z aplikacją GX CONTROL oraz za pośrednictwem poczty elektronicznej.
- Obsługa otwartych protokołów – MQTT, JSON oraz JSON/HTTP ułatwiają integrację z rozwiązaniami wykorzystującymi wymianę danych.
Charakterystyka produktu
ETHM-A pozwala monitorować urządzenia i przekazywać informacje o zdarzeniach przez sieć Ethernet. Może obsługiwać sygnały z systemu alarmowego, urządzeń wyposażonych w wyjścia NO lub NC, a także czujników analogowych i przetworników cyfrowo-analogowych.
Osiem wejść można dostosować do rodzaju podłączonego urządzenia. Dla wejść analogowych oraz czujników 1-Wire możliwe jest skonfigurowanie reakcji na przekroczenie określonych wartości progowych. Dzięki temu moduł może gromadzić i przesyłać dane, takie jak temperatura czy wilgotność, zależnie od zastosowanych czujników.

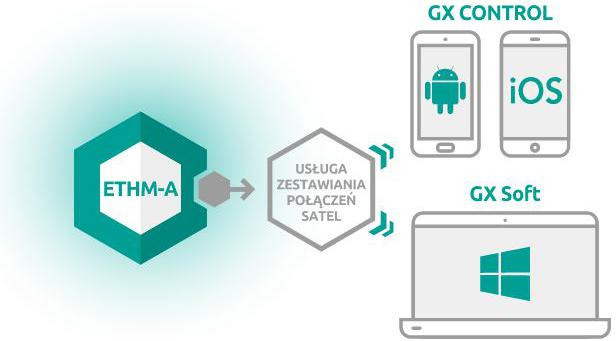

Wbudowana magistrala 1-Wire obsługuje maksymalnie 8 detektorów, a jej maksymalna długość wynosi 30 m. Cztery wyjścia OC mogą być wykorzystywane do sterowania urządzeniami zgodnie z ustawieniami modułu, między innymi z poziomu aplikacji GX CONTROL, programu GX Soft lub systemu IoT.
Funkcje i możliwości
- Monitoring sygnałów alarmowych: współpraca z centralą alarmową przez dialer lub wejścia modułu.
- Konwersja monitoringu audio: obsługa formatów SIA, DTMF i impulsowego.
- Wejścia NO, NC i analogowe: możliwość dopasowania sposobu pracy wejść do podłączonych urządzeń.
- Magistrala 1-Wire: zbieranie danych z maksymalnie 8 cyfrowych czujników.
- Progi reakcji: ustawianie reakcji na przekroczenie zaprogramowanych wartości na wejściach analogowych i czujnikach 1-Wire.
- Powiadomienia: wysyłka komunikatów PUSH do aplikacji GX CONTROL oraz wiadomości e-mail.
- Protokoły komunikacyjne: MQTT, JSON i JSON/HTTP.

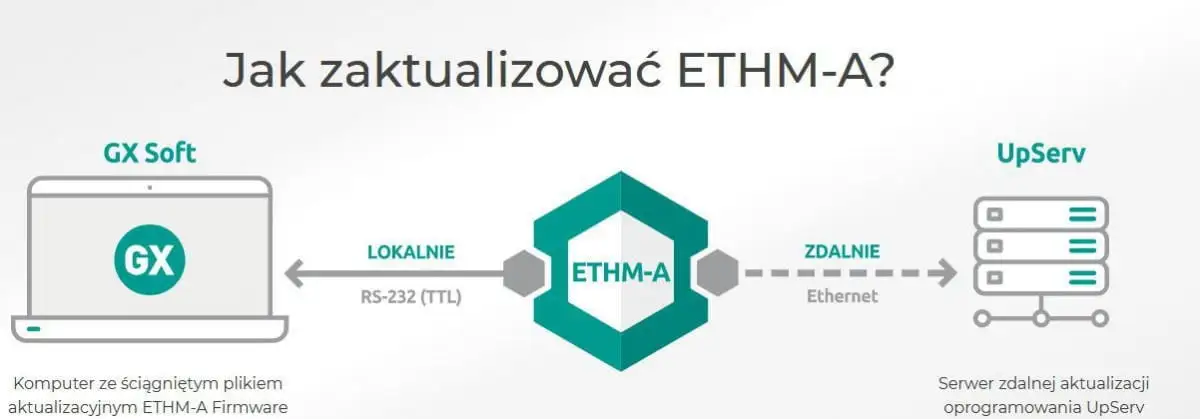

- Konfiguracja: ustawienia za pomocą GX Soft lokalnie przez RS-232 (TTL) lub zdalnie przez Ethernet.
- Aktualizacja firmware: możliwość zdalnej aktualizacji oprogramowania sprzętowego z wykorzystaniem programu UpServ.
Zastosowanie
- monitorowanie zdarzeń w systemach alarmowych,
- przekazywanie informacji z central alarmowych przez sieć LAN,
- monitorowanie urządzeń wyposażonych w wyjścia NO lub NC,
- odczyt danych z czujników analogowych i przetworników cyfrowo-analogowych,
- gromadzenie danych z cyfrowych czujników 1-Wire, takich jak czujniki temperatury,

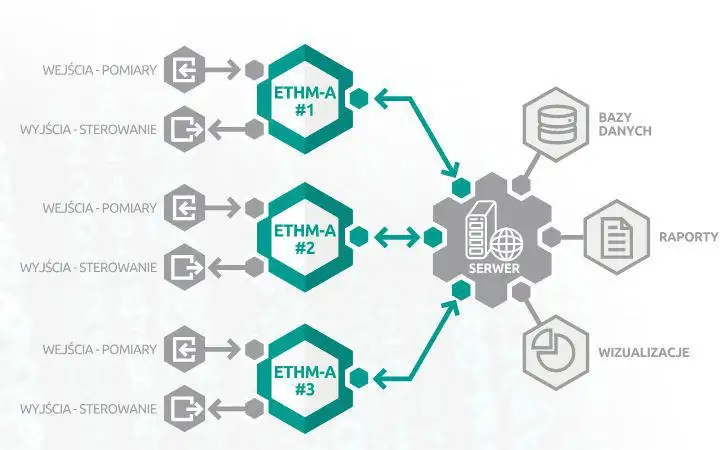

- zastosowania w systemach automatyki i rozwiązaniach IoT.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: uniwersalny moduł monitorujący
- Rodzina produktu: ETHM-A
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie dotyczy
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie dotyczy
- Długość: nie dotyczy
- Typ złącza: komunikacja Ethernet; konfiguracja lokalna przez RS-232 (TTL)
- Wysokość Rack: nie dotyczy
- Szerokość: 60 mm
- Głębokość: 26 mm
- Kolor: nie podano
- Seria: ETHM
- Dodatkowe parametry: 8 wejść, 4 wyjścia OC, magistrala 1-Wire, komunikacja TCP/IP przez LAN
Interpretacja danych technicznych
ETHM-A jest modułem komunikacyjnym przeznaczonym do przesyłania informacji przez sieć Ethernet. Jego wejścia mogą odbierać sygnały cyfrowe NO/NC albo sygnały analogowe, natomiast magistrala 1-Wire pozwala na obsługę cyfrowych czujników. Wyjścia typu OC służą do współpracy ze sterowanymi urządzeniami zgodnie z zaprogramowaną logiką.
Moduł nie posiada komunikacji GSM ani GPRS. Zasilany jest napięciem 12 V DC i ma kompaktową obudowę o wymiarach 83 × 60 × 26 mm.
Specyfikacja techniczna
| Producent | SATEL |
| Model | ETHM-A |
| Rodzaj modułu | TCP/IP |
| Typ połączenia | LAN / Ethernet |
| Moduł GPRS | Nie |
| Moduł GSM | Nie |
| Powiadamianie głosowe | Nie |
| Liczba wejść | 8 |
| Typy wejść | NO, NC, analogowe |
| Liczba wyjść | 4 |
| Typ wyjść | OC |
| Magistrala czujników | 1-Wire |
| Maksymalna liczba czujników 1-Wire | 8 |
| Maksymalna długość magistrali 1-Wire | 30 m |
| Obsługiwane protokoły | MQTT, JSON, JSON/HTTP |
| Konfiguracja lokalna | RS-232 (TTL), program GX Soft |
| Konfiguracja zdalna | Ethernet, program GX Soft |
| Aplikacja mobilna | GX CONTROL |
| Aktualizacja firmware | Zdalna, przez UpServ |
| Powiadomienia | PUSH, e-mail |
| Napięcie zasilania | 12 V DC ±15% |
| Pobór prądu w stanie gotowości | 60 mA |
| Maksymalny pobór prądu | 80 mA |
| Maksymalne dopuszczalne napięcie na wejściu AC | 25 V AC |
| Obciążalność wyjść OC | 50 mA / 12 V DC |
| Klasa środowiskowa wg EN50130-5 | || |
| Zakres temperatur pracy | -10°C do +55°C |
| Maksymalna wilgotność | 93 ±3% |
| Wymiary obudowy | 83 × 60 × 26 mm |
| Waga urządzenia | 76 g |
| Waga według danych feedu | 0,1500 kg |
| SKU | 30796 |
| EAN | 5905033337183 |
Producent
SATEL – producent modułu ETHM-A przeznaczonego do monitorowania i przesyłania danych przez sieć Ethernet w systemach alarmowych, automatyki oraz rozwiązaniach IoT.
FAQ
Czy ETHM-A korzysta z sieci GSM lub GPRS?
Nie. Moduł wykorzystuje komunikację Ethernet w sieci LAN i nie posiada modułu GSM ani GPRS.
Ile wejść ma moduł ETHM-A?
Urządzenie ma 8 programowalnych wejść, które mogą pracować jako NO, NC lub wejścia analogowe.
Ile czujników można podłączyć przez magistralę 1-Wire?
Magistrala 1-Wire obsługuje do 8 cyfrowych czujników. Maksymalna długość magistrali wynosi 30 m.
Do czego służą wyjścia OC?
Moduł ma 4 wyjścia tranzystorowe OC, które mogą służyć do sterowania podłączonymi urządzeniami zgodnie z konfiguracją systemu, między innymi za pomocą GX CONTROL, GX Soft lub w ramach IoT.
Jak konfiguruje się urządzenie?
Konfiguracja odbywa się w programie GX Soft. Można wykonać ją lokalnie przez RS-232 (TTL) albo zdalnie przez Ethernet.
