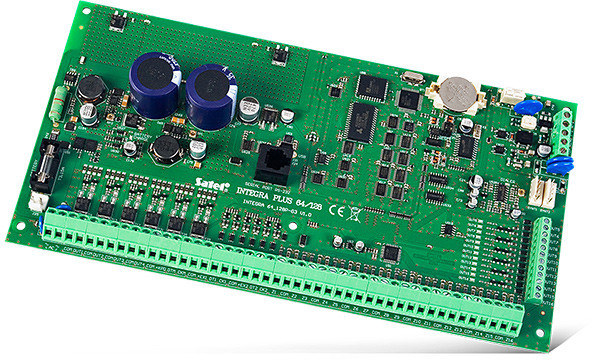

Satel płyta główna integra 128 plus

NAJWAŻNIEJSZE KORZYŚCI

• Rozbudowana obsługa instalacji – możliwość wykorzystania do 128 programowalnych wejść i do 128 programowalnych wyjść.
• Elastyczny podział systemu – konfiguracja do 32 stref oraz 8 partycji pozwala dopasować działanie centrali do struktury obiektu.
• Rozbudowa o urządzenia systemowe – magistrale komunikacyjne umożliwiają podłączanie manipulatorów i modułów rozszerzeń; centrala obsługuje do 8 manipulatorów i do 64 ekspanderów.
• Wbudowane funkcje komunikacyjne – komunikator telefoniczny obsługuje monitoring, powiadamianie głosowe oraz zdalne sterowanie.
• Rozbudowane zarządzanie zdarzeniami – pamięć mieści 22527 zdarzeń, a system pozwala na obsługę do 240 użytkowników oraz 8 administratorów.
• Wszechstronne sterowanie – obsługa manipulatorów LCD, klawiatur strefowych, pilotów, kart zbliżeniowych oraz zdalnego zarządzania z użyciem komputera lub telefonu komórkowego.

FUNKCJE I MOŻLIWOŚCI

Programowalne wejścia i wyjścia

Płyta oferuje 16 przewodowych wejść programowalnych oraz możliwość rozbudowy systemu do maksymalnie 128 wejść. Wejścia obsługują programowanie rezystancji parametrycznej, a wejścia znajdujące się na płycie głównej mogą pracować z liniami 3EOL. Dostępnych jest również 16 przewodowych wyjść programowalnych, z możliwością rozbudowy do 128 wyjść.

Podział na strefy i partycje

System można podzielić na maksymalnie 32 strefy oraz 8 partycji. Takie rozwiązanie pozwala niezależnie organizować pracę wybranych części instalacji alarmowej.

Komunikacja i zdalna obsługa

Wbudowany komunikator telefoniczny umożliwia monitoring, powiadamianie głosowe i zdalne sterowanie. Centrala posiada port USB do programowania z poziomu komputera oraz umożliwia aktualizację oprogramowania za pomocą komputera. W przekazanych danych katalogowych wskazano także wbudowaną komunikację Ethernet oraz możliwość rozbudowy o komunikację GPRS, GSM i Wi-Fi.

Automatyka i kontrola dostępu

INTEGRA 128 PLUS obsługuje funkcje kontroli dostępu i automatyki domowej. 64 niezależne timery mogą służyć do automatycznego sterowania urządzeniami lub wybranymi funkcjami systemu.

Zasilanie i diagnostyka

Płyta ma wbudowany zasilacz o wydajności 2000 mA dla urządzeń oraz 1500 mA do ładowania akumulatora. Zasilacz oferuje rozbudowaną diagnostykę, a centrala monitoruje stan akumulatora, zgłaszając jego awarię przy napięciu 11 V i odcinając akumulator przy napięciu 10,5 V.

ZASTOSOWANIE

• budowa przewodowych systemów alarmowych,
• zabezpieczenie obiektów wymagających podziału na wiele stref i partycji,
• integracja manipulatorów, ekspanderów oraz innych modułów systemowych,
• monitoring i powiadamianie o zdarzeniach alarmowych,
• realizacja funkcji kontroli dostępu,
• sterowanie wybranymi elementami automatyki domowej.

PRODUCENT

SATEL – producent płyty głównej INTEGRA 128 PLUS. Produkt należy do rodziny central alarmowych INTEGRA i jest przeznaczony do przewodowych systemów alarmowych.

PARAMETRY TECHNICZNE

• Typ produktu: płyta główna centrali alarmowej
• Rodzaj centrali: przewodowa
• Rodzina produktu: INTEGRA
• Model: INTEGRA 128 PLUS
• Stopień zabezpieczenia: Grade 3 wg EN 50131
• Komunikacja Ethernet: wbudowana
• Komunikacja GPRS: możliwość rozbudowy
• Komunikacja GSM: możliwość rozbudowy
• Komunikacja Wi-Fi: możliwość rozbudowy
• Obsługiwane urządzenia bezprzewodowe: 24 według atrybutów katalogowych
• Wejścia przewodowe programowalne: 16
• Maksymalna liczba wejść programowalnych: 128 według specyfikacji płyty
• Wyjścia przewodowe programowalne: 16
• Maksymalna liczba wyjść programowalnych: 128
• Wyjścia zasilające: 3
• Magistrale komunikacyjne: 1 + 2
• Liczba manipulatorów: do 8
• Liczba ekspanderów: do 64
• Strefy: 32
• Partycje: 8
• Timery: 64
• Pamięć zdarzeń: 22527
• Komunikaty głosowe: 32
• Definiowane komunikaty tekstowe: 64
• Użytkownicy: 240 + 8 administratorów
• Numery telefonów do powiadamiania: 16 głosowych/PAGER + 16 SMS
• Obciążalność wyjść programowalnych niskoprądowych: 50 mA
• Obciążalność wyjść programowalnych wysokoprądowych: 3000 mA ±10%
• Obciążalność wyjścia +KPD: 3000 mA ±10%
• Obciążalność wyjść +EX1 i +EX2: 3000 mA ±10%
• Napięcie zasilania: 20 V AC, 50–60 Hz ±15%
• Zalecany transformator: 75 VA
• Wydajność prądowa zasilacza: 2000 mA dla urządzeń + 1500 mA do ładowania akumulatora
• Napięcie wyjściowe zasilacza: 10,5–14 V DC
• Maksymalny prąd ładowania akumulatora: 1500 mA
• Maksymalny pobór prądu z akumulatora: 200 mA
• Pobór prądu z akumulatora w stanie gotowości: 130 mA
• Napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• Napięcie odcięcia akumulatora: 10,5 V ±10%
• Pobór prądu w stanie gotowości z sieci: 230 V, 135 mA
• Maksymalny pobór prądu z sieci: 230 V, 400 mA
• Wymiary płytki elektroniki: 264 × 134 mm
• Masa: 320 g
• Zakres temperatur pracy: -10…+55°C
• Maksymalna wilgotność: 93 ±3%
• Klasa środowiskowa: II wg EN50130-5

INFORMACJA O ROZBIEŻNOŚCIACH W DANYCH KATALOGOWYCH

W przekazanych atrybutach katalogowych pojawiają się wartości „8 stref” oraz „maksymalnie 256 wejść”, które różnią się od szczegółowej specyfikacji modelu wskazującej 32 strefy i 128 wejść programowalnych. W opisie przyjęto wartości wynikające ze szczegółowej specyfikacji technicznej płyty INTEGRA 128 PLUS.

FAQ

Czy INTEGRA 128 PLUS jest centralą przewodową?

Tak. Produkt jest przewodową płytą główną centrali alarmowej z rodziny INTEGRA.

Ile wejść i wyjść może obsługiwać centrala?

Płyta ma 16 przewodowych wejść i 16 przewodowych wyjść programowalnych. Zgodnie ze szczegółową specyfikacją system można rozbudować do 128 wejść oraz 128 wyjść programowalnych.

Ile stref i partycji można skonfigurować?

Specyfikacja techniczna wskazuje możliwość obsługi do 32 stref oraz 8 partycji.

Czy centrala umożliwia zdalne zarządzanie?

Tak. System może być obsługiwany zdalnie z użyciem komputera lub telefonu komórkowego. Płyta ma również port USB do programowania z poziomu komputera.

Czy urządzenie obsługuje komunikację Ethernet?

W atrybutach katalogowych wskazano wbudowaną komunikację Ethernet. Możliwa jest także rozbudowa o komunikację GPRS, GSM i Wi-Fi.

Czy płyta obsługuje funkcje automatyki?

Tak. Urządzenie obsługuje funkcje kontroli dostępu i automatyki domowej oraz oferuje 64 niezależne timery do automatycznego sterowania.

Jaką pojemność ma pamięć zdarzeń?

Pamięć systemu przechowuje 22527 zdarzeń i oferuje funkcję wydruku.
