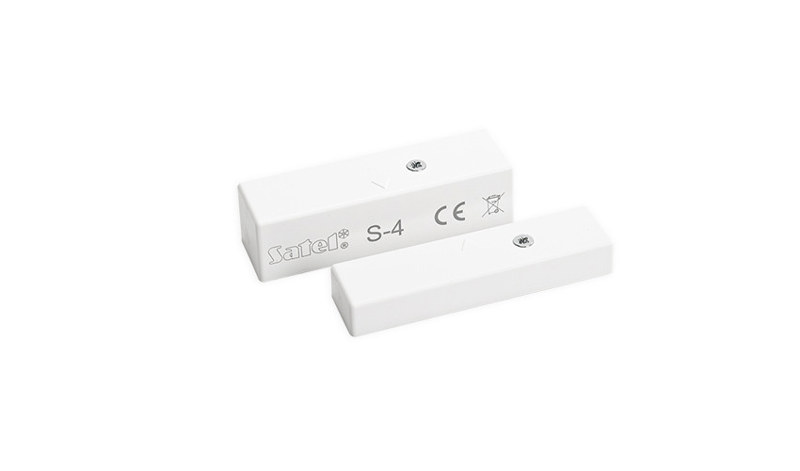

SATEL kontaktron boczny z sabotażem S-4
Model: S-4
Przewodowy kontaktron magnetyczny SATEL S-4 przeznaczony do kontroli otwarcia drzwi, okien i innych zabezpieczanych elementów. Boczna konstrukcja ułatwia montaż w miejscach, w których kontaktron oraz magnes powinny pracować w jednej płaszczyźnie. Wbudowana funkcja sabotażowa zwiększa zakres nadzoru instalacji alarmowej.
Najważniejsze korzyści
- Detekcja otwarcia – magnetyczny sposób pracy pozwala monitorować rozdzielenie kontaktronu i magnesu.
- Przewodowa komunikacja z centralą alarmową – model jest przeznaczony do współpracy z przewodowym systemem alarmowym.
- Konstrukcja boczna – umożliwia montaż na powierzchniach, na których istotne jest boczne zestawienie elementu kontaktronowego i magnesu.
- Funkcja sabotażowa – pozwala uwzględnić próbę ingerencji w zabezpieczenie w ramach instalacji alarmowej.
- Styki z materiału Ru – zastosowano styki wykonane z rutenu.
- Praca w szerokim zakresie warunków – zakres temperatur pracy wynosi od -30°C do +55°C, a maksymalna wilgotność to 93 ±3%.
Zastosowanie
Kontaktron S-4 może być stosowany jako element przewodowej instalacji alarmowej do kontroli położenia:
- drzwi,
- okien,
- klap i pokryw,
- innych ruchomych elementów, których otwarcie ma zostać wykryte przez system alarmowy.
Jest to czujka otwarcia o detekcji magnetycznej, komunikująca się z centralą alarmową. Produkt nie jest przeznaczony do zapewniania odporności na zwierzęta.
Jak działa kontaktron S-4?
Zestaw składa się z obudowy kontaktronu oraz współpracującej z nią obudowy magnesu. Zmiana wzajemnego położenia tych elementów, na przykład podczas otwarcia drzwi lub okna, powoduje zmianę stanu styków kontaktronu. Odległość zamknięcia styków wynosi 18 mm, natomiast odległość ich otwarcia to 28 mm.
Do dopasowania wysokości montażu można wykorzystać dołączane podkładki dystansowe o wymiarach określonych w specyfikacji. Przed instalacją należy uwzględnić wymagane odległości między częścią kontaktronową a magnesem.
Parametry rozpoznane z nazwy produktu
- Typ produktu: kontaktron magnetyczny / czujka otwarcia
- Rodzina produktu: magnetyczne czujki alarmowe
- Kategoria kabla: nie dotyczy – produkt jest czujką, a nie kablem
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy; wymiary obudowy kontaktronu wynoszą 58,5 x 16,5 x 15,2 mm
- Typ złącza: nie podano
- Wysokość Rack: nie dotyczy
- Szerokość: 16,5 mm – wymiar obudowy kontaktronu
- Głębokość: 15,2 mm – wymiar obudowy kontaktronu
- Kolor: nie podano
- Seria: S-4
- Dodatkowe parametry: wykonanie boczne, funkcja sabotażowa, praca przewodowa, detekcja magnetyczna
Interpretacja danych technicznych
S-4 jest przewodowym kontaktronem do systemów alarmowych. Jego działanie opiera się na kontroli odległości pomiędzy kontaktronem a magnesem. Maksymalne napięcie przełączalne wynosi 20 V, a maksymalny prąd przełączalny 0,02 A. Zasilanie czujnika określono jako 12 V.
Oporność przejściowa styków wynosi 0,15 Ω. Przy obciążeniu 20 V i 20 mA minimalna liczba przełączeń została określona na 360 000. Należy zachować zgodność parametrów obwodu z wartościami podanymi w specyfikacji.
Specyfikacja techniczna
- Producent: SATEL
- Model: S-4
- SKU: 6537
- EAN: 5905033335134
- Rodzaj: czujka otwarcia, kontaktron
- Rodzaj detekcji: magnetyczna
- Tryb pracy: przewodowy
- Komunikacja: centrala alarmowa
- Zasilanie czujnika: 12 V
- Odporność na zwierzęta: nie
- Maksymalne napięcie przełączalne kontaktronu: 20 V
- Maksymalny prąd przełączalny: 0,02 A
- Oporność przejściowa: 0,15 Ω
- Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
- Materiał stykowy: Ru (ruten)
- Odległość zamknięcia styków kontaktronu: 18 mm
- Odległość otwarcia styków kontaktronu: 28 mm
Wymiary i warunki pracy
- Wymiary obudowy kontaktronu: 58,5 x 16,5 x 15,2 mm
- Wymiary podkładki dystansowej pod kontaktron: 58,5 x 16,5 x 3,3 mm
- Wymiary obudowy magnesu: 58,5 x 14,7 x 8,3 mm
- Wymiary podkładki dystansowej pod magnes: 58,5 x 14,7 x 3 mm
- Zakres temperatur pracy: -30…+55°C
- Maksymalna wilgotność: 93 ±3%
- Masa: 24 g
Producent
SATEL – producent urządzeń przeznaczonych do systemów alarmowych. Model S-4 należy do kategorii magnetycznych czujek alarmowych służących do kontroli otwarcia.
FAQ – najczęściej zadawane pytania
Do czego służy kontaktron SATEL S-4?
Służy do wykrywania otwarcia drzwi, okien oraz innych ruchomych elementów poprzez kontrolę położenia magnesu względem kontaktronu.
Czy S-4 jest czujką bezprzewodową?
Nie. Jest to czujka przewodowa przeznaczona do komunikacji z centralą alarmową.
Jakie zasilanie ma czujnik?
W danych technicznych podano zasilanie czujnika na poziomie 12 V.
Co oznacza boczne wykonanie kontaktronu?
Oznacza konstrukcję przystosowaną do bocznego zestawienia części kontaktronowej i magnesu podczas montażu.
W jakiej odległości zamykają się styki kontaktronu?
Odległość zamknięcia styków kontaktronu wynosi 18 mm, a odległość otwarcia styków to 28 mm.
Czy model S-4 ma funkcję sabotażową?
Tak. Funkcja sabotażowa została wskazana w nazwie produktu.
W jakich temperaturach może pracować urządzenie?
Zakres temperatur pracy wynosi od -30°C do +55°C.
