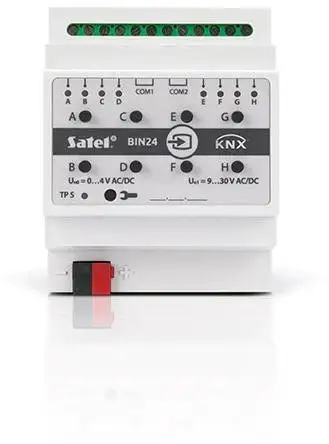

SATEL KNX 8-kanałowy aktor wejść binarnych KNX-BIN24
Model: KNX-BIN24
KNX-BIN24 to moduł automatyki budynkowej przeznaczony do pracy w instalacji KNX. Urządzenie oferuje 8 kanałów wejść binarnych oraz 4 niezależne wyjścia przekaźnikowe, pozwalające na sterowanie podłączonymi obciążeniami zgodnie z konfiguracją systemu. Moduł jest przystosowany do montażu na szynie DIN i zajmuje 4 pola.
Najważniejsze korzyści
- 8 kanałów wejść binarnych – umożliwia obsługę wielu sygnałów binarnych w ramach jednej instalacji KNX.
- 4 niezależne wyjścia przekaźnikowe – każdy tor wyposażono w jeden przekaźnik, co pozwala na niezależne sterowanie obciążeniami.
- Obsługa obciążeń do 16 A – znamionowa obciążalność prądowa zestyku wynosi 16 A, a maksymalna moc łączeniowa w kategorii AC1 to 4000 VA.
- Szybka reakcja na telegram – maksymalny czas reakcji określono na mniej niż 20 ms.
- Rozbudowane możliwości komunikacyjne – urządzenie obsługuje do 69 obiektów komunikacyjnych, 256 adresów grupowych oraz 256 asocjacji.
- Kompaktowa obudowa na szynę DIN – wymiary 70 × 92 × 60 mm i szerokość 4 pól ułatwiają zaplanowanie miejsca w rozdzielnicy.
Funkcje i sposób działania
Wejścia binarne służą do rejestrowania stanów sygnałów binarnych w instalacji KNX. Dzięki 8 kanałom jeden moduł może obsługiwać wiele niezależnych sygnałów wejściowych.
Wyjścia przekaźnikowe umożliwiają przełączanie podłączonych obciążeń. Do dyspozycji są 4 niezależne tory, z jednym przekaźnikiem na tor.
Obsługa różnych typów obciążeń obejmuje między innymi obciążenia rezystancyjne, lampy żarowe, lampy halogenowe HV 230 V, wybrane lampy halogenowe LV, świetlówki oraz obciążenia pojemnościowe. Wartości dopuszczalnych obciążeń zależą od ich rodzaju i warunków pracy.
Komunikacja KNX odbywa się przy napięciu magistrali 20–30 V DC. Pobór prądu z magistrali wynosi poniżej 10 mA.
Zastosowanie
Moduł może być wykorzystywany jako element instalacji automatyki budynkowej KNX, w której wymagane jest zbieranie sygnałów binarnych oraz przełączanie odbiorników za pomocą wyjść przekaźnikowych.
- obsługa sygnałów binarnych w instalacjach KNX,
- sterowanie oświetleniem z wykorzystaniem wyjść przekaźnikowych,
- przełączanie obciążeń rezystancyjnych i pojemnościowych w granicach określonych specyfikacją,
- sterowanie lampami żarowymi, halogenowymi i fluorescencyjnymi zgodnie z dopuszczalnymi parametrami,
- przełączanie wybranych odbiorników, w tym silnika jednofazowego o mocy 750 W w kategorii AC3.
Parametry rozpoznane z nazwy produktu
| Typ produktu | Aktor wejść binarnych KNX z wyjściami przekaźnikowymi |
| Rodzina produktu | SATEL KNX |
| Liczba kanałów wejściowych | 8 |
| Liczba wyjść przekaźnikowych | 4 |
| Model | KNX-BIN24 |
| Kategoria | Automatyka budynkowa – urządzenie wykonawcze – moduł wejść/wyjść binarnych |
| Kategoria kabla | Nie dotyczy / nie podano |
| Typ ekranowania | Nie podano |
| Materiał powłoki | Nie podano |
| Materiał przewodnika | Nie podano |
| Długość | Nie dotyczy |
| Typ złącza | Nie podano |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 70 mm; 4 pola na szynie DIN |
| Głębokość | 60 mm |
| Wysokość | 92 mm |
| Kolor | Nie podano |
| Seria | KNX |
| Dodatkowe parametry | Magistrala KNX 20–30 V DC, zasilanie 230 V AC, stopień ochrony IP20 |
Specyfikacja techniczna
| Producent | SATEL |
| Model | KNX-BIN24 |
| SKU | 32739 |
| EAN | 5905033332676 |
| Liczba wejść binarnych | 8 |
| Liczba wyjść przekaźnikowych | 4, 4 niezależne tory po 1 przekaźniku na tor |
| Napięcie zasilania | 230 V AC |
| Napięcie magistrali KNX | 20–30 V DC |
| Pobór prądu z magistrali KNX | < 10 mA |
| Maksymalny pobór mocy | 5 W |
| Maksymalny czas reakcji na telegram | < 20 ms |
| Maksymalna liczba obiektów komunikacyjnych | 69 |
| Maksymalna liczba adresów grupowych | 256 |
| Maksymalna liczba asocjacji | 256 |
| Liczba pól na szynie DIN | 4 |
| Wymiary obudowy | 70 × 92 × 60 mm |
| Masa | 192 g |
| Stopień ochrony | IP20 |
| Zakres temperatur pracy | 0°C–+45°C |
| Zakres temperatur składowania i transportu | -25°C–+70°C |
| Maksymalny przekrój przewodu | 2,5 mm² |
| Maksymalny moment dokręcający | 0,5 N·m |
| Certyfikat zgodności | nr 324/15896/19 |
Parametry wyjść i obciążeń
| Znamionowy prąd obciążenia AC1 | 16 A / 250 V AC |
| Znamionowy prąd obciążenia AC15 | 3 A / 120 V; 1,5 A / 240 V (B300) |
| Znamionowa moc obciążenia AC3 | 750 W, silnik jednofazowy |
| Znamionowy prąd obciążenia DC1 | 16 A / 24 V DC |
| Znamionowy prąd obciążenia DC13 | 0,22 A / 120 V; 0,1 A / 250 V (R300) |
| Minimalny prąd zestyków | 10 mA |
| Obciążalność prądowa trwała zestyku | 16 A |
| Maksymalna moc łączeniowa AC1 | 4000 VA |
| Obciążenie rezystancyjne | 3680 W |
| Obciążenie pojemnościowe | 16 A, maks. 200 µF |
| Lampy żarowe | 3680 W |
| Lampy halogenowe HV 230 V | 3680 W |
| Lampy halogenowe LV – transformator konwencjonalny | 2000 VA |
| Lampy halogenowe LV – transformator elektroniczny | 2500 W |
| Lampy fluorescencyjne bez kompensacji | 3680 W |
| Lampy fluorescencyjne z kompensacją równoległą | 2500 W, 200 µF |
| Lampy fluorescencyjne z kompensacją szeregową | 3680 W, 200 µF |
| Lampy fluorescencyjne kompaktowe bez kompensacji | 3680 W |
| Lampy fluorescencyjne kompaktowe z kompensacją równoległą | 2500 W, 200 µF |
| Lampy wysokociśnieniowe rtęciowe bez kompensacji | 3680 W |
| Lampy wysokociśnieniowe rtęciowe z kompensacją równoległą | 3680 W, 200 µF |
| Maksymalny prąd udarowy | 168 A przez 20 ms; 800 A przez 200 µs |
Trwałość i częstość łączeń
| Trwałość łączeniowa AC1, 600 cykli/h | > 10⁵, 16 A / 250 V AC |
| Trwałość łączeniowa DC1, 600 cykli/h | > 10⁵, 16 A / 24 V AC |
| Trwałość łączeniowa AC3, I = 3,5 A | > 2,5 × 10⁵ |
| Trwałość łączeniowa przy obciążeniu żarówkami 1000 W | > 0,9 × 10⁵ |
| Maksymalna częstość łączeń przy obciążeniu znamionowym AC1 | 600 cykli/h |
| Maksymalna częstość łączeń bez obciążenia | 3600 cykli/h |
Informacja o producencie
Producentem urządzenia KNX-BIN24 jest SATEL. Produkt należy do kategorii automatyki budynkowej i jest przeznaczony do zastosowania w instalacjach wykorzystujących magistralę KNX.
FAQ
Ile kanałów wejściowych ma KNX-BIN24?
Urządzenie ma 8 kanałów wejść binarnych.
Ile wyjść przekaźnikowych oferuje moduł?
Moduł ma 4 niezależne wyjścia przekaźnikowe, z jednym przekaźnikiem na każdy tor.
Jakie napięcie ma magistrala KNX?
Napięcie magistrali KNX wynosi 20–30 V DC, a pobór prądu z magistrali jest mniejszy niż 10 mA.
Jakie jest maksymalne obciążenie zestyku?
Obciążalność prądowa trwała zestyku wynosi 16 A. Dla kategorii AC1 podano 16 A / 250 V AC oraz maksymalną moc łączeniową 4000 VA.
Czy urządzenie można zamontować na szynie DIN?
Tak. Obudowa zajmuje 4 pola na szynie DIN.
W jakiej temperaturze może pracować moduł?
Zakres temperatur pracy wynosi od 0°C do +45°C. Dla składowania i transportu określono zakres od -25°C do +70°C.
Jaki stopień ochrony ma obudowa?
Urządzenie ma stopień ochrony IP20.
