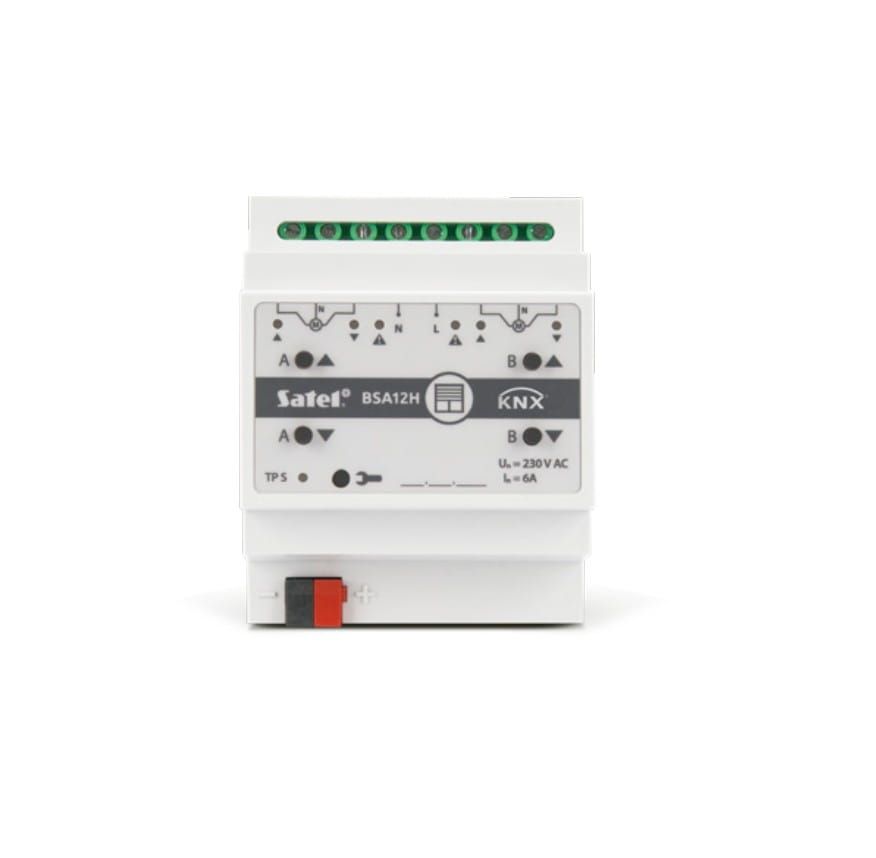

Satel KNX 2-kanałowy aktor żaluzjowy 230V AC KNX-BSA12H
Wystaw opinię o produkcie
Paczkomaty InPost 24/7
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 32744
Zapytaj o produkt
Administratorem danych osobowych jest VirtualEye. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Koszty dostawy
Opinie
Produkty powiązane
SATEL KNX-BSA12H – 2-kanałowy aktor żaluzjowy 230 V AC
SATEL KNX-BSA12H to 2-kanałowe urządzenie wykonawcze przeznaczone do pracy w systemie automatyki budynkowej KNX. Aktor żaluzjowy obsługuje obwody zasilane napięciem 230 V AC, umożliwiając realizację sterowania urządzeniami roletowymi lub żaluzjowymi za pośrednictwem magistrali KNX.
Moduł przeznaczony jest do montażu na szynie DIN i zajmuje 4 pola. Oferuje pobór prądu z magistrali KNX poniżej 20 mA, czas reakcji na telegram krótszy niż 20 ms oraz obsługę maksymalnie 45 obiektów komunikacyjnych.
SKU: 32744
EAN: 5905033332690
Najważniejsze korzyści
- Dwa kanały wykonawcze – jedno urządzenie może obsługiwać dwa kanały w instalacji sterowania żaluzjowego.
- Współpraca z magistralą KNX – komunikacja odbywa się przy napięciu magistrali 20–30 V DC.
- Obsługa obwodów 230 V AC – napięcie znamionowe zestyku wynosi 230 V AC.
- Szybka reakcja na telegramy – maksymalny czas reakcji określono na poziomie poniżej 20 ms.
- Elastyczna konfiguracja komunikacji – urządzenie obsługuje do 45 obiektów komunikacyjnych, 256 adresów grupowych i 256 asocjacji.
- Kompaktowy montaż modułowy – obudowa zajmuje 4 pola na szynie DIN, co ułatwia instalację w rozdzielnicy.
Funkcje i sposób działania
Aktor żaluzjowy: urządzenie wykonawcze odbiera telegramy przesyłane w systemie KNX i przekazuje je do odpowiednich obwodów sterowania urządzeniami żaluzjowymi lub roletowymi.
Dwa kanały: konstrukcja 2-kanałowa pozwala na obsługę dwóch niezależnych kanałów wykonawczych w ramach jednego modułu.
Adresowanie KNX: maksymalnie 256 adresów grupowych i 256 asocjacji umożliwia przypisanie urządzenia do rozbudowanej struktury komunikacyjnej systemu KNX.
Montaż na szynie DIN: moduł jest przeznaczony do instalacji w rozdzielnicy, na przestrzeni odpowiadającej 4 polom szyny DIN.
Zastosowanie
- sterowanie roletami w instalacjach automatyki budynkowej KNX,
- obsługa żaluzji za pośrednictwem dwóch kanałów wykonawczych,
- rozbudowa instalacji KNX o element wykonawczy dla obwodów 230 V AC,
- montaż w rozdzielnicach wyposażonych w szynę DIN,
- integracja obwodów roletowych z komunikacją opartą na telegramach KNX.
Parametry rozpoznane z nazwy produktu
| Typ produktu | Aktor żaluzjowy / sterownik roletowy |
| Rodzina produktu | Urządzenie wykonawcze KNX |
| Liczba kanałów | 2 |
| Napięcie obwodów wykonawczych | 230 V AC |
| Typ komunikacji | Magistrala KNX |
| Model | KNX-BSA12H |
Informacja o producencie
Producentem urządzenia jest SATEL.
Specyfikacja techniczna
| Producent | SATEL |
| Model | KNX-BSA12H |
| SKU | 32744 |
| EAN | 5905033332690 |
| Kategoria | Automatyka budynkowa – urządzenie wykonawcze – sterownik roletowy |
| Liczba kanałów | 2 |
| Napięcie znamionowe Un | 230 V AC |
| Napięcie zasilania magistrali KNX | 20–30 V DC |
| Pobór prądu z magistrali KNX | < 20 mA |
| Obciążalność prądowa trwała zestyku In | 6 A |
| Maksymalny czas reakcji na telegram | < 20 ms |
| Maksymalna liczba obiektów komunikacyjnych | 45 |
| Maksymalna liczba adresów grupowych | 256 |
| Maksymalna liczba asocjacji | 256 |
| Wymiary obudowy | 70 × 92 × 60 mm |
| Liczba pól na szynie DIN | 4 |
| Maksymalny przekrój przewodu | 2,5 mm² |
| Maksymalny moment dokręcający | 0,5 N·m |
| Zakres temperatur pracy | 0°C do +45°C |
| Zakres temperatur składowania i transportu | -25°C do +70°C |
| Stopień ochrony | IP20 |
| Masa | 188 g |
FAQ
Ile kanałów obsługuje aktor KNX-BSA12H?
Urządzenie jest 2-kanałowym aktorem żaluzjowym, przeznaczonym do obsługi dwóch kanałów wykonawczych.
Z jakim napięciem pracują obwody wykonawcze?
Napięcie znamionowe obwodów wykonawczych wynosi 230 V AC, a obciążalność prądowa trwała zestyku to 6 A.
Jakie napięcie zasila magistralę KNX urządzenia?
Urządzenie korzysta z magistrali KNX o napięciu zasilania 20–30 V DC.
Gdzie montuje się ten aktor żaluzjowy?
Moduł jest przeznaczony do montażu na szynie DIN i zajmuje 4 pola.
Jaki jest czas reakcji na telegram KNX?
Maksymalny czas reakcji urządzenia na telegram wynosi poniżej 20 ms.
Jakie warunki środowiskowe przewidziano dla pracy urządzenia?
Zakres temperatur pracy wynosi od 0°C do +45°C. Dopuszczalny zakres temperatur składowania i transportu to -25°C do +70°C. Stopień ochrony obudowy wynosi IP20.
