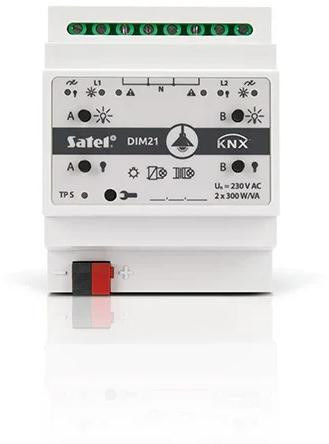

SATEL KNX 2-kanałowy aktor ściemniający KNX-DIM21
SATEL KNX-DIM21 to 2-kanałowy aktor ściemniający przeznaczony do pracy w instalacji KNX. Urządzenie umożliwia sterowanie poziomem oświetlenia podłączonego do dwóch kanałów, z uwzględnieniem różnych typów obciążeń, takich jak żarówki, lampy halogenowe HV, świetlówki kompaktowe, lampy HVLED oraz transformatory elektroniczne i indukcyjne.
Dzięki komunikacji za pośrednictwem magistrali KNX aktor może otrzymywać telegramy sterujące z systemu automatyki budynkowej. Maksymalny czas reakcji na telegram wynosi poniżej 20 ms, a urządzenie obsługuje do 58 obiektów komunikacyjnych, 256 adresów grupowych i 256 asocjacji.
Najważniejsze korzyści
- Dwa kanały ściemniające pozwalają sterować dwoma obwodami oświetlenia z poziomu systemu KNX.
- Obsługa różnych typów obciążeń obejmuje m.in. żarówki, lampy halogenowe HV, świetlówki kompaktowe, lampy HVLED oraz transformatory.
- Obciążenie urządzenia do 600 W/VA umożliwia zastosowanie aktora w instalacjach o większym zapotrzebowaniu na moc, w granicach określonych dla konkretnego rodzaju obciążenia.
- Szybka reakcja na komunikację KNX — maksymalny czas reakcji na telegram wynosi poniżej 20 ms.
- Rozbudowane możliwości komunikacyjne obejmują 58 obiektów komunikacyjnych, 256 adresów grupowych i 256 asocjacji.
- Kompaktowa obudowa na szynę DIN zajmuje 4 pola, co ułatwia planowanie miejsca w rozdzielnicy.
Specyficzne funkcje produktu
Ściemnianie dwóch kanałów
KNX-DIM21 jest aktorem 2-kanałowym, przeznaczonym do sterowania obwodami oświetlenia w systemie KNX. Szczegółowe parametry obciążenia należy dobierać zgodnie z typem zastosowanego źródła światła lub transformatora.
Obsługa wielu rodzajów obciążeń
Urządzenie może współpracować z określonymi w specyfikacji żarówkami, lampami halogenowymi HV, świetlówkami kompaktowymi, lampami HVLED oraz transformatorami elektronicznymi i indukcyjnymi.
Komunikacja za pośrednictwem magistrali KNX
Aktor jest zasilany z magistrali KNX napięciem 20–30 V DC. Pobór prądu z magistrali wynosi poniżej 10 mA, a pobór mocy w trybie gotowości — 0,8 W.
Wyjścia oparte na technologii MOSFET
Rodzaj styku określono jako ε, MOSFET. Maksymalna strata mocy urządzenia wynosi 4 W.
Zastosowanie
Aktor ściemniający SATEL KNX-DIM21 może być wykorzystywany w instalacjach automatyki budynkowej KNX do sterowania oświetleniem podłączonym do dwóch kanałów. Przykładowe zastosowania wynikające ze specyfikacji obejmują:
- sterowanie żarówkami o maksymalnym obciążeniu wyjścia 300 W,
- sterowanie lampami halogenowymi HV o maksymalnym obciążeniu 300 VA,
- obsługę transformatorów Tronic, czyli elektronicznych, do 300 W,
- obsługę transformatorów indukcyjnych do 300 W,
- sterowanie świetlówkami kompaktowymi i lampami HVLED w typowym zakresie 3–60 W,
- sterowanie obciążeniami mieszanymi rezystancyjno-pojemnościowymi lub rezystancyjno-indukcyjnymi w zakresach podanych w specyfikacji.
Urządzenie jest przeznaczone do montażu w obudowie zajmującej 4 pola na szynie DIN. Stopień ochrony obudowy wynosi IP20.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: aktor ściemniający
- Rodzina produktu: urządzenie wykonawcze KNX
- Liczba kanałów: 2
- Kategoria: automatyka budynkowa – urządzenie wykonawcze – ściemniacz
- Model: KNX-DIM21
- Producent: SATEL
Interpretacja danych technicznych
Nazwa produktu wskazuje na urządzenie wykonawcze KNX wyposażone w dwa kanały ściemniające. Produkt nie jest kablem ani elementem infrastruktury okablowania, dlatego parametry takie jak materiał przewodnika, typ ekranowania, materiał powłoki, długość czy typ złącza nie dotyczą jego konstrukcji i nie zostały podane.
Specyfikacja techniczna
| Model | KNX-DIM21 |
| Typ urządzenia | 2-kanałowy aktor ściemniający KNX |
| Napięcie zasilania magistrali KNX | 20–30 V DC |
| Napięcie znamionowe Un | 230 V AC |
| Częstotliwość sieci | 50/60 Hz |
| Maksymalne obciążenie urządzenia | 600 W/VA |
| Dopuszczalne obciążenie mieszane wyjścia rezystancyjno-pojemnościowe | 20–300 W |
| Dopuszczalne obciążenie mieszane wyjścia rezystancyjno-indukcyjne | 20–300 VA |
| Maksymalne obciążenie wyjścia — świetlówki kompaktowe | typowo 3–60 W |
| Maksymalne obciążenie wyjścia — lampy HVLED | typowo 3–60 W |
| Maksymalne obciążenie wyjścia — transformatory Tronic, elektroniczne | 300 W |
| Maksymalne obciążenie wyjścia — transformatory indukcyjne | 300 W |
| Maksymalne obciążenie wyjścia — lampy halogenowe HV | 300 VA |
| Maksymalne obciążenie wyjścia — żarówki | 300 W |
| Rodzaj styku | ε, MOSFET |
| Pobór mocy w trybie gotowości | 0,8 W |
| Maksymalna strata mocy | 4 W |
| Maksymalny czas reakcji na telegram | < 20 ms |
| Pobór prądu z magistrali KNX | < 10 mA |
Parametry konstrukcyjne i komunikacyjne
| Wymiary obudowy | 70 × 92 × 60 mm |
| Liczba pól na szynie DIN | 4 |
| Maksymalna liczba asocjacji | 256 |
| Maksymalna liczba adresów grupowych | 256 |
| Maksymalna liczba obiektów komunikacyjnych | 58 |
| Maksymalny przekrój przewodu | 2,5 mm² |
| Maksymalny moment dokręcający | 0,5 N·m |
| Stopień ochrony | IP20 |
| Zakres temperatur pracy | 0°C do +45°C |
| Zakres temperatur składowania i transportu | −25°C do +70°C |
| Masa | 160 g |
| Certyfikat zgodności | nr 324/15885/19 |
| SKU | 32734 |
| EAN | 5905033332508 |
Informacje o producencie
Producent: SATEL
FAQ
Ile kanałów ma aktor SATEL KNX-DIM21?
Model KNX-DIM21 jest 2-kanałowym aktorem ściemniającym KNX.
Jakie napięcie zasila magistralę urządzenia?
Napięcie zasilania z magistrali KNX wynosi 20–30 V DC.
Jakie źródła światła może obsługiwać KNX-DIM21?
Specyfikacja wymienia żarówki, lampy halogenowe HV, świetlówki kompaktowe, lampy HVLED oraz transformatory elektroniczne i indukcyjne. Dopuszczalne obciążenie zależy od rodzaju podłączonego odbiornika.
Jakie jest maksymalne obciążenie urządzenia?
Maksymalne obciążenie całego urządzenia wynosi 600 W/VA. Dla poszczególnych typów obciążeń podano dodatkowe limity, m.in. 300 W dla żarówek i transformatorów elektronicznych oraz 300 VA dla lamp halogenowych HV.
Ile miejsca zajmuje urządzenie w rozdzielnicy?
Aktor zajmuje 4 pola na szynie DIN, a jego obudowa ma wymiary 70 × 92 × 60 mm.
Jaki jest stopień ochrony obudowy?
Stopień ochrony urządzenia wynosi IP20.
