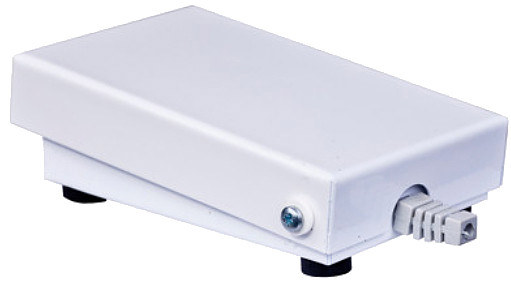

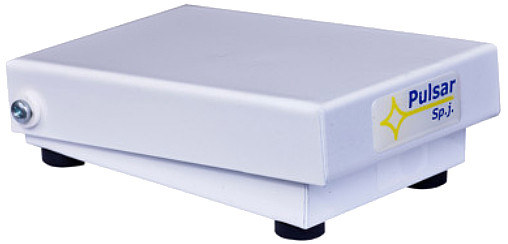

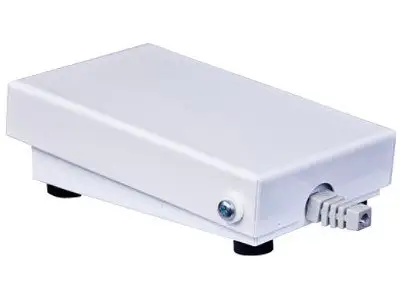

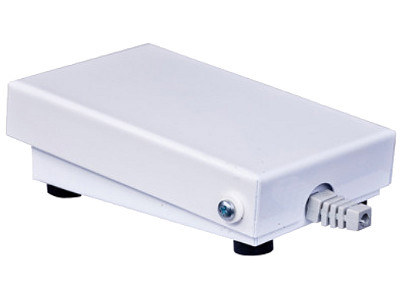

Przycisk antynapadowy nożny Pulsar AWZ700
Pulsar AWZ700 to nożny przycisk antynapadowy wyposażony w niezależne obwody ALARM i TAMPER. Konstrukcja umożliwia podłączenie mikroprzełączników za pomocą styków przełącznych, a metalowa obudowa w kolorze RAL 9003 chroni elementy wewnętrzne podczas użytkowania.
Model został przeznaczony do współpracy z obwodami alarmowymi i sygnalizacją sabotażu. Udostępnia wyjścia o obciążalności do 1 A przy 30 V DC lub 50 V AC.
NAJWAŻNIEJSZE KORZYŚCI
- Obsługa nożna – pozwala uruchamiać funkcję alarmową bez użycia rąk.
- Dwa niezależne obwody – osobne wyjścia ALARM i TAMPER umożliwiają rozdzielenie sygnału alarmowego oraz sabotażowego.
- Elastyczna konfiguracja styków – mikroprzełącznik ALARM udostępnia styki C/NC/NO, a mikroprzełącznik TAMPER styki CT/NCT/NOT.
- Metalowa obudowa – wykonana ze stali DC01 o grubości 0,7 mm, w kolorze RAL 9003.
- Przystosowanie do określonych warunków pracy – urządzenie pracuje w II klasie środowiskowej w temperaturze od -10°C do 40°C.
- Kompaktowe wymiary – obudowa ma 120 (105) × 36 × 75 mm, co ułatwia uwzględnienie jej w miejscu instalacji.
FUNKCJE I ICH ZASTOSOWANIE
Funkcja ALARM
Główny obwód alarmowy wykorzystuje mikroprzełącznik ze stykami C/NC/NO. Wyjście może pracować przy obciążeniu do 1 A przy napięciu 30 V DC lub 50 V AC.
Funkcja TAMPER
Oddzielny obwód TAMPER służy do przekazywania sygnału związanego z zabezpieczeniem antysabotażowym. Dostępne są styki CT/NCT/NOT, a maksymalne parametry wyjścia wynoszą 1 A przy 30 V DC lub 50 V AC.
Przyłącza przewodów
Produkt obsługuje złącza dla przewodów o średnicy od 0,41 do 1,63 mm, odpowiadających zakresowi AWG 26–14.
SPOSOBY WYKORZYSTANIA
- podłączenie do obwodu alarmowego w systemie zabezpieczeń,
- wykorzystanie jako nożny element wyzwalania sygnału alarmowego,
- integracja z obwodem kontroli sabotażu dzięki niezależnemu wyjściu TAMPER,
- zastosowanie w instalacjach wymagających obsługi przyciskiem bez użycia rąk.
SPECYFIKACJA TECHNICZNA
- Producent: PULSAR
- Model: AWZ700
- Typ produktu: przycisk antynapadowy nożny
- Rodzina produktu: przyciski antynapadowe
- Kategoria: Zasilanie-Pozostałe
- Wyjście ALARM: 1 A przy 30 V DC / 50 V AC maks.
- Styki mikroprzełącznika ALARM: C/NC/NO
- Wyjście TAMPER: 1 A przy 30 V DC / 50 V AC maks.
- Styki mikroprzełącznika TAMPER: CT/NCT/NOT
- Warunki pracy: II klasa środowiskowa, od -10°C do 40°C
- Obudowa: metalowa, DC01, grubość 0,7 mm
- Kolor obudowy: RAL 9003
- Stopień ochrony obudowy: IP20
- Wymiary (szer. × wys. × gł.): 120 (105) × 36 × 75 mm
- Mocowanie: brak
- Złącza: średnica 0,41–1,63 mm, AWG 26–14
- Waga netto: 0,18 kg
- Waga brutto: 0,22 kg
- SKU: 4837
- EAN: 5906881440315
PARAMETRY ROZPOZNANE Z NAZWY PRODUKTU
- Typ produktu: przycisk antynapadowy nożny
- Rodzina produktu: przyciski antynapadowe
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie podano
- Długość: nie dotyczy
- Typ złącza: złącza dla przewodów o średnicy 0,41–1,63 mm, AWG 26–14
- Wysokość Rack: nie dotyczy
- Szerokość: 120 (105) mm
- Głębokość: 75 mm
- Kolor: RAL 9003
- Seria: AWZ
- Dodatkowe parametry: wyjścia ALARM i TAMPER, metalowa obudowa, IP20
INTERPRETACJA DANYCH TECHNICZNYCH
AWZ700 jest urządzeniem przełączającym przeznaczonym do pracy w obwodach alarmowych. Oznaczenia C/NC/NO oraz CT/NCT/NOT określają dostępne styki mikroprzełączników. Oddzielne wyjście TAMPER pozwala prowadzić sygnał sabotażowy niezależnie od obwodu ALARM.
Wymiary podano w kolejności szerokość × wysokość × głębokość, zgodnie ze specyfikacją produktu. Wartość w nawiasie została zachowana w formie źródłowej.
O PRODUCENCIE
Producentem urządzenia jest PULSAR. Model AWZ700 należy do grupy przycisków antynapadowych i został oznaczony numerem katalogowym SKU 4837.
FAQ – NAJCZĘŚCIEJ ZADAWANE PYTANIA
Czy Pulsar AWZ700 ma osobne wyjście alarmowe i sabotażowe?
Tak. Urządzenie ma niezależne wyjścia ALARM i TAMPER, każde o maksymalnej obciążalności 1 A przy 30 V DC lub 50 V AC.
Jakie styki udostępnia obwód ALARM?
Mikroprzełącznik ALARM udostępnia styki C/NC/NO.
Jakie styki ma obwód TAMPER?
Obwód TAMPER wykorzystuje styki CT/NCT/NOT.
Z jakimi przewodami można połączyć przycisk?
Przewidziano złącza dla przewodów o średnicy od 0,41 do 1,63 mm, czyli w zakresie AWG 26–14.
Czy urządzenie ma fabryczne mocowanie?
W specyfikacji produktu wskazano brak mocowania.
W jakiej temperaturze może pracować AWZ700?
Zakres temperatury pracy wynosi od -10°C do 40°C. Urządzenie określono jako przeznaczone do pracy w II klasie środowiskowej.
