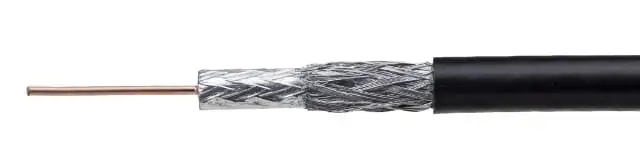

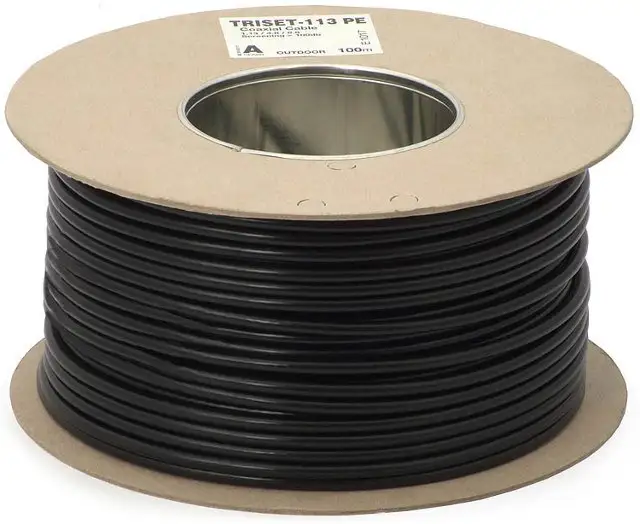

Przewód koncentryczny TRISET-113 75 Ω PE + żel Fca klasa A 1,13/4,8/6,8 100 dB
Model: TRISET 113 ŻELOWANY
TRISET-113 to zewnętrzny przewód koncentryczny o impedancji 75 Ω, przeznaczony do wykonywania instalacji wymagających ekranowanego kabla z powłoką PE. Konstrukcja obejmuje miedziany rdzeń o średnicy 1,13 mm, fizycznie spieniany dielektryk, ekran ochronny oraz aluminiowy oplot. Żelowana wersja przewodu i czarna powłoka PE zostały uwzględnione w oznaczeniu produktu.
NAJWAŻNIEJSZE KORZYŚCI
- Stabilne parametry transmisji dzięki impedancji 75 Ω oraz współczynnikowi skrócenia fali wynoszącemu 84%.
- Skuteczne ekranowanie zapewnione przez ekran z folii aluminiowej oraz aluminiowy oplot złożony z 24 × 7 drutów.
- Odporność powłoki na warunki zewnętrzne dzięki zastosowaniu czarnego płaszcza wykonanego z PE.
- Solidny przewodnik sygnałowy w postaci miedzianego rdzenia o średnicy 1,13 mm.
- Ograniczenie wpływu wilgoci na konstrukcję kabla dzięki żelowanej wersji przewodu.
- Precyzyjna budowa kabla z fizycznie spienianym dielektrykiem o średnicy 4,8 mm i grubości 1,83 mm.
SPECYFICZNE FUNKCJE I KONSTRUKCJA
Przewód koncentryczny 75 Ω
Impedancja nominalna 75 Ω odpowiada przeznaczeniu przewodu do instalacji wykorzystujących okablowanie koncentryczne o takim parametrze.
Ekranowanie folią i oplotem
Warstwę ochronną tworzy układ folii aluminiowej oraz aluminiowego oplotu. Oplot składa się z 24 grup po 7 drutów o średnicy 0,12 mm, nawiniętych pod kątem 23°.
Powłoka PE i żelowanie
Zewnętrzny płaszcz z czarnego polietylenu ma grubość 0,8 mm. Produkt jest oznaczony jako przewód żelowany, a jego konstrukcja została określona jako PE + żel.
Fizycznie spieniany dielektryk
Dielektryk o grubości 1,83 mm i średnicy 4,8 mm oddziela miedziany rdzeń od warstw ekranujących, zachowując określoną geometrię przewodu.
ZASTOSOWANIE
Przewód TRISET-113 jest przeznaczony do wykonywania zewnętrznych instalacji koncentrycznych 75 Ω. Może być wykorzystywany do:
- budowy odcinków zewnętrznego okablowania koncentrycznego,
- wykonywania połączeń w instalacjach wymagających kabla o impedancji 75 Ω,
- prowadzenia sygnału w instalacjach, w których istotne są ekranowanie i powłoka PE,
- rozbudowy oraz naprawy istniejących tras kablowych z przewodem koncentrycznym.
PARAMETRY ROZPOZNANE Z NAZWY PRODUKTU
- Typ produktu: przewód koncentryczny
- Rodzina produktu: TRISET-113
- Kategoria kabla: okablowanie koncentryczne zewnętrzne
- Typ ekranowania: folia aluminiowa oraz aluminiowy oplot
- Materiał powłoki: PE
- Materiał przewodnika: miedź
- Długość: nie podano w danych wejściowych
- Typ złącza: przewód bez określonego złącza
- Wysokość Rack: nie dotyczy
- Szerokość: 18 mm dla folii ekranującej
- Głębokość: nie dotyczy
- Kolor: czarny
- Seria: TRISET-113
- Dodatkowe parametry: 75 Ω, PE + żel, Fca, klasa A, 1,13/4,8/6,8, 100 dB
PRODUCENT
Producentem przewodu jest DIPOL.
INFORMACJE IDENTYFIKACYJNE
- SKU: 9370
- EAN: 5907634500683
- Kategoria: Okablowanie – Koncentryczne – Zewnętrzne
- Waga: 0,0500 kg
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
Budowa przewodu
- Typ przewodu: koncentryczny, żelowany
- Rdzeń: miedziany
- Średnica rdzenia: 1,13 mm ± 0,03 mm
- Dielektryk: fizycznie spieniany
- Grubość dielektryka: 1,83 mm ± 0,05 mm
- Średnica dielektryka: 4,8 mm ± 0,1 mm
- Owalność: ±2%
Ekran ochronny
- Konstrukcja folii: aluminium / PET / aluminium
- Grubość warstw folii: 9 + 23 + 9 µm
- Szerokość folii: 18 mm ± 0,3 mm
- Zakładka: >3 mm ± 0,5 mm
- Grubość folii: 46 µm ± 3 µm
- Materiał folii: aluminium
Oplot
- Materiał: aluminium
- Średnica drutu: 0,12 mm ± 0,01 mm
- Liczba drutów: 24 × 7
- Kąt nawinięcia: 23°
Płaszcz zewnętrzny
- Materiał: PE
- Grubość: 0,8 mm ± 0,1 mm
- Średnica przewodu: 6,8 mm +0,20/-0,05 mm
- Kolor: czarny
Parametry elektryczne
- Impedancja: 75 Ω ± 3 Ω
- Rezystancja kabla przy 20°C: 16,85 Ω/km ± 0,5 Ω/km
- Pojemność: 52 pF/m ± 1,5 pF/m
- Rezystancja izolacji: 2000 MΩ/km ± 3%
- Współczynnik skrócenia fali: 84% ± 1%
Oznaczenia produktu
- Klasa reakcji na ogień: Fca
- Klasa kabla: A
- Parametr ekranowania wskazany w nazwie: 100 dB
- Oznaczenie wymiarowe: 1,13/4,8/6,8 mm — średnica rdzenia / dielektryka / przewodu
FAQ
Czy jest to przewód do instalacji zewnętrznych?
Tak. Produkt znajduje się w kategorii okablowania koncentrycznego zewnętrznego i ma czarną powłokę PE.
Jaką impedancję ma przewód TRISET-113?
Nominalna impedancja przewodu wynosi 75 Ω ± 3 Ω.
Z czego wykonany jest rdzeń przewodu?
Rdzeń wykonano z miedzi. Jego średnica wynosi 1,13 mm ± 0,03 mm.
Jak zbudowany jest ekran przewodu?
Ekran składa się z folii aluminiowej oraz aluminiowego oplotu. Oplot ma układ 24 × 7 drutów o średnicy 0,12 mm.
Jaka jest średnica zewnętrzna kabla?
Średnica zewnętrzna przewodu wynosi 6,8 mm, z tolerancją +0,20/-0,05 mm.
Czy przewód jest żelowany?
Tak. Model jest oznaczony jako przewód TRISET 113 żelowany, a w nazwie produktu wskazano konstrukcję PE + żel.
