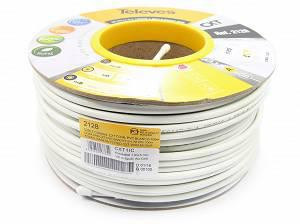

Przewód koncentryczny TELEVES CXT 1.02 CU 79% PVC ref. 2128 – 1 m
Model: 2128
Wewnętrzny przewód koncentryczny TELEVES o długości 1 m, przeznaczony do instalacji wykorzystujących impedancję 75 Ω. Kabel ma miedzianą żyłę wewnętrzną o średnicy 1,00 mm, ekranowanie w postaci folii aluminiowanej ALU-PET oraz aluminiowego oplotu o pokryciu optycznym 79%. Zewnętrzna powłoka została wykonana z PVC i ma średnicę 6,5 mm.
Najważniejsze korzyści
- Miedziana żyła wewnętrzna o średnicy 1,00 mm zapewnia przewodzenie sygnału w konstrukcji kabla koncentrycznego.
- Podwójne ekranowanie – folia aluminiowana ALU-PET oraz aluminiowy oplot ograniczają wpływ zakłóceń elektromagnetycznych.
- Pokrycie oplotu na poziomie 79% zwiększa udział warstwy ekranującej w konstrukcji przewodu.
- Impedancja 75 Ω odpowiada wymaganiom typowych instalacji wykorzystujących przewody koncentryczne.
- Skuteczność ekranowania powyżej 75 dB wspiera ograniczenie przenikania zakłóceń do toru sygnałowego.
- Odcinek o długości 1 m sprawdza się przy wykonywaniu krótkich połączeń wewnętrznych.
Zastosowanie
Przewód jest przeznaczony do stosowania wewnątrz pomieszczeń w instalacjach koncentrycznych. Może być wykorzystywany do wykonywania krótkich odcinków połączeniowych oraz łączenia elementów instalacji pracujących z impedancją 75 Ω, o ile zastosowane urządzenia i zakończenia są zgodne z przewodem koncentrycznym tego typu.
Sposoby wykorzystania
- wykonywanie krótkich połączeń w wewnętrznych instalacjach koncentrycznych,
- łączenie elementów instalacji wykorzystujących impedancję 75 Ω,
- przygotowanie odcinków przewodu do zakończenia odpowiednimi elementami instalacyjnymi,
- zastosowanie w instalacjach, w których wymagane jest ekranowanie z folii i aluminiowego oplotu.

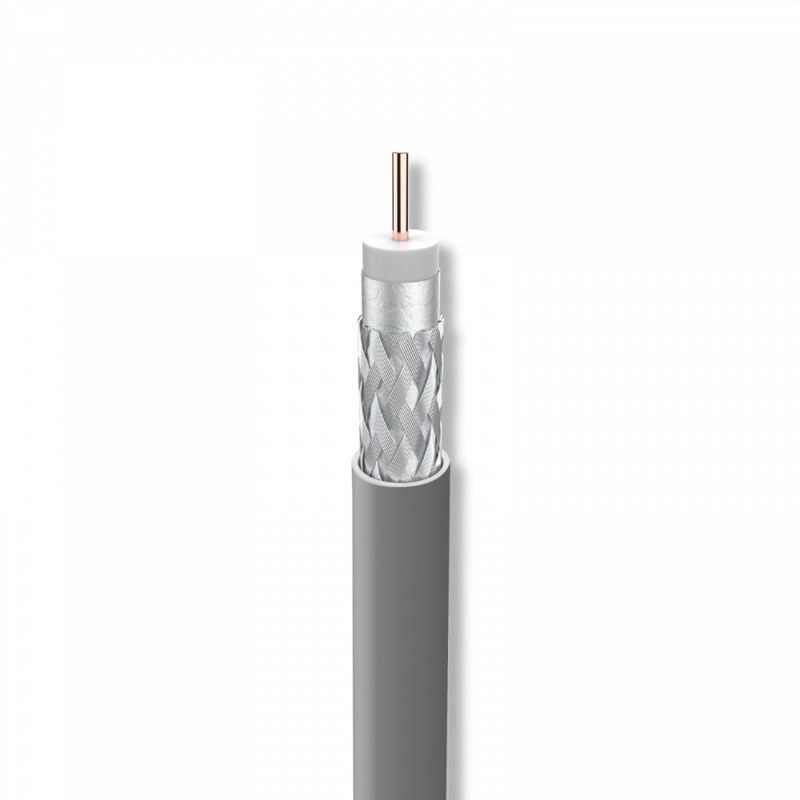

Specyficzne cechy konstrukcji
Podwójne ekranowanie: przewód wykorzystuje wewnętrzną folię aluminiowaną ALU-PET oraz zewnętrzny oplot z drutu aluminiowego. Takie rozwiązanie tworzy wielowarstwową barierę dla zakłóceń.
Dielektryk z pianki PEE: fizycznie spieniona pianka PEE ma kolor naturalny i średnicę 4,50 mm. Oddziela żyłę wewnętrzną od warstw przewodnika zewnętrznego.
Powłoka PVC: zewnętrzny płaszcz z PVC zabezpiecza konstrukcję przewodu i ma średnicę 6,5 mm.
Parametry techniczne
| Producent | TELEVES |
|---|---|
| Model / referencja | 2128 |
| Typ produktu | Przewód koncentryczny |
| Rodzina produktu | Okablowanie koncentryczne wewnętrzne |
| Kategoria kabla | RG-6 |
| Zastosowanie | Wewnętrzne |
| Długość | 1 m |
| Impedancja | 75 Ω |
| Typ ekranowania | Podwójne: folia aluminiowana ALU-PET i aluminiowy oplot |
| Skuteczność ekranowania | > 75 dB |
| Materiał przewodnika wewnętrznego | Miedź (Cu) |
| Średnica żyły wewnętrznej | 1,00 mm |
| Dielektryk | Fizycznie spieniona pianka PEE, kolor naturalny, Ø4,50 mm |
| Folia ekranująca | Folia aluminiowana ALU-PET |
| Oplot | Drut aluminiowy, pokrycie optyczne 79% |
| Materiał powłoki zewnętrznej | PVC |
| Średnica powłoki zewnętrznej | 6,5 mm |
| Kolor | Szary |
| Pojemność falowa | 54 pF/m |
| Rezystancja DC żyły wewnętrznej | < 23 Ω/km |
| Rezystancja DC przewodnika zewnętrznego | < 23 Ω/km |
| Typ złącza | Nie podano – przewód bez określonego złącza w danych technicznych |
| Współczynnik propagacji | Nie podano |
| Tłumienie odbić | Nie podano |
| Wysokość Rack | Nie dotyczy |
| Szerokość / głębokość | Nie dotyczy |
Tłumienie w zależności od częstotliwości
| Częstotliwość | Tłumienie |
|---|---|
| 200 MHz | 0,09 dB/m |
| 500 MHz | 0,14 dB/m |
| 800 MHz | 0,19 dB/m |
| 1000 MHz | 0,21 dB/m |
| 1350 MHz | 0,25 dB/m |
| 1750 MHz | 0,29 dB/m |
| 2050 MHz | 0,32 dB/m |
| 2300 MHz | 0,35 dB/m |
Informacje identyfikacyjne
- SKU: 33068M1
- EAN: 8424450137642
- Kategoria: Okablowanie-Koncentryczne-Wewnętrzne
- Waga: 0,2000 kg
O producencie
TELEVES jest producentem prezentowanego przewodu koncentrycznego w modelu 2128. Produkt został przeznaczony do wewnętrznych instalacji koncentrycznych i wyposażony w miedzianą żyłę oraz ekranowanie z folii aluminiowanej i aluminiowego oplotu.
FAQ – najczęściej zadawane pytania
Do czego przeznaczony jest ten przewód?
Jest przeznaczony do wykonywania połączeń w wewnętrznych instalacjach koncentrycznych wykorzystujących impedancję 75 Ω.
Jaka jest długość przewodu?
Przewód ma długość 1 m.
Z czego wykonano żyłę wewnętrzną?
Żyła wewnętrzna jest wykonana z miedzi i ma średnicę 1,00 mm.
Jakie ekranowanie zastosowano?
Zastosowano podwójne ekranowanie: folię aluminiowaną ALU-PET oraz aluminiowy oplot o pokryciu optycznym 79%.
Jaka jest impedancja przewodu?
Impedancja przewodu wynosi 75 Ω.
Czy przewód ma zamontowane złącza?
W przekazanej specyfikacji nie podano rodzaju ani obecności zamontowanych złączy.
Jaka jest średnica zewnętrzna przewodu?
Zewnętrzna powłoka PVC ma średnicę 6,5 mm.
