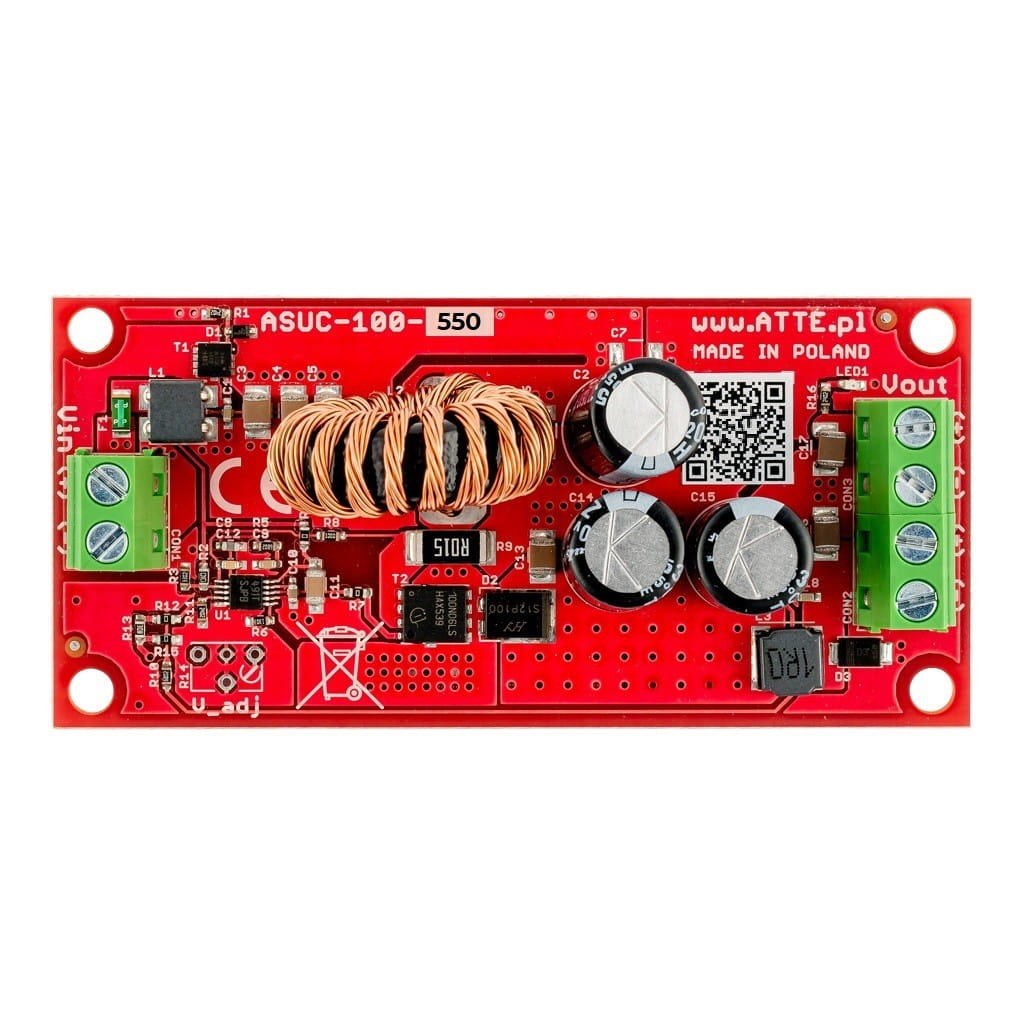

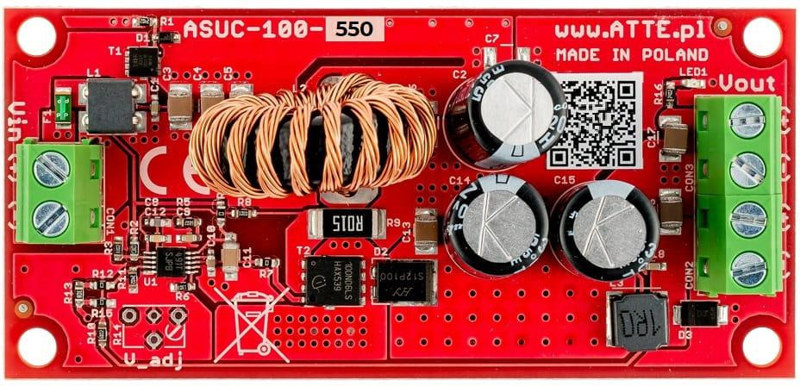

Przetwornica podnosząca napięcie do 55 V ATTE ASUC-100-550-OF
Model: ASUC-100-550-OF
ATTE ASUC-100-550-OF to nieizolowana przetwornica DC/DC przeznaczona do podnoszenia napięcia stałego do ustalonego poziomu 55 VDC. Moduł pracuje z napięciem wejściowym od 10 do 30 VDC, dzięki czemu może być zasilany między innymi z instalacji 12 V lub 24 V.
Najważniejsze korzyści
- Stabilne napięcie wyjściowe 55 VDC z tolerancją ±2% umożliwia zasilanie urządzeń wymagających podwyższonego napięcia stałego.
- Szeroki zakres napięcia wejściowego 10–30 VDC pozwala stosować moduł w instalacjach zasilanych napięciem 12 V oraz 24 V.
- Moc wyjściowa do 120 W przy zasilaniu 24 V oraz do 80 W przy napięciu wejściowym 12 V.
- Sprawność do 93% dla napięcia wejściowego 12 V i mocy wyjściowej 80 W ogranicza straty energii oraz nagrzewanie modułu.
- Kompaktowa konstrukcja Open Frame ułatwia zabudowę w wybranej obudowie lub na kompatybilnej blasze montażowej.
- Zabezpieczenie przed odwrotną polaryzacją napięcia zasilania zwiększa odporność modułu na nieprawidłowe podłączenie zasilania.
Zastosowanie
Przetwornica służy do podwyższania napięcia stałego z zakresu 10–30 VDC do 55 VDC. Jednym z typowych zastosowań jest przygotowanie napięcia zasilającego PoE 55 VDC z napięcia 12 VDC lub 24 VDC, na przykład pochodzącego z zasilacza buforowego.
Podwyższenie napięcia może pomóc w kompensowaniu spadków napięcia występujących przy zasilaniu odbiorników PoE o większej mocy. Moduł może być również wykorzystany w innych układach, w których wymagane jest uzyskanie napięcia 55 VDC z niższego napięcia stałego, pod warunkiem zachowania parametrów zasilania i obciążenia określonych w specyfikacji.
Specyficzne funkcje produktu
Przetwornica nieizolowana DC/DC – układ podnosi napięcie wejściowe do ustalonej wartości wyjściowej, bez separacji galwanicznej pomiędzy wejściem a wyjściem.
Wyjście 55 VDC – napięcie wyjściowe jest ustalone i wynosi 55 VDC ±2%, co ułatwia wykorzystanie modułu w powtarzalnych układach zasilania.
Konstrukcja Open Frame – urządzenie jest dostarczane jako moduł bez własnej obudowy. Pozwala to zabudować je w obudowie dopasowanej do konkretnego systemu.
Sygnalizacja LED – dioda LED1 informuje o obecności napięcia wyjściowego.
Montaż systemowy – zastosowano zatrzaskowe kołki dystansowe oraz otwory montażowe w rastrze 10,8 mm. Takie rozwiązanie umożliwia montaż pionowy lub poziomy w przeznaczonej do tego, otworowanej części obudowy albo blachy montażowej.
Sposoby wykorzystania
- uzyskanie napięcia 55 VDC z instalacji 12 VDC,
- uzyskanie napięcia 55 VDC z instalacji 24 VDC,
- zasilanie układów PoE napięciem 55 VDC,
- kompensowanie spadków napięcia w instalacjach z odbiornikami PoE o większej mocy,
- zabudowa w dedykowanej obudowie lub na otworowanej blasze montażowej.
Parametry techniczne
| Typ urządzenia | Nieizolowana przetwornica DC/DC podnosząca napięcie |
| Model | ASUC-100-550-OF |
| Napięcie zasilania | 10–30 VDC |
| Napięcie wyjściowe | 55 VDC ±2% |
| Moc wyjściowa | 120 W przy 24 V; 80 W przy 12 V |
| Sprawność | 93% przy Vin = 12 V i Pout = 80 W |
| Prąd jałowy przetwornicy | 27 mA przy 12 V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Odporność na błędne podłączenie | Odporność na odwrotną polaryzację napięcia zasilania |
| Konstrukcja obudowy | Brak obudowy – moduł do zabudowy, konstrukcja Open Frame |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -20–+40°C |
| Wymiary | 40 × 83 × 27 mm |
| Waga | 0,036 kg według specyfikacji technicznej; dane feedu podają 0,040 kg |
| Producent | ATTE |
| SKU | 21341 |
| EAN | 5902143690719 |
| Kategoria | Zasilanie – konwertery napięcia |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: przetwornica podnosząca napięcie DC/DC
- Rodzina produktu: ASUC
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie dotyczy / brak danych
- Materiał powłoki: nie dotyczy / brak danych
- Materiał przewodnika: nie dotyczy / brak danych
- Długość: nie dotyczy
- Typ złącza: brak danych
- Wysokość Rack: nie dotyczy
- Szerokość: 40 mm
- Głębokość: 83 mm
- Kolor: brak danych
- Seria: ASUC-100-550-OF
- Dodatkowe parametry: napięcie wyjściowe 55 VDC; konstrukcja Open Frame; maksymalna moc wyjściowa 120 W przy napięciu wejściowym 24 V
Interpretacja danych technicznych
Oznaczenie produktu wskazuje na przetwornicę podnoszącą napięcie do poziomu 55 VDC. Symbol „OF” odnosi się do konstrukcji Open Frame, czyli modułu przeznaczonego do zabudowy, bez zamkniętej obudowy. Wymiary 40 × 83 × 27 mm oraz otwory montażowe w rastrze 10,8 mm ułatwiają dopasowanie urządzenia do systemu montażowego.
Wartość mocy wyjściowej zależy od napięcia wejściowego: wynosi do 80 W przy zasilaniu 12 VDC oraz do 120 W przy zasilaniu 24 VDC. Podczas projektowania instalacji należy uwzględnić zakres napięcia wejściowego, temperaturę pracy oraz maksymalną moc określoną dla danego napięcia zasilania.
O producencie
Producentem przetwornicy jest ATTE. Produkt należy do kategorii konwerterów napięcia i jest oznaczony modelem ASUC-100-550-OF.
FAQ – najczęściej zadawane pytania
Jakie napięcie wyjściowe zapewnia przetwornica?
Moduł zapewnia ustalone napięcie wyjściowe 55 VDC z tolerancją ±2%.
Jaki zakres napięcia wejściowego obsługuje ASUC-100-550-OF?
Przetwornica może być zasilana napięciem stałym od 10 do 30 VDC.
Jaka jest maksymalna moc wyjściowa?
Maksymalna moc wynosi 120 W przy napięciu wejściowym 24 V oraz 80 W przy napięciu wejściowym 12 V.
Czy urządzenie ma własną obudowę?
Nie. Jest to moduł Open Frame przeznaczony do zabudowy w wybranej obudowie lub na odpowiedniej blasze montażowej.
Czy przetwornica sygnalizuje obecność napięcia wyjściowego?
Tak. Obecność napięcia wyjściowego sygnalizuje dioda LED1.
Jak zamontować moduł?
Do montażu służą zatrzaskowe kołki dystansowe oraz otwory w rastrze 10,8 mm. Konstrukcja umożliwia montaż pionowy lub poziomy w kompatybilnym systemie zabudowy.
