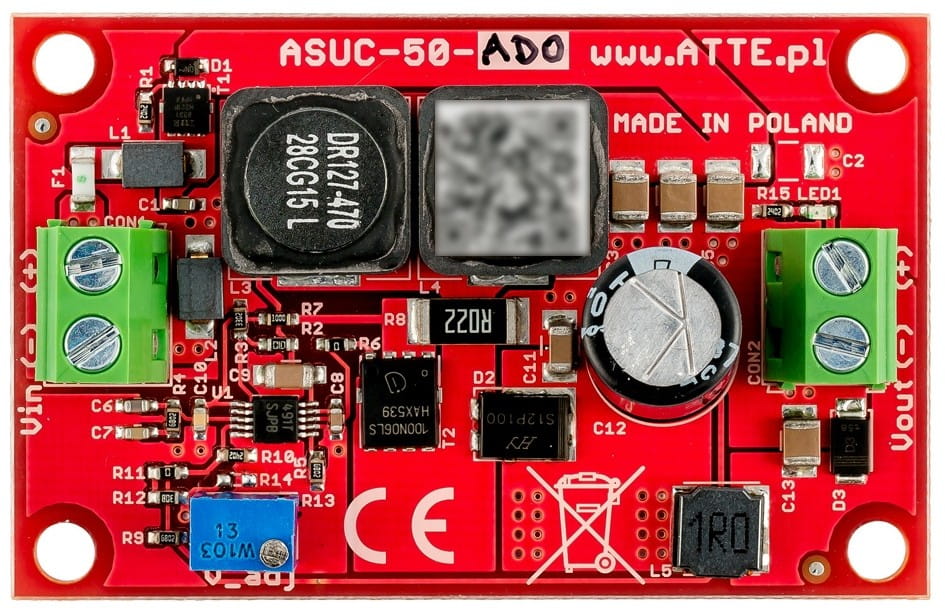

Przetwornica DC/DC ATTE ASUC-50-AD0-OF
Model: ASUC-50-AD0-OF
SKU: 19900 | EAN: 5902143690788
Przeznaczenie
ATTE ASUC-50-AD0-OF to nieizolowana, podnosząca przetwornica DC/DC przeznaczona do przetwarzania napięcia stałego. Urządzenie pracuje z napięciem wejściowym od 10 do 30 VDC i umożliwia uzyskanie regulowanego napięcia wyjściowego w zakresie 12–48 VDC.
Moduł może służyć między innymi do wytwarzania napięcia 48 VDC dla zasilania PoE z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego. Konstrukcja Open Frame oznacza brak własnej obudowy — przetwornica jest przeznaczona do zabudowy w obudowie lub na odpowiedniej blasze montażowej.
Najważniejsze korzyści
- Elastyczne napięcie wyjściowe: regulacja w zakresie 12–48 VDC pozwala dopasować parametry do projektowanego układu.
- Szeroki zakres napięcia wejściowego: zasilanie 10–30 VDC umożliwia pracę z popularnymi źródłami napięcia stałego, w tym z układami 12 V i 24 V.
- Obsługa zastosowań PoE: moduł może być wykorzystany do uzyskania napięcia 48 VDC z zasilania 12 VDC lub 24 VDC.
- Sprawna praca: sprawność wynosząca 93% przy Vin=12 V i Pout=50 W ogranicza straty energii w określonych warunkach pracy.
- Kompaktowa konstrukcja: wymiary 40 × 61 × 16 mm ułatwiają zabudowę modułu w ograniczonej przestrzeni.
- Praktyczny montaż: zatrzaskowe kołki dystansowe oraz otwory w rastrze 10,8 mm ułatwiają instalację w systemowych elementach montażowych.
Specyficzne funkcje produktu
- Przetwarzanie DC/DC podnoszące napięcie — urządzenie służy do uzyskania wyższego napięcia stałego niż napięcie zasilające w zakresie określonym przez specyfikację.
- Regulowane napięcie wyjściowe — wartość wyjściową można ustawić w zakresie 12–48 VDC.
- Sygnalizacja LED — dioda LED1 informuje o obecności napięcia wyjściowego.
- Odporność na odwrotną polaryzację zasilania — cecha ograniczająca ryzyko uszkodzenia modułu przy nieprawidłowym podłączeniu biegunów zasilania.
- Konstrukcja Open Frame — moduł nie posiada własnej obudowy i jest przeznaczony do zabudowy w docelowym systemie.
Zastosowanie
Przetwornica może zostać wykorzystana w układach, w których potrzebne jest podniesienie i dopasowanie napięcia stałego. Przykładowe zastosowania wynikające z danych technicznych produktu to:
- uzyskanie napięcia 48 VDC do zasilania PoE z napięcia 12 VDC lub 24 VDC,
- integracja z układem zasilanym z zasilacza buforowego,
- zabudowa w obudowach serii ABOX,
- montaż na otworowanej blasze montażowej z rastrem 10,8 mm,
- budowa układów wymagających regulowanego napięcia wyjściowego w zakresie 12–48 VDC.
Montaż i konstrukcja
Model ASUC-50-AD0-OF jest modułem bez obudowy, przeznaczonym do samodzielnej zabudowy. Zastosowane zatrzaskowe kołki dystansowe oraz otwory montażowe rozmieszczone w rastrze 10,8 mm umożliwiają instalację w kompatybilnych elementach systemu montażowego. Moduł może być montowany pionowo lub poziomo w odpowiednio przygotowanej, otworowanej części obudowy albo na blasze montażowej.
Specyfikacja techniczna
| Producent | ATTE |
| Model | ASUC-50-AD0-OF |
| Typ urządzenia | Nieizolowana, podnosząca przetwornica DC/DC |
| Napięcie zasilania | 10–30 VDC |
| Napięcie wyjściowe | 12–48 VDC |
| Moc wyjściowa | 50 W przy 12 V |
| Sprawność | 93% przy Vin=12 V, Pout=50 W |
| Prąd jałowy przetwornicy | 27 mA przy 12 V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Ochrona | Odporność na odwrotną polaryzację napięcia zasilania |
| Konstrukcja obudowy | Brak obudowy – moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Zakres temperatur pracy | -20 do +40°C |
| Wymiary | 40 × 61 × 16 mm |
| Waga | 0,03 kg |
| Funkcja prostownika | Nie |
| Funkcja UPS | Nie |
| Gniazdo USB | Nie |
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | Przetwornica DC/DC |
| Rodzina produktu | Konwertery napięcia |
| Oznaczenie modelu | ASUC-50-AD0-OF |
| Wariant konstrukcyjny | OF – Open Frame, moduł do zabudowy |
| Parametr mocy | 50 W – zgodnie ze specyfikacją produktu: 50 W przy 12 V |
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Nie podano |
| Materiał powłoki | Nie dotyczy |
| Materiał przewodnika | Nie dotyczy |
| Długość | Nie dotyczy |
| Typ złącza | Nie podano |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 40 mm |
| Głębokość | 61 mm |
| Wysokość | 16 mm |
| Kolor | Nie podano |
| Seria | Nie podano |
| Dodatkowe parametry | Nieizolowana przetwornica podnosząca napięcie, wyjście 12–48 VDC, zasilanie 10–30 VDC, konstrukcja Open Frame |
Informacja o producencie
Producentem przetwornicy ASUC-50-AD0-OF jest ATTE. Produkt należy do kategorii zasilania i konwerterów napięcia.
FAQ – najczęściej zadawane pytania
Czy ASUC-50-AD0-OF podnosi napięcie?
Tak. Jest to podnosząca, nieizolowana przetwornica DC/DC. Napięcie wejściowe może wynosić 10–30 VDC, a napięcie wyjściowe można regulować w zakresie 12–48 VDC.
Czy przetwornica może uzyskać napięcie 48 VDC?
Tak. Zakres napięcia wyjściowego obejmuje 48 VDC. Jednym z opisanych zastosowań jest uzyskanie napięcia PoE 48 VDC z napięcia 12 VDC lub 24 VDC.
Czy urządzenie ma własną obudowę?
Nie. Wariant OF oznacza konstrukcję Open Frame, czyli moduł przeznaczony do zabudowy w obudowie lub na blasze montażowej.
Jakie są wymiary modułu?
Wymiary przetwornicy wynoszą 40 × 61 × 16 mm.
W jaki sposób sygnalizowana jest praca urządzenia?
Obecność napięcia wyjściowego sygnalizuje dioda LED1.
Czy przetwornica ma funkcję UPS, prostownika lub gniazdo USB?
Nie. Zgodnie ze specyfikacją produkt nie posiada funkcji prostownika, funkcji UPS ani gniazda USB.
