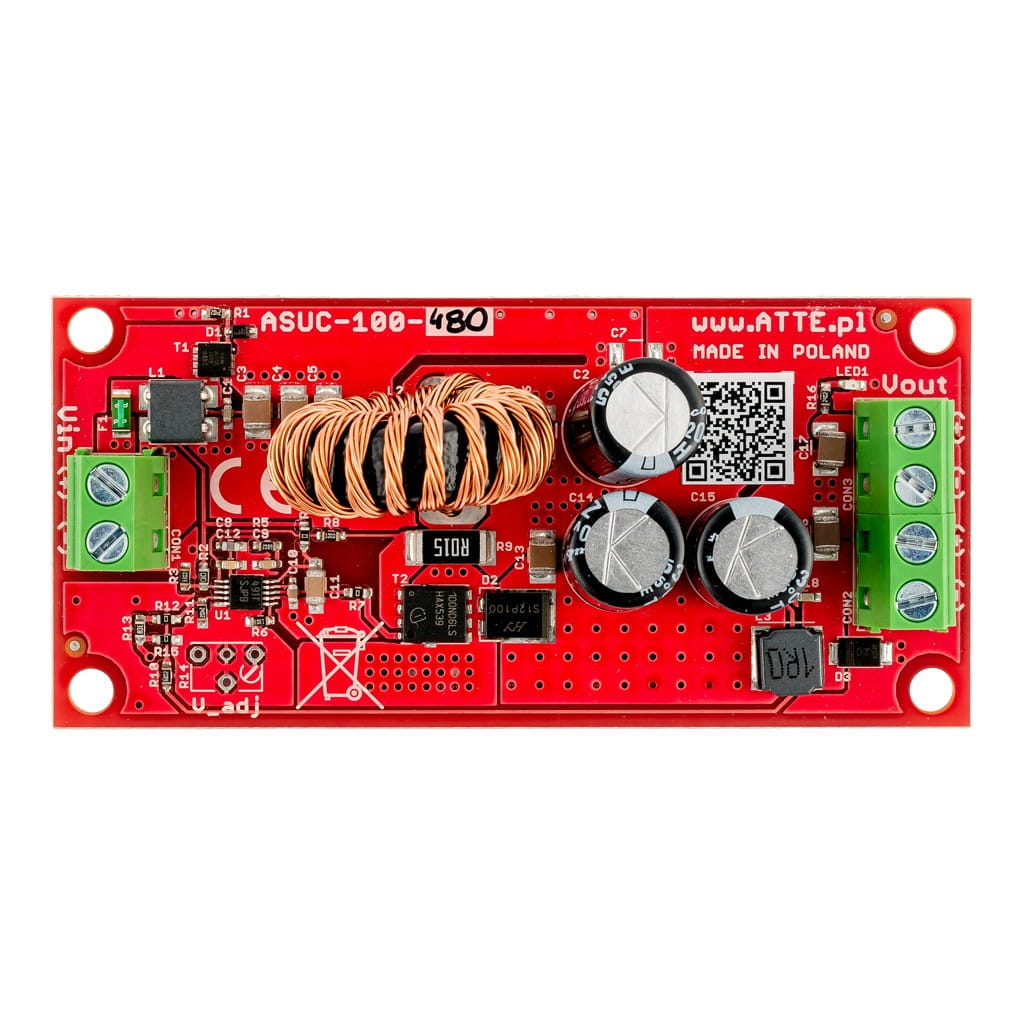

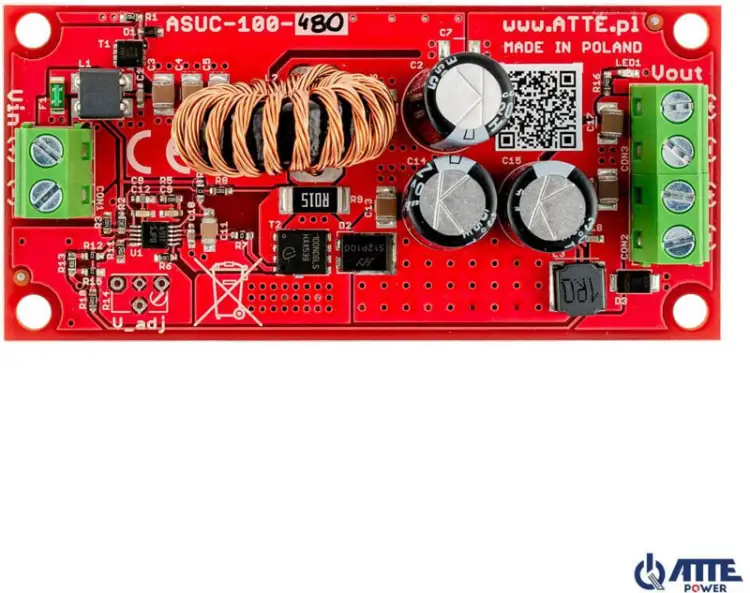

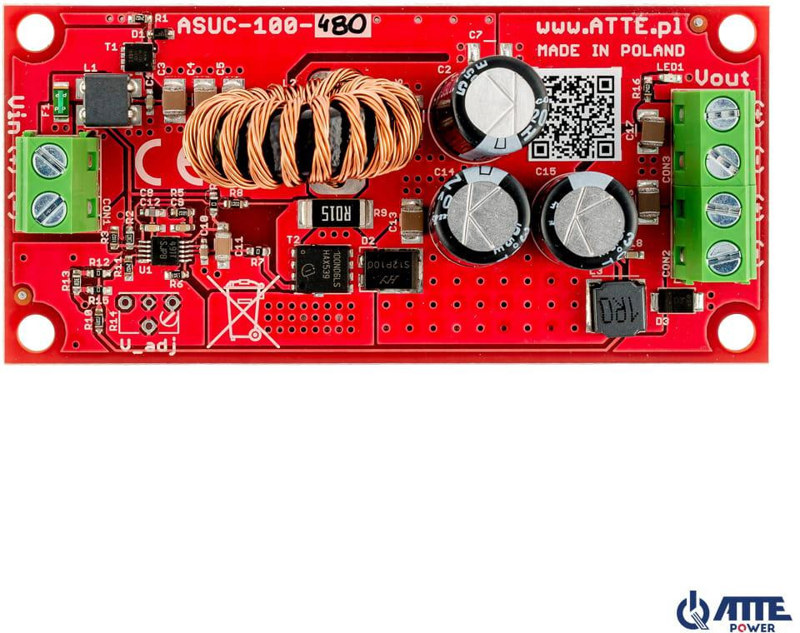

Przetwornica DC/DC ATTE ASUC-100-480-OF
Model: ASUC-100-480-OF
SKU: 18123 | EAN: 5902143690702
Opis produktu
ATTE ASUC-100-480-OF to nieizolowana przetwornica DC/DC podnosząca napięcie wejściowe do stałej wartości 48 VDC. Moduł pracuje z napięciem zasilania od 10 do 30 VDC, dzięki czemu może współpracować ze źródłami 12 VDC oraz 24 VDC. Rozwiązanie sprawdza się między innymi przy wytwarzaniu napięcia 48 VDC dla zasilania PoE z instalacji niskonapięciowych.
Kompaktowa konstrukcja do zabudowy pozwala umieścić przetwornicę wewnątrz urządzenia lub systemu zasilającego. Moc wyjściowa wynosi do 120 W przy napięciu wejściowym 24 VDC oraz do 80 W przy zasilaniu 12 VDC.
Najważniejsze korzyści
- Stałe napięcie wyjściowe 48 VDC – odpowiednie do układów wymagających podwyższonego napięcia zasilania.
- Szeroki zakres napięcia wejściowego 10–30 VDC – możliwość zasilania z instalacji 12 VDC i 24 VDC.
- Moc do 120 W – przy napięciu wejściowym 24 VDC przetwornica dostarcza do 120 W mocy wyjściowej.
- Sprawność do 93% – parametr podany dla napięcia wejściowego 12 VDC i mocy wyjściowej 80 W.
- Zabezpieczenie przed odwrotną polaryzacją zasilania – zwiększa odporność modułu na nieprawidłowe podłączenie przewodów zasilających.
- Kompaktowy moduł do zabudowy – wymiary 40 × 83 × 27 mm oraz montaż na zatrzaskowych kołkach dystansowych ułatwiają integrację z urządzeniem.
Specyficzne funkcje
Przetwarzanie podwyższające: moduł zwiększa napięcie stałe z zakresu 10–30 VDC do ustalonego poziomu 48 VDC.
Konstrukcja nieizolowana: przetwornica jest układem DC/DC bez separacji galwanicznej pomiędzy wejściem i wyjściem.
Sygnalizacja LED: dioda LED1 informuje o obecności napięcia wyjściowego.
Modułowa forma montażu: urządzenie nie posiada własnej obudowy i jest przeznaczone do zabudowy.
Zastosowanie

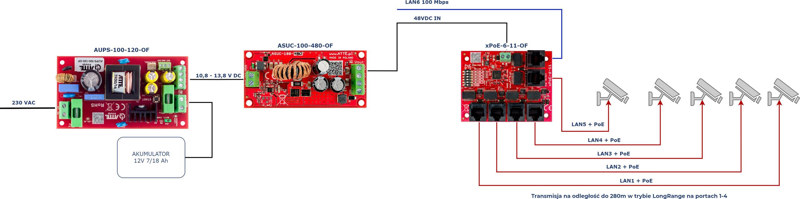

- wytwarzanie napięcia 48 VDC dla zasilania PoE,
- podwyższanie napięcia 12 VDC do 48 VDC,
- podwyższanie napięcia 24 VDC do 48 VDC,
- integracja z zasilaczem buforowym dostarczającym napięcie 12 VDC lub 24 VDC,
- zabudowa w urządzeniach i systemach wymagających źródła 48 VDC.
Informacje o producencie
Producent: ATTE
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: przetwornica DC/DC
- Rodzina produktu: przetwornica napięcia podwyższająca
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie dotyczy
- Długość: nie dotyczy
- Typ złącza: nie podano
- Wysokość Rack: nie dotyczy
- Szerokość: 40 mm – wymiar modułu
- Głębokość: 27 mm – wymiar modułu
- Kolor: nie podano
- Seria: ASUC
- Dodatkowe parametry: napięcie wyjściowe 48 VDC, moc do 120 W, model ASUC-100-480-OF
Interpretacja danych technicznych
Oznaczenie ASUC-100-480-OF wskazuje na urządzenie z rodziny przetwornic DC/DC. Zgodnie z podaną specyfikacją model ten podnosi napięcie wejściowe do 48 VDC. Końcówka „480” jest zgodna z ustalonym napięciem wyjściowym 48 VDC, natomiast pozostałe elementy oznaczenia stanowią identyfikację konkretnego modelu producenta.
Specyfikacja techniczna
| Typ urządzenia | Nieizolowana przetwornica DC/DC podnosząca napięcie |
| Model | ASUC-100-480-OF |
| Napięcie zasilania | 10–30 VDC |
| Napięcie wyjściowe | 48 VDC ±2% |
| Moc wyjściowa | 120 W przy napięciu wejściowym 24 VDC; 80 W przy napięciu wejściowym 12 VDC |
| Sprawność | 93% przy Vin = 12 V i Pout = 80 W |
| Prąd jałowy przetwornicy | 27 mA przy napięciu wejściowym 12 V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Odporność na odwrotną polaryzację | Tak |
| Funkcja prostownika | Nie |
| Funkcja UPS | Nie |
| Gniazdo USB | Nie |
| Konstrukcja obudowy | Brak – moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe; otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | Od -20°C do +40°C |
| Wymiary | 40 × 83 × 27 mm |
| Waga | 0,036 kg według specyfikacji technicznej; w danych feedu podano 0,040 kg |
| Producent | ATTE |
| SKU | 18123 |
| EAN | 5902143690702 |
FAQ
Czy przetwornica ma napięcie wyjściowe 48 VDC?
Tak. Ustalone napięcie wyjściowe wynosi 48 VDC ±2%.
Jaki jest zakres napięcia wejściowego?
Przetwornica może być zasilana napięciem stałym od 10 do 30 VDC.
Czy model ASUC-100-480-OF może pracować z instalacją 12 VDC i 24 VDC?
Tak. Specyfikacja obejmuje napięcie wejściowe 10–30 VDC, a podane wartości mocy dotyczą zasilania 12 VDC oraz 24 VDC.
Jaka jest maksymalna moc wyjściowa?
Maksymalna podana moc wyjściowa wynosi 120 W przy napięciu wejściowym 24 VDC. Przy zasilaniu 12 VDC moc wyjściowa wynosi 80 W.
Czy urządzenie jest dostarczane w obudowie?
Nie. Jest to moduł do zabudowy, bez własnej obudowy.
Jak sygnalizowana jest praca przetwornicy?
Obecność napięcia wyjściowego sygnalizuje dioda LED1.
Czy przetwornica ma funkcję UPS lub prostownika?
Nie. W danych technicznych funkcja UPS oraz funkcja prostownika są oznaczone jako niedostępne.
