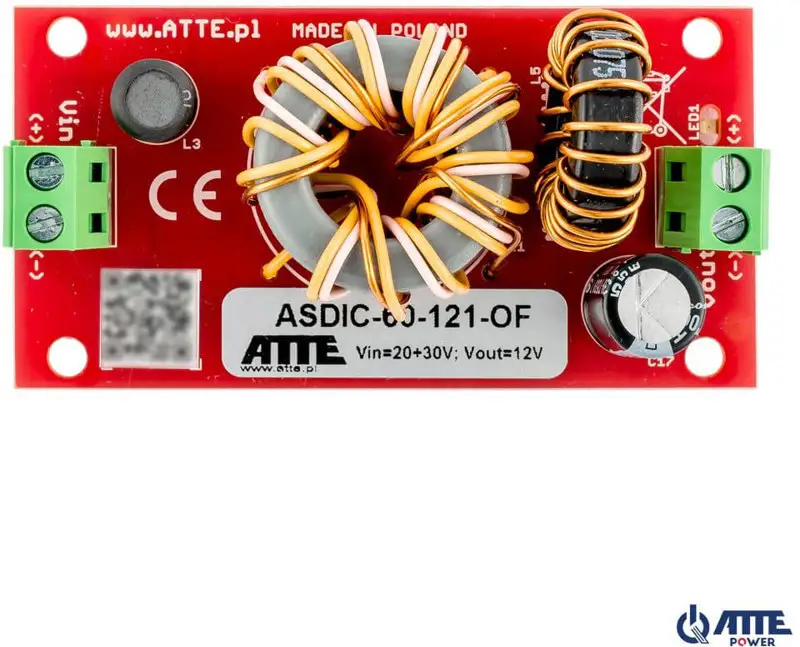

Przetwornica DC/DC ATTE ASDIC-60-121-OF
ATTE ASDIC-60-121-OF to modułowa przetwornica obniżająca napięcie stałe. Urządzenie przyjmuje napięcie wejściowe z zakresu 20–30 VDC i zapewnia stabilne napięcie wyjściowe 12 VDC z tolerancją ±2%. Konstrukcja z izolacją galwaniczną pomiędzy wejściem a wyjściem sprawdza się w systemach, w których konieczne jest rozdzielenie obwodów zasilania oraz ograniczenie zakłóceń.
Model w wykonaniu OF (Open Frame) jest modułem bez własnej obudowy, przeznaczonym do zabudowy w wybranej obudowie lub na otworowanej blasze montażowej. Niewielkie wymiary 75 × 39 × 30 mm ułatwiają integrację z rozwiązaniami systemowymi.
Najważniejsze korzyści
- Izolacja galwaniczna 1,5 kV pomiędzy wejściem i wyjściem pomaga rozdzielić obwody zasilania.
- Stabilne wyjście 12 VDC ±2% umożliwia zasilanie urządzeń wymagających tego poziomu napięcia.
- Zakres wejściowy 20–30 VDC pozwala stosować moduł w instalacjach zasilanych napięciem stałym.
- Moc wyjściowa do 60 W przy 24 V zapewnia odpowiedni zapas dla obsługiwanych układów w ramach określonej specyfikacji.
- Konstrukcja Open Frame umożliwia zabudowę w dopasowanej obudowie lub na systemowej blasze montażowej.
- Kompaktowe wymiary i masa około 0,05 kg ułatwiają montaż w ograniczonej przestrzeni.
Zastosowanie
Przetwornica jest przeznaczona do obniżania napięcia w systemach telewizji przemysłowej oraz innych układach, w których wymagane jest uzyskanie napięcia 12 VDC z wejściowego napięcia 20–30 VDC.
Izolacja galwaniczna może być wykorzystana w instalacjach, gdzie konieczne jest rozdzielenie obwodów lub ograniczenie zakłóceń występujących w nieizolowanych systemach zasilania DC, w tym zakłóceń obrazu.
Sposoby wykorzystania
- zasilanie elementów systemów telewizji przemysłowej napięciem 12 VDC,
- tworzenie izolowanego obwodu zasilania w instalacji DC,
- konwersja napięcia 20–30 VDC do stabilnego poziomu 12 VDC,
- zabudowa w obudowie systemowej lub na otworowanej blasze montażowej,
- ograniczanie zakłóceń związanych z nieizolowanym zasilaniem stałoprądowym.
Specyficzne funkcje produktu
Przetwarzanie DC/DC oznacza konwersję napięcia stałego na inne napięcie stałe. W tym modelu napięcie wejściowe 20–30 VDC jest obniżane do 12 VDC.
Izolacja galwaniczna oddziela elektrycznie stronę wejściową od wyjściowej. Wartość izolacji określono na poziomie 1,5 kV.
Wykonanie Open Frame oznacza brak zamkniętej obudowy. Moduł można przeznaczyć do zabudowy w obudowie lub na elementach montażowych z otworami w rastrze 10,8 mm.
Specyfikacja techniczna
| Producent | ATTE |
| Model | ASDIC-60-121-OF |
| Typ produktu | Przetwornica DC/DC |
| Rodzina produktu | ASDIC |
| Napięcie zasilania | 20–30 VDC |
| Napięcie wyjściowe | 12 VDC ±2% |
| Moc wyjściowa | 60 W przy 24 V |
| Sprawność | 90% przy 50 W |
| Izolacja | 1,5 kV |
| Konstrukcja obudowy | Brak – moduł do zabudowy, wykonanie Open Frame |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -20°C do +40°C |
| Wymiary | 75 × 39 × 30 mm |
| Waga | 0,051 kg |
| Funkcja prostownika | Nie |
| Funkcja UPS | Nie |
| Gniazdo USB | Nie |
| SKU | 18919 |
| EAN | 5902143690689 |
Parametry rozpoznane z nazwy produktu
| Typ produktu | Przetwornica DC/DC |
| Rodzina produktu | ASDIC |
| Oznaczenie mocy | 60 – moc wyjściowa 60 W przy 24 V |
| Oznaczenie napięcia | 12 – napięcie wyjściowe 12 VDC |
| Wykonanie | OF – Open Frame, moduł do zabudowy |
Dane nierozpoznane z nazwy produktu
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Brak danych |
| Materiał powłoki | Brak danych |
| Materiał przewodnika | Brak danych |
| Długość | Nie dotyczy |
| Typ złącza | Brak danych |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 39 mm |
| Głębokość | 30 mm |
| Kolor | Brak danych |
Producent
Producentem przetwornicy jest ATTE. Model ASDIC-60-121-OF należy do rodziny modułów DC/DC przeznaczonych do zabudowy.
FAQ – najczęściej zadawane pytania
Czy przetwornica obniża napięcie?
Tak. Urządzenie konwertuje napięcie wejściowe 20–30 VDC na napięcie wyjściowe 12 VDC.
Czy wejście i wyjście są od siebie odizolowane?
Tak. Model ma izolację galwaniczną pomiędzy wejściem a wyjściem o wartości 1,5 kV.
Czy urządzenie ma własną obudowę?
Nie. Jest to moduł w wykonaniu Open Frame, przeznaczony do zabudowy w wybranej obudowie lub na odpowiednim elemencie montażowym.
Jak można zamontować moduł?
Do montażu służą zatrzaskowe kołki dystansowe oraz otwory montażowe rozmieszczone w rastrze 10,8 mm.
Jaka jest maksymalna moc wyjściowa?
Podana moc wyjściowa wynosi 60 W przy napięciu zasilania 24 V.
Czy przetwornica ma funkcję UPS, prostownika lub gniazdo USB?
Nie. Produkt nie ma funkcji UPS, funkcji prostownika ani gniazda USB.
