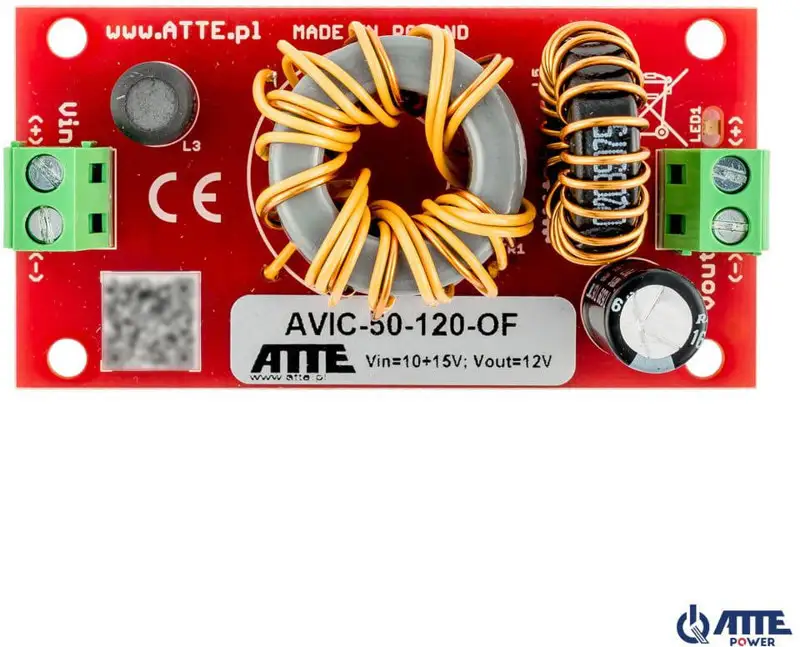

Przetwornica ATTE DC/DC AVIC-50-120-OF 10–15V 50W 4A
ATTE AVIC-50-120-OF to modułowa przetwornica DC/DC przeznaczona do konwersji napięcia wejściowego 10–15 VDC na stabilizowane napięcie wyjściowe 12 VDC. Urządzenie zapewnia prąd wyjściowy do 4 A oraz moc wyjściową 50 W, dzięki czemu może zasilać urządzenia wymagające napięcia 12 VDC w instalacjach i układach elektronicznych.
Konstrukcja w formie modułu do zabudowy ułatwia integrację z projektowanym systemem. Kompaktowe wymiary 39 × 76 × 35 mm oraz montaż na zatrzaskowych kołkach dystansowych pozwalają na uporządkowane umieszczenie przetwornicy wewnątrz obudowy lub urządzenia.
NAJWAŻNIEJSZE KORZYŚCI
- Stabilne napięcie wyjściowe 12 VDC z tolerancją ±2% pozwala zasilać urządzenia wymagające określonego poziomu napięcia.
- Moc wyjściowa do 50 W i prąd 4 A umożliwiają obsługę odbiorników o odpowiednim zapotrzebowaniu na energię.
- Szeroki zakres napięcia wejściowego 10–15 VDC ułatwia zastosowanie w układach zasilanych napięciem stałym o zmiennej wartości w tym zakresie.
- Zabezpieczenie przed zwarciem wyjścia na poziomie 6 A zwiększa ochronę układu w przypadku wystąpienia zwarcia po stronie wyjściowej.
- Izolacja 2 kV stanowi istotny parametr przy projektowaniu układów wykorzystujących separację obwodów.
- Kompaktowy moduł do zabudowy z otworami montażowymi w rastrze 10,8 mm ułatwia instalację w dedykowanej obudowie lub urządzeniu.
ZASTOSOWANIE

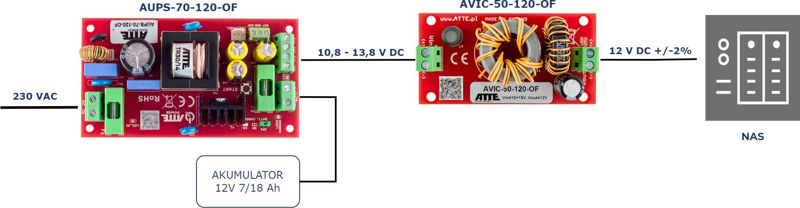

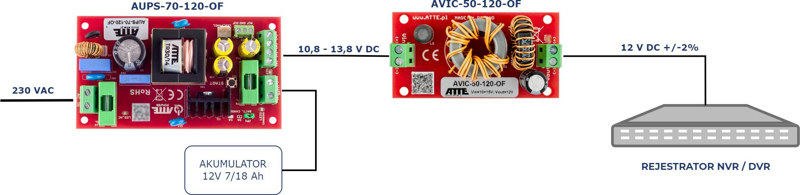

Przetwornica jest przeznaczona do układów, w których wymagane jest uzyskanie napięcia 12 VDC z wejściowego napięcia stałego w zakresie 10–15 VDC. Moduł może znaleźć zastosowanie między innymi w:
- układach zasilania urządzeń elektronicznych pracujących przy napięciu 12 VDC,
- zabudowanych systemach zasilających wymagających konwersji napięcia stałego,
- instalacjach, w których istotna jest izolacja obwodów na poziomie 2 kV,
- projektowanych urządzeniach i szafach, w których moduł montowany jest na kołkach dystansowych.
Przed zastosowaniem należy sprawdzić, czy parametry odbiornika nie przekraczają maksymalnego prądu 4 A oraz mocy 50 W.
SPECYFICZNE FUNKCJE PRODUKTU
- Konwersja DC/DC
- Przetwornica zmienia napięcie stałe z zakresu 10–15 VDC na napięcie wyjściowe 12 VDC.
- Stabilizacja napięcia wyjściowego
- Napięcie wyjściowe wynosi 12 VDC z tolerancją ±2%, zgodnie ze specyfikacją urządzenia.
- Ochrona przed zwarciem
- Wyjście wyposażono w zabezpieczenie przed zwarciem określone na poziomie 6 A.
- Modułowa konstrukcja
- Przetwornica jest przeznaczona do zabudowy i nie stanowi kompletnego urządzenia z obudową zewnętrzną.
- Niski prąd jałowy
- Prąd pobierany przez przetwornicę bez obciążenia wynosi 14 mA.
- Brak funkcji dodatkowych
- Model nie posiada funkcji prostownika, funkcji UPS ani gniazda USB.
DANE TECHNICZNE
| Producent: | ATTE |
| Model: | AVIC-50-120-OF |
| Typ produktu: | Przetwornica DC/DC |
| Rodzina produktu: | Konwertery napięcia |
| Napięcie zasilania: | 10–15 VDC |
| Napięcie wyjściowe: | 12 VDC ±2% |
| Prąd wyjściowy: | 4 A |
| Moc wyjściowa: | 50 W |
| Izolacja: | 2 kV |
| Prąd jałowy przetwornicy: | 14 mA |
| Zabezpieczenie: | Przed zwarciem wyjścia na poziomie 6 A |
| Zakres temperatur pracy: | −25°C do +50°C |
| Konstrukcja obudowy: | Moduł do zabudowy |
| Wymiary (S × W × G): | 39 × 76 × 35 mm |
| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
PARAMETRY ROZPOZNANE Z NAZWY PRODUKTU
| Typ produktu: | Przetwornica DC/DC |
| Rodzina produktu: | Konwerter napięcia |
| Napięcie wejściowe: | 10–15 VDC |
| Napięcie wyjściowe: | 12 VDC |
| Moc wyjściowa: | 50 W |
| Prąd wyjściowy: | 4 A |
| Konstrukcja: | Moduł do zabudowy |
| Kolor: | Nie podano w danych źródłowych |
| Wysokość Rack: | Nie dotyczy / nie podano |
| Dodatkowe parametry: | Model AVIC-50-120-OF, izolacja 2 kV, zabezpieczenie zwarciowe 6 A |
INFORMACJE IDENTYFIKACYJNE
| SKU: | 17750 |
| EAN: | 5902143690207 |
| Waga: | 0,0500 kg |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
O PRODUCENCIE
Producentem przetwornicy AVIC-50-120-OF jest ATTE.
FAQ – NAJCZĘŚCIEJ ZADAWANE PYTANIA
Jakie napięcie należy podać na wejście przetwornicy?
Urządzenie wymaga napięcia stałego w zakresie od 10 do 15 VDC.
Jakie napięcie jest dostępne na wyjściu?
Przetwornica zapewnia napięcie wyjściowe 12 VDC z tolerancją ±2%.
Jaki maksymalny prąd może dostarczyć urządzenie?
Maksymalny prąd wyjściowy wynosi 4 A, a maksymalna moc wyjściowa to 50 W.
Czy przetwornica ma zabezpieczenie zwarciowe?
Tak. Wyjście zostało wyposażone w zabezpieczenie przed zwarciem na poziomie 6 A.
Jak zamontować moduł?
Model AVIC-50-120-OF jest przeznaczony do zabudowy. Montaż odbywa się z wykorzystaniem zatrzaskowych kołków dystansowych oraz otworów montażowych rozmieszczonych w rastrze 10,8 mm.
Czy urządzenie ma funkcję UPS, prostownika lub gniazdo USB?
Nie. Według danych technicznych przetwornica nie posiada funkcji prostownika, funkcji UPS ani gniazda USB.
