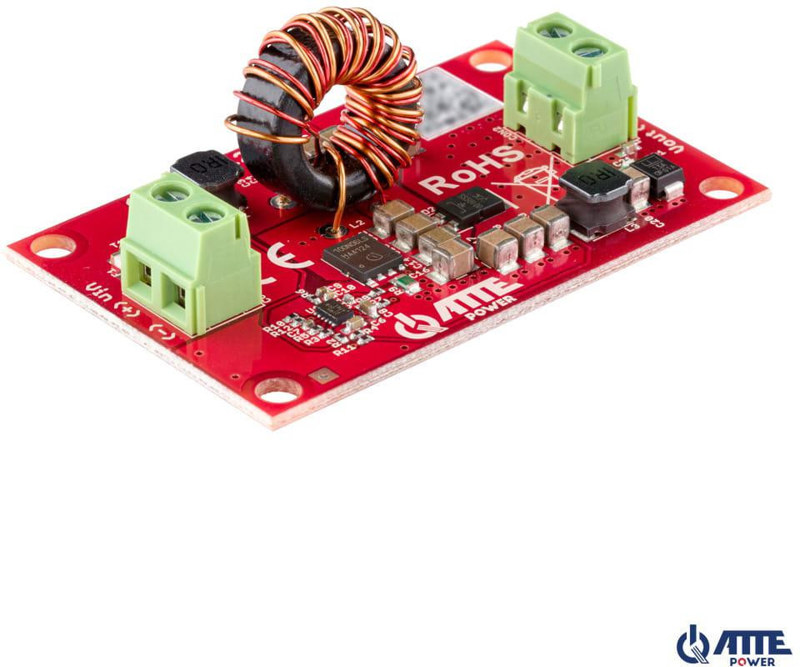

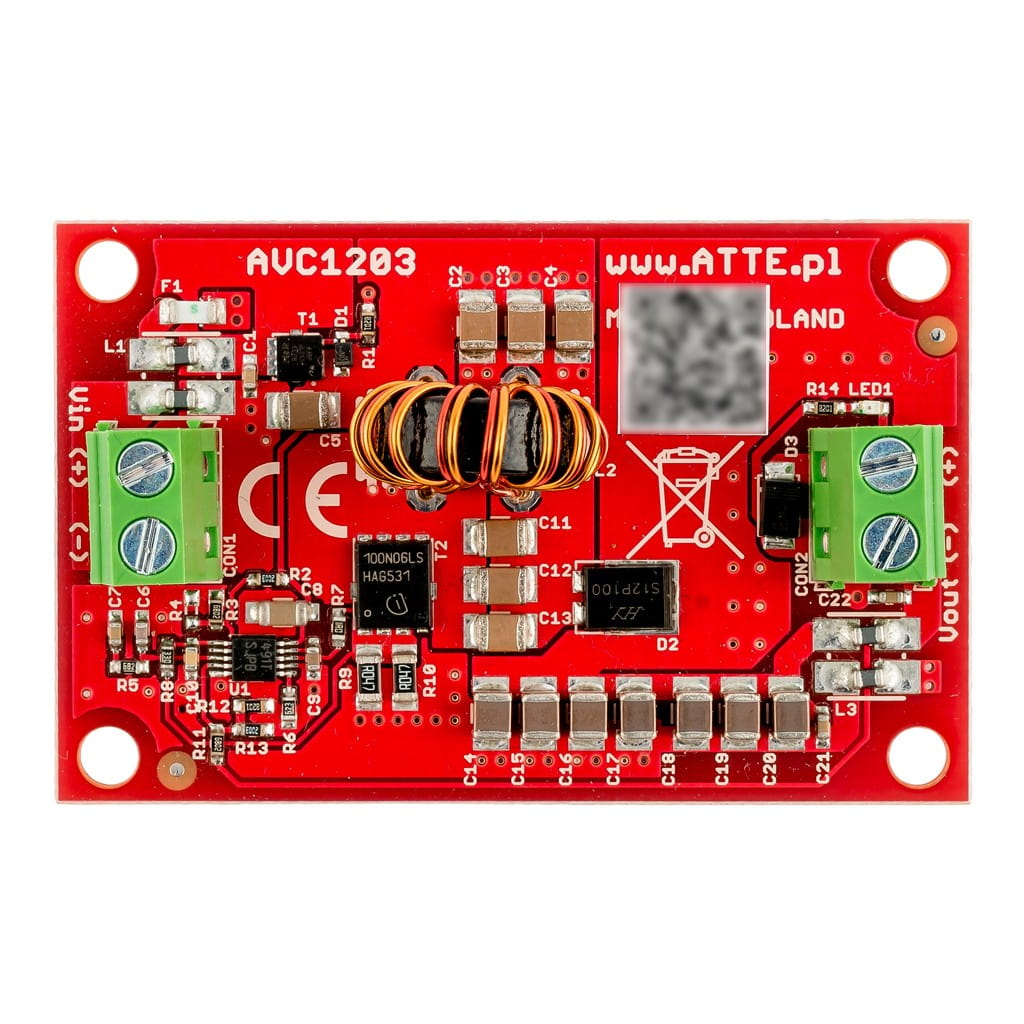

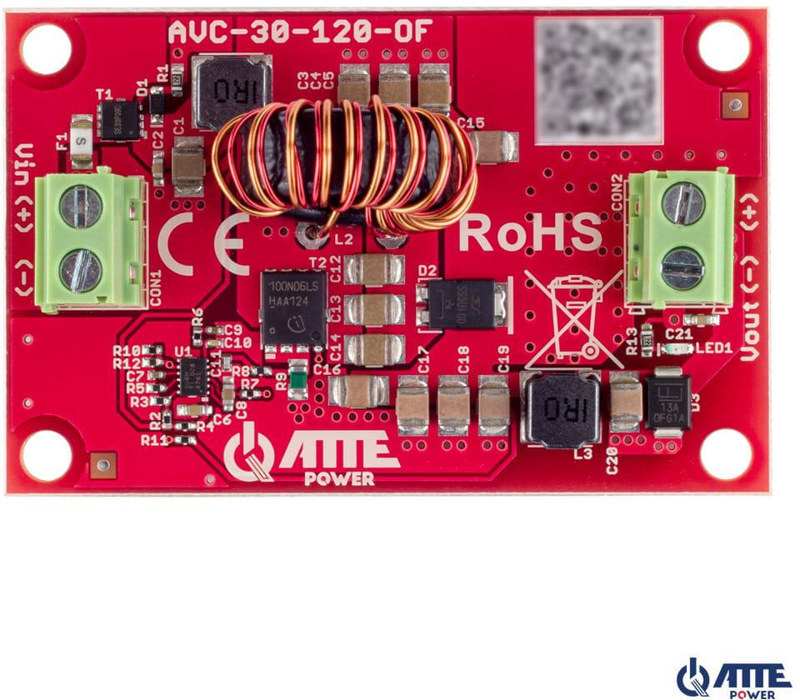

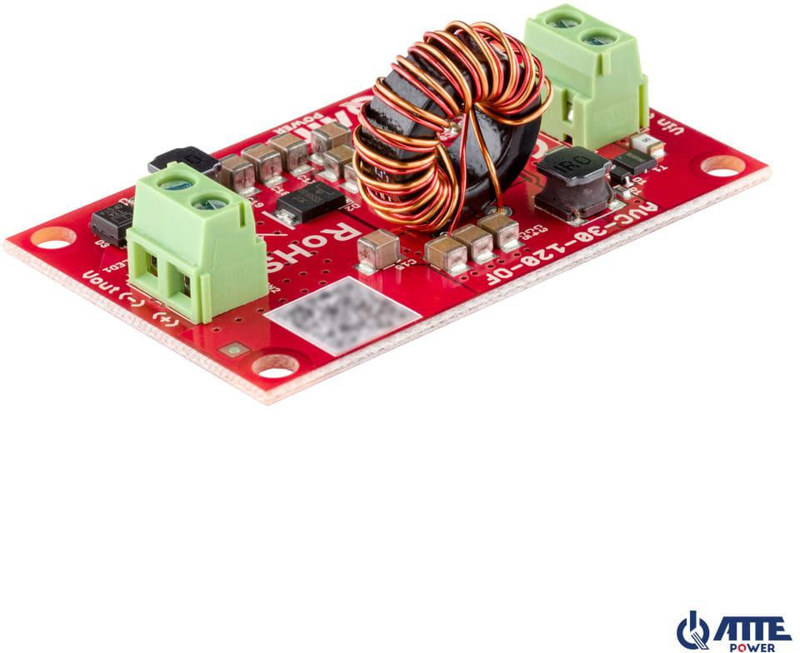

Przetwornica ATTE DC/DC AVC-30-120-OF
Model: AVC-30-120-OF
ATTE AVC-30-120-OF to modułowa przetwornica DC/DC przeznaczona do uzyskania stabilizowanego napięcia wyjściowego 12 VDC z napięcia wejściowego w zakresie od 10 do 30 VDC. Urządzenie oferuje moc wyjściową do 30 W przy napięciu 12 V i zostało zaprojektowane jako moduł do zabudowy.
Najważniejsze korzyści
- Szeroki zakres napięcia wejściowego: obsługa zasilania od 10 do 30 VDC pozwala stosować przetwornicę w układach o różnym napięciu zasilającym.
- Stabilizowane napięcie wyjściowe: wyjście 12 VDC z tolerancją +/-5% jest dopasowane do urządzeń wymagających tego poziomu zasilania.
- Moc do 30 W: przy napięciu wyjściowym 12 V przetwornica może dostarczyć moc znamionową 30 W.
- Zabezpieczenie wyjścia: układ zabezpiecza wyjście przed zwarciem na poziomie 3 A.
- Kompaktowa konstrukcja: obudowa modułowa o wymiarach 40 x 60 x 24 mm ułatwia integrację z przeznaczonym do tego układem.
- Przystosowanie do montażu modułowego: zatrzaskowe kołki dystansowe i otwory montażowe w rastrze 10,8 mm ułatwiają instalację.
Opis funkcji i zastosowanie
Przetwornica DC/DC zmienia napięcie stałe na inne napięcie stałe. Model AVC-30-120-OF przyjmuje na wejściu napięcie od 10 do 30 VDC, a na wyjściu zapewnia 12 VDC +/-5%. Dzięki temu może być wykorzystany w układach, w których źródło zasilania ma inne napięcie niż wymagane przez zasilane urządzenie.
Maksymalna moc wyjściowa wynosi 30 W przy napięciu 12 V. Sprawność określona na poziomie 90% dotyczy warunków Vin=12 V i Pout=30 W. Prąd jałowy przetwornicy wynosi 5 mA przy napięciu 12 V.
Moduł może znaleźć zastosowanie w instalacjach i urządzeniach wymagających konwersji napięcia stałego z zakresu 10–30 VDC do 12 VDC, pod warunkiem zachowania parametrów wejściowych i wyjściowych określonych w specyfikacji. Jest przeznaczony do zabudowy, a nie do pracy jako samodzielne urządzenie z gniazdem USB. Nie pełni funkcji prostownika ani UPS.
Parametry techniczne
| Typ produktu | Przetwornica DC/DC |
| Model | AVC-30-120-OF |
| Napięcie zasilania | 10–30 VDC |
| Napięcie wyjściowe | 12 VDC +/-5% |
| Moc wyjściowa | 30 W przy 12 V |
| Sprawność | 90% przy Vin=12 V, Pout=30 W |
| Prąd jałowy przetwornicy | 5 mA przy 12 V |
| Zabezpieczenie | Zabezpieczenie przed zwarciem wyjścia na poziomie 3 A |
| Zakres temperatur pracy | -25°C do +50°C |
| Konstrukcja obudowy | Moduł do zabudowy |
| Wymiary (szer. x wys. x gł.) | 40 x 60 x 24 mm |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Funkcja prostownika | Nie |
| Funkcja UPS | Nie |
| Gniazdo USB | Nie |
| Waga według specyfikacji | 0,025 kg |
| Waga w danych feedu | 0,030 kg |
| Producent | ATTE |
| SKU | 16743 |
| Kod EAN | 5902143690191 |
| Kod PKWiU | 26.20.40.0 |
| Kod HS | 8473 30 |
| Kod CN2020 | 8473 30 20 |
Rozpoznane dane techniczne z nazwy produktu
| Typ produktu | Przetwornica |
| Rodzina produktu | Przetwornice DC/DC |
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Brak danych |
| Materiał powłoki | Brak danych |
| Materiał przewodnika | Brak danych |
| Długość | Nie dotyczy |
| Typ złącza | Brak danych |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 40 mm |
| Głębokość | 24 mm |
| Kolor | Brak danych |
| Seria | AVC |
| Dodatkowe parametry | Model AVC-30-120-OF, moc wyjściowa 30 W przy 12 V, wyjście 12 VDC +/-5%, moduł do zabudowy |
Interpretacja danych technicznych
Oznaczenie DC/DC wskazuje na konwersję napięcia stałego na napięcie stałe. Zakres wejściowy 10–30 VDC oznacza, że przetwornica jest przeznaczona do pracy ze źródłem napięcia stałego mieszczącym się w tym przedziale. Napięcie wyjściowe wynosi 12 VDC, z tolerancją +/-5%.
Parametr 30 W @12 V określa maksymalną moc wyjściową podaną dla napięcia 12 V. Zabezpieczenie zwarciowe wyjścia na poziomie 3 A zwiększa ochronę układu w przypadku zwarcia po stronie wyjściowej. Przed zastosowaniem należy sprawdzić, czy wymagania zasilanego urządzenia mieszczą się w podanych zakresach napięcia i mocy.
Sposoby wykorzystania
- konwersja napięcia stałego z zakresu 10–30 VDC do stabilizowanego poziomu 12 VDC,
- zasilanie urządzeń wymagających napięcia 12 VDC, jeśli ich pobór mocy nie przekracza 30 W,
- integracja z układami elektronicznymi wyposażonymi w miejsce na moduł do zabudowy,
- zastosowanie w instalacjach, w których dostępne napięcie zasilające różni się od wymaganego napięcia 12 VDC.
O producencie
Producentem przetwornicy AVC-30-120-OF jest ATTE. Produkt należy do kategorii zasilania i konwerterów napięcia.
FAQ – najczęściej zadawane pytania
Jakie napięcie można podłączyć do wejścia przetwornicy?
Urządzenie jest przeznaczone do zasilania napięciem stałym w zakresie od 10 do 30 VDC.
Jakie napięcie jest dostępne na wyjściu?
Przetwornica zapewnia napięcie wyjściowe 12 VDC z tolerancją +/-5%.
Jaka jest maksymalna moc wyjściowa?
Maksymalna moc wyjściowa wynosi 30 W przy napięciu 12 V.
Czy model AVC-30-120-OF ma zabezpieczenie przeciwzwarciowe?
Tak. Wyjście jest zabezpieczone przed zwarciem na poziomie 3 A.
Czy przetwornica ma funkcję UPS lub prostownika?
Nie. Zgodnie z danymi technicznymi produkt nie ma funkcji UPS ani prostownika.
Czy urządzenie ma gniazdo USB?
Nie. Model AVC-30-120-OF nie jest wyposażony w gniazdo USB.
Jak zamontować moduł?
Przetwornica jest przeznaczona do zabudowy. Do montażu służą zatrzaskowe kołki dystansowe oraz otwory montażowe rozmieszczone w rastrze 10,8 mm.
W jakiej temperaturze może pracować urządzenie?
Deklarowany zakres temperatur pracy wynosi od -25°C do +50°C.
