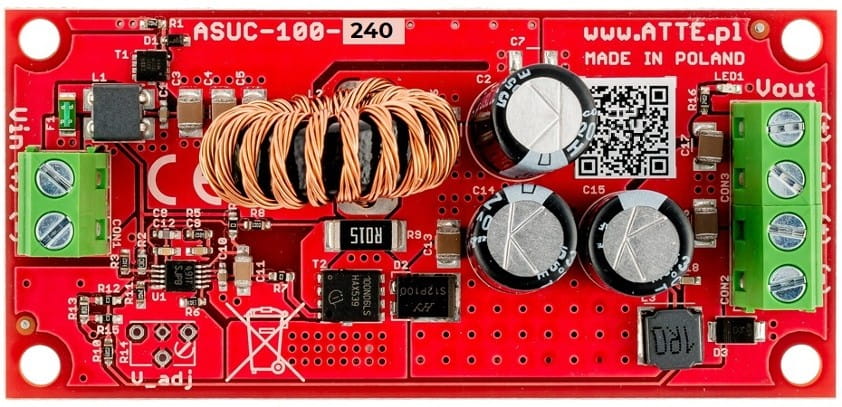

Przetwornica ATTE ASUC-100-240-OF
Model: ASUC-100-240-OF
SKU: 21081 | EAN: 5902143690696
ATTE ASUC-100-240-OF to nieizolowana przetwornica DC/DC podnosząca napięcie. Moduł został przeznaczony do uzyskiwania stabilnego napięcia wyjściowego 24 VDC z napięcia wejściowego mieszczącego się w zakresie od 10 do 24 VDC. Dzięki konstrukcji modułowej może być instalowany wewnątrz projektowanego urządzenia lub systemu.
Przeznaczenie i zastosowanie
Przetwornica służy do konwersji napięcia stałego na ustalone napięcie wyjściowe 24 VDC. Jednym z typowych zastosowań jest wytwarzanie napięcia 24 VDC z napięcia 12 VDC pochodzącego z zasilacza buforowego.
Urządzenie może być wykorzystane między innymi:
- w systemach wymagających zasilania 24 VDC z dostępnego źródła napięcia stałego 10–24 VDC,
- jako moduł podnoszący napięcie z 12 VDC do 24 VDC,
- w urządzeniach i instalacjach, w których przetwornica może zostać zabudowana wewnątrz obudowy,
- w układach zasilania wykorzystujących zasilacz buforowy 12 VDC.
Najważniejsze korzyści
- Stabilne napięcie wyjściowe 24 VDC z tolerancją +/-2%.
- Szeroki zakres napięcia wejściowego od 10 do 24 VDC, ułatwiający dopasowanie modułu do różnych źródeł zasilania stałego.
- Podwyższanie napięcia DC/DC, w tym konwersja 12 VDC do 24 VDC.
- Wysoka sprawność sięgająca 93% dla napięcia wejściowego 12 V i mocy wyjściowej 80 W.
- Duża moc wyjściowa przy kompaktowych wymiarach modułu: do 120 W przy 24 V.
- Odporność na odwrotną polaryzację napięcia zasilania oraz sygnalizacja obecności napięcia wyjściowego za pomocą diody LED.
Specyficzne funkcje produktu
Nieizolowana przetwornica DC/DC
Moduł podnosi napięcie stałe z zakresu wejściowego 10–24 VDC do ustalonego poziomu 24 VDC. Jest to konstrukcja nieizolowana, przeznaczona do zabudowy w docelowym urządzeniu lub systemie.
Ustalone napięcie wyjściowe
Napięcie wyjściowe wynosi 24 VDC +/-2%, dzięki czemu moduł może zasilać układy wymagające tego poziomu napięcia.
Sygnalizacja pracy
Dioda LED1 sygnalizuje obecność napięcia wyjściowego. Pozwala to szybko sprawdzić stan wyjścia po podłączeniu zasilania.
Montaż modułowy
Przetwornica nie posiada własnej obudowy. Została wyposażona w zatrzaskowe kołki dystansowe oraz otwory montażowe rozmieszczone w rastrze 10,8 mm.
Specyfikacja techniczna
| Producent | ATTE |
| Model | ASUC-100-240-OF |
| Typ urządzenia | Nieizolowana przetwornica DC/DC podnosząca napięcie |
| Napięcie zasilania | 10–24 VDC |
| Napięcie wyjściowe | 24 VDC +/-2% |
| Moc wyjściowa | 120 W przy 24 V; 80 W przy 12 V |
| Sprawność | 93% przy Vin = 12 V i Pout = 80 W |
| Prąd jałowy przetwornicy | 27 mA przy 12 V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Odporność na odwrotną polaryzację | Tak |
| Funkcja prostownika | Nie |
| Funkcja UPS | Nie |
| Gniazdo USB | Nie |
| Konstrukcja obudowy | Brak – moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Zakres temperatur pracy | -20°C do +40°C |
| Wymiary | 40 x 83 x 27 mm |
| Masa | 0,040 kg |
| Kategoria | Zasilanie – konwertery napięcia |
| SKU | 21081 |
| EAN | 5902143690696 |
Parametry techniczne rozpoznane z nazwy produktu
| Typ produktu | Przetwornica DC/DC |
| Rodzina produktu | Konwertery napięcia |
| Zakres wejściowy wynikający z oznaczenia | 100–240 – oznaczenie modelu; szczegółowy zakres zasilania według specyfikacji: 10–24 VDC |
| Napięcie wyjściowe wynikające z oznaczenia | 24 VDC |
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Nie dotyczy |
| Materiał powłoki | Nie określono |
| Materiał przewodnika | Nie dotyczy |
| Długość | Nie dotyczy |
| Typ złącza | Nie określono |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 40 mm |
| Głębokość | 83 mm |
| Wysokość | 27 mm |
| Kolor | Nie określono |
| Seria | ASUC |
| Dodatkowe parametry | Model ASUC-100-240-OF, wyjście 24 VDC, moduł bez obudowy, do zabudowy |
Informacja o producencie
Producentem przetwornicy jest ATTE. Produkt nosi oznaczenie modelowe ASUC-100-240-OF i należy do kategorii konwerterów napięcia.
FAQ – najczęściej zadawane pytania
Czy przetwornica zamienia napięcie 12 VDC na 24 VDC?
Tak. Model ASUC-100-240-OF jest przetwornicą podnoszącą napięcie i może wytwarzać 24 VDC z napięcia wejściowego 12 VDC.
Jaki jest zakres napięcia wejściowego?
Przetwornica pracuje z napięciem zasilania od 10 do 24 VDC.
Jakie napięcie znajduje się na wyjściu?
Napięcie wyjściowe wynosi 24 VDC z tolerancją +/-2%.
Jaka jest moc wyjściowa modułu?
Moc wyjściowa wynosi 120 W przy napięciu 24 V oraz 80 W przy napięciu 12 V.
Czy urządzenie ma własną obudowę?
Nie. Jest to moduł przeznaczony do zabudowy, wyposażony w zatrzaskowe kołki dystansowe i otwory montażowe w rastrze 10,8 mm.
Jak sygnalizowana jest praca przetwornicy?
Dioda LED1 sygnalizuje obecność napięcia wyjściowego.
Czy model ASUC-100-240-OF ma funkcję UPS lub prostownika?
Nie. Produkt nie pełni funkcji UPS ani prostownika i nie posiada gniazda USB.
W jakiej temperaturze może pracować moduł?
Deklarowany zakres temperatur pracy wynosi od -20°C do +40°C.
