Podłączenie bramy do wideodomofonu to jedna z najbardziej praktycznych funkcji systemu kontroli dostępu. Po odebraniu połączenia użytkownik może zweryfikować osobę stojącą przed posesją, a następnie zwolnić elektrozaczep furtki albo wysłać impuls do napędu bramy. Nie jest potrzebny osobny pilot, a sterowanie odbywa się z poziomu monitora wewnętrznego, aplikacji lub panelu zgodnego z daną instalacją.
Integracja nie polega jednak na bezpośrednim połączeniu wideodomofonu z silnikiem bramy. Najczęściej wykorzystuje się wejście sterujące centrali napędu oraz odpowiednio dobrany moduł przekaźnikowy. Przekaźnik działa jak elektryczny przycisk: na krótko zwiera właściwe zaciski albo rozłącza obwód, zgodnie z wymaganiami automatyki. Dzięki temu wideodomofon nie zasila napędu, lecz przekazuje mu sygnał sterujący.
Jak działa sterowanie bramą z wideodomofonu?
Typowy układ składa się z kilku elementów:
- panelu zewnętrznego wideodomofonu, który wywołuje połączenie i przekazuje obraz;
- monitora lub aplikacji, z poziomu których użytkownik uruchamia otwarcie;
- modułu przekaźnikowego odpowiedzialnego za przełączenie obwodu;
- centrali automatyki bramy lub napędu z wejściem sterującym;
- zasilacza i przewodów dobranych do konkretnego układu.
Po naciśnięciu przycisku otwierania wideodomofon aktywuje wyjście. Moduł przekaźnikowy zwiera styki, a centrala bramy interpretuje ten sygnał jako komendę otwarcia, zatrzymania albo zmiany kierunku pracy. Sposób reakcji zależy od konfiguracji napędu. W wielu instalacjach wykorzystywane jest wejście impulsowe, ale dokładne oznaczenia i funkcje zacisków trzeba zawsze sprawdzić w dokumentacji konkretnej automatyki.
Trzy najczęstsze scenariusze integracji
1. Sterowanie elektrozaczepem furtki
Najprostszy wariant obejmuje furtkę wyposażoną w elektrozaczep lub inny element kontroli przejścia. Po rozmowie z osobą odwiedzającą użytkownik naciska przycisk na monitorze, a przekaźnik podaje lub odłącza zasilanie zgodnie z wymaganiami zamka. Furtka zostaje odblokowana na określony czas albo do momentu ponownego zamknięcia obwodu.
W takim układzie ważne jest rozróżnienie między wyjściem przeznaczonym do sterowania zamkiem a dodatkowym wyjściem przekaźnikowym. Jeżeli potrzebne jest odseparowanie obwodu wideodomofonu od obwodu elektrozaczepu, można zastosować uniwersalny moduł przekaźnika ACO CDN-PK. Jego zastosowanie należy dobrać do schematu konkretnego systemu i rodzaju zastosowanego zamka.
2. Sterowanie bramą wjazdową
W przypadku bramy przesuwnej, skrzydłowej lub garażowej wideodomofon nie steruje bezpośrednio silnikiem. Sygnał trafia do wejścia centrali napędu, które może być opisane na przykład jako wejście krok-po-kroku, START, OPEN albo wejście przycisku. Po otrzymaniu impulsu centrala wykonuje zaprogramowaną funkcję.
To rozwiązanie sprawdza się zarówno przy nowej instalacji, jak i podczas rozbudowy istniejącej automatyki. W ofercie automatyki bram znajdują się rozwiązania przeznaczone do różnych typów bram. Przy wyborze trzeba uwzględnić rodzaj bramy, sposób jej pracy, wymagania centrali oraz dostępność wejścia sterującego.
Przykładem napędu do bramy garażowej jest BFT Botticelli BT A650. Integracja z wideodomofonem wymaga w tym przypadku sprawdzenia dokumentacji napędu i ustalenia, które wejście służy do zewnętrznego wyzwalania funkcji. Nie należy podłączać przewodów do zacisków silnika ani przypadkowo ingerować w obwody zasilające napęd.
3. Dodatkowe wyjście przekaźnikowe
W bardziej rozbudowanych systemach jedno wyjście może obsługiwać furtkę, a drugie bramę. Dodatkowy przekaźnik może również sterować innym elementem instalacji, jeśli jego podłączenie i obciążenie są zgodne z dokumentacją urządzeń. Takie rozwiązanie jest przydatne na posesjach z osobnym wejściem dla pieszych i bramą wjazdową.
Do rozbudowy systemu ACO Familio PRO służy ACO PRO-I/O-60 – moduł dodatkowych wejść i wyjść. Pozwala zaplanować instalację z dodatkowymi funkcjami, ale sposób wykorzystania poszczególnych wejść i wyjść należy ustalić na podstawie instrukcji danego systemu oraz podłączanych urządzeń.
Moduł przekaźnikowy – kiedy jest potrzebny?
Moduł przekaźnikowy jest potrzebny przede wszystkim wtedy, gdy wideodomofon nie może bezpośrednio obsłużyć wymaganego obwodu albo gdy trzeba odseparować dwa układy elektryczne. Przekaźnik może pełnić funkcję elektrycznego styku bezpotencjałowego, czyli przekazywać komendę do centrali bez podawania na nią napięcia z niewłaściwego źródła.
W praktyce należy sprawdzić:
- czy centrala bramy oczekuje impulsu, stałego zwarcia czy rozwarcia obwodu;
- które zaciski wejścia sterującego są właściwe;
- czy wymagany jest styk NO, NC lub przełączny;
- czy moduł i jego styki mogą pracować w danym obwodzie;
- czy obwód zamka lub automatyki ma osobne zasilanie;
- czy czas aktywacji wyjścia jest odpowiedni dla sterowanego urządzenia.
Nie można zakładać, że każdy przekaźnik będzie działał identycznie. Nazwy zacisków, sposób wyzwalania oraz logika pracy mogą się różnić między urządzeniami. Dlatego schemat połączenia należy oprzeć na dokumentacji wideodomofonu, modułu i centrali automatyki.
Moduły ACO w instalacji wideodomofonowej
Systemy ACO mogą być rozbudowywane o moduły odpowiedzialne za dodatkowe funkcje sterujące. Dobór zależy od rodzaju zastosowanego urządzenia i oczekiwanego scenariusza pracy.

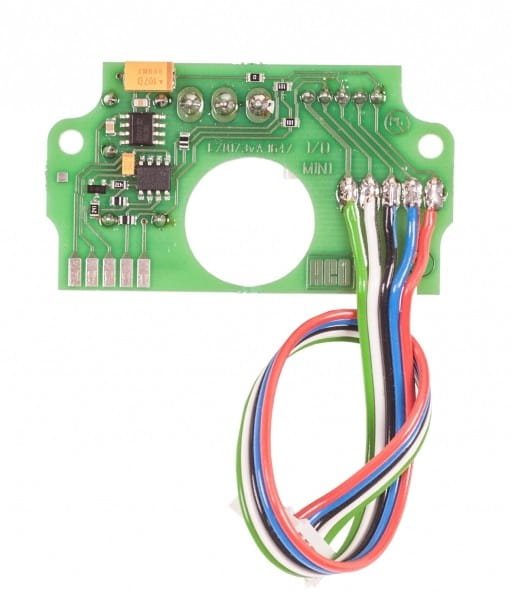

ACO I/O MINI jest modułem przeznaczonym do sterowania automatyką domową w określonych urządzeniach z serii FAM-P/PV. Może być rozważany wtedy, gdy instalacja bazuje na kompatybilnym rozwiązaniu ACO i potrzebne jest rozszerzenie funkcji sterowania. Przed zakupem trzeba potwierdzić zgodność modułu z konkretnym modelem urządzenia.
W przypadku systemu Familio PRO warto sprawdzić rozwiązania dostępne w kategorii moduły do systemów zabezpieczeń oraz w sekcji sterowniki. Takie podejście ułatwia dobranie elementu do architektury instalacji, zamiast stosowania przypadkowego przekaźnika bez potwierdzonej zgodności.
Przykładowy schemat logiczny podłączenia
Ogólny schemat instalacji można opisać w kilku krokach:
- Panel wideodomofonu przekazuje połączenie do monitora lub aplikacji.
- Użytkownik identyfikuje osobę i wybiera funkcję otwarcia furtki albo bramy.
- Wyjście wideodomofonu aktywuje odpowiedni moduł przekaźnikowy.
- Styk przekaźnika zwiera wejście sterujące centrali bramy lub steruje obwodem elektrozaczepu.
- Centrala napędu wykonuje zaprogramowaną funkcję, a użytkownik może obserwować wejście przez wideodomofon.
W przypadku instalacji z dwoma niezależnymi przejściami należy przypisać osobne wyjścia do furtki i bramy. Jeśli urządzenie oferuje tylko jedno wyjście, można zastosować dodatkowy moduł, o ile przewiduje to dokumentacja systemu. Nie należy łączyć wyjść równolegle bez potwierdzenia, że jest to dopuszczalne.
Wideodomofon IP a sterowanie bramą
W instalacjach IP komunikacja pomiędzy urządzeniami odbywa się w sieci, ale samo sterowanie bramą nadal wymaga właściwego wyjścia fizycznego albo kompatybilnego modułu wykonawczego. Oznacza to, że sama obecność portu sieciowego nie gwarantuje możliwości bezpośredniego uruchomienia napędu.
Przy projektowaniu systemu warto sprawdzić ofertę wideodomofonów IP i zweryfikować, jakie funkcje sterowania udostępnia wybrany model. Znaczenie ma również sposób konfiguracji dostępu, liczba obsługiwanych urządzeń oraz możliwość rozbudowy o dodatkowe wyjścia. W przypadku integracji z automatyką BFT lub innym napędem kluczowe jest potwierdzenie zgodności wejścia sterującego, a nie tylko zgodności komunikacji sieciowej.
Najczęstsze błędy podczas podłączania
Podanie napięcia na wejście centrali
Jednym z poważniejszych błędów jest podanie napięcia tam, gdzie centrala oczekuje wyłącznie styku lub impulsu. Może to spowodować nieprawidłową pracę, dlatego przed podłączeniem trzeba ustalić, jaki typ sygnału przyjmuje wejście napędu.
Podłączenie do niewłaściwych zacisków
Centrala może mieć osobne wejścia dla różnych funkcji: otwierania, stopu, fotokomórek, sterowania sekwencyjnego lub akcesoriów. Podłączenie przewodów do przypadkowych zacisków może zablokować pracę bramy albo wywołać nieoczekiwane działanie.
Brak rozdzielenia obwodów
Wideodomofon, elektrozaczep i automatyka bramy mogą wymagać różnych sposobów zasilania. Należy stosować zasilacze i moduły zgodnie z dokumentacją oraz unikać improwizowanych połączeń wspólnych przewodów.
Brak testu po montażu
Po wykonaniu podłączenia trzeba sprawdzić działanie w kilku sytuacjach: przy zamkniętej furtce, podczas pracy bramy, po zaniku zasilania oraz z poziomu każdego urządzenia, które ma mieć dostęp do funkcji otwierania. Warto również skontrolować, czy brama nie reaguje na przycisk przeznaczony wyłącznie do elektrozaczepu.
Jak przygotować instalację przed zakupem?
Przed wyborem wideodomofonu lub modułu warto zebrać podstawowe informacje:
- model panelu zewnętrznego i monitora;
- rodzaj systemu: analogowy, cyfrowy lub IP;
- model centrali i napędu bramy;
- typ furtki oraz zastosowanego zamka;
- odległość pomiędzy wideodomofonem, modułem i automatyką;
- dostępne przewody oraz istniejące zasilacze;
- oczekiwany scenariusz: osobne sterowanie furtką i bramą czy jedno wyjście.
Tak przygotowane informacje pozwalają uniknąć zakupu elementu, który nie pasuje do istniejącej instalacji. W razie wątpliwości warto oprzeć się na schematach producentów i skonsultować podłączenie z instalatorem mającym doświadczenie w automatyce bram oraz systemach kontroli dostępu.
Podsumowanie
Podłączenie bramy do wideodomofonu najczęściej polega na wykorzystaniu wyjścia przekaźnikowego i wejścia sterującego centrali napędu. Ten sam system może obsługiwać elektrozaczep furtki, bramę wjazdową lub bramę garażową, jednak każde urządzenie wymaga sprawdzenia sposobu sterowania i zgodności połączeń.
Przed zakupem dobierz wideodomofon, moduł oraz automatykę na podstawie konkretnego schematu instalacji. Sprawdź ofertę automatyki bram, wideodomofonów IP i modułów przekaźnikowych w VirtualEye, aby zaplanować wygodne i bezpieczne sterowanie wejściem.
