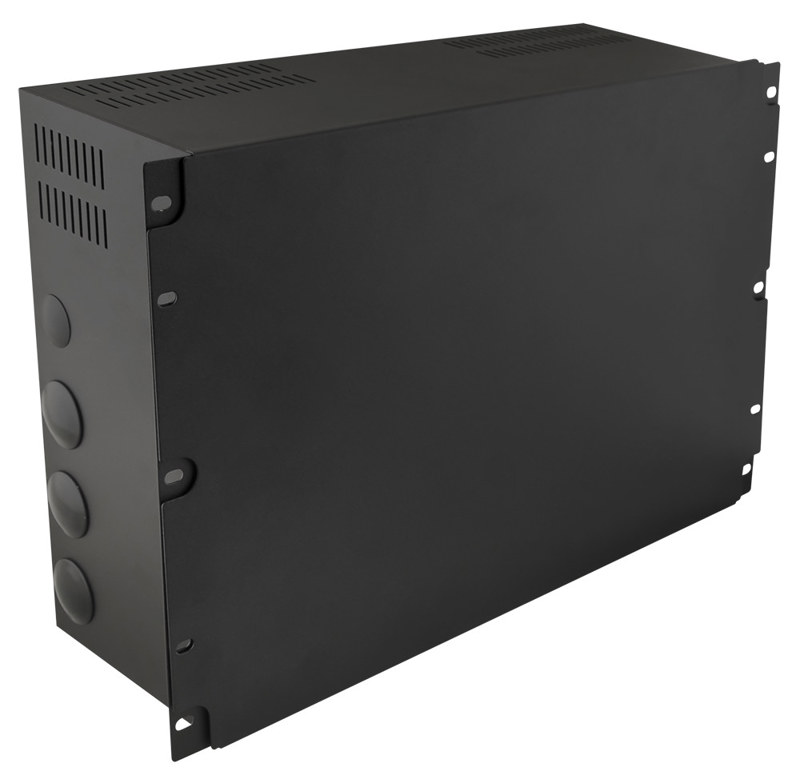

Obudowa alarmowa RACK dwupoziomowa PULSAR RAWO7
Model: RAWO7
Metalowa obudowa alarmowa do montażu w szafach Rack 19", przeznaczona do instalacji centrali alarmowej, modułów rozszerzeń oraz elementów zasilania. Dwupoziomowa konstrukcja zapewnia osobne miejsce na urządzenia alarmowe i osprzęt zasilający, a uchylna płyta montażowa ułatwia dostęp do zamontowanych komponentów.
Najważniejsze korzyści
- Dwupoziomowa organizacja instalacji – demontowana płyta montażowa I poziomu oraz uchylna blacha montażowa II poziomu pozwalają uporządkować centralę, moduły i elementy zasilania.
- Kompatybilność z formatem RACK 19" – obudowa ma wysokość montażową 7U i jest przeznaczona do mocowania doczołowego do profili RACK.
- Uniwersalne otworowanie – płyta II poziomu jest przygotowana do montażu central i modułów firm DSC, PARADOX, RISCO, SATEL, PYRONIX, TEXECOM, TELMOR, ROGER oraz EBS.
- Miejsce na akumulator 17 Ah / 12 V – konstrukcja przewiduje przestrzeń na akumulator stosowany w instalacji alarmowej.
- Obsługa wybranych transformatorów i zasilaczy – płyta I poziomu ma otworowanie pod transformatory TOR/TRP/TRZ oraz zasilacze do zabudowy serii PS, PSB i PSBOC firmy PULSAR.
- Zabezpieczenie antysabotażowe – dwa styki C/NO umożliwiają sygnalizację otwarcia obudowy w ramach instalacji alarmowej.
Specyficzne funkcje produktu
Konstrukcja dwupoziomowa

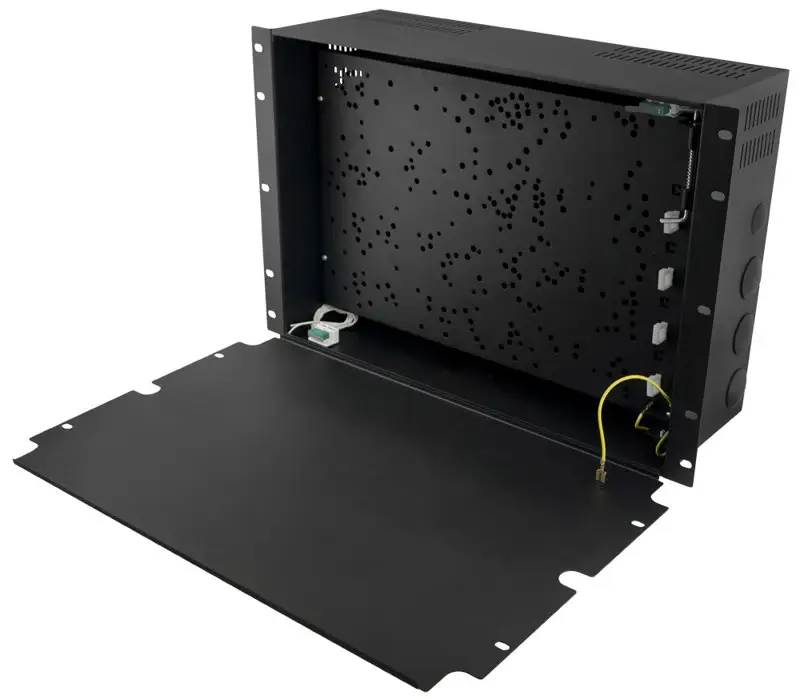

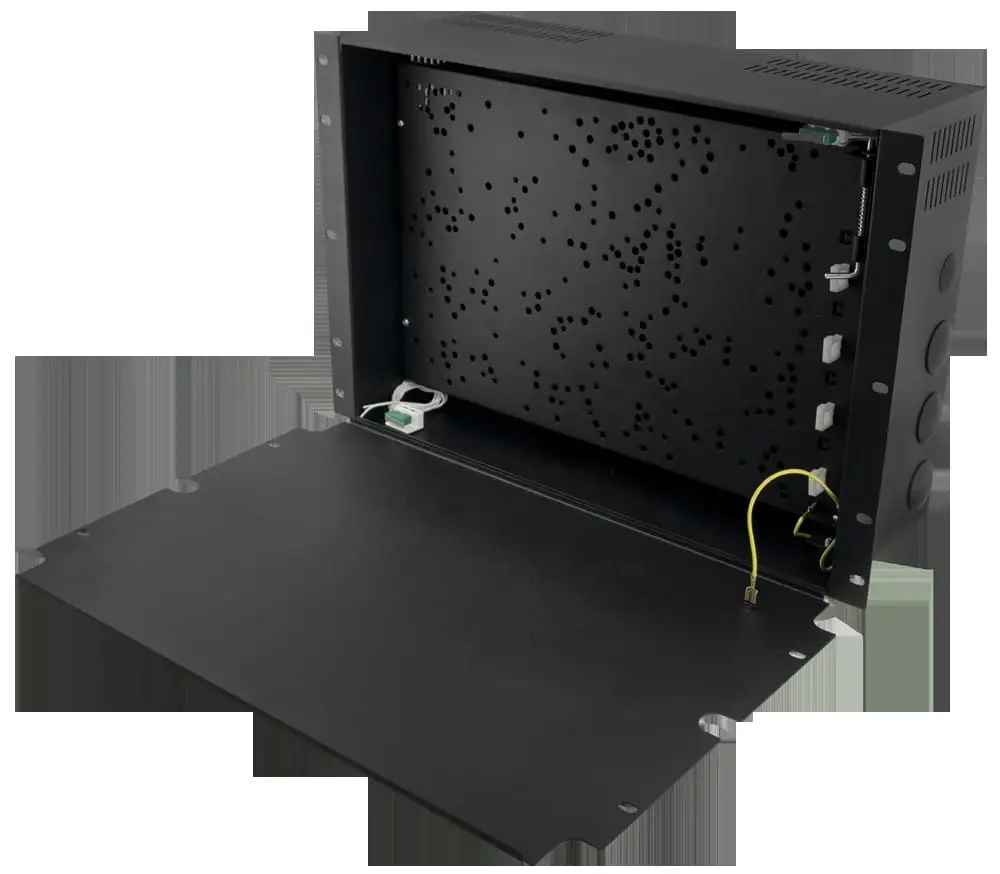

Pierwszy poziom tworzy demontowana płyta montażowa z otworowaniem pod elementy zasilające. Drugi poziom stanowi uchylna blacha przeznaczona do montażu centrali alarmowej i modułów rozszerzeń.
Otworowanie pod centrale i ekspandery
Uniwersalny układ otworów na II poziomie pozwala na montaż urządzeń wskazanych producentów bez konieczności podawania dodatkowych, niepotwierdzonych wymiarów montażowych.
Styki antysabotażowe
Obudowa została wyposażona w 2 styki C/NO. Przy zamkniętej obudowie dostępny jest styk C/NC. Parametry styków wynoszą 0,5 A przy 30 V DC / 50 V AC.
Zastosowanie
RAWO7 służy do instalacji urządzeń alarmowych wewnątrz szaf RACK 19". Może być wykorzystywana jako obudowa dla:
- centrali alarmowej wraz z modułami wejść/wyjść,
- ekspanderów i modułów rozszerzeń obsługiwanych systemów alarmowych,
- akumulatora 17 Ah / 12 V,
- transformatora serii TOR, TRP lub TRZ,
- zasilacza do zabudowy serii PS, PSB lub PSBOC firmy PULSAR.
Produkt jest przeznaczony do zastosowań wewnętrznych. Nie posiada zasilacza w zestawie.
Możliwe sposoby wykorzystania
- montaż centrali alarmowej i ekspanderów w szafie RACK 19",
- zabudowa centrali wraz z akumulatorem i zasilaniem w jednej obudowie,
- uporządkowanie modułów alarmowych na dwóch niezależnych poziomach montażowych,
- integracja elementów systemu alarmowego z infrastrukturą RACK w pomieszczeniach wewnętrznych.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: obudowa alarmowa
- Rodzina produktu: obudowy alarmowe RACK
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie dotyczy
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie dotyczy
- Długość: nie dotyczy
- Typ złącza: nie dotyczy
- Wysokość rack: 7U
- Szerokość: 19" montażowo; 430 mm jako wymiar obudowy
- Głębokość: 150 mm
- Kolor: RAL9005
- Seria: RAWO
- Dodatkowe parametry: konstrukcja dwupoziomowa, miejsce na akumulator 17 Ah / 12 V, zabezpieczenie antysabotażowe
Interpretacja danych technicznych
Oznaczenie „RACK” wskazuje na przystosowanie do montażu w standardzie 19", natomiast parametr 7U określa wysokość zajmowaną przez obudowę w szafie rackowej. Dwupoziomowa budowa rozdziela przestrzeń dla zasilania i urządzeń alarmowych. Płyta I poziomu jest demontowana, a blacha II poziomu uchylna, co ułatwia organizację oraz dostęp do instalacji.
Specyfikacja techniczna
| Producent | PULSAR |
|---|---|
| Model | RAWO7 |
| SKU | 17504 |
| EAN | 5902135308714 |
| Typ obudowy | Alarmowa, RACK, dwupoziomowa |
| Wymiary montażowe | W = 19", H = 7U |
| Wymiary obudowy | 430 × 310 × 150 mm |
| Wykonanie | Blacha o grubości 1 mm |
| Kolor | RAL9005 |
| Zastosowanie | Do wewnątrz |
| Miejsce na akumulator | 17 Ah / 12 V |
| Miejsce na transformator | TOR: 50–150 VA; TRP: 20–80 VA; TRZ: 20–80 VA |
| Obsługiwane zasilacze do zabudowy | Seria PS, PSB, PSBOC firmy PULSAR |
| Zabezpieczenie antysabotażowe | 2 × styki C/NO; C/NC przy zamkniętej obudowie; 0,5 A przy 30 V DC / 50 V AC |
| Urządzenia przewidziane do montażu | Centrale i moduły firm DSC, PARADOX, RISCO, SATEL, PYRONIX, TEXECOM, TELMOR, ROGER, EBS |
| Mocowanie | Doczołowe do profili RACK 19" |
| Wyposażenie | Blacha montażowa I poziomu, uchylna półka montażowa II poziomu, 10 śrub M6 z koszykami |
| Waga netto / brutto | 6,20 / 6,75 kg |
| Zasilacz w zestawie | Nie |
Dostępne akcesoria
- MM019 – rura ochronna Ø16 / Ø20 do przewodu zasilającego,
- MM020 – rura ochronna Ø21 / Ø29 do przewodu sygnałowego,
- ARAP16P – dławnica prosta 16 mm,
- ARAP21P – dławnica prosta 21 mm,
- transformatory serii TOR, TRP i TRZ,
- zasilacze serii PS, PSB i PSBOC,
- akumulatory.
Producent
PULSAR – producent obudowy alarmowej RAWO7 przystosowanej do montażu urządzeń w standardzie RACK 19".
FAQ – najczęściej zadawane pytania
Czy obudowa RAWO7 pasuje do szafy RACK 19"?
Tak. Obudowa ma wymiary montażowe 19" i wysokość 7U. Jest przeznaczona do mocowania doczołowego do profili RACK 19".
Czy zasilacz znajduje się w komplecie?
Nie. RAWO7 jest obudową bez zasilacza. Przewidziano w niej miejsce pod wybrane transformatory i zasilacze do zabudowy.
Jaki akumulator można umieścić w obudowie?
Obudowa ma miejsce na akumulator o parametrach 17 Ah / 12 V.
Ile poziomów montażowych ma RAWO7?
Konstrukcja ma dwa poziomy: demontowaną płytę montażową I poziomu oraz uchylną blachę montażową II poziomu.
Jakie centrale i moduły można montować?
Uniwersalne otworowanie przewidziano pod centrale i moduły firm DSC, PARADOX, RISCO, SATEL, PYRONIX, TEXECOM, TELMOR, ROGER oraz EBS.
Czy obudowa ma zabezpieczenie antysabotażowe?
Tak. Zastosowano dwa styki C/NO, z konfiguracją C/NC przy zamkniętej obudowie. Ich obciążalność wynosi 0,5 A przy 30 V DC / 50 V AC.
