Moduł zabezpieczenia przeciwprzepięciowego LAN Ewimar serii EXT, PTU-54-EXT/PoE
Model: PTU-54-EXT/PoE
Moduł przeciwprzepięciowy EWIMAR PTU-54-EXT/PoE przeznaczony jest do ochrony czterech kanałów LAN oraz linii PoE. Urządzenie obsługuje sieci 10Base-T i 100Base-T, a także przewody UTP/FTP kategorii 5, 5e i 6. Zastosowanie trzech stopni ochronnych — GDT, MOSFET i TVS — pozwala zabezpieczać linie danych oraz obwody zasilania PoE przed skutkami przepięć.

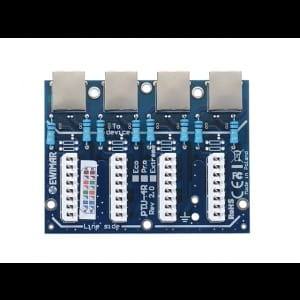

Konstrukcja wyposażona jest w złącza LSA (Krone) od strony przewodu oraz gniazda RJ-45 od strony urządzeń. Kompaktowy moduł o wymiarach 100 × 90 × 18 mm przeznaczono do montażu wewnątrz obudowy Rack 19".
Najważniejsze korzyści
- Ochrona 4 kanałów LAN — moduł zabezpiecza cztery linie sieciowe w jednym urządzeniu.
- Obsługa transmisji LAN i PoE — rozwiązanie przeznaczone do sieci 10Base-T i 100Base-T oraz zasilania PoE zgodnego z 802.3af.3af/at/bt, typ 3.
- Trzystopniowy układ ochronny — zastosowano elementy GDT, MOSFET i TVS.
- Ochrona linii danych oraz linii względem ziemi — moduł zabezpiecza wskazane pary przewodów i obwody PoE.
- Elastyczne podłączenie — wejście przewodowe wykorzystuje złącze LSA (Krone), a wyjście gniazdo RJ-45.
- Montaż w szafie RACK 19" — niewielkie wymiary ułatwiają instalację wewnątrz kompatybilnej obudowy.
Zastosowanie
PTU-54-EXT/PoE może być stosowany w wewnętrznych instalacjach sieciowych wymagających ochrony linii LAN oraz urządzeń zasilanych przez PoE. Moduł sprawdzi się między innymi jako element:
- instalacji telewizji przemysłowej z transmisją LAN i zasilaniem PoE,
- okablowania sieciowego wykorzystującego przewody UTP lub FTP kategorii 5, 5e i 6,
- systemów sieciowych montowanych w obudowach RACK 19",
- infrastruktury LAN z czterema chronionymi kanałami,
- instalacji wykorzystujących standardy PoE IEEE 802.3af, 802.3at oraz 802.3bt typu 3.
Specyficzne funkcje produktu
Trzy stopnie ochrony
Układ ochronny wykorzystuje trzy elementy: GDT, MOSFET oraz TVS. Za odsprzęganie odpowiada super szybki bezpiecznik MOSFET.
Ochrona linii LAN
Moduł chroni linie 1-2 oraz 3-6. Dla ochrony linia-linia podano pojemność 6–15 pF przy 1 MHz, natomiast dla ochrony linia-ziemia 1–2 pF przy 1 MHz.
Obsługa PoE
Obwody PoE zabezpieczają pary (1+2)-(3+6) oraz (4+5)-(7+8). Konstrukcja jest zgodna ze standardami IEEE 802.3af/at/bt typu 3, w tym rozwiązaniami HiPoE i UPOE.
Przyłącza
Od strony przewodu zastosowano złącze LSA (Krone), a od strony chronionego urządzenia — gniazdo RJ-45. Moduł jest przeznaczony do przewodów UTP/FTP kategorii 5, 5e i 6.
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | Moduł zabezpieczenia przeciwprzepięciowego LAN |
| Rodzina produktu | Ograniczniki przepięć LAN |
| Kategoria kabla | UTP / FTP kategorii 5, 5e i 6 |
| Typ ekranowania | Nie podano jako cechy modułu; obsługiwane są przewody UTP / FTP |
| Materiał powłoki | Nie podano |
| Materiał przewodnika | Nie podano |
| Długość | Nie dotyczy; produkt jest modułem zabezpieczającym |
| Typ złącza | LSA (Krone) od strony przewodu, RJ-45 od strony urządzenia |
| Wysokość rack | Nie podano |
| Szerokość | 100 mm |
| Głębokość | 18 mm |
| Kolor | Nie podano |
| Seria | EXT |
| Dodatkowe parametry | 4 kanały LAN, ochrona PoE, montaż w obudowie RACK 19", zastosowanie wewnątrz |
Interpretacja danych technicznych
Model PTU-54-EXT/PoE jest modułem zabezpieczającym cztery kanały sieci LAN oraz obwody zasilania PoE. Parametry ochrony zostały określone oddzielnie dla linii-linia i linia-ziemia, dzięki czemu specyfikacja uwzględnia różne drogi oddziaływania przepięcia.
Dla linii danych napięcie znamionowe wynosi 3,3 V DC między liniami oraz 90 V DC między linią a ziemią. W przypadku obwodów PoE napięcie znamionowe linia-linia wynosi 58 V DC. Wartości prądów wyładowczych podano dla przebiegu 8/20 µs.
Szczegółowa specyfikacja
Linia danych
| Liczba kanałów LAN | 4 |
| Obsługiwane typy sieci | 10Base-T, 100Base-T |
| Obsługiwane przewody | UTP / FTP kategorii 5, 5e i 6 |
| Złącze wejściowe przewodu | LSA (Krone) |
| Złącze wyjściowe urządzenia | Gniazdo RJ-45 |
| Napięcie znamionowe DC linia-ziemia, UN | 90 V DC |
| Maksymalne napięcie pracy trwałej linia-ziemia, UC | 110 V DC |
| Poziom ochrony 1 kV/µs linia-ziemia, UP | 600 V |
| Prąd wyładowczy 8/20 µs linia-ziemia, Iimp | 2 kA na każdą żyłę przewodu, 14 kA łącznie |
| Napięcie znamionowe DC linia-linia, UN | 3,3 V DC |
| Maksymalne napięcie pracy trwałej linia-linia, UC | 3,5 V DC |
| Poziom ochrony 1 kV/µs linia-linia, UP C3 | 8 V |
| Prąd wyładowczy 8/20 µs linia-linia, Iimp | 2 kA z uwzględnieniem działania MOSFET |
| Chronione linie | 1-2, 3-6 |
| Pojemność linia-linia przy 1 MHz | 6–15 pF |
| Pojemność linia-ziemia przy 1 MHz | 1–2 pF |
| Rezystancja szeregowa | 6 Ω na linię |
| Prąd znamionowy IN | 300 mA na linię |
| Liczba stopni ochronnych | 3: GDT, MOSFET, TVS |
| Element odsprzęgający | Super szybki bezpiecznik MOSFET |
Linia PoE
| Napięcie znamionowe DC linia-linia, UN | 58 V DC |
| Maksymalne napięcie pracy trwałej linia-linia, UC | 64 V DC |
| Poziom ochrony UP | 93 V |
| Prąd wyładowczy 8/20 µs linia-linia, Iimp | 100 A |
| Prąd wyładowczy 8/20 µs linia-ziemia, Iimp | 2 kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | IEEE 802.3af/at/bt, typ 3; HiPoE, UPOE |
Straty mocy PoE na obwodach ochronnych
| IEEE 802.3af, opcja A | 0,6 W przy 48 V DC |
| IEEE 802.3af, opcja B | 0,35 W przy 48 V DC |
| IEEE 802.3at, opcja A | 1,6 W przy 54 V DC |
| IEEE 802.3at, opcja B | 0,6 W przy 54 V DC |
| IEEE 802.3bt, typ 3, opcja AB | 1,2 W przy 54 V DC |
| Uwagi | Dane dotyczą maksymalnego przewidzianego obciążenia |
Cechy wspólne
| Wymiary | 100 × 90 × 18 mm |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż w obudowie RACK 19" |
| Szczelność obudowy | Nie dotyczy |
| Temperatura pracy | -30°C do 60°C |
| Waga | 1 kg |
| Producent | EWIMAR |
| SKU | 31473 |
| EAN | 5904041750458 |
Producent
Producentem modułu PTU-54-EXT/PoE jest EWIMAR. Produkt należy do serii EXT ograniczników przepięć LAN.
FAQ
Ile kanałów LAN zabezpiecza moduł PTU-54-EXT/PoE?
Urządzenie zabezpiecza 4 kanały LAN.
Czy moduł obsługuje PoE?
Tak. Moduł obsługuje obwody PoE zgodne z IEEE 802.3af, IEEE 802.3at oraz IEEE 802.3bt typu 3. W specyfikacji wskazano również zgodność z rozwiązaniami HiPoE i UPOE.
Jakie przewody można podłączyć?
Urządzenie jest przeznaczone do przewodów UTP i FTP kategorii 5, 5e oraz 6.
Jakie złącza zastosowano?
Od strony przewodu zastosowano złącze LSA (Krone), a od strony chronionego urządzenia gniazdo RJ-45.
Gdzie można zamontować moduł?
Moduł jest przeznaczony do zastosowań wewnętrznych i montażu w obudowie RACK 19".
W jakiej temperaturze może pracować urządzenie?
Zakres temperatury pracy wynosi od -30°C do 60°C.
