Moduł przekaźnikowy PULSAR AWZ514
Model: AWZ514

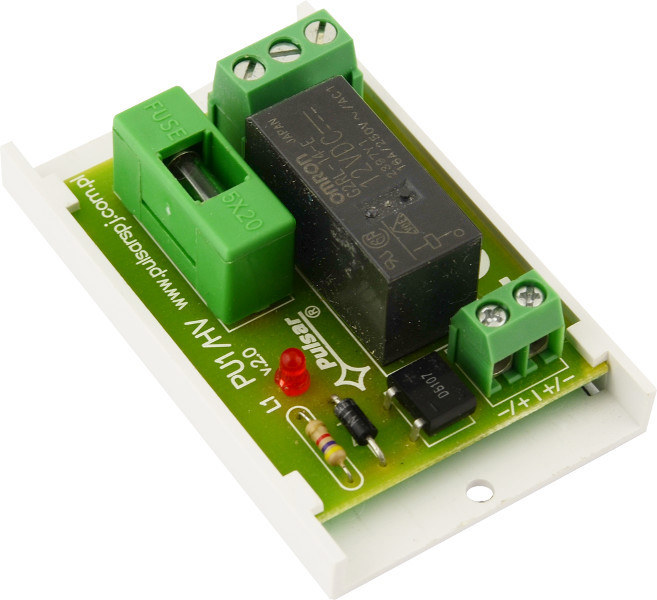

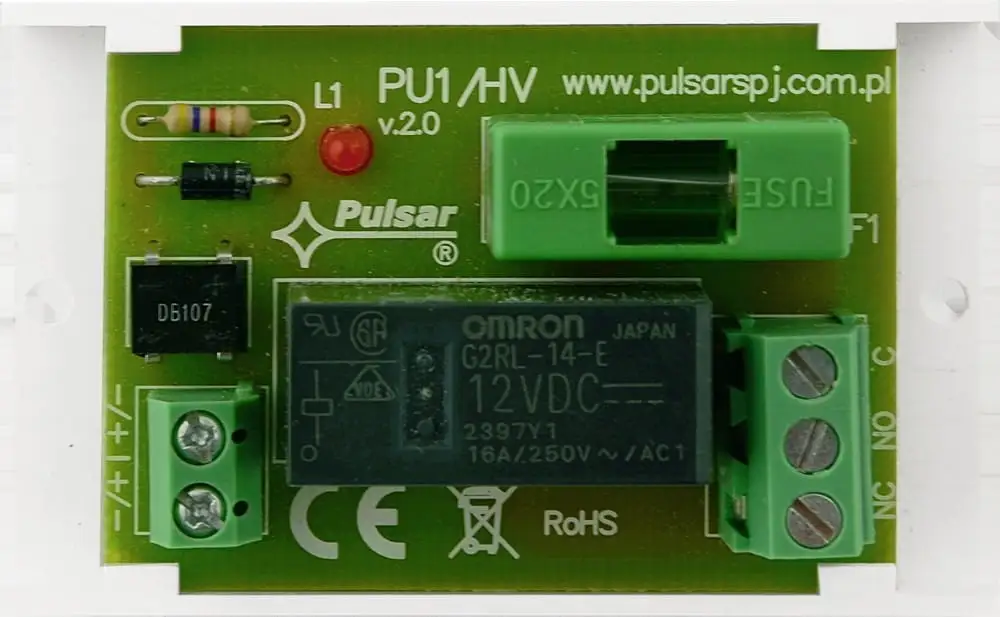

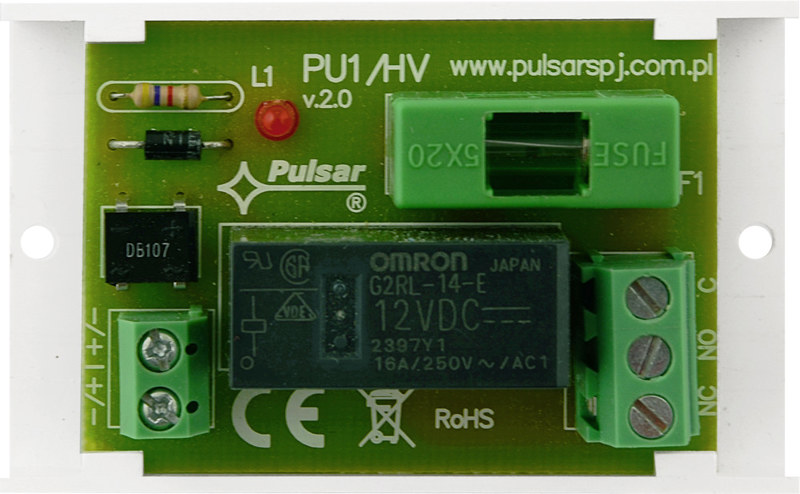

Moduł przekaźnikowy PULSAR AWZ514 jest przeznaczony do instalacji niskonapięciowych, w których potrzebne jest sterowanie obciążeniem, sygnalizacja stanów lub separacja galwaniczna sygnałów i źródeł zasilania względem wyjść modułu. Konstrukcja obejmuje jeden przekaźnik ze stykami C/NC/NO oraz zabezpieczenie w postaci bezpiecznika topikowego 6,3 A.
Najważniejsze korzyści
- Uniwersalne zasilanie cewki: zakres 10–16 V DC/AC pozwala stosować moduł w instalacjach wykorzystujących napięcie stałe lub przemienne.
- Elastyczne sterowanie obwodem: styki C/NC/NO umożliwiają wykorzystanie styku wspólnego, normalnie zamkniętego lub normalnie otwartego.
- Separacja galwaniczna: moduł zapewnia separację sygnałów i źródeł zasilania względem wyjść modułu.
- Obsługa obciążeń o większym poborze prądu: styki przekaźnika obsługują maksymalnie 6 A przy 30 V DC lub 250 V AC.
- Kompaktowa konstrukcja: moduł typu open-frame ma wymiary 70 × 43 × 23 mm i może być mocowany taśmą montażową albo za pomocą dwóch wkrętów.
- Zabezpieczenie obwodu: zastosowany bezpiecznik topikowy ma wartość 6,3 A.
Specyficzne funkcje produktu
Styki C/NC/NO – przekaźnik udostępnia styk wspólny, normalnie zamknięty oraz normalnie otwarty, co pozwala dobrać sposób przełączania do wymagań obwodu.
Separacja galwaniczna – rozwiązanie ogranicza bezpośrednie elektryczne powiązanie sygnałów oraz źródeł zasilania z wyjściami modułu.
Konstrukcja open-frame – moduł nie posiada zamkniętej obudowy i ma stopień ochrony IP00, dlatego sposób jego instalacji należy dopasować do warunków pracy.
Zastosowanie
AWZ514 może być stosowany w instalacjach niskonapięciowych do sterowania i sygnalizowania stanów. Produkt sprawdzi się między innymi w:
- systemach alarmowych,
- systemach kontroli dostępu,
- układach wykorzystujących wyjścia OC systemów alarmowych,
- obwodach sterowania urządzeniami o większym poborze prądu,
- układach wymagających separacji galwanicznej sygnałów lub źródeł zasilania.
Parametry techniczne wynikające z nazwy produktu
- Typ produktu: moduł przekaźnikowy
- Rodzina produktu: moduły zasilania i sterowania
- Model: AWZ514
- Producent: PULSAR
- Liczba przekaźników: 1
- Kategoria: Zasilanie – Pozostałe
Informacje niewynikające z nazwy produktu
Nazwa produktu nie określa kategorii kabla, typu ekranowania, materiału powłoki, materiału przewodnika, długości, typu złącza, wysokości Rack, szerokości, głębokości, koloru ani serii. Potwierdzone wymiary i pozostałe dane techniczne znajdują się w specyfikacji poniżej.
Producent
Producentem modułu jest PULSAR.
Specyfikacja techniczna
| Napięcie cewki przekaźnika | 10–16 V DC/AC, tolerancja -/+5% |
|---|---|
| Prąd sterowania cewki | 33 mA przy 12 V DC |
| Rezystancja cewki | 360 Ω, tolerancja -/+10% |
| Moc cewki | 400 mW |
| Liczba przekaźników | 1 |
| Napięcie styków przekaźnika | Maks. 30 V DC / 250 V AC |
| Prąd styków przekaźnika | Maks. 6 A |
| Styki przekaźnika | C/NC/NO |
| Wyprowadzenia styków przekaźnika | Średnica 2,05 mm, AWG 24–12 |
| Czas załączenia | 15 ms, tolerancja -/+5% |
| Czas wyłączenia | 8 ms, tolerancja -/+5% |
| Zabezpieczenie | Bezpiecznik topikowy 6,3 A |
| Warunki pracy | II klasa środowiskowa, od -10°C do 40°C |
| Obudowa | Brak; konstrukcja open-frame |
| Stopień ochrony | IP00 |
| Wymiary | 70 × 43 × 23 mm, tolerancja +/-2 mm |
| Waga netto | 0,04 kg |
| Waga brutto | 0,06 kg |
| Montaż | Taśma montażowa lub 2 wkręty montażowe |
| Wyprowadzenia na złączach | Średnica 0,41–1,63 mm (AWG 26–14); styki przekaźnika: średnica 0,51–2,05 mm (AWG 24–12) |
| SKU | 12493 |
| EAN | 5906881443989 |
FAQ – najczęściej zadawane pytania
Czy moduł AWZ514 pracuje z napięciem stałym i przemiennym?
Tak. Napięcie cewki przekaźnika wynosi 10–16 V DC/AC.
Ile przekaźników znajduje się w module?
Moduł ma jeden przekaźnik.
Jakie styki udostępnia przekaźnik?
Do dyspozycji są styki C/NC/NO: wspólny, normalnie zamknięty i normalnie otwarty.
Jakie maksymalne obciążenie mogą obsługiwać styki?
Styki przekaźnika obsługują maksymalnie 6 A przy napięciu do 30 V DC lub 250 V AC.
Czy moduł ma zamkniętą obudowę?
Nie. AWZ514 jest wykonany jako konstrukcja open-frame, bez obudowy, ze stopniem ochrony IP00.
Jak można zamontować moduł?
Moduł można zamocować za pomocą taśmy montażowej lub dwóch wkrętów montażowych.
