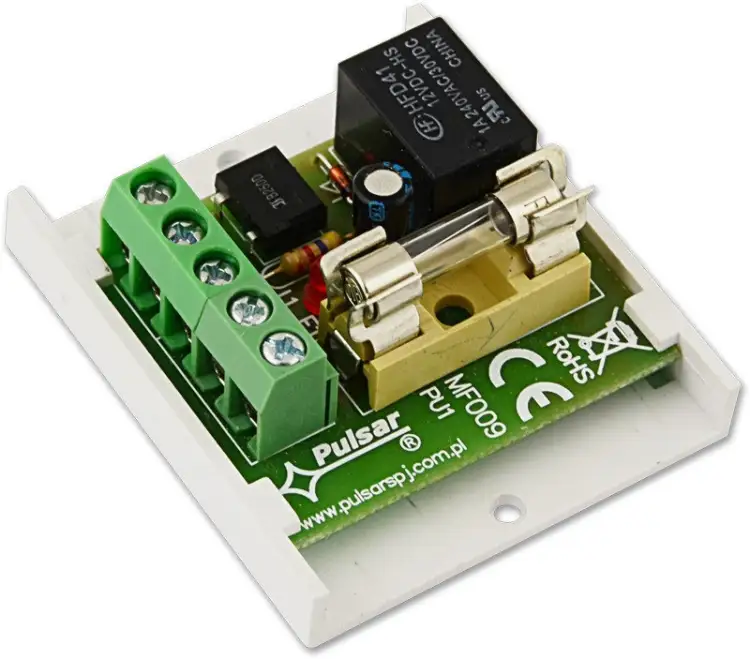

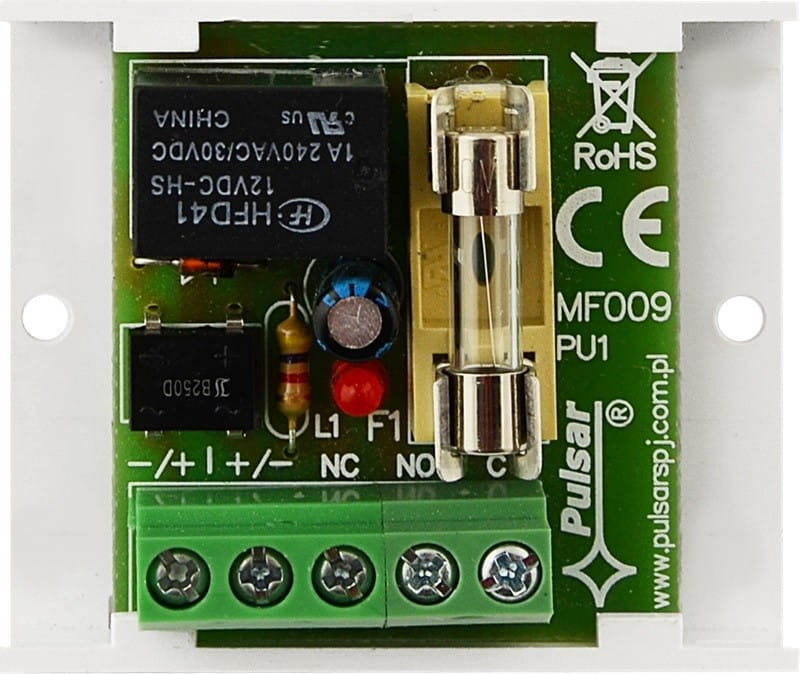

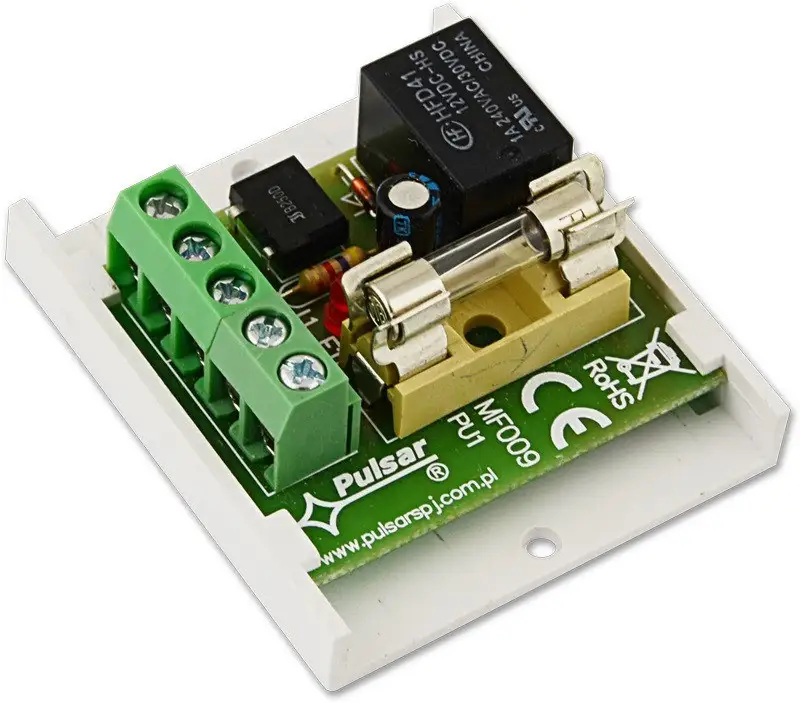

Moduł przekaźnikowy PULSAR AWZ510
Model: AWZ510
Moduł przekaźnikowy PULSAR AWZ510, oznaczany również jako PU1, jest przeznaczony do pracy w instalacjach niskonapięciowych. Umożliwia sterowanie oraz sygnalizowanie stanów w systemach alarmowych i kontroli dostępu. Dzięki stykowym wyjściom C/NC/NO może współpracować z obwodami wymagającymi separacji galwanicznej sygnału oraz źródła zasilania od wyjścia modułu.
PULSAR AWZ510 – najważniejsze cechy i korzyści
- Uniwersalne zasilanie cewki – zakres 10–16 V DC lub 10–13 V AC pozwala stosować moduł w różnych instalacjach niskonapięciowych.
- Jeden przekaźnik ze stykami C/NC/NO – umożliwia wykorzystanie styku wspólnego, normalnie zamkniętego lub normalnie otwartego, zależnie od potrzeb obwodu.
- Separacja galwaniczna – moduł oddziela sygnały i źródła zasilania od wyjścia przekaźnikowego.
- Wbudowane zabezpieczenie – szeregowy bezpiecznik topikowy 1,5 A znajduje się w obwodzie styków przekaźnika.
- Kompaktowa konstrukcja – wymiary 50 × 43 × 20 mm ułatwiają zastosowanie modułu w ograniczonej przestrzeni instalacyjnej.
- Elastyczny montaż – moduł można zamocować za pomocą taśmy montażowej albo dwóch wkrętów montażowych.
Zastosowanie modułu AWZ510
Moduł jest przeznaczony do instalacji niskonapięciowych, w których wymagane jest przełączanie lub sygnalizowanie stanów za pomocą przekaźnika. Może być stosowany między innymi w:
- systemach alarmowych,
- systemach kontroli dostępu,
- układach sterowanych przez wyjścia typu OC,
- obwodach wymagających separacji galwanicznej,
- układach sterowania urządzeniami o większym poborze prądu, z zachowaniem parametrów styków przekaźnika.
Funkcje produktu – wyjaśnienie
Styki C/NC/NO
Przekaźnik udostępnia styki wspólny (C), normalnie zamknięty (NC) oraz normalnie otwarty (NO). Pozwala to dobrać sposób przełączania obwodu do konkretnego układu sterowania.
Separacja galwaniczna
Moduł zapewnia separację galwaniczną sygnałów i źródła zasilania względem wyjścia modułu. Rozwiązanie to jest przydatne w układach, w których obwody sterujące i wykonawcze powinny być od siebie odseparowane.
Bezpiecznik w obwodzie przekaźnika
W obwodzie styków C, NO i NC zastosowano szeregowy bezpiecznik topikowy o wartości 1,5 A. Parametry obciążenia nie mogą przekraczać maksymalnych wartości określonych dla styków przekaźnika.
Specyfikacja techniczna
- Producent: PULSAR
- Model: AWZ510
- Oznaczenie: PU1
- Typ produktu: moduł przekaźnikowy
- Liczba przekaźników: 1
- Napięcie cewki przekaźnika: 10–16 V DC / 10–13 V AC, tolerancja ±5%
- Prąd sterowania cewki: 33 mA przy 12 V DC
- Rezystancja cewki: 360 Ω, tolerancja ±10%
- Moc cewki: 400 mW
- Napięcie styków przekaźnika: maks. 30 V DC / 50 V AC
- Prąd styków przekaźnika: maks. 1 A
- Konfiguracja styków: C/NC/NO
- Średnica wyprowadzeń styków przekaźnika: 2,05 mm
- Czas załączenia: 15 ms, tolerancja ±5%
- Czas wyłączenia: 8 ms, tolerancja ±5%
- Zabezpieczenie: bezpiecznik topikowy 1,5 A
- Warunki pracy: II klasa środowiskowa, od -10°C do 40°C
- Typ obudowy: konstrukcja open-frame
- Stopień ochrony: IP00
- Wymiary: szerokość 50 mm, długość 43 mm, wysokość 20 mm, tolerancja ±2 mm
- Waga netto: 0,025 kg
- Waga brutto: 0,042 kg
- Montaż: taśma montażowa lub 2 wkręty montażowe
- Wyprowadzenia: na złączach
- Zakres przewodów dla złączy: średnica 0,41–1,63 mm, AWG 26–14
- Zakres przewodów dla styków przekaźnika: średnica 0,51–2,05 mm, AWG 24–12
- Deklaracja: CE
- SKU: 4629
- EAN: 5906881442234
Dane rozpoznane z nazwy produktu
- Typ produktu: moduł przekaźnikowy
- Rodzina produktu: PULSAR AWZ
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie dotyczy
- Materiał powłoki: brak danych
- Materiał przewodnika: brak danych
- Długość: nie dotyczy; długość modułu wynosi 43 mm
- Typ złącza: wyprowadzenia na złączach
- Wysokość Rack: nie dotyczy
- Szerokość: 50 mm
- Głębokość: brak wyodrębnionego parametru; konstrukcja ma 43 mm długości
- Kolor: brak danych
- Seria: brak jednoznacznie określonej serii; model AWZ510
- Dodatkowe parametry: 1 przekaźnik, styki C/NC/NO, zasilanie cewki 10–16 V DC lub 10–13 V AC, bezpiecznik 1,5 A
Interpretacja danych technicznych
PULSAR AWZ510 jest pojedynczym modułem przekaźnikowym przeznaczonym do przełączania obwodów niskonapięciowych. Cewka pracuje przy napięciu stałym lub przemiennym w określonych zakresach, natomiast styki przekaźnika obsługują obciążenia do 1 A przy maksymalnym napięciu 30 V DC lub 50 V AC. Ze względu na konstrukcję open-frame i stopień ochrony IP00 moduł nie zapewnia ochrony przed pyłem ani wodą, dlatego sposób zabudowy powinien uwzględniać warunki środowiska pracy.
Krótko o producencie
Producentem modułu AWZ510 jest PULSAR. Produkt występuje pod oznaczeniem modelowym AWZ510 i numerem SKU 4629.
FAQ – najczęściej zadawane pytania
Czy AWZ510 pracuje z napięciem AC i DC?
Tak. Napięcie cewki wynosi 10–16 V DC lub 10–13 V AC.
Ile przekaźników znajduje się w module?
Moduł posiada jeden przekaźnik.
Jakie styki udostępnia moduł?
Do dyspozycji są styki C, NC oraz NO.
Jakie maksymalne obciążenie obsługują styki?
Maksymalny prąd styków wynosi 1 A. Maksymalne napięcie to 30 V DC lub 50 V AC.
Czy moduł ma zabezpieczenie?
Tak. W obwodzie styków przekaźnika zastosowano szeregowy bezpiecznik topikowy 1,5 A.
Jak można zamontować moduł?
AWZ510 można zamocować za pomocą taśmy montażowej lub dwóch wkrętów montażowych.
W jakich warunkach może pracować moduł?
Podany zakres temperatury pracy wynosi od -10°C do 40°C. Moduł ma konstrukcję open-frame i stopień ochrony IP00.
