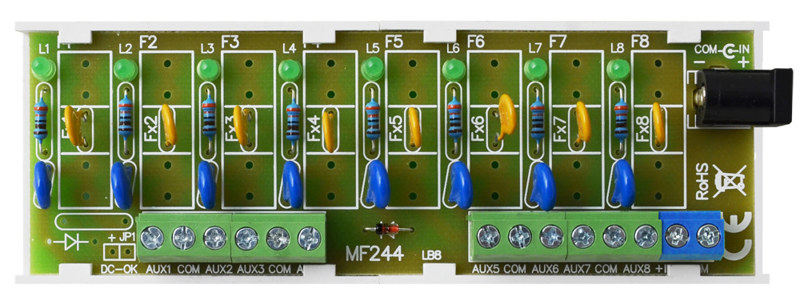

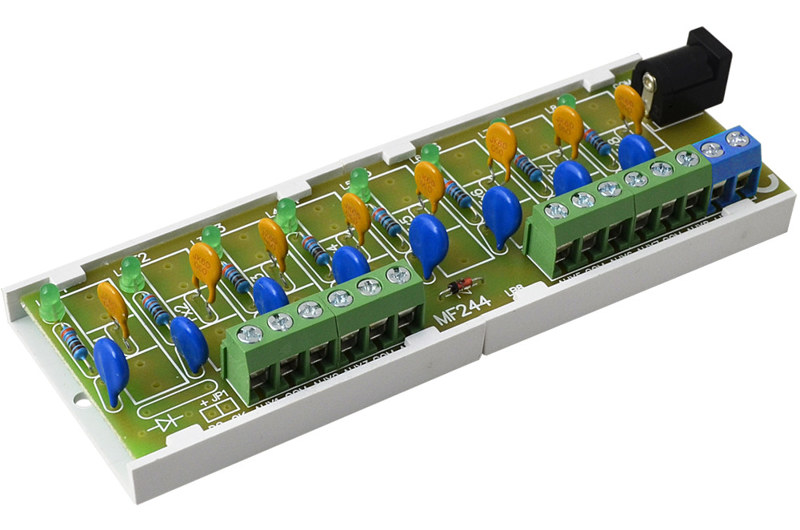

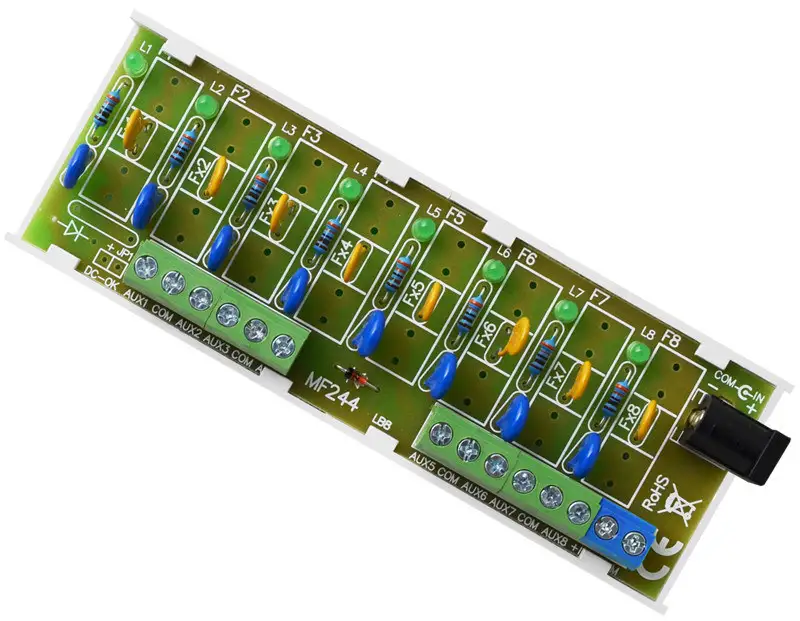

Moduł bezpiecznikowy PULSAR AWZ578
Model: AWZ578
Moduł bezpiecznikowy PULSAR AWZ578 służy do rozdzielania zasilania DC na 8 niezależnych wyjść. Urządzenie pracuje w zakresie napięcia wejściowego 10–30 VDC, a każde wyjście może dostarczyć do 0,5 A. Poszczególne obwody są zabezpieczone bezpiecznikami PTC, a stan pracy sygnalizują diody LED.
Konstrukcja umożliwia montaż na listwie montażowej lub za pomocą taśmy samoprzylepnej. Moduł może być również instalowany na zasilaczach serii PSD w wersji desktop.
Najważniejsze korzyści
- Osiem wyjść zasilających – pozwala rozdzielić napięcie wejściowe na 8 osobnych obwodów.
- Bezpieczniki PTC na każdym wyjściu – każde z 8 wyjść wykorzystuje zabezpieczenie o wartości 0,5 A.
- Szeroki zakres zasilania – moduł jest przeznaczony do pracy z napięciem od 10 do 30 VDC.
- Optyczna sygnalizacja LED – ułatwia kontrolę obecności zasilania na module.
- Dwa sposoby doprowadzenia zasilania – wejście obsługuje złącze śrubowe oraz gniazdo DC 5,5/2,1.
- Elastyczny montaż – moduł można zamocować na listwie montażowej albo przy użyciu taśmy samoprzylepnej.
Funkcje i sposób działania
Rozdział zasilania: napięcie doprowadzone do wejścia jest przekazywane na 8 wyjść. Wyjścia pracują z napięciem Uaux równym napięciu wejściowemu Uin.
Zabezpieczenia PTC: każde wyjście wyposażono w bezpiecznik PTC 0,5 A. Takie rozwiązanie pozwala zabezpieczyć poszczególne obwody przed nadmiernym obciążeniem.
Zabezpieczenia SCP, OLP i przepięciowe: moduł posiada zabezpieczenia opisane jako SCP, OLP oraz zabezpieczenie przepięciowe.
Sygnalizacja LED: optyczne wskaźniki LED informują o stanie pracy modułu i ułatwiają jego kontrolę podczas użytkowania.
Zastosowanie
PULSAR AWZ578 można wykorzystać jako moduł rozdzielający zasilanie stałoprądowe w instalacjach, w których potrzebne jest doprowadzenie napięcia do kilku niezależnych obwodów. Produkt może być montowany:
- na listwie montażowej,
- za pomocą taśmy samoprzylepnej,
- na zasilaczach PULSAR serii PSD w wersji desktop,
- w układach wymagających rozdzielenia zasilania 10–30 VDC na 8 wyjść.
Przed podłączeniem należy zweryfikować wymagania napięciowe i prądowe poszczególnych obwodów oraz sposób prowadzenia przewodów.
Dane techniczne
| Producent | PULSAR |
| Model | AWZ578 |
| Typ produktu | Moduł bezpiecznikowy |
| Kategoria | Zasilanie – Pozostałe |
| Napięcie zasilania | 10–30 VDC |
| Liczba wyjść | 8 |
| Prąd wyjściowy | 8 × 0,5 A |
| Napięcie wyjściowe | Uaux = Uin |
| Bezpieczniki | 8 × 0,5 A, PTC |
| Liczba wejść / wyjść | 2 / 8 |
Specyfikacja konstrukcyjna i montażowa
| Przekrój przewodów wejściowych | 1 mm² |
| Przekrój przewodów wyjściowych | 1 mm² |
| Wejście zasilania | Złącze śrubowe lub gniazdo DC 5,5/2,1 |
| Rozdział zasilania | Listwa rozgałęźna |
| Zabezpieczenia | SCP, OLP, przepięciowe |
| Sygnalizacja | Optyczna LED |
| Opcje montażu | Listwa montażowa, taśma samoprzylepna |
| Wymiary | 124 × 21 × 43 mm, tolerancja ±2 mm |
| Waga | 0,0800 kg |
| Możliwość montażu na | Zasilacze serii PSD desktop |
Parametry rozpoznane z nazwy produktu
| Typ produktu | Moduł bezpiecznikowy |
| Rodzina produktu | AWZ |
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Nie dotyczy |
| Materiał powłoki | Nie podano |
| Materiał przewodnika | Nie podano |
| Długość | Nie dotyczy |
| Typ złącza | Złącze śrubowe lub gniazdo DC 5,5/2,1 |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 21 mm |
| Głębokość | 43 mm |
| Kolor | Nie podano |
| Seria | AWZ |
| Dodatkowe parametry | 8 wyjść, bezpieczniki PTC 0,5 A, zasilanie 10–30 VDC, sygnalizacja LED |
Interpretacja danych technicznych
AWZ578 jest modułem do rozdziału zasilania stałoprądowego. Zakres wejściowy 10–30 VDC określa wartości napięcia, z którymi urządzenie może pracować. Osiem wyjść umożliwia podłączenie wielu osobnych obwodów, przy czym dla każdego z nich przewidziano bezpiecznik PTC 0,5 A.
Oznaczenie Uaux = Uin oznacza, że napięcie na wyjściach odpowiada napięciu doprowadzonemu do wejścia. Moduł nie zmienia wartości napięcia zasilającego, lecz rozdziela je na poszczególne wyjścia.
Informacje o producencie
Producentem modułu bezpiecznikowego AWZ578 jest PULSAR.
FAQ – najczęściej zadawane pytania
Ile wyjść ma moduł PULSAR AWZ578?
Moduł posiada 8 wyjść zasilających.
W jakim zakresie napięcia pracuje AWZ578?
Urządzenie jest przeznaczone do zasilania napięciem stałym od 10 do 30 VDC.
Jakie bezpieczniki zastosowano w module?
Każde wyjście ma bezpiecznik PTC o wartości 0,5 A. Łącznie zastosowano 8 bezpieczników.
Czy napięcie wyjściowe jest zmieniane przez moduł?
Nie. Zgodnie ze specyfikacją Uaux = Uin, dlatego napięcie wyjściowe odpowiada napięciu doprowadzonemu do wejścia.
W jaki sposób można zamontować moduł?
AWZ578 można zamontować na listwie montażowej albo przy użyciu taśmy samoprzylepnej. Przewidziano także możliwość montażu na zasilaczach serii PSD w wersji desktop.
Jak doprowadzić zasilanie do modułu?
Zasilanie można podłączyć przez złącze śrubowe lub gniazdo DC 5,5/2,1.
