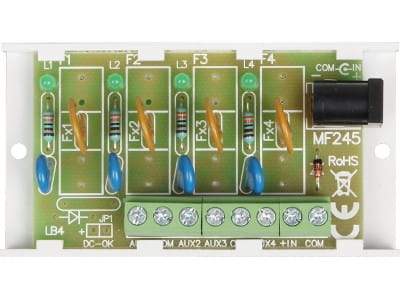

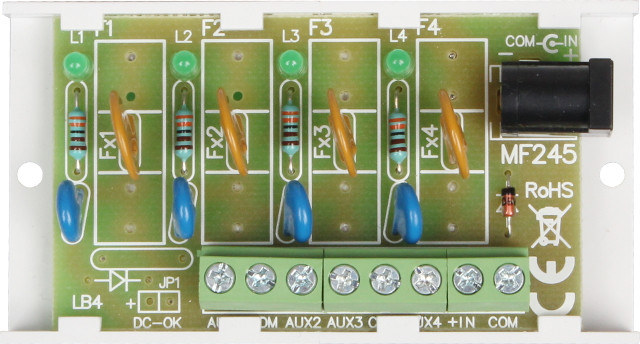

Moduł bezpiecznikowy PULSAR AWZ575
Model: AWZ575
Moduł bezpiecznikowy PULSAR AWZ575 przeznaczony jest do rozdziału zasilania stałoprądowego na cztery wyjścia AUX. Urządzenie obsługuje napięcie wejściowe od 10 do 30 V DC, a napięcie na wyjściach jest zgodne z napięciem zasilania. Konstrukcja typu open-frame umożliwia montaż na listwie montażowej lub przy użyciu dwóch wkrętów.
Najważniejsze korzyści
- Cztery niezależne wyjścia AUX – pozwalają rozdzielić zasilanie na kilka podłączonych obwodów.
- Obsługa napięcia 10–30 V DC – moduł może pracować z zasilaniem stałoprądowym w szerokim zakresie napięć.
- Zabezpieczenie przeciążeniowe – każde z czterech wyjść wyposażono w bezpiecznik PTC o wartości 1,0 A.
- Ochrona przepięciowa – zastosowano cztery warystory, przypisane do wyjść modułu.
- Kontrola stanu wyjść – diody LED L1–L4 sygnalizują pracę wyjść AUX1–AUX4.
- Elastyczny montaż – konstrukcja pozwala na instalację na listwie montażowej albo za pomocą dwóch wkrętów.
Specyficzne funkcje
Wyjścia AUX z zabezpieczeniem PTC
Każde z czterech wyjść posiada zabezpieczenie przeciążeniowe 1,0 A PTC. Element PTC ogranicza skutki przeciążenia w danym obwodzie.
Sygnalizacja optyczna
Cztery diody LED oznaczone jako L1, L2, L3 i L4 informują o stanie odpowiednio wyjść AUX1, AUX2, AUX3 i AUX4.
Dwa wejścia zasilania
Zasilanie można doprowadzić przez złącze śrubowe IN lub gniazdo DC 5,5/2,1.
Przeznaczenie i sposoby wykorzystania
AWZ575 służy do rozdzielania napięcia stałego na cztery zabezpieczone wyjścia. Może być wykorzystywany w instalacjach, w których kilka obwodów wymaga zasilania z jednego źródła 10–30 V DC.
- rozdział zasilania na cztery obwody podłączone do zacisków AUX,
- zasilanie kilku urządzeń z jednego źródła napięcia stałego,
- budowa układów wymagających indywidualnego zabezpieczenia wyjść,
- instalacje, w których istotna jest optyczna kontrola stanu poszczególnych wyjść,
- montaż w obudowie lub na konstrukcji wyposażonej w listwę montażową.
Producent
PULSAR
Parametry techniczne wynikające z nazwy produktu
- Typ produktu: moduł bezpiecznikowy
- Rodzina produktu: AWZ
- Model: AWZ575
- Kategoria: Zasilanie – Pozostałe
- Producent: PULSAR
- SKU: 7140
- EAN: 5906881446973
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: moduł bezpiecznikowy
- Rodzina produktu: AWZ
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie dotyczy
- Materiał powłoki: nie określono
- Materiał przewodnika: nie określono
- Długość: nie dotyczy
- Typ złącza: złącze śrubowe IN, gniazdo DC 5,5/2,1 oraz zaciski AUX
- Wysokość Rack: nie dotyczy
- Szerokość: 80 mm
- Głębokość: 21 mm
- Kolor: nie określono
- Seria: AWZ
- Dodatkowe parametry: 4 wyjścia AUX, zabezpieczenie PTC 4 × 1,0 A, zabezpieczenie przepięciowe 4 × warystor, sygnalizacja LED
Interpretacja danych technicznych
Moduł przyjmuje napięcie wejściowe w zakresie 10–30 V DC. Napięcie wyjściowe UAUX jest równe napięciu wejściowemu, dlatego na zaciskach AUX pojawia się napięcie zgodne z zastosowanym źródłem zasilania. Urządzenie udostępnia cztery wyjścia, z których każde ma własne zabezpieczenie przeciążeniowe PTC o wartości 1,0 A oraz ochronę przepięciową realizowaną przez warystor.
Konstrukcja nie posiada obudowy i jest wykonana jako moduł typu open-frame o stopniu ochrony IP00. Oznacza to, że podczas instalacji należy uwzględnić warunki określone dla takiej konstrukcji. Wyprowadzenia są przeznaczone do przewodów o średnicy 0,41–1,63 mm, odpowiadających zakresowi AWG 26–14.
Specyfikacja techniczna
- Model: AWZ575
- Typ konstrukcji: open-frame, bez obudowy
- Stopień ochrony: IP00
- Wymiary: 80 × 43 × 21 mm (szerokość × wysokość × głębokość)
- Waga netto/brutto: 0,024 kg / 0,053 kg
- Montaż: listwa montażowa lub 2 wkręty montażowe
- Napięcie zasilania: 10–30 V DC
- Napięcie wyjściowe: UAUX = UIN, zgodne z napięciem zasilania
- Liczba wejść: 2 – złącze śrubowe IN oraz gniazdo DC 5,5/2,1
- Liczba wyjść: 4 – zaciski AUX
- Zabezpieczenie przeciążeniowe OLP: 4 × 1,0 A PTC
- Zabezpieczenie przepięciowe: 4 × warystor
- Sygnalizacja pracy: diody LED L1, L2, L3, L4 dla wyjść AUX1, AUX2, AUX3 i AUX4
- Warunki pracy: II klasa środowiskowa, od -10°C do 50°C
- Certyfikaty i deklaracje: CE, RoHS
- Zakres przewodów dla złączy: średnica 0,41–1,63 mm, AWG 26–14
FAQ
Ile wyjść posiada moduł PULSAR AWZ575?
Moduł posiada cztery wyjścia AUX: AUX1, AUX2, AUX3 i AUX4.
Jakie napięcie może zasilać AWZ575?
Urządzenie jest przeznaczone do pracy z napięciem stałym od 10 do 30 V DC.
Czy napięcie na wyjściach jest stabilizowane?
Napięcie wyjściowe UAUX jest zgodne z napięciem wejściowym UIN. Dane techniczne nie wskazują na funkcję stabilizacji napięcia.
Jak zabezpieczone są wyjścia?
Każde z czterech wyjść ma zabezpieczenie przeciążeniowe PTC 1,0 A oraz zabezpieczenie przepięciowe z użyciem warystora.
Jak można zamontować moduł?
AWZ575 można zamontować na listwie montażowej albo przy użyciu dwóch wkrętów montażowych.
Co oznaczają diody L1–L4?
Diody LED L1, L2, L3 i L4 sygnalizują stan odpowiednio wyjść AUX1, AUX2, AUX3 i AUX4.
