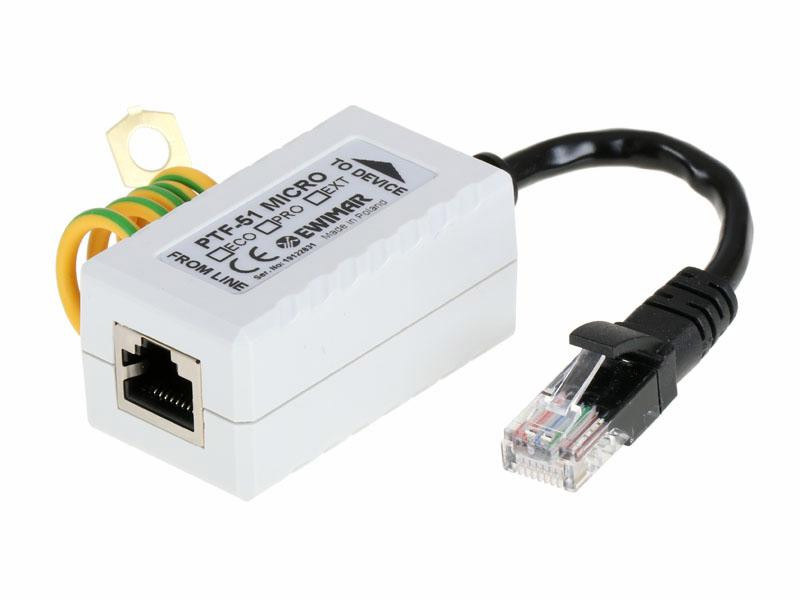

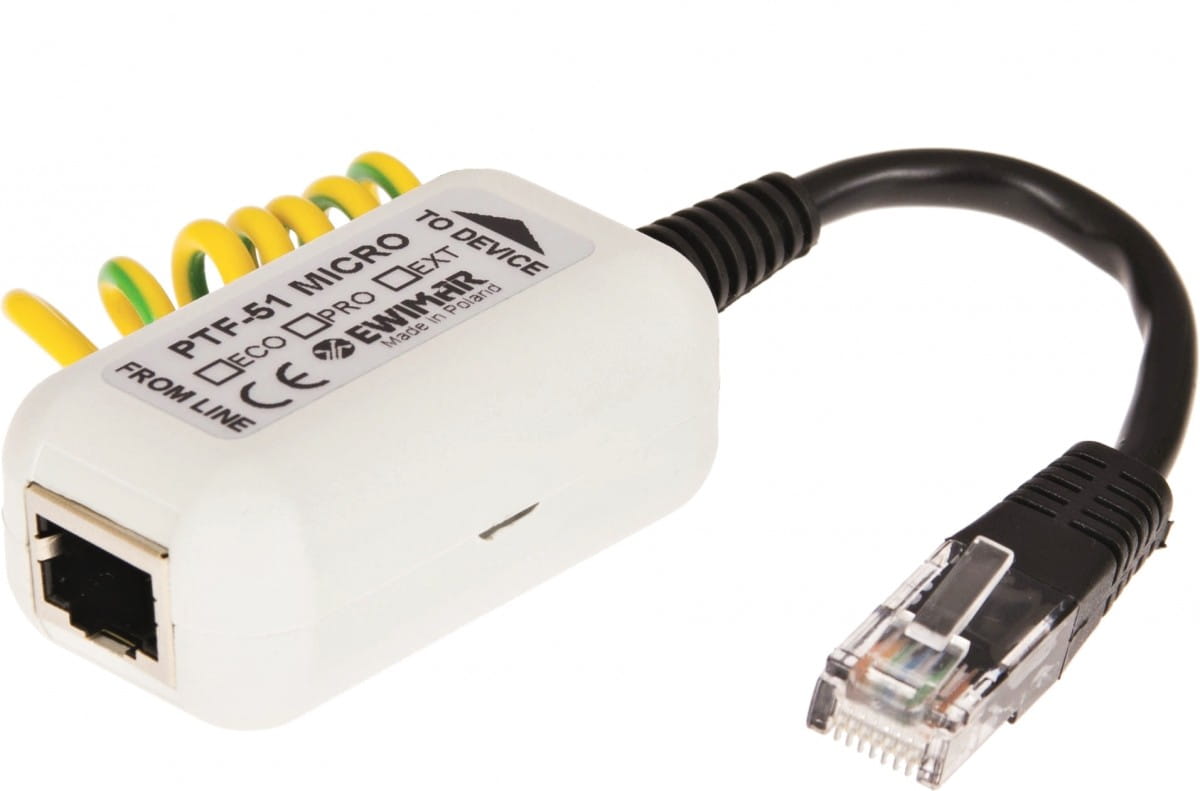

Miniaturowy ogranicznik przepięć do ochrony sieci LAN EWIMAR PTF-51-ECO/PoE/Micro
Model: PTF-51-ECO/PoE/Micro
EWIMAR PTF-51-ECO/PoE/Micro to jednokanałowy ogranicznik przepięć przeznaczony do ochrony sieci LAN 100Base-T oraz urządzeń zasilanych przez PoE. Kompaktowa obudowa o wymiarach 51 × 31 × 24 mm ułatwia montaż w miejscach, w których przestrzeń na dodatkowe akcesoria jest ograniczona.
Urządzenie zabezpiecza linie transmisyjne oraz zasilanie PoE. Dzięki wejściu RJ-45 i przewodowi zakończonemu wtykiem RJ-45 może zostać szybko włączone w tor sieciowy. Ogranicznik jest przeznaczony do pracy wewnątrz budynków, a na zewnątrz może być stosowany wyłącznie w dodatkowej obudowie IP66.
Najważniejsze korzyści
- Ochrona sieci LAN i PoE – zabezpiecza linie sygnałowe oraz zasilanie urządzeń wykorzystujących technologię PoE.
- Obsługa sieci 100Base-T – współpracuje ze skrętkami kategorii 5, 5e i 6.
- Ochrona każdej pary transmisyjnej – układ obejmuje wskazane pary linii LAN oraz pary wykorzystywane przy zasilaniu PoE.
- Odporność na udary do 100 A – wartość prądu wyładowczego dla wybranych torów wynosi 100 A.
- Kompaktowa konstrukcja – wymiary 51 × 31 × 24 mm pozwalają na montaż w niewielkich obudowach i podstawach urządzeń.
- Proste podłączenie – zastosowano gniazdo RJ-45 oraz zintegrowany przewód z wtykiem RJ-45.
Specyficzne funkcje produktu
Ochrona linii transmisyjnych: ogranicznik chroni linie 1-2 oraz 3-6. Dla ochrony linia-linia podano napięcie znamionowe 6 V DC i poziom ochrony 20 V.
Ochrona zasilania PoE: urządzenie obsługuje wszystkie typy zasilania zgodne ze standardem 802.3af.3af/at. Chronione są pary (1+2)-(3+6) oraz (4+5)-(7+8).
Element odsprzęgający: zastosowany rezystor udarowy oraz rezystancja szeregowa 2,2 Ω na linię ograniczają wpływ impulsów udarowych w chronionym torze.
Miniaturowe wykonanie: wolnostojąca konstrukcja nie wymaga określonego systemu montażowego i może być umieszczona w ograniczonej przestrzeni instalacyjnej.
Przeznaczenie i zastosowanie

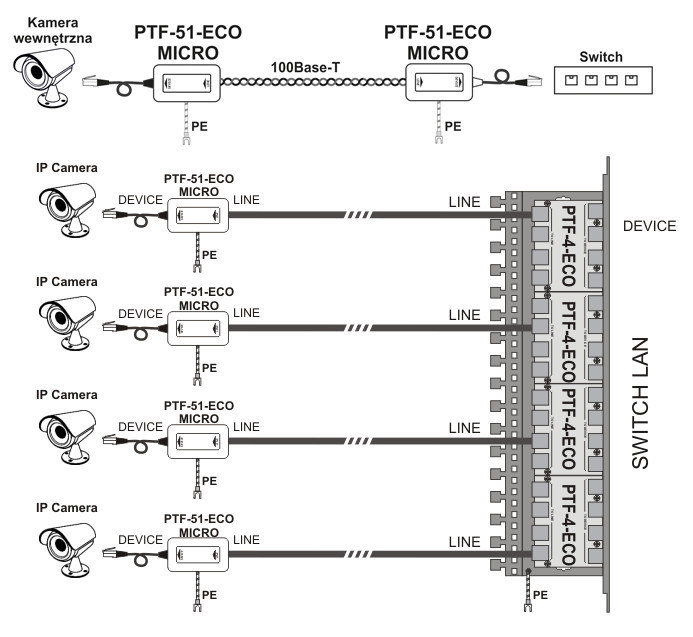

Model PTF-51-ECO/PoE/Micro jest przeznaczony do ochrony jednokanałowych połączeń LAN 100Base-T realizowanych za pomocą skrętki kategorii 5, 5e lub 6. Może być stosowany w instalacjach, w których urządzenia sieciowe komunikują się i są zasilane za pośrednictwem przewodu Ethernet.
- ochrona kamer przemysłowych IP z zasilaniem PoE,
- zabezpieczenie urządzeń końcowych sieci LAN,
- ochrona portów switchy i innych urządzeń sieciowych,
- zabezpieczenie mostów radiowych po stronie połączenia LAN,
- montaż w niewielkich obudowach i podstawach akcesoriów,
- ochrona wewnętrznych odcinków sieci LAN przed skutkami przepięć i wyładowań atmosferycznych.
Urządzenie może być używane na zewnątrz wyłącznie w dodatkowej obudowie o stopniu ochrony IP66. Sama obudowa ogranicznika ma szczelność IP54.
Informacje o producencie
Producent: EWIMAR
Produkt należy do kategorii ograniczników przepięć LAN przeznaczonych do instalacji telewizji przemysłowej i sieci Ethernet.
Rozpoznane dane techniczne z nazwy produktu
| Typ produktu | Miniaturowy ogranicznik przepięć |
| Rodzina produktu | Ograniczniki przepięć do sieci LAN |
| Kategoria kabla | Nie określono w nazwie; specyfikacja wskazuje skrętkę kategorii 5, 5e i 6 |
| Typ ekranowania | Nie podano |
| Materiał powłoki | Nie podano |
| Materiał przewodnika | Nie podano |
| Długość | Nie podano |
| Typ złącza | RJ-45 |
| Wysokość Rack | Nie dotyczy – montaż wolnostojący |
| Szerokość | 51 mm |
| Głębokość | 24 mm |
| Kolor | Nie podano |
| Seria | PTF-51-ECO/PoE/Micro |
| Dodatkowe parametry | 1 kanał, ochrona LAN i PoE, zgodność z IEEE 802.3af/at |
Interpretacja danych technicznych
Ogranicznik jest przeznaczony do włączenia w pojedynczy tor sieci Ethernet. Gniazdo RJ-45 stanowi złącze wejściowe, natomiast wyjście do chronionego urządzenia wykonano jako przewód z wtykiem RJ-45. Taka konstrukcja upraszcza podłączenie między przewodem sieciowym a urządzeniem końcowym.
Parametry ochrony zostały podane osobno dla torów linia-linia, linia-ziemia oraz zasilania PoE. Dla ochrony linia-linia w torach transmisyjnych napięcie znamionowe wynosi 6 V DC, a maksymalne napięcie pracy trwałej 6,8 V DC. W torze PoE podano odpowiednio 56 V DC i 64 V DC.
Specyfikacja techniczna
| Producent | EWIMAR |
| Model | PTF-51-ECO/PoE/Micro |
| SKU | 19338 |
| EAN | 5904041750120 |
| Ilość kanałów | 1 |
| Zabezpieczana linia | LAN |
| Zgodność z okablowaniem | 100Base-T, 100 Mbit; skrętka kategorii 5, 5e i 6 |
| Złącze wejściowe | Gniazdo RJ-45 |
| Złącze wyjściowe | Przewód z wtykiem RJ-45 |
| Chronione linie | 1-2, 3-6 |
| Napięcie znamionowe DC, linia-ziemia, UN | 175 V DC |
| Maksymalne napięcie pracy trwałej, linia-ziemia, UC | 225 V DC |
| Poziom ochrony 1 kV/μs, linia-ziemia, UP | 455 V |
| Prąd wyładowczy C1, 8/20 μs, linia-ziemia, Iimp | 100 A |
| Napięcie znamionowe DC, linia-linia, UN | 6 V DC |
| Maksymalne napięcie pracy trwałej, linia-linia, UC | 6,8 V DC |
| Poziom ochrony 1 kV/μs, linia-linia, UP C3 | 20 V |
| Prąd wyładowczy C1, 8/20 μs, linia-linia, Iimp | 100 A |
| Pojemność, linia-linia, przy 1 MHz | 6–15 pF |
| Pojemność, linia-ziemia, przy 1 MHz | 2–3 pF |
| Element odsprzęgający | Rezystor udarowy |
| Rezystancja szeregowa | 2,2 Ω / linię |
| Prąd znamionowy IN | 300 mA / linię |
| Napięcie znamionowe DC PoE, linia-linia, UN | 56 V DC |
| Maksymalne napięcie pracy trwałej PoE, linia-linia, UC | 64 V DC |
| Poziom ochrony PoE, UP C3 | 93 V |
| Prąd wyładowczy PoE, 8/20 μs, linia-linia, Iimp C3 | 73 A |
| Chronione pary PoE | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny z IEEE 802.3af/at – wszystkie typy |
| Wymiary bez przewodu | 51 × 31 × 24 mm |
| Szerokość | 51 mm |
| Wysokość | 31 mm |
| Głębokość | 24 mm |
| Sposób montażu | Wolnostojący |
| Szczelność obudowy | IP54 |
| Zastosowanie | Wewnątrz; na zewnątrz wyłącznie w dodatkowej obudowie IP66 |
| Temperatura pracy | -30°C do 60°C |
| Waga | 0,2000 kg |
FAQ – najczęściej zadawane pytania
Czy ogranicznik współpracuje z zasilaniem PoE?
Tak. Model PTF-51-ECO/PoE/Micro zabezpiecza także zasilanie PoE i jest zgodny ze standardem IEEE 802.3af/at dla wszystkich typów.
Jakie przewody sieciowe obsługuje urządzenie?
Ogranicznik jest przeznaczony do sieci 100Base-T wykorzystujących skrętkę kategorii 5, 5e lub 6.
Ile kanałów zabezpiecza urządzenie?
Urządzenie zabezpiecza jeden kanał sieci LAN.
Jak podłączyć ogranicznik?
Do podłączenia służy gniazdo RJ-45 oraz przewód zakończony wtykiem RJ-45. Przewód z wtykiem należy podłączyć do chronionego urządzenia, a gniazdo do odpowiedniego odcinka sieci LAN.
Czy można zamontować ogranicznik na zewnątrz?
Tak, ale wyłącznie w dodatkowej obudowie IP66. Sama obudowa ogranicznika ma stopień szczelności IP54.
Jakie są wymiary urządzenia?
Wymiary ogranicznika bez przewodu wynoszą 51 × 31 × 24 mm.
