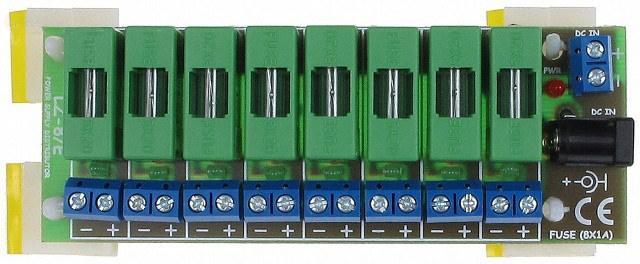

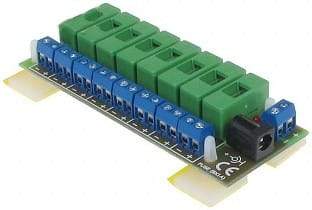

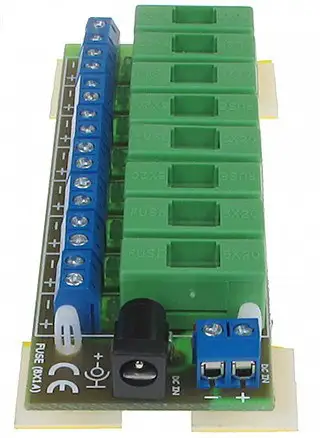

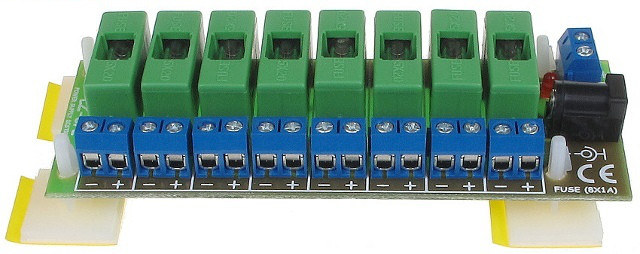

Łączówka zasilania DELTA LZ-8/E
Model: LZ-8/E
Łączówka zasilania DELTA LZ-8/E umożliwia rozdzielenie zasilania stałoprądowego na 8 wyjść. Urządzenie ma 2 wejścia zasilania, dzięki czemu można podłączyć je za pomocą gniazda 2.1/5.5 mm albo zacisków kablowych. Każde wyjście jest zabezpieczone osobnym bezpiecznikiem topikowym 1 A.
Najważniejsze korzyści
- 8 wyjść zasilania – pozwala zasilać wiele urządzeń z jednego punktu dystrybucji.
- 2 wejścia zasilania – obsługa zasilania przez gniazdo DC 2.1/5.5 mm lub zaciski kablowe.
- Indywidualne zabezpieczenie wyjść – każde wyjście wykorzystuje bezpiecznik topikowy 1 A.
- Obsługa napięcia DC 0–24 V – typowym zastosowaniem jest zasilanie 12 V DC.
- Prąd do 1 A na pojedynczym wyjściu – parametr ułatwiający dobór podłączanych odbiorników.
- Kompaktowa obudowa – wymiary 116 × 46 × 25 mm i masa 60 g ułatwiają umieszczenie urządzenia w instalacji.
Funkcje i sposób działania
Rozdział zasilania na 8 torów
Model LZ-8/E rozprowadza napięcie wejściowe do ośmiu niezależnych wyjść zasilania. Rozwiązanie porządkuje instalację, w której kilka urządzeń korzysta ze wspólnego źródła zasilania.
Zabezpieczenia topikowe
Każde wyjście wyposażono we wkładkę bezpiecznikową 1 A/250 V o wymiarach 5 × 20 mm, zwłoczną. Zabezpieczenie poszczególnych torów pozwala ograniczyć wpływ problemu w jednym obwodzie na pozostałe wyjścia.
Dwa warianty podłączenia wejścia
Zasilanie można doprowadzić przez gniazdo 2.1/5.5 mm lub zaciski kablowe. Wyjścia wykonano w formie zacisków kablowych.
Zastosowanie
Łączówka jest przeznaczona do rozdzielania zasilania DC w instalacjach telewizji przemysłowej i innych układach, w których wymagane jest doprowadzenie zasilania do kilku urządzeń. Może być wykorzystana między innymi do:
- zasilania wielu urządzeń z jednego źródła 12 V DC,
- uporządkowania rozdziału zasilania w instalacji CCTV,
- podłączenia odbiorników przez zaciski kablowe,
- budowy wielotorowych obwodów zasilających z indywidualnym zabezpieczeniem wyjść.
Przed podłączeniem należy sprawdzić, czy napięcie oraz pobór prądu urządzeń są zgodne z parametrami łączówki.
Specyfikacja techniczna
- Producent: DELTA
- Model: LZ-8/E
- SKU: 8768
- EAN: 5902887041976
- Kategoria: Telewizja przemysłowa – ograniczniki przepięć – zasilanie
- Liczba wejść zasilania: 2
- Liczba wyjść zasilania: 8
- Maksymalne napięcie zasilania: DC 0–24 V
- Typowe napięcie zasilania: 12 V DC
- Maksymalny prąd zasilania: 8 A
- Maksymalny prąd pojedynczego wyjścia: 1 A
Parametry konstrukcyjne i przyłączeniowe
- Bezpieczniki: topikowe, 1 A/250 V, 5 × 20 mm, zwłoczne
- Złącze wejściowe: gniazdo 2.1/5.5 mm lub zaciski kablowe
- Złącza wyjściowe: zaciski kablowe
- Filtr przeciwzakłóceniowy: nie
- Zakres temperatury pracy: -50°C do 55°C
- Maksymalna wilgotność względna: poniżej 95%
- Wymiary (szer. × wys. × gł.): 116 × 46 × 25 mm
- Masa: 60 g
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: łączówka zasilania
- Rodzina produktu: rozdział zasilania DC
- Kategoria kabla: nie dotyczy – produkt nie jest kablem
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy
- Typ złącza: wejście – gniazdo 2.1/5.5 mm lub zacisk kablowy; wyjście – zaciski kablowe
- Wysokość Rack: nie podano
- Szerokość: 116 mm
- Głębokość: 25 mm
- Kolor: nie podano
- Seria: nie podano
- Dodatkowe parametry: 8 wyjść, 2 wejścia, maksymalnie 24 V DC, maksymalny prąd zasilania 8 A, bezpieczniki topikowe 1 A na wyjściu
Interpretacja danych technicznych
LZ-8/E jest pasywną łączówką służącą do rozprowadzenia zasilania stałoprądowego. Dwa wejścia umożliwiają wybór sposobu doprowadzenia zasilania, natomiast osiem wyjść pozwala zasilić kilka odbiorników. Maksymalny prąd całego toru wynosi 8 A, a pojedynczego wyjścia 1 A. Zastosowane bezpieczniki topikowe mają wartość 1 A i są przeznaczone do indywidualnej ochrony poszczególnych wyjść.
Informacja o producencie
Producentem produktu jest DELTA. Oferowany model nosi oznaczenie LZ-8/E.
FAQ
Ile urządzeń można podłączyć do łączówki?
Łączówka ma 8 wyjść zasilania, dlatego można podłączyć do niej maksymalnie osiem odbiorników, z zachowaniem limitów prądowych całego urządzenia i pojedynczego wyjścia.
Jakie napięcie obsługuje model LZ-8/E?
Urządzenie pracuje z zasilaniem DC w zakresie 0–24 V. Typową wartością zasilania jest 12 V DC.
Jaki prąd może pobierać urządzenie podłączone do jednego wyjścia?
Maksymalny prąd pojedynczego wyjścia wynosi 1 A.
Jakie złącza zastosowano w łączówce?
Wejście obsługuje gniazdo 2.1/5.5 mm oraz zaciski kablowe. Wszystkie wyjścia są zakończone zaciskami kablowymi.
Czy każde wyjście ma osobne zabezpieczenie?
Tak. Poszczególne wyjścia wykorzystują bezpieczniki topikowe 1 A/250 V, 5 × 20 mm, zwłoczne.
Czy urządzenie ma filtr przeciwzakłóceniowy?
Nie. W danych technicznych dla modelu LZ-8/E wskazano brak filtra przeciwzakłóceniowego.
