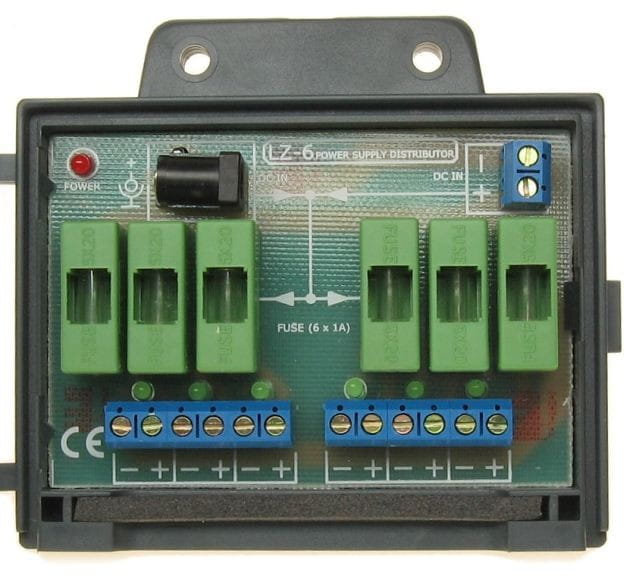

Łączówka zasilania KG-6 DELTA – model LZ-6
Łączówka zasilania KG-6 to element instalacji telewizji przemysłowej przeznaczony do rozdzielania zasilania DC na sześć wyjść. Urządzenie wyposażono w dwa wejścia zasilania: gniazdo 2.1/5.5 mm oraz zaciski kablowe. Każde wyjście ma indywidualne zabezpieczenie w postaci bezpiecznika topikowego.
Model LZ-6 obsługuje zasilanie o napięciu od 0 do 24 V DC, typowo 12 V DC. Maksymalny prąd całkowity wynosi 6 A, a maksymalny prąd pojedynczego wyjścia to 1 A.
Najważniejsze korzyści
- Rozdział zasilania na 6 urządzeń – jedno urządzenie pozwala uporządkować zasilanie wielu odbiorników instalacji.
- Dwa typy wejść zasilania – do dyspozycji jest gniazdo 2.1/5.5 mm oraz zaciski kablowe.
- Indywidualne zabezpieczenie wyjść – każde wyjście korzysta z bezpiecznika topikowego 1 A.
- Obsługa zasilania DC do 24 V – urządzenie może pracować przy napięciu 0–24 V DC, typowo 12 V DC.
- Praktyczne zaciski wyjściowe – wszystkie sześć wyjść wykonano w formie zacisków kablowych.
- Kompaktowa konstrukcja – obudowa o wymiarach 120 × 91 × 37 mm ułatwia zastosowanie w ograniczonej przestrzeni instalacyjnej.
Funkcje i sposób działania
Rozdzielanie zasilania
Łączówka przyjmuje zasilanie przez jedno z dwóch dostępnych wejść, a następnie rozprowadza je do sześciu wyjść zasilania zakończonych zaciskami kablowymi.
Bezpieczniki topikowe
Każde wyjście wykorzystuje wkładkę bezpiecznikową o parametrach 1 A/250 V, w rozmiarze 5/20 mm i charakterystyce zwłocznej. Zabezpieczenia są przeznaczone do indywidualnych obwodów wyjściowych.
Dwa warianty podłączenia wejścia

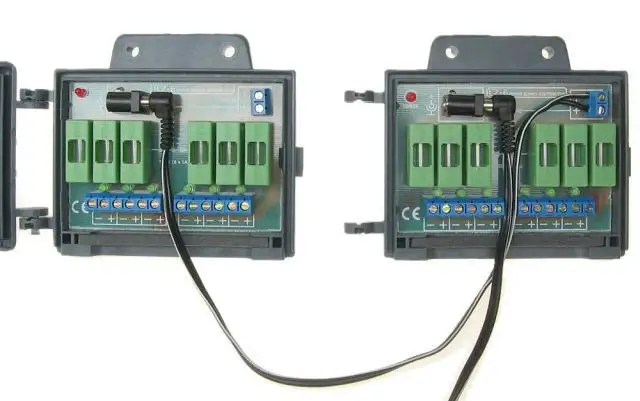

Zasilanie można doprowadzić za pomocą gniazda 2.1/5.5 mm lub zacisków kablowych. Pozwala to dopasować sposób podłączenia do używanego przewodu i elementów instalacji.
Zastosowanie
KG-6 sprawdzi się jako punkt rozdziału zasilania w instalacjach telewizji przemysłowej i innych układach wykorzystujących zasilanie DC w zakresie do 24 V.
- zasilanie maksymalnie sześciu odbiorników z jednego punktu rozdziału,
- uporządkowanie przewodów zasilających w instalacji CCTV,
- łączenie zasilacza przez gniazdo 2.1/5.5 mm,
- podłączanie przewodów zasilających za pomocą zacisków kablowych,
- rozprowadzanie typowego napięcia 12 V DC do poszczególnych obwodów.
Specyfikacja techniczna
| Producent | DELTA |
|---|---|
| Nazwa produktu | Łączówka zasilania KG-6 |
| Model | LZ-6 |
| SKU | 4659 |
| EAN | 5902887041983 |
| Kategoria | Telewizja przemysłowa – ograniczniki przepięć – zasilanie |
| Liczba wejść zasilania | 2 |
| Liczba wyjść zasilania | 6 |
| Maksymalne napięcie zasilania | 0–24 V DC, typowo 12 V DC |
| Maksymalny prąd zasilania | 6 A |
| Maksymalny prąd pojedynczego wyjścia | 1 A |
| Zabezpieczenia | Bezpieczniki topikowe |
| Typ wkładek bezpiecznikowych | 1 A/250 V, 5/20 mm, zwłoczne |
| Złącza wejść zasilania | Gniazdo 2.1/5.5 mm oraz zaciski kablowe |
| Złącza wyjść zasilania | Zaciski kablowe |
| Filtr przeciwzakłóceniowy | Nie |
| Temperatura pracy | -50 do +55°C |
| Wilgotność względna | <95% |
| Wymiary (szer. × wys. × gł.) | 120 × 91 × 37 mm |
| Waga | 99 g |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: łączówka zasilania
- Rodzina produktu: rozdział zasilania dla instalacji telewizji przemysłowej
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy
- Typ złącza: wejście – gniazdo 2.1/5.5 mm i zaciski kablowe; wyjście – zaciski kablowe
- Wysokość Rack: nie podano
- Szerokość: 120 mm
- Głębokość: 37 mm
- Kolor: nie podano
- Seria: KG-6
- Dodatkowe parametry: model LZ-6, 6 wyjść, 2 wejścia, zasilanie 0–24 V DC, bezpieczniki topikowe
Interpretacja danych technicznych
Produkt pełni funkcję rozdzielacza zasilania stałoprądowego. Dwa wejścia umożliwiają podłączenie zasilania przez gniazdo DC lub przewody zakończone na zaciskach. Sześć wyjść pozwala prowadzić osobne obwody do podłączanych urządzeń, przy zachowaniu limitu 1 A dla pojedynczego wyjścia oraz 6 A dla całego urządzenia.
Zastosowane wkładki topikowe mają format 5/20 mm, wartość znamionową 1 A i charakterystykę zwłoczną. W razie konieczności wymiany należy stosować wkładki o parametrach zgodnych ze specyfikacją urządzenia.
Producent
Producentem łączówki zasilania KG-6 jest DELTA.
FAQ – najczęściej zadawane pytania
Ile wyjść zasilania ma łączówka KG-6?
Urządzenie ma 6 wyjść zasilania zakończonych zaciskami kablowymi.
Ile wejść zasilania ma model LZ-6?
Model LZ-6 ma 2 wejścia: gniazdo 2.1/5.5 mm oraz zaciski kablowe.
Jakie napięcie obsługuje łączówka?
Zakres maksymalnego napięcia zasilania wynosi 0–24 V DC, przy czym typową wartością jest 12 V DC.
Jaki jest maksymalny prąd jednego wyjścia?
Maksymalny prąd pojedynczego wyjścia wynosi 1 A. Maksymalny prąd całego urządzenia to 6 A.
Jakie bezpieczniki stosuje się w urządzeniu?
Łączówka wykorzystuje zwłoczne bezpieczniki topikowe 1 A/250 V w rozmiarze 5/20 mm.
Czy produkt ma filtr przeciwzakłóceniowy?
Nie. W danych technicznych dla tego modelu filtr przeciwzakłóceniowy oznaczono jako nieobecny.
Jakie są wymiary urządzenia?
Wymiary łączówki wynoszą 120 × 91 × 37 mm, odpowiednio: szerokość, wysokość i głębokość.
