Kontroler dostępu Roger PR622

NAJWAŻNIEJSZE KORZYŚCI

• Wbudowany czytnik EM 125 kHz – umożliwia odczyt kart i kluczy zbliżeniowych bez konieczności stosowania osobnego czytnika po stronie kontrolera.
• Obsługa kontroli jedno- i obustronnej – możliwość podłączenia czytnika zewnętrznego pozwala nadzorować wejście i wyjście przez to samo przejście.
• Rozbudowane zarządzanie użytkownikami – pamięć i funkcje kontrolera pozwalają obsługiwać do 4000 użytkowników, 99 harmonogramów czasowych oraz 250 grup dostępu.
• Elastyczna konfiguracja wejść i wyjść – trzy programowalne wejścia, dwa wyjścia tranzystorowe i jedno wyjście przekaźnikowe można dopasować do wymagań instalacji.
• Obsługa zaawansowanych funkcji kontroli dostępu – urządzenie oferuje lokalny anti-passback, tryby pracy drzwi, wielowariantową identyfikację oraz funkcję Dwóch Użytkowników.

ZASTOSOWANIE

Kontroler może być wykorzystywany w instalacjach kontroli dostępu i rejestracji przejść, w których wymagane jest zarządzanie użytkownikami, harmonogramami oraz urządzeniami wykonawczymi.

• nadzór pojedynczego przejścia z wykorzystaniem wbudowanego czytnika,
• obustronna kontrola przejścia po podłączeniu czytnika zewnętrznego,
• obsługa systemów z czytnikami ROGER serii PRT,
• integracja z systemem alarmowym przez linie wejściowe i wyjściowe,
• kontrola dostępu w windach z wykorzystaniem modułów XM-8,
• rozbudowa liczby wejść i wyjść za pomocą ekspandera XM-2.

FUNKCJE I MOŻLIWOŚCI

Identyfikacja użytkownika

PR622 obsługuje kilka trybów identyfikacji: karta lub PIN, karta i PIN, wyłącznie karta oraz wyłącznie PIN. Dostępne są również funkcja Dwóch Użytkowników i tryb Podwójnej Identyfikacji.

Tryby pracy drzwi

Kontroler pozwala skonfigurować drzwi w trybie normalnym, zablokowanym, odblokowanym lub warunkowo odblokowanym. Ułatwia to dopasowanie działania przejścia do harmonogramu i zasad obowiązujących w obiekcie.

Anti-passback

Funkcja lokalnego anti-passback ogranicza możliwość ponownego użycia identyfikatora w sposób niezgodny z ustaloną kolejnością przejść. Dostępny jest także globalny anti-passback, którego zastosowanie wymaga centrali kontroli dostępu.

Wejścia i wyjścia

Urządzenie ma trzy programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe o obciążalności 1 A oraz jedno programowalne wyjście przekaźnikowe 1,5 A/30 V. Pozwala to podłączyć elementy wykonawcze i sygnały współpracujące z systemem.

Komunikacja i zarządzanie

Komunikacja z systemem odbywa się przez RS485. Kontroler może pracować w dowolnej topologii magistrali komunikacyjnej, a zarządzanie systemem jest możliwe przez sieć LAN/WAN lub port szeregowy COM/USB. Aktualizacja uprawnień użytkownika może odbywać się w czasie krótszym niż 5 sekund na jeden kontroler w systemie.

Ochrona i praca na zewnątrz

Model PR622 jest przeznaczony do instalacji w warunkach zewnętrznych ogólnych. Zastosowano ochronę antysabotażową typu tamper oraz kontakt NC o stopniu ochrony IP67, zgodnie z podaną specyfikacją.

SPECYFIKACJA TECHNICZNA

• Producent: ROGER
• Model: PR622
• Typ produktu: kontroler dostępu
• Kategoria: kontrola dostępu i RCP – kontrolery
• Wbudowany czytnik: zbliżeniowy EM 125 kHz
• Współpraca z czytnikami: seria PRT firmy Roger
• Liczba użytkowników: do 4000
• Harmonogramy czasowe: 99
• Grupy dostępu: 250
• Komunikacja: RS485
• Topologia magistrali: dowolna
• Programowalne wejścia: 3, NO/NC
• Wyjścia tranzystorowe: 2, 1 A
• Wyjście przekaźnikowe: 1, 1,5 A/30 V
• Zewnętrzny czytnik: możliwość podłączenia
• Ekspander wejść/wyjść: możliwość podłączenia XM-2
• Moduły do kontroli wind: XM-8
• Tryby identyfikacji: karta lub PIN, karta i PIN, tylko karta, tylko PIN
• Tryby drzwi: normalny, zablokowane, odblokowane, warunkowo odblokowane
• Anti-passback: lokalny; globalny przy wymaganej centrali kontroli dostępu
• Wbudowana klawiatura: nie
• Ochrona antysabotażowa: tamper
• Napięcie zasilania: 10–15 VDC
• Pobór prądu: 50 mA
• Kontakt antysabotażowy: NC, 50 mA/24 V, IP67
• Zasięg odczytu kart i kluczy: do 15 cm
• Klasa środowiskowa: IV
• Temperatura otoczenia: od -25°C do +60°C
• Wilgotność względna: 10–95%, bez kondensacji

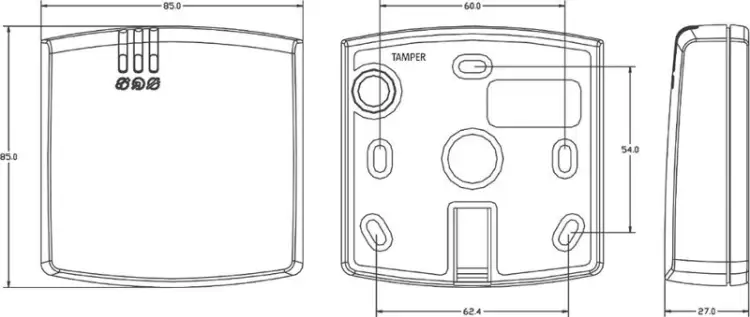

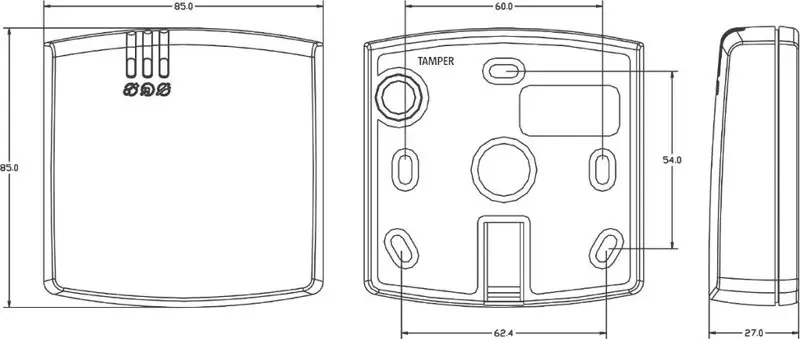

• Wymiary: 85 × 85 × 27 mm
• Waga produktu: około 120 g
• Waga w danych feedu: 0,2500 kg
• Certyfikat: CE
• EAN: 5907608962349

BUFORY ZDARZEŃ – INFORMACJA O DANYCH ŹRÓDŁOWYCH

W przekazanych danych występuje rozbieżność dotycząca pojemności bufora zdarzeń. Opis techniczny wskazuje 32 000 zdarzeń w wewnętrznym buforze pamięci, natomiast atrybut feedu podaje wartość 250 tys. Przed doborem urządzenia do konkretnej instalacji należy zweryfikować tę wartość w aktualnej dokumentacji produktu.

ROZPOZNANE DANE TECHNICZNE Z NAZWY PRODUKTU

• Typ produktu: kontroler dostępu
• Rodzina produktu: PR622
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie podano
• Materiał powłoki: nie podano
• Materiał przewodnika: nie podano
• Długość: nie dotyczy
• Typ złącza: nie podano
• Wysokość Rack: nie dotyczy
• Szerokość: 85 mm
• Głębokość: 27 mm
• Kolor: nie podano
• Seria: PR
• Dodatkowe parametry: wbudowany czytnik EM 125 kHz, komunikacja RS485, obsługa do 4000 użytkowników

INTERPRETACJA DANYCH TECHNICZNYCH

ROGER PR622 jest kontrolerem dostępu zintegrowanym z czytnikiem zbliżeniowym EM 125 kHz. Obsługuje zarówno funkcje identyfikacji użytkowników, jak i sterowanie przejściem za pomocą programowalnych wejść oraz wyjść. Dzięki komunikacji RS485 może być elementem większego systemu kontroli dostępu zarządzanego lokalnie lub przez sieć LAN/WAN.

Obudowa o wymiarach 85 × 85 × 27 mm oraz zakres temperatury pracy od -25°C do +60°C pozwalają uwzględnić urządzenie w instalacjach przeznaczonych do warunków zewnętrznych ogólnych. Wbudowana ochrona antysabotażowa sygnalizuje próbę ingerencji w urządzenie.

INFORMACJA O PRODUCENCIE

Producentem kontrolera PR622 jest ROGER. W danych produktu wskazano zgodność z czytnikami serii PRT oraz certyfikat CE.
