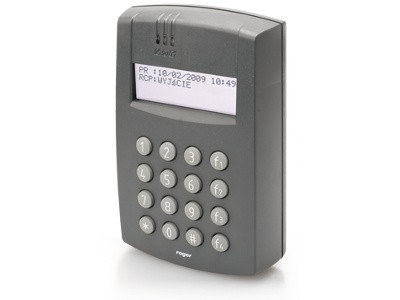

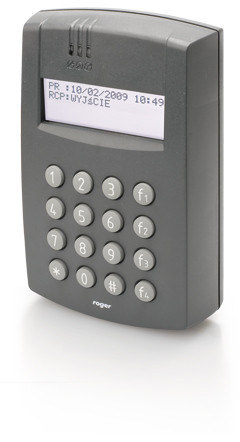

Kontroler dostępu Roger PR602LCD-DT-O

NAJWAŻNIEJSZE KORZYŚCI

• Obsługa jednego przejścia – kontroler jest przeznaczony do zarządzania pojedynczym punktem dostępu.
• Dwa sposoby identyfikacji – wbudowany czytnik obsługuje technologie EM 125 kHz oraz 13,56 MHz.
• Elastyczna weryfikacja użytkownika – dostępne są tryby karta lub PIN, karta i PIN, tylko karta oraz tylko PIN.
• Funkcja RCP – urządzenie może pracować jako terminal rejestracji czasu pracy.
• Czytelna obsługa lokalna – silikonowa klawiatura, cztery klawisze funkcyjne i czteroliniowy wyświetlacz LCD ułatwiają korzystanie z terminala.
• Praca w systemie kontroli dostępu – komunikacja RS-485, harmonogramy, grupy dostępu i pamięć zdarzeń pozwalają dopasować działanie do organizacji obiektu.

FUNKCJE I ICH ZASTOSOWANIE

Wbudowany czytnik zbliżeniowy

Kontroler odczytuje karty i klucze zbliżeniowe w standardach EM 125 kHz oraz 13,56 MHz. Maksymalny deklarowany zasięg odczytu wynosi do 12 cm.

Identyfikacja kartą i kodem PIN

Administrator może wykorzystać pojedynczą metodę identyfikacji albo połączyć kartę z kodem PIN. Pozwala to dobrać sposób autoryzacji do wymagań konkretnego przejścia.

Terminal rejestracji czasu pracy

Wbudowany wyświetlacz LCD i klawiatura umożliwiają korzystanie z funkcji rejestracji czasu pracy bez konieczności stosowania dodatkowego terminala.

Obsługa zdarzeń i uprawnień

Urządzenie obsługuje użytkowników, harmonogramy czasowe i grupy dostępu, a informacje o zdarzeniach zapisuje w wewnętrznym buforze pamięci.

Kontrola stanu drzwi i ochrona antysabotażowa

Programowalne wejścia i wyjścia pozwalają współpracować z elementami systemu przejścia. Kontroler oferuje także kontakt antysabotażowy typu NC oraz tryby drzwi: normalny, zablokowany, odblokowany i warunkowo odblokowany.

Rozbudowa systemu

Do urządzenia można dołączyć zewnętrzny czytnik oraz ekspander wejść/wyjść XM-2. Kontroler może również współpracować z systemem alarmowym za pośrednictwem linii wejściowych i wyjściowych.

MOŻLIWE ZASTOSOWANIA

• kontrola dostępu do drzwi i pojedynczych przejść,
• rejestracja wejść i wyjść pracowników,
• terminal RCP w obiektach firmowych i użytkowych,
• obsługa przejść wymagających identyfikacji kartą lub kodem PIN,
• integracja z systemem alarmowym,
• rozbudowa instalacji o dodatkowy czytnik lub ekspander wejść/wyjść.

SPECYFIKACJA TECHNICZNA

• Typ urządzenia: kontroler dostępu i terminal RCP
• Model: PR602LCD-DT-O
• Rodzina systemu: RACS 4
• Ilość obsługiwanych przejść: 1
• Wbudowany czytnik: EM 125 kHz oraz 13,56 MHz
• Zasięg odczytu kart i kluczy: do 12 cm
• Wbudowana klawiatura: tak, silikonowa
• Wyświetlacz: LCD, 4-liniowy
• Liczba klawiszy funkcyjnych: 4
• Komunikacja: RS-485
• Komunikacja Ethernet: nie
• OSDP: nie
• Wiegand: brak według danych atrybutowych źródła
• Napięcie zasilania: 10–15 V DC
• Parametr zasilania z feedu: 12 V
• Pobór prądu: 100 mA
• Bufor zdarzeń: 32 000 zdarzeń według opisu funkcjonalnego; 1 000 000 według atrybutu feedu
• Liczba użytkowników: do 4000
• Harmonogramy czasowe: 99
• Grupy dostępu: 250
• Wejścia programowalne: 3 linie NO/NC
• Wyjścia tranzystorowe: 2 programowalne, 1 A
• Wyjście przekaźnikowe: 1 programowalne, 1,5 A / 30 V
• Kontakt antysabotażowy: NC, 50 mA / 24 V, IP67
• Klasa środowiskowa: IV, warunki zewnętrzne ogólne
• Temperatura pracy: -25°C do +60°C
• Wilgotność względna: 10–95%, bez kondensacji

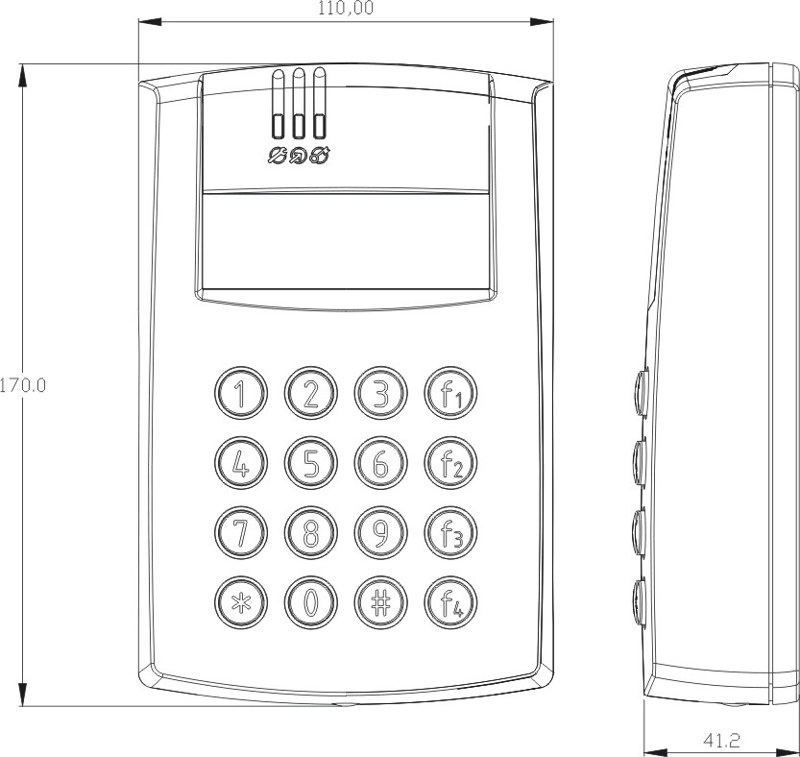

• Wymiary: 170 × 110 × 41,2 mm
• Waga urządzenia: około 410 g
• Waga produktu w feedzie: 1,2800 kg
• Certyfikat: CE

TRYBY I FUNKCJE SYSTEMOWE

• lokalny anti-passback,
• globalny anti-passback wymagający CPR32-SE w systemie,
• funkcja dwóch użytkowników,
• tryb podwójnej identyfikacji,
• rozbudowane funkcje rejestracji czasu pracy,
• możliwość podziału systemu na podsystemy,
• zarządzanie przez WAN/LAN lub port szeregowy COM/USB,
• aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie,
• dowolna topologia magistrali komunikacyjnej,
• możliwość współbieżnego konfigurowania podsystemów.

PARAMETRY TECHNICZNE WYNIKAJĄCE Z NAZWY PRODUKTU

• Typ produktu: kontroler dostępu z funkcją terminala RCP
• Rodzina produktu: RACS 4
• Model: PR602LCD-DT-O
• Wbudowany interfejs użytkownika: klawiatura i wyświetlacz LCD
• Dodatkowe parametry: wbudowany czytnik zbliżeniowy, obsługa jednego przejścia, komunikacja RS-485

INTERPRETACJA DANYCH TECHNICZNYCH

PR602LCD-DT-O jest urządzeniem do kontroli jednego przejścia, wyposażonym w funkcje identyfikacji użytkowników oraz rejestracji czasu pracy. Zasilanie należy podłączyć w zakresie 10–15 V DC. Kontroler może pracować w środowisku zewnętrznym ogólnym, w temperaturze od -25°C do +60°C i przy wilgotności względnej 10–95% bez kondensacji.

W przekazanych danych występuje rozbieżność dotycząca pojemności bufora zdarzeń: opis funkcjonalny wskazuje 32 000 zdarzeń, natomiast atrybut feedu podaje 1 000 000. Wartość należy zweryfikować przed doborem urządzenia do konkretnego projektu.

INFORMACJA O PRODUCENCIE

Producentem kontrolera PR602LCD-DT-O jest ROGER.

FAQ – NAJCZĘŚCIEJ ZADAWANE PYTANIA

Czy kontroler obsługuje rejestrację czasu pracy?

Tak. Urządzenie pełni funkcję terminala RCP i oferuje funkcje rejestracji czasu pracy.

Ile przejść może obsługiwać PR602LCD-DT-O?

Kontroler jest przeznaczony do obsługi jednego przejścia.

Jakie technologie kart obsługuje wbudowany czytnik?

Wbudowany czytnik obsługuje EM 125 kHz oraz 13,56 MHz. Deklarowany zasięg odczytu wynosi do 12 cm.

Czy można używać samego kodu PIN?

Tak. Dostępny jest tryb identyfikacji tylko kodem PIN. Możliwe są także tryby karta, karta lub PIN oraz karta i PIN.

Czy urządzenie ma komunikację Ethernet?

Nie. Według danych technicznych komunikacja sieciowa kontrolera odbywa się za pośrednictwem RS-485; Ethernet nie jest dostępny.

Czy kontroler można rozbudować?

Tak. Możliwe jest dołączenie zewnętrznego czytnika oraz ekspandera wejść/wyjść XM-2.

Czy urządzenie nadaje się do instalacji na zewnątrz?

Tak, w danych produktu wskazano klasę środowiskową IV oraz zastosowanie w warunkach zewnętrznych ogólnych. Zakres temperatury pracy wynosi od -25°C do +60°C.
