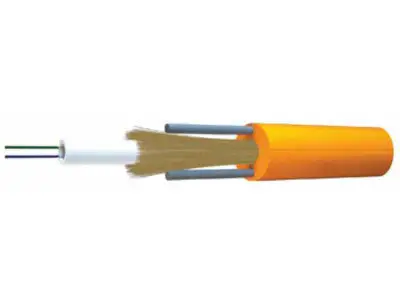

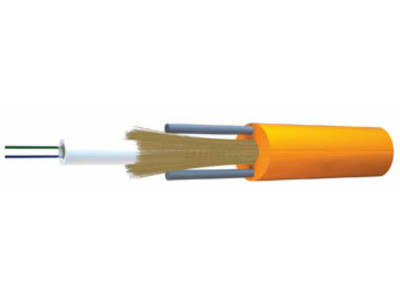

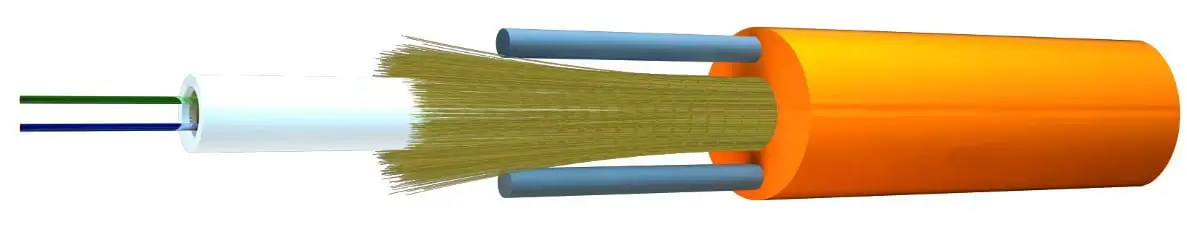

Kabel światłowodowy ziemny dac 8J 1m

NAJWAŻNIEJSZE KORZYŚCI

• 8 włókien jednomodowych – konstrukcja 8 x SM (1x8) umożliwia prowadzenie wielu torów transmisyjnych w jednym kablu.
• Przystosowanie do układania w ziemi – kabel jest przeznaczony do bezpośredniego zakopywania w gruncie.
• Ochrona przed wilgocią – konstrukcja ogranicza wzdłużne przenikanie wilgoci wewnątrz kabla.
• Odporność na odkształcenia – kabel zachowuje deklarowane właściwości podczas prowadzenia instalacji w zakresie określonym przez producenta.
• Zakres temperatury pracy od -30°C do +70°C – produkt może być stosowany w zewnętrznych instalacjach pracujących w tym zakresie temperatur.
• Centralna tuba i powłoka PP – konstrukcja została uzupełniona o zewnętrzną powłokę z polipropylenu o grubości 1,5 mm.

ZASTOSOWANIE

Kabel DAC 8J jest przeznaczony do zewnętrznych instalacji światłowodowych, w których przewód może być układany bezpośrednio w ziemi. Długość 1 m pozwala wykorzystać go między innymi do:

• wykonywania krótkich odcinków połączeniowych w infrastrukturze światłowodowej,
• prac montażowych i serwisowych,
• łączenia elementów zewnętrznych tras światłowodowych,
• przygotowywania lub rozbudowy instalacji wykorzystujących włókna jednomodowe,
• prowadzenia ośmiu włókien w jednej trasie kablowej.

SPECYFICZNE FUNKCJE PRODUKTU

włókno jednomodowe SM – światłowód jednomodowy 9/125 G.652D jest przeznaczony do transmisji w jednym modzie propagacji.

Ochrona przed wzdłużnym przenikaniem wilgoci – rozwiązanie konstrukcyjne ograniczające przemieszczanie się wilgoci wzdłuż kabla.

Odporność na odkształcenia – cecha wskazana w specyfikacji kabla, istotna podczas prowadzenia i układania przewodu.

Bezpośrednie układanie w ziemi – kabel zewnętrzny DAC został przeznaczony do instalacji polegających na bezpośrednim zakopaniu przewodu.

ROZPOZNANE DANE TECHNICZNE Z NAZWY PRODUKTU

• Typ produktu: kabel światłowodowy ziemny
• Rodzina produktu: okablowanie światłowodowe SM
• Kategoria kabla: kabel zewnętrzny DAC
• Typ ekranowania: nie podano w danych źródłowych
• Materiał powłoki: PP (polipropylen)
• Materiał przewodnika: nie dotyczy kabla światłowodowego; zastosowano włókna światłowodowe
• Długość: 1 m
• Typ złącza: nie podano; produkt jest kablem bez wskazanych złączy
• Wysokość Rack: nie dotyczy
• Szerokość: nie podano
• Głębokość: nie podano
• Kolor: pomarańczowy
• Seria: DAC 8J
• Dodatkowe parametry: 8 włókien SM, standard G.652D / 9/125, centralna tuba, przeznaczenie zewnętrzne

INTERPRETACJA DANYCH TECHNICZNYCH

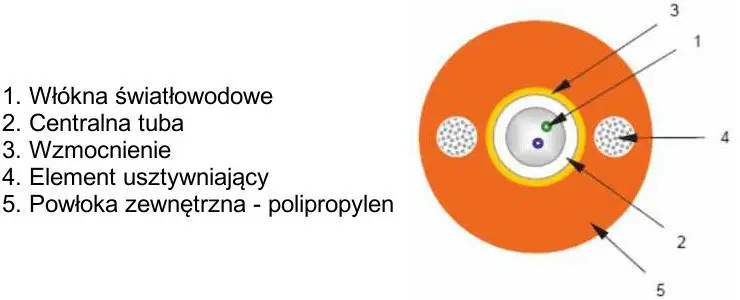

Oznaczenie DAC 8J identyfikuje kabel z konstrukcją 8 x SM (1x8). Skrót SM oznacza włókno jednomodowe, natomiast parametr 9/125 odnosi się do nominalnej geometrii włókna: średnicy rdzenia 9 µm i płaszcza 125 µm. Standard G.652D określa typ zastosowanego włókna jednomodowego.

Parametr „promień gięcia 60 mm” wskazuje minimalny promień, który należy uwzględnić podczas prowadzenia kabla. Maksymalna siła naprężająca wynosi 1200 N. Podczas instalacji należy przestrzegać zakresu temperatur od -10°C do +50°C.

SPECYFIKACJA TECHNICZNA

• Producent: OPTIX
• SKU: 8423
• Typ produktu: kabel zewnętrzny
• Zastosowanie: zewnętrzne
• Standard włókna: G.652D
• Typ włókna: SM, jednomodowe 9/125
• Liczba włókien: 8
• Konstrukcja: 8 x SM (1x8)
• Tuba: centralna
• Możliwość bezpośredniego układania w ziemi: tak
• Odporność na odkształcenia: tak
• Ochrona przed wzdłużnym przenikaniem wilgoci: tak
• Bezhalogenowy zgodnie z EN 50267-2-2: nie
• Gryzonioodporny: nie
• Powłoka zewnętrzna: PP (polipropylen)
• Kolor powłoki zewnętrznej: pomarańczowy
• Grubość powłoki zewnętrznej: 1,5 mm
• Długość: 1 m
• Średnica kabla: 5,9 mm
• Promień gięcia: 60 mm
• Maksymalna siła naprężająca: 1200 N
• Waga kabla: 28 kg/km
• Zakres temperatury pracy: -30°C / +70°C
• Zakres temperatury instalacji: -10°C / +50°C
• Zakres temperatury składowania i transportu: -30°C / +70°C

CHARAKTERYSTYKA WŁÓKNA

• Typ włókna: jednomodowe 9/125 nm G.652D
• Średnica pola modu przy 1310 nm: 9,2 ± 0,3 µm
• Średnica pola modu przy 1550 nm: 10,2 ± 0,4 µm
• Niecentryczność pola modu: maks. 6%
• Niecentryczność rdzenia względem powłoki pierwotnej: maks. 0,4 µm
• Średnica powłoki pierwotnej włókna: 125 ± 0,5 µm
• Niecentryczność średnicy płaszcza: maks. 0,6%
• Średnica pokrycia bezbarwnego: 242 ± 5 µm
• Średnica pokrycia w kolorze: 254 ± 7 µm
• Niecentryczność płaszcz/powłoka pierwotna włókna: maks. 8 µm
• Zakres temperatury pracy włókna: -60°C / +85°C
• Czułość na zginanie, 10 obrotów wokół Ø30 mm, 1550 nm: maks. 0,1 dB
• Czułość na zginanie, 10 obrotów wokół Ø30 mm, 1625 nm: maks. 0,3 dB
• Czułość na zginanie, 1 obrót wokół Ø20 mm, 1550 nm: maks. 0,75 dB
• Czułość na zginanie, 1 obrót wokół Ø20 mm, 1625 nm: maks. 1,5 dB
• Długość fali odcięcia: maks. 1260 nm
• Długość fali zerowej dyspersji: 1300–1322 nm
• Nachylenie zerowej dyspersji: maks. 0,090 ps/nm²·km
• Dyspersja chromatyczna w zakresie 1285–1330 nm: maks. 3,0 ps/nm·km
• Dyspersja chromatyczna przy 1550 nm: maks. 17,0 ps/nm·km
• Dyspersja chromatyczna przy 1625 nm: maks. 21,0 ps/nm·km
• Wartość wzorca łącza PMD Q: maks. 0,20 ps/√km
• Maksymalne tłumienie przy 1383 nm: 0,29 dB/km
• Maksymalne tłumienie przy 1550 nm: 0,19 dB/km
• Grupowy współczynnik refrakcji przy 1330 nm: 1,14671
• Grupowy współczynnik refrakcji przy 1550 nm: 1,14675
• Grupowy współczynnik refrakcji przy 1625 nm: 1.01.4680 – wartość podana w źródle

INFORMACJE O PRODUCENCIE

OPTIX – producent wskazany dla kabla światłowodowego DAC 8J o SKU 8423.
