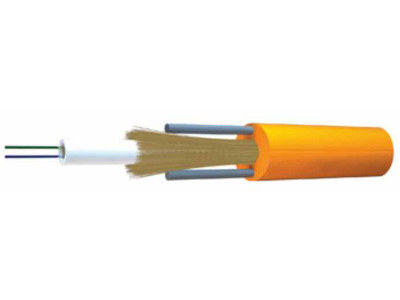

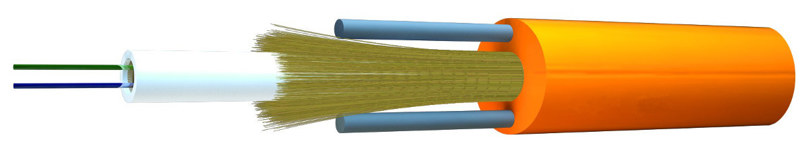

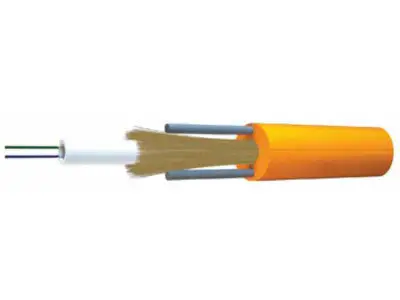

Kabel światłowodowy ziemny dac 12J -1m

NAJWAŻNIEJSZE KORZYŚCI

• 12 włókien jednomodowych – konstrukcja 12 x SM (1x12) umożliwia prowadzenie wielu torów światłowodowych w jednym kablu.
• Przystosowanie do układania w ziemi – kabel zewnętrzny może być bezpośrednio zakopywany w gruncie zgodnie z przeznaczeniem produktu.
• Ochrona przed wzdłużnym przenikaniem wilgoci – rozwiązanie ogranicza migrację wilgoci wzdłuż konstrukcji kabla.
• Odporność na odkształcenia – konstrukcja została określona jako odporna na odkształcenia.
• Powłoka zewnętrzna z polipropylenu – kabel ma pomarańczową powłokę PP o grubości 1,5 mm.
• Szeroki zakres temperatur pracy – kabel może pracować w zakresie od -30°C do +70°C.

ZASTOSOWANIE

Produkt przeznaczony jest do zewnętrznych instalacji światłowodowych, w których kabel układany jest bezpośrednio w ziemi. Odcinek 1 m może być wykorzystany między innymi do:

• wykonania krótkiego odcinka instalacji ziemnej,
• łączenia elementów zewnętrznej infrastruktury światłowodowej,
• prac montażowych i serwisowych,
• przygotowania lub rozbudowy instalacji jednomodowej,
• wykorzystania 12 włókien w jednym kablu z centralną tubą.

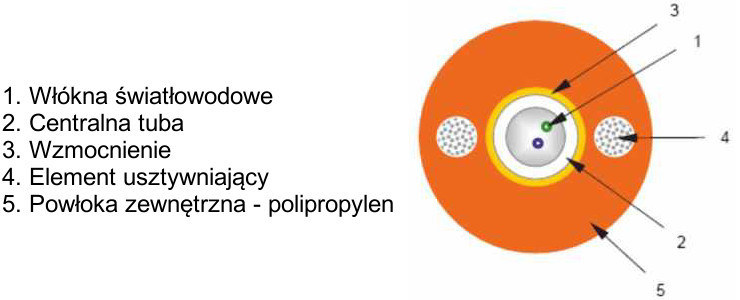

SPECYFICZNE FUNKCJE I CECHY KONSTRUKCJI

Konstrukcja jednomodowa SM 9/125 G.652D – zastosowane włókna jednomodowe mają średnicę rdzenia/pola typową dla włókien 9/125 i są wykonane w standardzie G.652D.

Centralna tuba – 12 włókien znajduje się w centralnej tubie, co określa budowę kabla jako 12 x SM (1x12).

Ochrona przed wilgocią – specyfikacja wskazuje na ochronę przed wzdłużnym przenikaniem wilgoci.

Odporność mechaniczna – maksymalna siła naprężająca wynosi 1200 N, a minimalny promień gięcia określono na 60 mm.

Powłoka PP – zewnętrzna warstwa wykonana z polipropylenu ma kolor pomarańczowy i grubość 1,5 mm.

PARAMETRY TECHNICZNE WYNIKAJĄCE Z NAZWY PRODUKTU

• Typ produktu: kabel światłowodowy ziemny
• Rodzina produktu: okablowanie światłowodowe
• Kategoria kabla: kabel zewnętrzny do bezpośredniego układania w ziemi
• Typ ekranowania: nie podano w specyfikacji
• Materiał powłoki: PP – polipropylen
• Materiał przewodnika: nie dotyczy kabla światłowodowego; zastosowano włókna optyczne
• Długość: 1 m
• Typ złącza: brak złącza w specyfikacji
• Wysokość Rack: nie dotyczy
• Szerokość: nie podano
• Głębokość: nie podano
• Kolor: pomarańczowy
• Seria: DAC 12J
• Dodatkowe parametry: 12 włókien SM, typ 9/125, standard G.652D, centralna tuba

INTERPRETACJA DANYCH TECHNICZNYCH

Oznaczenie DAC 12J wskazuje na kabel z 12 włóknami jednomodowymi. Symbol SM 9/125 oznacza włókno jednomodowe o parametrach 9/125, natomiast G.652D określa standard zastosowanego włókna. Kabel ma konstrukcję z centralną tubą, zewnętrzną powłoką PP oraz parametry przeznaczone do instalacji zewnętrznych i ziemnych.

Specyfikacja nie określa kabla jako bezhalogenowego ani gryzonioodpornego. Podczas projektowania instalacji należy uwzględnić także podane zakresy temperatur, promień gięcia oraz maksymalną siłę naprężającą.

SPECYFIKACJA TECHNICZNA

• Producent: OPTIX
• Model: Z-XOTKtsd 12J
• SKU: 8419
• EAN: 5906832516922
• Kategoria: Okablowanie-Światłowody-SM
• Grupa produktu: kabel zewnętrzny
• Zastosowanie: zewnętrzne
• Standard włókna: G.652D
• Typ włókna: SM, jednomodowe 9/125 nm
• Liczba włókien: 12
• Konstrukcja: 12 x SM (1x12)
• Tuba: centralna
• Możliwość bezpośredniego układania w ziemi: tak
• Odporność na odkształcenia: tak
• Ochrona przed wzdłużnym przenikaniem wilgoci: tak
• Bezhalogenowy zgodnie z EN 50267-2-2: nie
• Gryzonioodporny: nie
• Powłoka zewnętrzna: PP, polipropylen
• Kolor powłoki: pomarańczowy
• Grubość powłoki zewnętrznej: 1,5 mm
• Długość odcinka: 1 m
• Średnica kabla: 5,9 mm
• Promień gięcia: 60 mm
• Maksymalna siła naprężająca: 1200 N
• Waga kabla: 28 kg/km
• Zakres temperatury pracy: -30°C do +70°C
• Zakres temperatury instalacji: -10°C do +50°C
• Zakres temperatury składowania i transportu: -30°C do +70°C
• Waga produktu: 0,0300 kg

CHARAKTERYSTYKA WŁÓKNA

• Typ włókna: jednomodowe 9/125 nm G.652D
• Średnica pola modu przy 1310 nm: 9,2 ± 0,3 µm
• Średnica pola modu przy 1550 nm: 10,2 ± 0,4 µm
• Niecentryczność pola modu: maks. 6%
• Niecentryczność rdzenia/powłoki pierwotnej włókna: maks. 0,4 µm
• Średnica powłoki pierwotnej włókna: 125 ± 0,5 µm
• Niecentryczność średnicy płaszcza: maks. 0,6%
• Średnica pokrycia bezbarwnego: 242 ± 5 µm
• Średnica pokrycia w kolorze: 254 ± 7 µm
• Niecentryczność płaszcz/powłoka pierwotna włókna: maks. 8 µm
• Długość fali odcięcia: maks. 1260 nm
• Długość fali zerowej dyspersji: 1300–1322 nm
• Nachylenie zerowej dyspersji: maks. 0,090 ps/nm²/km
• Dyspersja chromatyczna przy 1285–1330 nm: maks. 3,0 ps/nm/km
• Dyspersja chromatyczna przy 1550 nm: maks. 17,0 ps/nm/km
• Dyspersja chromatyczna przy 1625 nm: maks. 21,0 ps/nm/km
• Wartość wzorca łącza PMD Q: maks. 0,20 ps/√km
• Maksymalne tłumienie przy 1383 nm: 0,29 dB
• Maksymalne tłumienie przy 1550 nm: 0,19 dB
• Grupowy współczynnik refrakcji przy 1330 nm: 1,14671
• Grupowy współczynnik refrakcji przy 1550 nm: 1,14675
• Grupowy współczynnik refrakcji przy 1625 nm: 1.01.4680 – wartość podana w źródle

CZUŁOŚĆ NA ZGINANIE

• 10 obrotów wokół średnicy 30 mm przy 1550 nm: maks. 0,1 dB
• 10 obrotów wokół średnicy 30 mm przy 1625 nm: maks. 0,3 dB
• 1 obrót wokół średnicy 20 mm przy 1550 nm: maks. 0,75 dB
• 1 obrót wokół średnicy 20 mm przy 1625 nm: maks. 1,5 dB

O PRODUCENCIE

Producentem kabla jest OPTIX. Produkt oznaczono modelem Z-XOTKtsd 12J, SKU 8419 oraz numerem EAN 5906832516922.
