Odpowiednio dobrany elektrozaczep pozwala otwierać furtkę z poziomu unifonu, wideomonitora lub aplikacji. Sam fakt, że urządzenie jest określane jako „elektrozaczep do wideodomofonu”, nie oznacza jednak automatycznej kompatybilności. Przed zakupem trzeba sprawdzić kilka elementów: napięcie zasilania, sposób działania po zaniku napięcia, pobór prądu, typ furtki, dostępne miejsce montażowe oraz sposób sterowania wyjściem przekaźnikowym.
W tym poradniku wyjaśniamy, jak dobrać elektrozaczep do wideodomofonu, aby system działał stabilnie i nie powodował problemów z otwieraniem furtki.
Jak działa elektrozaczep w systemie wideodomofonowym?
Elektrozaczep jest montowany w ościeżnicy furtki i współpracuje z językiem zamka mechanicznego. Po podaniu napięcia zwalnia zapadkę, dzięki czemu furtkę można otworzyć bez użycia klucza. Sterowanie odbywa się najczęściej przez przycisk otwierania na monitorze, unifonie, panelu bramowym albo w aplikacji.
W praktyce wideodomofon nie zawsze zasila elektrozaczep bezpośrednio. W wielu instalacjach jego wyjście działa jako przekaźnik, który zwiera lub rozwiera obwód. Sam elektrozaczep otrzymuje wtedy energię z osobnego zasilacza. Takie rozwiązanie ogranicza obciążenie elektroniki wideodomofonu i ułatwia dobór zasilania do konkretnego zamka.
Przed zakupem warto przejrzeć ofertę elektrozaczepów oraz porównać ich napięcie, konstrukcję i sposób montażu z parametrami systemu.
Najważniejsze kryteria wyboru elektrozaczepu
1. Napięcie zasilania: 12 V, 24 V czy inne?
Pierwszym krokiem jest sprawdzenie napięcia wymaganego przez elektrozaczep oraz napięcia dostępnego w instalacji. Nie należy zakładać, że każdy wideodomofon pracuje z takim samym napięciem jak zamek. W dokumentacji urządzeń trzeba rozróżnić:
- napięcie zasilania wideodomofonu lub panelu bramowego,
- napięcie wyjścia sterującego elektrozaczepem,
- napięcie zasilacza przeznaczonego dla zamka,
- rodzaj prądu: stały DC albo przemienny AC.
Elektrozaczep należy zasilać dokładnie zgodnie z jego specyfikacją. Podanie zbyt wysokiego napięcia może doprowadzić do uszkodzenia cewki, a zbyt niskie może powodować głośną pracę, niewystarczające zwalnianie zapadki lub całkowity brak otwarcia.
Znaczenie ma również rodzaj prądu. Nie każdy model przeznaczony do zasilania DC może być podłączony do źródła AC i odwrotnie. Jeżeli zasilacz oraz elektrozaczep mają różne wymagania, potrzebny może być dodatkowy element dopasowujący albo wymiana zasilacza.
2. Pobór prądu i wydajność zasilacza
Poza napięciem trzeba sprawdzić pobór prądu elektrozaczepu. Zasilacz musi zapewniać odpowiednią wydajność zarówno dla zamka, jak i pozostałych urządzeń podłączonych do tego samego obwodu. Dotyczy to szczególnie instalacji, w których z jednego źródła zasilane są panel, monitor, moduły sterujące i elektrozaczep.
W przypadku długich przewodów trzeba uwzględnić spadek napięcia. Przewód o zbyt małym przekroju lub zbyt długa trasa kablowa może sprawić, że przy furtce pojawi się napięcie niższe niż wymagane przez zamek. Objawem bywają problemy występujące tylko w określonych warunkach, na przykład podczas jednoczesnej pracy kilku urządzeń.
Do planowania instalacji warto sprawdzić kategorię zasilacze i zabezpieczenia. Dobór konkretnego modelu powinien zawsze wynikać z sumy obciążeń oraz wymagań wszystkich urządzeń w danym systemie.
3. Elektrozaczep standardowy czy rewersyjny?
Określenia „standardowy” i „rewersyjny” opisują zachowanie zamka po zaniku zasilania. To jedno z najważniejszych kryteriów wyboru.
- Elektrozaczep standardowy, normalnie zamknięty pozostaje zablokowany bez napięcia. Otwarcie następuje po podaniu zasilania. Jest to częsty wybór do furtek posesji, gdy priorytetem jest utrzymanie zamknięcia także podczas awarii zasilania.
- Elektrozaczep rewersyjny, normalnie otwarty pozostaje odblokowany po podaniu napięcia i blokuje się po jego zaniku. Stosuje się go tam, gdzie wymagane jest odblokowanie przejścia w przypadku awarii zasilania albo gdzie ważny jest określony scenariusz bezpieczeństwa.
Rewers nie jest funkcją, którą można bezpiecznie „ustawić” wyłącznie w wideodomofonie. Musi ją obsługiwać sam elektrozaczep, a sposób sterowania należy dopasować do logiki przekaźnika. Przed zamówieniem warto zdecydować, czy furtka ma być zamknięta, czy odblokowana po zaniku napięcia.
4. AC, DC i sposób sterowania
W instalacjach wideodomofonowych często stosuje się sterowanie przekaźnikowe. Oznacza to, że wyjście urządzenia otwiera lub zamyka obwód zamka, ale niekoniecznie dostarcza prąd o wymaganej wartości. Z tego powodu trzeba sprawdzić, czy wyjście wideodomofonu może bezpośrednio obsłużyć dany elektrozaczep.
Jeżeli nie, stosuje się dodatkowy przekaźnik, moduł sterujący lub osobny zasilacz. W przypadku zwór elektromagnetycznych pomocny może być uniwersalny moduł przekaźnika ACO CDN-PK do podłączenia zwory. Należy jednak pamiętać, że zwora elektromagnetyczna i elektrozaczep to różne rozwiązania. Moduł oraz schemat połączeń muszą odpowiadać konkretnemu typowi urządzenia.
Elektrozaczep a konstrukcja furtki
Nawet prawidłowo dobrany elektrycznie elektrozaczep nie zadziała poprawnie, jeśli nie pasuje mechanicznie do furtki. Przed zakupem trzeba zmierzyć miejsce w ościeżnicy i sprawdzić położenie zamka, języka oraz zawiasów.
Najważniejsze kwestie montażowe to:
- szerokość ościeżnicy i ilość miejsca na korpus elektrozaczepu,
- odległość między językiem zamka a krawędzią profilu,
- kierunek otwierania furtki,
- zgodność z zamkiem mechanicznym i klamką,
- możliwość wykonania otworów oraz poprowadzenia przewodu,
- odporność konstrukcji na warunki zewnętrzne i zabrudzenia.
Wąskie profile wymagają zwykle modeli o kompaktowej konstrukcji. W furtkach metalowych i aluminiowych często potrzebne są dodatkowe elementy montażowe lub obróbka profilu. Przed zakupem nie należy kierować się wyłącznie zdjęciem produktu — kluczowe są rysunek techniczny, wymiary i sposób współpracy z zamkiem mechanicznym.
Elektrozaczep czy zwora elektromagnetyczna?
Elektrozaczep współpracuje z mechanicznym zamkiem furtki i jest montowany w ościeżnicy. Zwora elektromagnetyczna utrzymuje skrzydło dzięki sile elektromagnesu i odpowiedniej kotwie. Oba rozwiązania mogą być sterowane z wideodomofonu, ale wymagają innego montażu, zasilania i konfiguracji.

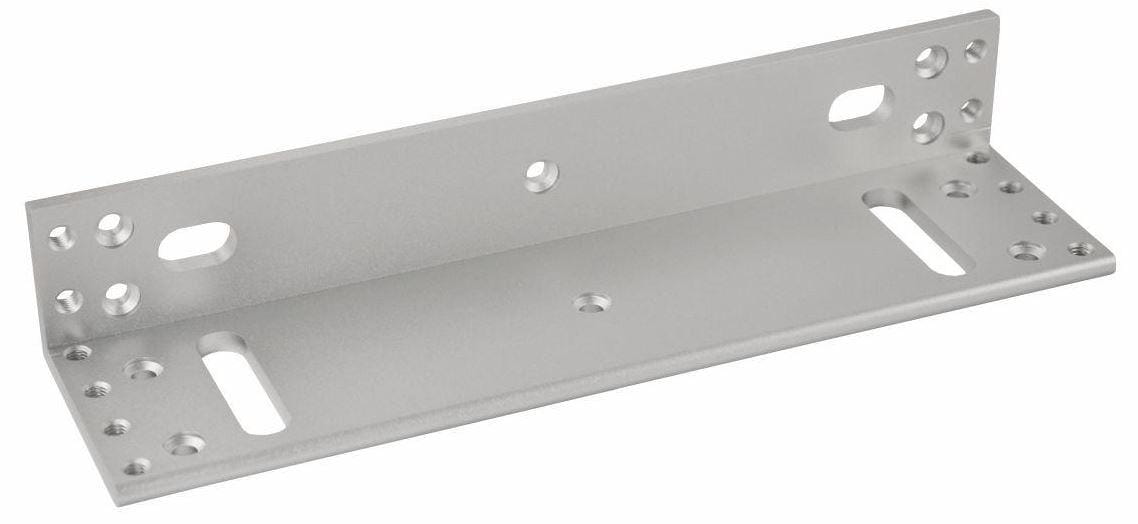

Jeżeli furtka nie ma odpowiedniego zamka lub potrzebne jest rozwiązanie do drzwi bez klasycznej zapadki, warto rozważyć również kategorię zwory i elektrozaczepy. Do montażu zwory należy dobrać właściwy uchwyt. Przykładem jest uchwyt SCOT BK-1200L2, przeznaczony do montażu wskazanych modeli zwór. Nie jest to uniwersalny element do każdego elektrozaczepu, dlatego kompatybilność trzeba sprawdzić przed zakupem.
Jak podłączyć elektrozaczep do wideodomofonu?
Dokładny schemat zależy od marki i modelu urządzeń, jednak typowa instalacja obejmuje:
- wideodomofon lub panel bramowy z wyjściem sterującym,
- zasilacz dopasowany do napięcia i poboru prądu elektrozaczepu,
- elektrozaczep zamontowany w ościeżnicy,
- przewód zasilający oraz przewody sterujące,
- ewentualny przekaźnik lub moduł separujący.
Przy podłączaniu trzeba zwrócić uwagę na oznaczenia zacisków, polaryzację w obwodach DC oraz sposób pracy przekaźnika. Nie warto kopiować schematu z innego modelu bez porównania oznaczeń. Różne systemy mogą mieć osobne wyjścia do zamka, wspólny przewód, wyjście bezpotencjałowe albo wyjście przeznaczone wyłącznie do sterowania dodatkowym przekaźnikiem.
Przed uruchomieniem należy sprawdzić działanie przyciskiem lokalnym, z monitora oraz — jeśli system to umożliwia — z aplikacji. Warto też przetestować zachowanie furtki przy zamkniętym i otwartym skrzydle, ponieważ naprężenie języka zamka może utrudniać zwolnienie elektrozaczepu.
Wideodomofon IP a sterowanie furtką
W systemach IP sterowanie otwarciem może odbywać się z poziomu monitora, panelu, aplikacji lub dodatkowego modułu. Przed zakupem trzeba sprawdzić, czy wybrany system ma wyjście do sterowania elektrozaczepem oraz jakie obciążenie może ono obsłużyć.
Warto przejrzeć ofertę wideodomofonów IP, zwracając uwagę nie tylko na obraz i komunikację, ale także na sposób integracji z zamkiem. W większych instalacjach przydatne może być rozdzielenie toru komunikacyjnego od zasilania elektrozaczepu. Ułatwia to rozbudowę systemu i ogranicza ryzyko zakłóceń związanych z obciążeniem przewodów.
Najczęstsze błędy przy doborze elektrozaczepu
- Wybór wyłącznie na podstawie napięcia. Zgodność napięcia nie gwarantuje zgodności mechanicznej ani odpowiedniego sposobu sterowania.
- Brak sprawdzenia rodzaju pracy. Model standardowy i rewersyjny zachowują się przeciwnie po zaniku zasilania.
- Zasilanie zamka bezpośrednio z wideodomofonu. Nie każde wyjście jest przeznaczone do zasilania obciążenia o takim charakterze.
- Pomijanie długości przewodu. Spadki napięcia mogą powodować niestabilne działanie przy furtce.
- Brak pomiarów ościeżnicy. Elektrozaczep może nie zmieścić się w profilu albo nie współpracować z językiem zamka.
- Mylenie elektrozaczepu ze zworą. Są to różne urządzenia wymagające innych elementów montażowych.
Czy zasilacz do wideodomofonu może zasilać elektrozaczep?
Może, ale tylko wtedy, gdy jego napięcie, wydajność prądowa i sposób pracy są zgodne z wymaganiami wszystkich podłączonych urządzeń. Nie należy oceniać zasilacza wyłącznie po nazwie „video” ani po samej mocy. Trzeba sprawdzić dokumentację elektrozaczepu, wideodomofonu oraz zasilacza.

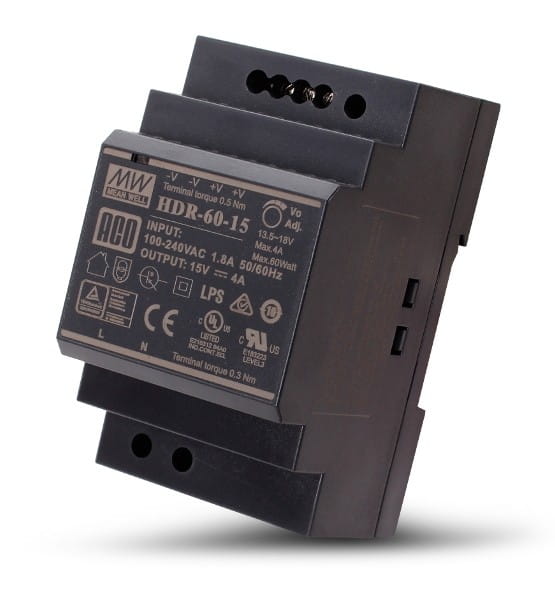

W ofercie znajduje się między innymi zasilacz ACO PS-HDR-60-15MA video DIN. Jego zastosowanie w konkretnej instalacji powinno zostać potwierdzone na podstawie wymagań używanego wideodomofonu i zamka. Jeśli parametry nie są zgodne, należy zastosować inne źródło zasilania albo odpowiedni układ separujący.
Alternatywne sposoby kontroli dostępu

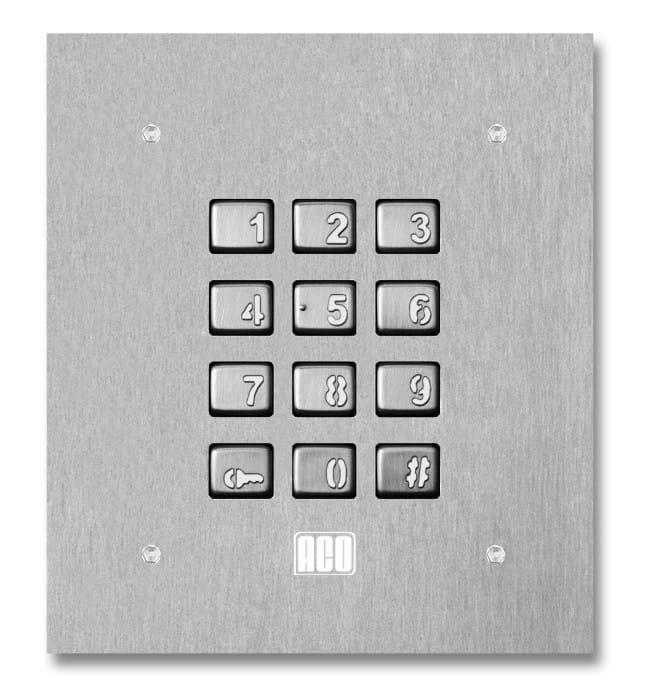

Wideodomofon nie jest jedynym sposobem otwierania furtki. W zależności od potrzeb system można uzupełnić o przycisk wyjścia, czytnik, klawiaturę kodową lub inne urządzenie kontroli dostępu. Przykładem rozwiązania niezależnego od rozmowy wideo jest autonomiczny zamek szyfrowy ACO INS-ZS. Tego typu urządzenia należy analizować jako element całego systemu, uwzględniając sposób sterowania zamkiem oraz wymagane zasilanie.
Jak dobrać elektrozaczep do wideodomofonu? Lista kontrolna
Przed dodaniem produktu do koszyka odpowiedz na poniższe pytania:
- Jakie napięcie i rodzaj prądu wymaga elektrozaczep?
- Czy ma to być model standardowy, czy rewersyjny?
- Jakie obciążenie może obsłużyć wyjście wideodomofonu?
- Czy potrzebny jest osobny zasilacz lub przekaźnik?
- Czy elektrozaczep pasuje wymiarami do ościeżnicy i zamka?
- Czy furtka otwiera się w odpowiednim kierunku i nie jest naprężona?
- Czy przewód ma odpowiednią długość i przekrój dla planowanej instalacji?
- Czy wybrany element jest elektrozaczepem, czy zworą wymagającą innego montażu?
Jeśli na którekolwiek pytanie nie ma pewnej odpowiedzi, warto przed zakupem porównać dokumentację urządzeń lub skonsultować schemat instalacji ze specjalistą.
Podsumowanie
Dobór elektrozaczepu do wideodomofonu nie powinien ograniczać się do sprawdzenia ceny i napięcia. Najważniejsze są: zgodność elektryczna, właściwy rodzaj pracy, wydajność zasilacza, obciążalność wyjścia przekaźnikowego oraz dopasowanie mechaniczne do furtki. Dopiero po sprawdzeniu wszystkich tych elementów można mieć pewność, że zamek będzie działał stabilnie i zgodnie z oczekiwaniami.
Sprawdź elektrozaczepy w VirtualEye, a także dostępne zwory, zasilacze i akcesoria do kontroli dostępu. Dobierz kompletne rozwiązanie do furtki, wideodomofonu i warunków montażowych, zamiast kupować pojedynczy element bez weryfikacji kompatybilności.
