Extender PoE w obudowie hermetycznej do 2 kamer IP Pulsar EXT-POE4H 48V
Model: EXT-POE4H
Pulsar EXT-POE4H 48V to extender PoE przeznaczony do zwiększania zasięgu transmisji danych Ethernet oraz zasilania PoE o kolejne 100 metrów. Urządzenie umożliwia podłączenie dwóch kamer IP PoE za pomocą jednego przewodu doprowadzonego do extendera.
Moduł został umieszczony w natynkowej, skręcanej obudowie hermetycznej IP56. Może być zasilany przez wejście PoE IN zgodne z 802.3af.3af/at albo z dodatkowego zasilacza o napięciu 44–57 V DC.
Najważniejsze korzyści
- Przedłużenie sieci o kolejne 100 m – extender zwiększa zasięg przesyłu danych Ethernet oraz zasilania PoE za pośrednictwem skrętki UTP kategorii 5.
- Obsługa dwóch urządzeń na jednym przewodzie – dwa wyjścia PoE OUT pozwalają podłączyć dwie kamery IP PoE lub inne urządzenia IP wykorzystujące zasilanie PoE.
- Dwa sposoby zasilania – urządzenie może korzystać z zasilania PoE IN albo z zewnętrznego źródła 44–57 V DC.
- Ochrona obwodów wyjściowych – zastosowano zabezpieczenie przeciążeniowe OLP oraz przeciwzwarciowe SCP z bezpiecznikami polimerowymi PTC.
- Przystosowanie do instalacji zewnętrznych – obudowa IP56, cztery dławnice dla przewodów o średnicy 4–8 mm oraz zakres temperatury pracy od -25°C do 50°C.
- Kontrola stanu pracy – diody LED informują o stanie połączenia LAN oraz obecności napięcia na wejściu zasilania.
Specyficzne funkcje produktu
Rozszerzenie transmisji Ethernet i PoE
EXT-POE4H przekazuje dane Ethernet oraz zasilanie PoE na dodatkowy odcinek o długości do 100 m. Urządzenie jest przeznaczone do pracy w sieciach 10 Mbit/s i 100 Mbit/s.
Dwa wyjścia PoE
Na wyjściach PoE OUT1 i PoE OUT2 dostępne są dane oraz napięcie zasilania. Maksymalny prąd wynosi 0,3 A na port, przy obciążeniu sumarycznym do 0,4 A. Wyjścia PoE OUT1/OUT2 nie są zgodne ze standardem IEEE 802.3af.
Wybór źródła zasilania

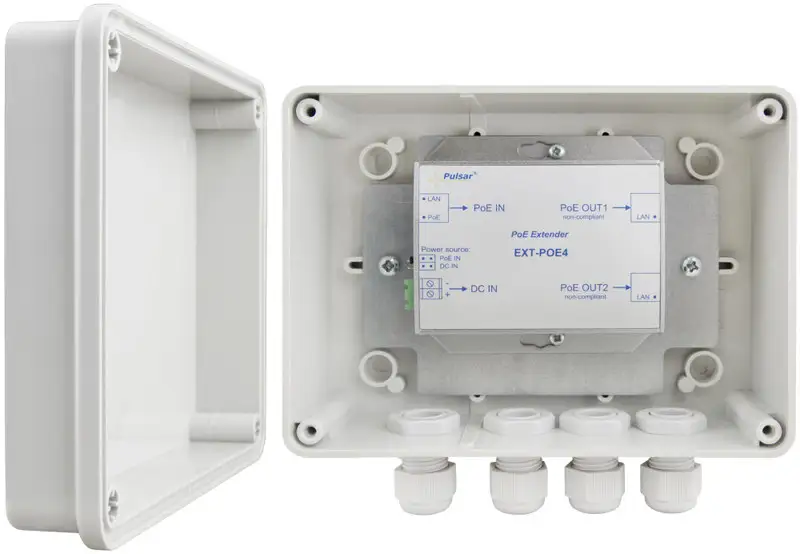

Extender może być zasilany z urządzenia zgodnego z PoE przez wejście PoE IN albo z zewnętrznego zasilacza 44–57 V DC podłączonego do wejścia DC IN. Wybór źródła zasilania odbywa się za pomocą zworki Power Source.
Zabezpieczenia OLP i SCP
OLP chroni układ przed przeciążeniem, natomiast zabezpieczenie SCP ogranicza skutki zwarcia. Na wyjściach zastosowano dwa elementy PTC 0,5 A oraz bezpiecznik polimerowy.
Zastosowanie

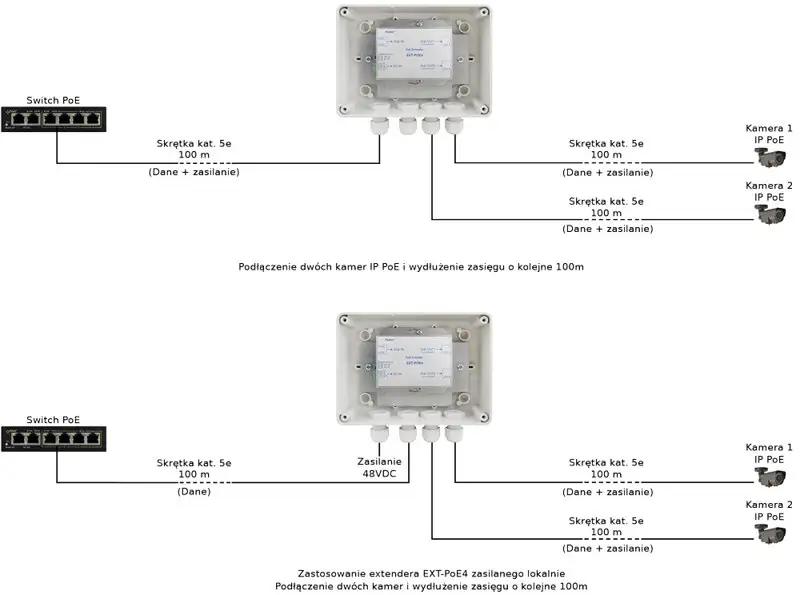

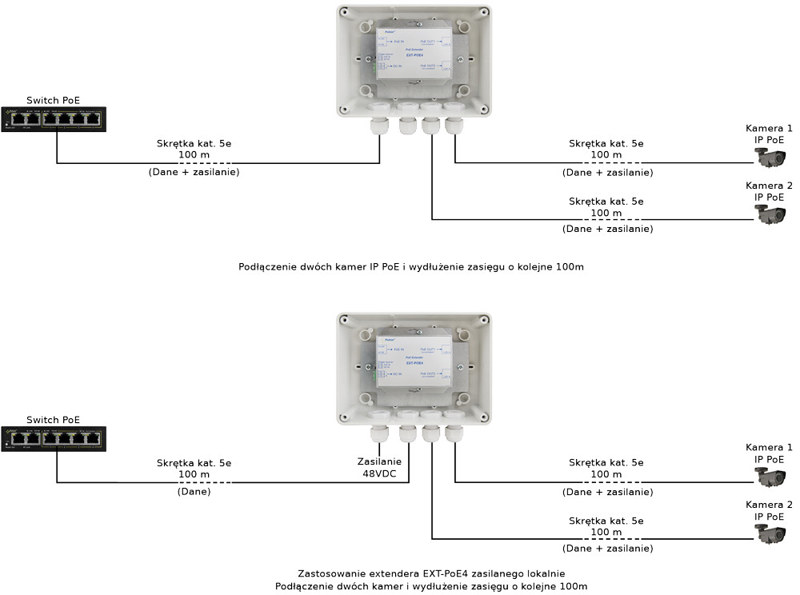

Extender Pulsar EXT-POE4H jest przeznaczony do rozbudowy instalacji Ethernet i PoE, w których odległość pomiędzy urządzeniem sieciowym a kamerą IP lub innym odbiornikiem przekracza standardowy odcinek przewodu. Urządzenie pozwala doprowadzić zasilanie oraz transmisję danych do dwóch punktów końcowych.
- przedłużanie połączenia do kamer IP PoE o kolejne 100 m,
- podłączenie dwóch kamer IP PoE z wykorzystaniem jednego przewodu doprowadzonego do extendera,
- rozbudowa instalacji o inne urządzenia IP wykorzystujące zasilanie PoE,
- instalacje prowadzone w obudowie natynkowej o stopniu ochrony IP56,
- montaż na słupie po zastosowaniu opcjonalnego adaptera OZB1.
Ważne informacje dotyczące instalacji
Urządzenie wykorzystuje pary 1/2 oraz 3/6 do transmisji danych, a pary 4/5 (+) i 7/8 (-) do przesyłania zasilania na wyjściach PoE. Z tego powodu extender jest przeznaczony do sieci 10/100 Mbit/s i nie może być stosowany w sieciach Gigabit Ethernet, w których wszystkie pary skrętki uczestniczą w transmisji danych.
Napięcie wyjściowe jest zgodne z napięciem zasilania. Przed podłączeniem odbiorników należy uwzględnić limit 0,3 A dla pojedynczego portu oraz maksymalny prąd sumaryczny 0,4 A.
Informacje o producencie
Producentem urządzenia jest PULSAR. Model EXT-POE4H należy do kategorii zasilania pozostałego i jest przeznaczony do rozszerzania instalacji Ethernet oraz PoE.
Specyfikacja techniczna
| Producent | PULSAR |
|---|---|
| Model | EXT-POE4H |
| SKU | 18498 |
| EAN | 5902135312032 |
| Typ urządzenia | Extender PoE w obudowie hermetycznej |
| Przeznaczenie | Zwiększenie zasięgu danych Ethernet oraz zasilania PoE o kolejne 100 m |
| Obsługiwane sieci | 10 Mbit/s i 100 Mbit/s |
| Wejście PoE | PoE IN, zgodne z IEEE 802.3af/at |
| Dodatkowe wejście zasilania | DC IN, 44–57 V DC, złącze śrubowe |
| Wybór źródła zasilania | Zworka Power Source |
| Wyjścia PoE | PoE OUT1 i PoE OUT2 |
| Zgodność wyjść PoE | Wyjścia PoE OUT1/OUT2 nie są zgodne z IEEE 802.3af |
| Prąd wyjściowy | 0,3 A na port, maksymalnie 0,4 A sumarycznie |
| Moc modułu | Maksymalnie 20 W |
| Pobór prądu na potrzeby własne | Poniżej 30 mA |
| Napięcie wyjściowe | Zgodne z napięciem zasilania |
| Wejściowe pary zasilające | PoE IN: 4/5 (+), 7/8 (-) |
| Wyjściowe pary zasilające | PoE OUT1/OUT2: 4/5 (+), 7/8 (-) |
| Zabezpieczenie przeciążeniowe | OLP |
| Zabezpieczenie przeciwzwarciowe | SCP, 2 × PTC 0,5 A, bezpiecznik polimerowy |
| Sygnalizacja LAN | Żółta dioda LED – stan połączenia LAN |
| Sygnalizacja PoE | Zielona dioda LED – obecność napięcia na wejściu zasilania |

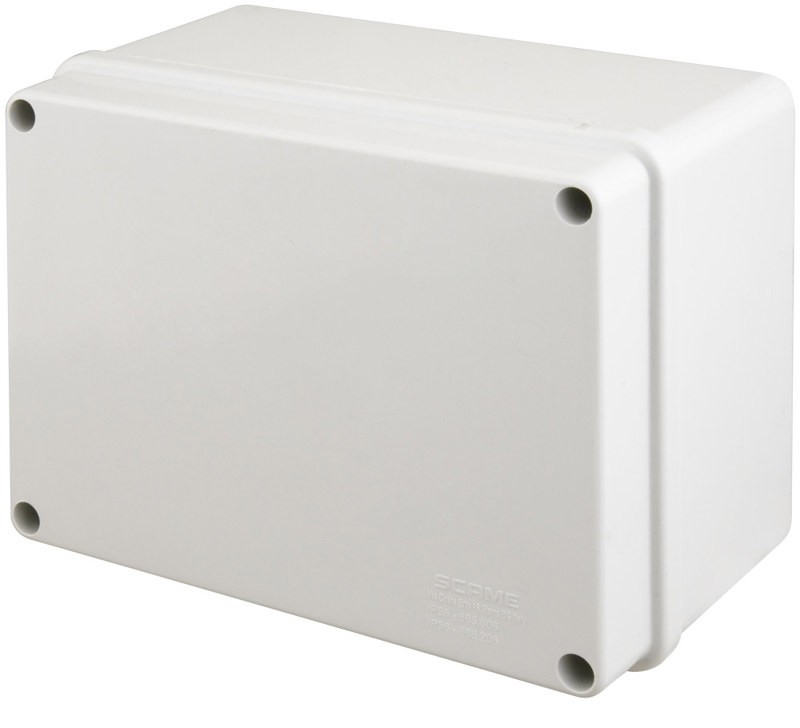

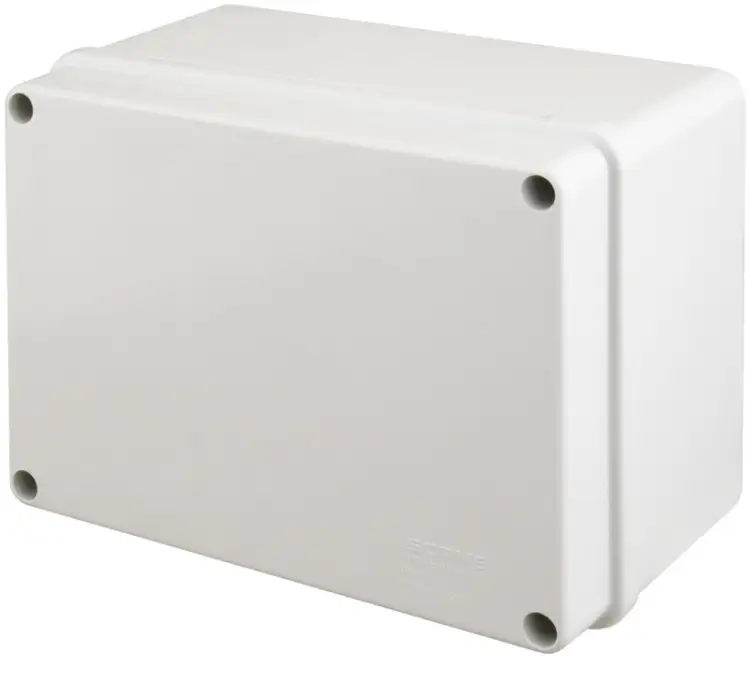

| Obudowa | Hermetyczna IP56, natynkowa, zamykana skręcaniem |
| Zakres temperatury pracy | -25°C do 50°C |
| Zakres temperatury składowania | -25°C do 60°C |
| Wymiary zewnętrzne | Szerokość 158 mm, wysokość 118 mm, głębokość 77 mm, tolerancja +/- 2 mm |
| Wysokość dławnic | 25 mm |
| Liczba dławnic | 4 sztuki |
| Średnica obsługiwanego przewodu | 4–8 mm |
| Złącza | DC IN, wejście/wyjście PoE Ø0,5–2,1 mm, AWG 24–12, 0,5–1,5 mm², RJ45 8P8C |
| Waga urządzenia | 0,41 kg netto / 0,47 kg brutto |
| Montaż na słupie | Możliwy po zastosowaniu opcjonalnego adaptera OZB1 |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: extender PoE
- Rodzina produktu: EXT-POE4H
- Kategoria kabla: skrętka UTP kategorii 5 – informacja wynikająca z przeznaczenia urządzenia
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: zwiększenie zasięgu o kolejne 100 m; długość przewodu w zestawie nie została podana
- Typ złącza: RJ45 8P8C, wejście DC IN oraz złącza śrubowe dla dodatkowego zasilania
- Wysokość Rack: nie dotyczy / nie podano
- Szerokość: 158 mm
- Głębokość: 77 mm
- Kolor: nie podano
- Seria: EXT-POE
- Dodatkowe parametry: zasilanie 44–57 V DC, dwa wyjścia PoE, obudowa IP56, praca w sieciach 10/100 Mbit/s
Interpretacja danych technicznych
EXT-POE4H jest urządzeniem pośredniczącym, które pozwala wydłużyć odcinek instalacji Ethernet z zasilaniem PoE o 100 m. Wejście PoE IN przyjmuje zasilanie zgodne z IEEE 802.3af/at, natomiast urządzenie może również korzystać z zewnętrznego zasilacza 44–57 V DC.
Dwa porty PoE OUT umożliwiają rozdzielenie połączenia na dwa odbiorniki, jednak ich obciążenie musi mieścić się w określonych limitach prądowych. Ze względu na sposób wykorzystania par przewodów urządzenie nie jest przeznaczone do sieci Gigabit Ethernet.
FAQ – najczęściej zadawane pytania
Czy extender może obsługiwać dwie kamery IP PoE?
Tak. Urządzenie ma dwa wyjścia PoE OUT i może służyć do podłączenia dwóch kamer IP PoE, pod warunkiem zachowania limitu 0,3 A na port oraz 0,4 A łącznie.
O ile można zwiększyć zasięg instalacji?
EXT-POE4H zwiększa zasięg transmisji danych Ethernet i zasilania PoE o kolejne 100 m.
Czy urządzenie pracuje w sieci Gigabit Ethernet?
Nie. Model EXT-POE4H jest przeznaczony do sieci 10 Mbit/s i 100 Mbit/s. Nie należy stosować go w sieciach Gigabit Ethernet.
Czy extender wymaga zewnętrznego zasilacza?
Nie zawsze. Może być zasilany przez wejście PoE IN zgodne z IEEE 802.3af/at. Alternatywnie można podłączyć zewnętrzny zasilacz 44–57 V DC do wejścia DC IN.
Jakie przewody można przeprowadzić przez obudowę?
Obudowa ma cztery dławnice przystosowane do przewodów o średnicy od 4 do 8 mm.
Czy można zamontować urządzenie na słupie?
Tak, montaż na słupie jest możliwy po zastosowaniu opcjonalnego adaptera OZB1.
