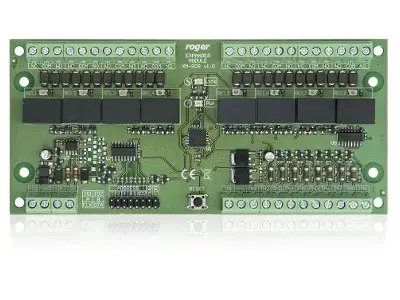

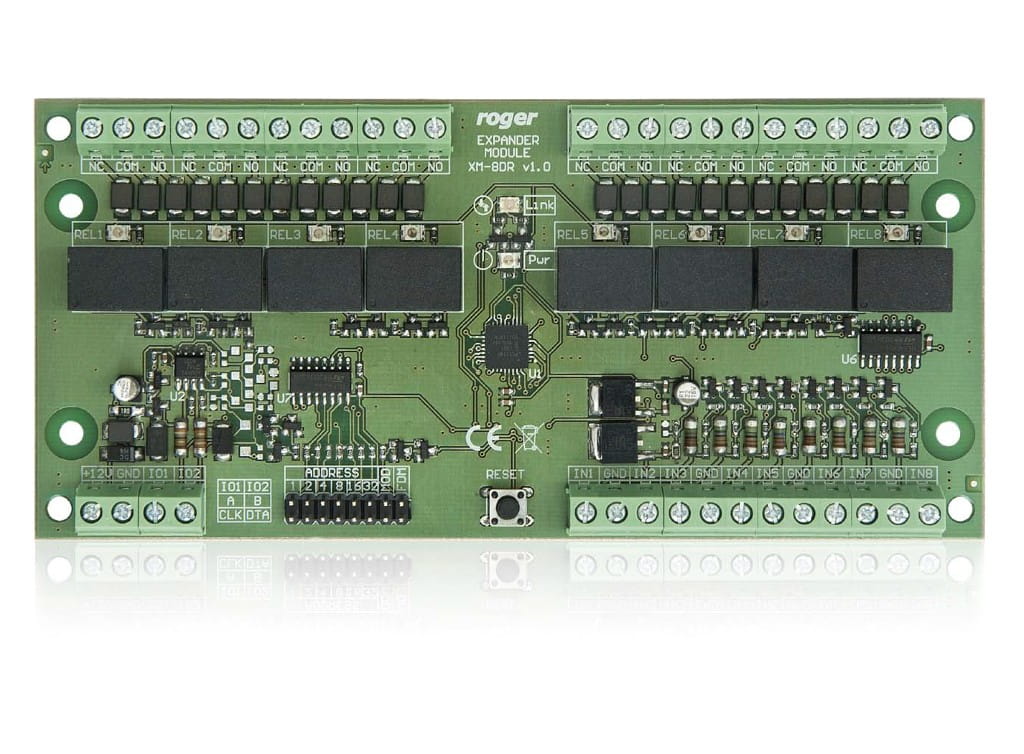

Ekspander We/Wy ROGER XM-8DR-BRD
ROGER XM-8DR-BRD to moduł rozszerzeń wejść i wyjść przeznaczony do urządzeń zgodnych z protokołem komunikacyjnym RACS CLK/DTA. Udostępnia 8 wejść dwustanowych NO/NC oraz 8 wyjść przekaźnikowych, pozwalając rozszerzyć możliwości systemu kontroli dostępu lub wykorzystać moduł autonomicznie jako moduł przekaźnikowy.
NAJWAŻNIEJSZE KORZYŚCI
- Rozszerzenie systemu o 16 linii – 8 wejść NO/NC oraz 8 wyjść przekaźnikowych umożliwia obsługę większej liczby sygnałów i urządzeń.
- Współpraca z protokołem RACS CLK/DTA – moduł jest przeznaczony do urządzeń obsługujących ten protokół komunikacyjny.
- Uniwersalne wyjścia przekaźnikowe – każde z 8 wyjść ma styki NO/NC i obciążalność do 1,5 A przy 30 VDC.
- Możliwość pracy autonomicznej – urządzenie może działać jako samodzielny moduł przekaźnikowy.
- Elastyczny montaż – wersja w postaci modułu elektronicznego do zabudowy ułatwia dopasowanie do docelowej instalacji.
- Obsługa połączenia na odległość do 150 m – maksymalna odległość pomiędzy kontrolerem a modułem XM-8DR wynosi 150 m.
FUNKCJE I ICH ZASTOSOWANIE
8 wejść NO/NC
Wejścia dwustanowe obsługują sygnały typu NO/NC. Są wewnętrznie spolaryzowane do plusa zasilania za pośrednictwem rezystora 5,6 kΩ, a ich próg przełączania wynosi około 3 V.
8 wyjść przekaźnikowych
Każde wyjście wyposażono w jeden styk NO/NC. Obciążalność pojedynczego przekaźnika wynosi 30 VDC/1,5 A, co pozwala na sterowanie podłączonymi obwodami zgodnie z ich wymaganiami elektrycznymi.
Komunikacja RACS CLK/DTA
Moduł komunikuje się z kompatybilnymi urządzeniami za pośrednictwem protokołu RACS CLK/DTA. Maksymalna odległość między kontrolerem a modułem XM-8DR wynosi 150 m.
Tryb autonomiczny
XM-8DR-BRD może pracować autonomicznie jako moduł przekaźnikowy, bez konieczności wykorzystywania go wyłącznie jako rozszerzenia wejść i wyjść kontrolera.
ZASTOSOWANIE
Ekspander przeznaczony jest do rozbudowy instalacji kontroli dostępu i rejestracji czasu pracy wykorzystujących urządzenia zgodne z RACS CLK/DTA. Dzięki wejściom i wyjściom przekaźnikowym może pełnić funkcję modułu rozszerzeń lub autonomicznego modułu przekaźnikowego.
- rozszerzanie liczby wejść w systemie kontroli dostępu,
- rozszerzanie liczby wyjść sterujących,
- obsługa sygnałów dwustanowych NO/NC,
- sterowanie obwodami za pośrednictwem wyjść przekaźnikowych,
- praca jako autonomiczny moduł przekaźnikowy.
INFORMACJE O PRODUCENCIE
ROGER jest producentem urządzenia XM-8DR-BRD przeznaczonego do zastosowań w systemach kontroli dostępu i RCP.
SPECYFIKACJA TECHNICZNA
- Typ produktu: ekspander wejść/wyjść
- Model: XM-8DR-BRD
- Producent: ROGER
- Kategoria: kontrola dostępu i RCP – ekspandery
- Wejścia: 8 wejść dwustanowych NO/NC
- Polaryzacja wejść: wewnętrzna, do plusa zasilania przez rezystor 5,6 kΩ
- Próg przełączania wejść: około 3 V
- Wyjścia: 8 wyjść przekaźnikowych
- Styki wyjściowe: jeden styk NO/NC na wyjście
- Obciążalność przekaźników: 30 VDC/1,5 A
- Protokół komunikacyjny: RACS CLK/DTA
- Napięcie zasilania nominalne: 12 VDC
- Dopuszczalny zakres napięcia zasilania: 10–15 VDC
- Pobór prądu: 25 mA + 40 mA na każdy załączony przekaźnik
- Maksymalna odległość między kontrolerem a modułem XM-8DR: 150 m
- Wersja wykonania: moduł elektroniczny do zabudowy
- Tryb pracy: rozszerzenie We/Wy lub autonomiczny moduł przekaźnikowy
- Klasa środowiskowa: IV według EN 50131-1
- Zakres temperatury pracy: od -25°C do +60°C
- Wilgotność: 10–95%, bez kondensacji

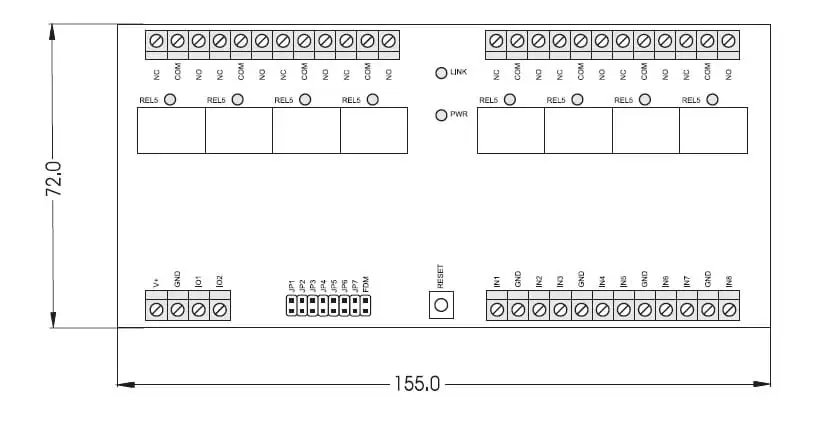

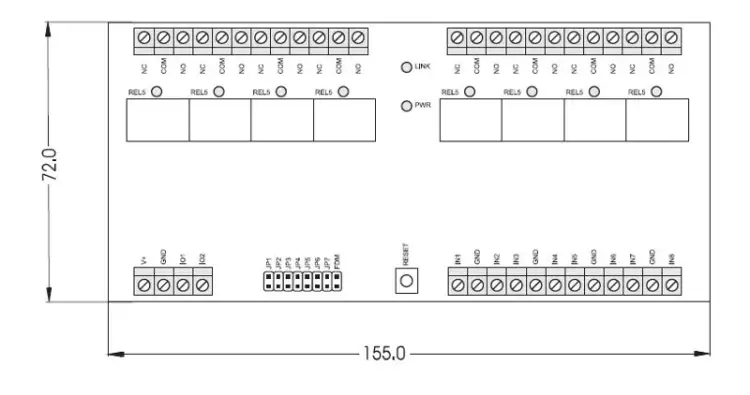

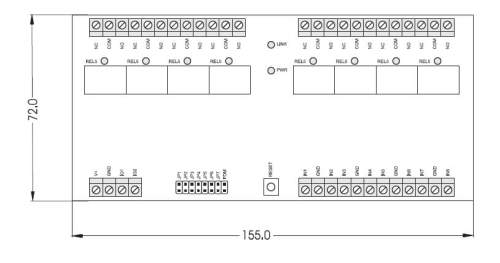

- Wymiary modułu (W × S): 72 × 155 mm
- Masa według specyfikacji: 115 g
- Waga podana w danych feedu: 0,1900 kg
- Oznaczenie zgodności: CE
- SKU: 8953
- EAN: 5907608964138
PARAMETRY ROZPOZNANE Z NAZWY PRODUKTU
- Typ produktu: ekspander We/Wy
- Rodzina produktu: XM
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie określono
- Materiał powłoki: nie określono
- Materiał przewodnika: nie określono
- Długość: nie określono; podano maksymalną odległość między kontrolerem a modułem: 150 m
- Typ złącza: nie określono
- Wysokość Rack: nie dotyczy
- Szerokość: 155 mm
- Głębokość: nie określono
- Kolor: nie określono
- Seria: XM
- Dodatkowe parametry: 8 wejść, 8 wyjść przekaźnikowych, protokół RACS CLK/DTA, wersja modułowa do zabudowy
FAQ – NAJCZĘŚCIEJ ZADAWANE PYTANIA
Ile wejść ma ekspander ROGER XM-8DR-BRD?
Moduł ma 8 dwustanowych wejść typu NO/NC.
Ile wyjść przekaźnikowych oferuje urządzenie?
XM-8DR-BRD udostępnia 8 wyjść przekaźnikowych. Każde wyjście ma jeden styk NO/NC i obciążalność 30 VDC/1,5 A.
Z jakimi urządzeniami współpracuje ekspander?
Urządzenie jest przeznaczone do współpracy z urządzeniami zgodnymi z protokołem komunikacyjnym RACS CLK/DTA.
Czy moduł może działać bez kontrolera?
Tak. Zgodnie z dostępnymi danymi może pracować autonomicznie jako moduł przekaźnikowy.
Jakie zasilanie jest wymagane?
Nominalne napięcie zasilania wynosi 12 VDC, a dopuszczalny zakres to 10–15 VDC.
Jaka jest maksymalna odległość między kontrolerem a modułem?
Maksymalna podana odległość pomiędzy kontrolerem i modułem XM-8DR wynosi 150 m.
W jakich warunkach środowiskowych może pracować urządzenie?
Podano klasę środowiskową IV według EN 50131-1, temperaturę od -25°C do +60°C oraz wilgotność 10–95% bez kondensacji.
