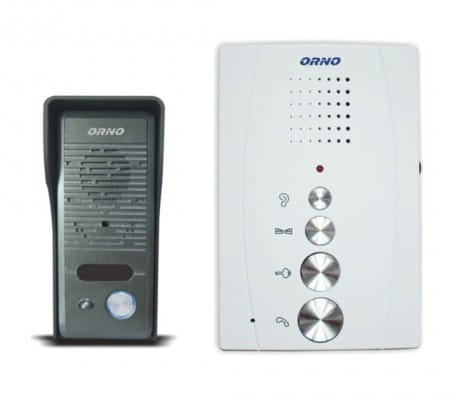

Domofon Orno OR-DOM-RE-914/W biały

Zastosowanie

Domofon przeznaczony jest do kontroli wejścia do domu lub na posesję. Zestaw może być wykorzystywany w instalacjach jednorodzinnych, w których potrzebna jest komunikacja głosowa z osobą znajdującą się przy wejściu oraz możliwość zdalnego sterowania przejściem.

Najważniejsze korzyści

• Komunikacja głośnomówiąca – bezsłuchawkowy unifon pozwala prowadzić rozmowę bez podnoszenia słuchawki.
• Obsługa jednego przejścia – zestaw jest przeznaczony do kontroli pojedynczego wejścia.
• Bezpośrednie sterowanie elektrozaczepem – panel zewnętrzny obsługuje elektrozaczep z napięciem wyjściowym 12 V DC, bez dodatkowego transformatora.
• Dodatkowy przycisk sterowania bramą – unifon oferuje dodatkowe sterowanie bramą.
• Regulacja głośności – płynna regulacja pozwala dopasować poziom dźwięku gongu do warunków użytkowania.
• Ochronny daszek w zestawie – element przeznaczony do zabezpieczenia panelu zewnętrznego oraz jego montażu natynkowego.

Funkcje i cechy produktu

Rozmowa Duplex – komunikacja pomiędzy modułem zewnętrznym i unifonem odbywa się w trybie DUPLEX.

Elektroniczny sygnał gongu – wywołanie jest generowane elektronicznie przez unifon.

Panel zewnętrzny z aluminiową obudową – wąska kaseta jest przeznaczona do montażu natynkowego i współpracuje z dołączonym daszkiem.

Unifon bezsłuchawkowy – małogabarytowa obudowa z białego tworzywa mieści głośnomówiący moduł wewnętrzny.

Sposoby wykorzystania

• kontrola wejścia do domu jednorodzinnego,
• rozmowa z osobą przy furtce lub wejściu,
• zdalne sterowanie elektrozaczepem przy wejściu,
• obsługa dodatkowego sterowania bramą,
• zastosowanie w instalacji z jednym panelem zewnętrznym i jednym unifonem.

Zawartość zestawu

• panel zewnętrzny – 1 szt.,
• unifon OR-DOM-RE-914UD – 1 szt.,
• daszek zabezpieczający panel zewnętrzny i przeznaczony do montażu natynkowego – 1 szt.,
• zasilacz do gniazdka 12 V DC / 1000 mA.

Specyfikacja techniczna

Informacje ogólne

• Producent: ORNO
• Model: OR-DOM-RE-914
• Typ produktu: domofon
• Rodzina produktu: zestaw domofonowy
• Ilość obsługiwanych przejść: 1
• Kolor odbiornika: biały
• Czytnik zbliżeniowy: nie
• Wbudowana klawiatura: nie
• Wyświetlacz: brak
• EAN: 5901752481824
• SKU: 1394
• Waga produktu wg danych feedu: 0,6300 kg

Moduł zewnętrzny

• Materiał obudowy: aluminium
• Sposób montażu: natynkowy
• Napięcie zasilania: DC 12 V, 1000 mA
• Napięcie wyjściowe dla elektrozaczepu: 12 V DC
• Warunki pracy w zakresie temperatur: od -25°C do +40°C
• Waga modułu: około 0,08 kg
• Wymiary zewnętrzne: 56 × 124 × 41 mm (szerokość × wysokość × głębokość)

Moduł wewnętrzny – unifon

• Typ: bezsłuchawkowy, głośnomówiący
• Kolor: biały
• Materiał obudowy: tworzywo sztuczne
• Napięcie zasilania: DC 12 V, 1000 mA
• Pobór prądu w trybie czuwania: 17 mA
• Pobór prądu w trakcie pracy: < 200 mA
• Rodzaj komunikacji: DUPLEX
• Sygnał gongu: generowany elektronicznie
• Regulacja głośności: płynna
• Dodatkowy przycisk: sterowanie bramą
• Wymiary zewnętrzne: 90 × 137 × 26 mm (szerokość × wysokość × głębokość)
• Waga modułu wg specyfikacji: około 0,76 kg, w tym zasilacz

Przewody instalacyjne

• Przewód łączący kasetę zewnętrzną z unifonem: od 15 do 50 m – 4 × 0,5 mm²; powyżej 50 m – 4 × 0,75 mm²
• Przewód do podłączenia elektrozaczepu: 2 × 1 mm²

Parametry techniczne rozpoznane z nazwy produktu

• Typ produktu: domofon
• Rodzina produktu: zestaw domofonowy
• Kategoria kabla: nie dotyczy produktu; przewody instalacyjne opisano w specyfikacji
• Typ ekranowania: brak danych
• Materiał powłoki: brak danych dla przewodów; panel zewnętrzny wykonany z aluminium, unifon z tworzywa sztucznego
• Materiał przewodnika: brak danych
• Długość: brak stałej długości przewodu w zestawie; zalecane odcinki przewodu podano w specyfikacji
• Typ złącza: brak danych
• Wysokość Rack: nie dotyczy
• Szerokość: panel 56 mm; unifon 90 mm
• Głębokość: panel 41 mm; unifon 26 mm
• Kolor: biały odbiornik/unifon
• Seria: OR-DOM-RE-914
• Dodatkowe parametry: jeden obsługiwany przejście, brak czytnika zbliżeniowego, brak klawiatury i wyświetlacza

Interpretacja danych technicznych

Jest to przewodowy, jednorodzinny zestaw domofonowy składający się z jednego panelu zewnętrznego i jednego unifonu. Panel montuje się natynkowo, a dołączony daszek służy do jego osłony oraz montażu. Unifon umożliwia rozmowę w trybie głośnomówiącym, regulację głośności, sterowanie elektrozaczepem oraz obsługę dodatkowego przycisku bramy.

Elektrozaczep jest elementem wyposażenia dodatkowego. Przed wykonaniem instalacji należy dobrać przewody zgodnie z długością połączenia i przeznaczeniem wskazanym w specyfikacji.

Krótko o producencie

Producentem zestawu jest ORNO. Produkt należy do kategorii systemów domofonowych i wideodomofonowych, w grupie zestawów domofonowych.

FAQ

Czy zestaw ma słuchawkę?

Nie. W komplecie znajduje się bezsłuchawkowy, głośnomówiący unifon.

Ile przejść obsługuje domofon?

Zestaw jest przeznaczony do obsługi jednego przejścia.

Czy panel zewnętrzny jest montowany natynkowo?

Tak. Panel zewnętrzny jest przeznaczony do montażu natynkowego, a w zestawie znajduje się daszek zabezpieczający.

Czy elektrozaczep znajduje się w komplecie?

Nie. Elektrozaczep jest elementem wyposażenia dodatkowego. Panel zapewnia dla niego wyjście 12 V DC.

Czy unifon umożliwia sterowanie bramą?

Tak. Unifon wyposażono w dodatkowy przycisk sterowania bramą.

Jakie przewody zastosować do połączenia elementów?

Dla połączenia kasety z unifonem przewidziano przewód 4 × 0,5 mm² przy odległości od 15 do 50 m oraz 4 × 0,75 mm² powyżej 50 m. Do podłączenia elektrozaczepu wskazano przewód 2 × 1 mm².
