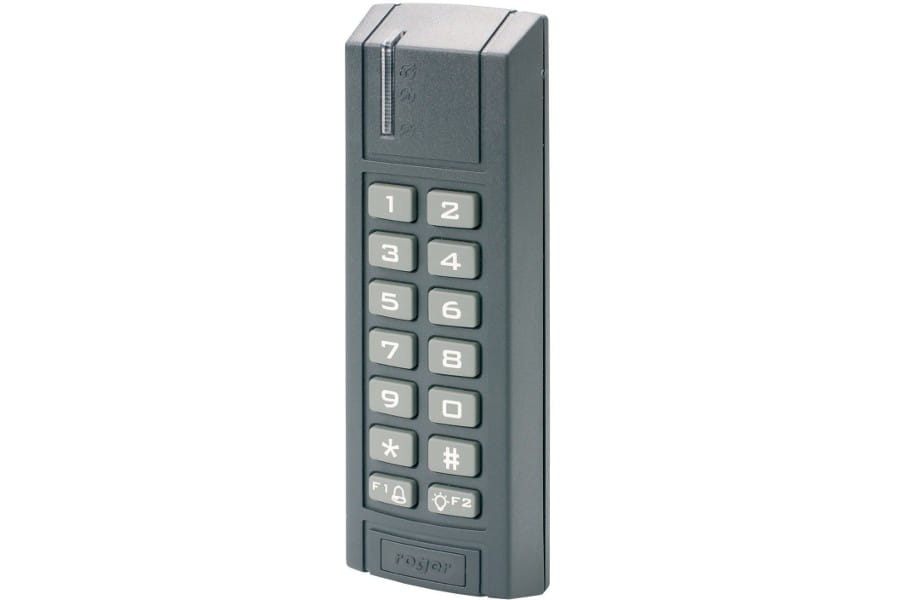

Czytnik zbliżeniowy Roger MCT12M-IO

Najważniejsze korzyści

• Dwa sposoby identyfikacji – użytkownik może korzystać z transpondera zbliżeniowego MIFARE lub kodu wprowadzanego za pomocą klawiatury.
• Wygodny odczyt kart – zasięg odczytu wynosi do 7 cm dla kart MIFARE Ultralight i Classic.
• Rozbudowana komunikacja i sterowanie – interfejs RS-485, wyjście przekaźnikowe oraz dwa wyjścia tranzystorowe pozwalają na integrację z systemem kontroli dostępu.
• Przystosowanie do montażu zewnętrznego – obudowa ma stopień ochrony IP65 i zakres temperatury pracy od -25°C do +60°C.
• Czytelna obsługa – trzy wskaźniki LED, sygnalizacja dźwiękowa oraz podświetlana klawiatura ułatwiają korzystanie z urządzenia.
• Funkcje ochronne – czujnik otwarcia obudowy oraz oderwania urządzenia od podłoża wspierają kontrolę jego fizycznego zabezpieczenia.

Zastosowanie

Czytnik jest przeznaczony do pracy w systemie RACS 5 z kontrolerami MC16. Może być stosowany jako punkt identyfikacji użytkowników w instalacjach kontroli dostępu i rejestracji czasu pracy, w których wymagane jest użycie kart MIFARE, kodu PIN lub obu metod identyfikacji.

• obsługa przejść w systemach kontroli dostępu,
• identyfikacja użytkowników za pomocą kart MIFARE,
• wprowadzanie kodów przy użyciu klawiatury,
• praca w punktach wejściowych i wyjściowych instalowanych wewnątrz lub na zewnątrz budynków,
• współpraca z kontrolerami MC16 w systemie RACS 5.

Opis specyficznych funkcji

Identyfikacja kartą i kodem

MCT12M-IO łączy czytnik zbliżeniowy z podświetlaną klawiaturą silikonową. Pozwala to na identyfikację za pomocą transpondera MIFARE oraz wprowadzanie kodu. Urządzenie obsługuje karty MIFARE Ultralight i Classic oraz odczytuje numery CSN, SSN i MSN.

Interfejs RS-485

Komunikacja z kontrolerem odbywa się przez RS-485. Maksymalna odległość pomiędzy kontrolerem a czytnikiem, liczona po kablu, wynosi do 1200 m.

Wejścia i wyjścia

Czytnik ma trzy parametryczne linie wejściowe, jedno wyjście przekaźnikowe ze stykami NO/NC oraz dwa wyjścia tranzystorowe typu otwarty kolektor. Wyjście przekaźnikowe może pracować przy obciążeniu do 30 V i 1,5 A DC/AC, a wyjścia tranzystorowe przy obciążeniu do 15 V i 150 mA DC.

Sygnalizacja i klawiatura

Trzy wskaźniki LED informują o stanie pracy urządzenia. Wbudowany głośnik zapewnia sygnalizację dźwiękową, a poziom głośności można regulować. Klawiatura silikonowa ma regulowane podświetlenie oraz dwa klawisze funkcyjne.

Konfiguracja i ochrona obudowy

Konfigurację czytnika można wykonywać z poziomu komputera PC przy użyciu programu RogerVDM. Urządzenie wyposażono w czujnik otwarcia obudowy oraz czujnik oderwania od podłoża. W zestawie znajduje się kabel podłączeniowy o długości 0,5 m.

Parametry techniczne

• Producent: ROGER
• Model: MCT12M-IO
• Typ urządzenia: czytnik zbliżeniowy z klawiaturą
• Rodzina systemu: RACS 5
• Współpraca: kontrolery MC16
• Częstotliwość pracy: 13,56 MHz
• Standard kart: MIFARE Ultralight, MIFARE Classic 1k i 4K
• Standard transponderów: ISO14443A
• Odczytywane numery: CSN, SSN, MSN
• Zasięg odczytu: do 7 cm dla kart MIFARE Ultralight i Classic
• Interfejs komunikacyjny: RS-485
• Wiegand: brak
• Wbudowana klawiatura: tak, silikonowa z podświetleniem
• Liczba klawiszy funkcyjnych: 2
• Wskaźniki: 3 diody LED
• Sygnalizacja dźwiękowa: głośnik z regulacją głośności
• Wejścia: 3 parametryczne linie wejściowe
• Wyjście przekaźnikowe: 1, styki NO/NC, 30 V / 1,5 A DC/AC
• Wyjścia tranzystorowe: 2, typu otwarty kolektor, 15 V / 150 mA DC
• Czujniki ochronne: otwarcia obudowy i oderwania od podłoża
• Konfiguracja: z komputera PC za pomocą programu RogerVDM
• Kabel podłączeniowy: 0,5 m

Zasilanie i warunki pracy

• Napięcie zasilania: 10–15 VDC
• Pobór prądu: około 85 mA
• Stopień ochrony: IP65
• Klasa: IV
• Temperatura pracy: od -25°C do +60°C
• Wilgotność pracy: 10–95%, bez kondensacji
• Maksymalna odległość od kontrolera: do 1200 m po kablu
• Wymiary: 152,5 × 46 × 23 mm (wysokość × szerokość × głębokość)
• Masa: 0,25 kg

Parametry techniczne wynikające z nazwy produktu

• Typ produktu: czytnik zbliżeniowy
• Rodzina produktu: RACS 5
• Model: MCT12M-IO
• Kategoria: czytniki zbliżeniowe z klawiaturą
• Typ kabla: nie dotyczy jako cecha produktu; do podłączenia dołączono kabel o długości 0,5 m
• Typ ekranowania: nie podano
• Materiał powłoki: nie podano
• Materiał przewodnika: nie podano
• Długość: nie dotyczy; kabel podłączeniowy ma 0,5 m
• Typ złącza: nie podano
• Wysokość Rack: nie dotyczy
• Szerokość: 46 mm
• Głębokość: 23 mm
• Kolor: nie podano
• Seria: RACS 5
• Dodatkowe parametry: RS-485, MIFARE 13,56 MHz, klawiatura, wyjście przekaźnikowe, IP65

Krótki opis producenta

Producentem urządzenia jest ROGER. Model MCT12M-IO należy do rodziny urządzeń przeznaczonych do systemu RACS 5.

FAQ

Czy czytnik obsługuje karty MIFARE?

Tak. Urządzenie pracuje z kartami MIFARE Ultralight oraz MIFARE Classic 1k i 4k, w częstotliwości 13,56 MHz.

Czy można używać samego kodu zamiast karty?

Model MCT12M-IO ma wbudowaną, podświetlaną klawiaturę i umożliwia identyfikację za pomocą kodu oraz karty zbliżeniowej.

Jaki jest maksymalny zasięg odczytu karty?

Zasięg odczytu wynosi do 7 cm dla kart MIFARE Ultralight i Classic.

Czy urządzenie nadaje się do pracy na zewnątrz?

Tak. Czytnik ma stopień ochrony IP65 i może pracować w temperaturze od -25°C do +60°C.

Jak czytnik komunikuje się z kontrolerem?

Komunikacja odbywa się za pośrednictwem interfejsu RS-485. Odległość pomiędzy kontrolerem a czytnikiem może wynosić do 1200 m, licząc po kablu.

Czy czytnik ma wyjście przekaźnikowe?

Tak. Urządzenie wyposażono w jedno wyjście przekaźnikowe ze stykami NO/NC oraz dwa wyjścia tranzystorowe typu otwarty kolektor.
