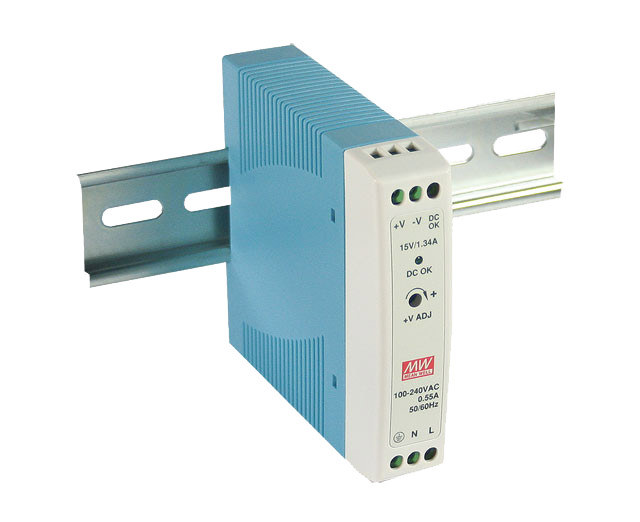

Aco PS-MDR-20-15 Zasilacz prądu stałego, na szynę din, z podłączeniem pe
Wystaw opinię o produkcie
Paczkomaty InPost 24/7
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: 23759
Zapytaj o produkt
Administratorem danych osobowych jest VirtualEye. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Koszty dostawy
Opinie (1)
Produkty powiązane
ACO PS-MDR-20-15 – zasilacz prądu stałego 15 V DC na szynę DIN
Model: MDR-20-15
Zasilacz impulsowy ACO przeznaczony do montażu na szynie DIN. Urządzenie zapewnia wyjściowe napięcie 15 V DC, maksymalną moc 20 W oraz prąd do 1,34 A. Zostało wyposażone w podłączenie PE, sygnalizację LED i zabezpieczenia termiczne, przeciążeniowe oraz zwarciowe.
Najważniejsze korzyści
- Montaż na szynie DIN – obudowa zajmuje 1 moduł DIN, co ułatwia instalację w rozdzielnicy.
- Stabilne zasilanie 15 V DC – maksymalna moc wynosi 20 W, a prąd wyjściowy do 1,34 A.
- Regulacja napięcia wyjściowego – zakres regulacji wynosi od 13,5 V do 16,5 V.
- Zabezpieczenia układu – zastosowano ochronę termiczną, przeciążeniową i zwarciową.
- Kontrola stanu pracy – dioda LED sygnalizuje obecność zasilania, a złącze DC OK umożliwia podłączenie kontroli napięcia.
- Uniwersalne zasilanie wejściowe – urządzenie pracuje przy napięciu wejściowym 100–240 V AC i częstotliwości 50/60 Hz.
Specyficzne funkcje produktu
Zasilacz impulsowy – konstrukcja impulsowa zapewnia sprawność do 91%.
Regulowane napięcie wyjściowe – użytkownik może ustawić napięcie w zakresie 13,5–16,5 V DC, zgodnie z wymaganiami zasilanego systemu.
Podłączenie PE – wejściowe złącze śrubowe obejmuje zaciski PE, L i N.
Kontrola napięcia DC OK – jedno z wyjściowych złączy śrubowych służy do podłączenia sygnału kontroli napięcia.
Chłodzenie pasywne – odprowadzanie ciepła odbywa się poprzez swobodny przepływ powietrza.
Zastosowanie
Zasilacz jest dedykowany do systemów wideodomofonowych i audio ACO, w tym:
- CDNP,
- INSPIRO+,
- Familio/COMO w wersjach P, PV i PRO,
- systemów z odbiornikami wymagającymi dodatkowego zasilania aktywnego, np. INS-UP720MR i UP800.
Może być również stosowany z innymi systemami wymagającymi zasilania 15 V DC, o ile ich wymagania są zgodne z parametrami zasilacza.
Przykładowe sposoby wykorzystania
- zasilanie elementów systemów wideodomofonowych ACO,
- zasilanie systemów audio ACO,
- dodatkowe zasilanie aktywnych odbiorników, takich jak INS-UP720MR i UP800,
- zasilanie urządzeń wymagających napięcia stałego 15 V w instalacjach z rozdzielnicą wyposażoną w szynę DIN.
Specyfikacja techniczna
| Producent | ACO |
|---|---|
| Model | MDR-20-15 |
| Typ produktu | Zasilacz prądu stałego, impulsowy |
| Montaż | Szyna DIN |
| Wymiary | 1 moduł DIN, 23 × 91 × 100 mm |
| Napięcie wejściowe | 100–240 V AC, 50/60 Hz |
| Napięcie wyjściowe | 15 V DC |
| Zakres regulacji napięcia wyjściowego | 13,5–16,5 V DC |
| Maksymalny prąd | 1,34 A |
| Maksymalna moc | 20 W |
| Wejścia | 3 złącza śrubowe: PE, L, N |
| Wyjścia | 3 złącza śrubowe: +V, -V oraz DC OK do kontroli napięcia |
| Sprawność | Do 91% |
| Zabezpieczenia | Termiczne, przeciążeniowe i zwarciowe |
| Sygnalizacja | Dioda LED sygnalizująca zasilanie |
| Chłodzenie | Swobodny przepływ powietrza |
| Waga | 0,2 kg |
| PIN | Nie |
| SKU | 23759 |
| EAN | 2010000041192 |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: zasilacz prądu stałego
- Rodzina produktu: zasilacze na szynę DIN
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie określono
- Materiał powłoki: nie określono
- Materiał przewodnika: nie określono
- Długość: nie dotyczy
- Typ złącza: złącza śrubowe
- Wysokość Rack: nie dotyczy
- Szerokość: 23 mm, 1 moduł DIN
- Głębokość: 100 mm
- Kolor: nie określono
- Seria: MDR
- Dodatkowe parametry: wyjście 15 V DC, maksymalna moc 20 W, podłączenie PE, regulacja napięcia 13,5–16,5 V
Interpretacja danych technicznych
Oznaczenie PS-MDR-20-15 wskazuje na zasilacz z rodziny MDR o maksymalnej mocy 20 W i napięciu wyjściowym 15 V DC. Konstrukcja przystosowana do montażu na szynie DIN pozwala umieścić urządzenie w rozdzielnicy. Wejściowe zaciski PE, L i N służą do podłączenia zasilania AC, natomiast zaciski +V i -V zapewniają wyjście prądu stałego. Dodatkowe złącze DC OK umożliwia kontrolę napięcia.
Producent
ACO – producent prezentowanego zasilacza do montażu na szynie DIN, przeznaczonego między innymi do systemów wideodomofonowych i audio oraz odbiorników wymagających dodatkowego zasilania.
FAQ
Jakie napięcie wyjściowe zapewnia zasilacz?
Nominalne napięcie wyjściowe wynosi 15 V DC. Można je regulować w zakresie od 13,5 V do 16,5 V.
Jaka jest maksymalna moc i prąd urządzenia?
Maksymalna moc zasilacza wynosi 20 W, a maksymalny prąd 1,34 A.
Jak montuje się zasilacz?
Urządzenie jest przeznaczone do montażu na szynie DIN i zajmuje 1 moduł DIN. Jego wymiary wynoszą 23 × 91 × 100 mm.
Do jakich systemów można stosować ten model?
Zasilacz jest dedykowany między innymi do systemów ACO CDNP, INSPIRO+, Familio/COMO oraz odbiorników wymagających dodatkowego zasilania aktywnego, takich jak INS-UP720MR i UP800.
Jakie zabezpieczenia zastosowano?
Model MDR-20-15 ma zabezpieczenia termiczne, przeciążeniowe i zwarciowe.
Czy zasilacz sygnalizuje pracę?
Tak. Urządzenie wyposażono w diodę LED sygnalizującą zasilanie. Dostępne jest również złącze DC OK do kontroli napięcia.
