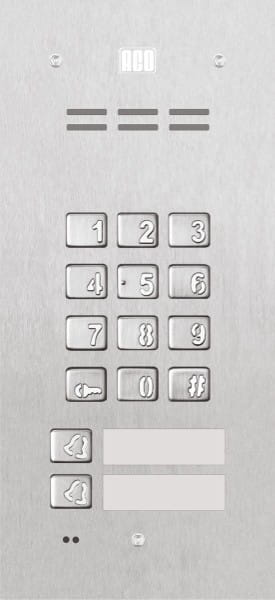

ACO FAM-P-2NPZSACC – podtynkowy panel domofonowy 2-rodzinny z czytnikiem breloków i zamkiem szyfrowym

ACO FAM-P-2NPZSACC to cyfrowy panel zewnętrzny do systemów domofonowych, przeznaczony do obsługi dwóch lokali za pomocą indywidualnych przycisków wywołania. Dodatkowo urządzenie umożliwia wybieranie lokali oraz otwieranie wejścia przy użyciu kodów szyfrowych. Wbudowany czytnik breloków zbliżeniowych Unique 125 kHz rozszerza możliwości dostępu do budynku.

Panel wykonano w formie płaskiej konstrukcji ze stali nierdzewnej. Podtynkowy sposób montażu pozwala uzyskać estetyczne wykończenie elewacji lub strefy wejściowej.

Najważniejsze korzyści

• Obsługa do 12 lokali – dwa lokale można wywoływać bezpośrednio przyciskami, a kolejne 10 obsługiwać za pomocą zamka szyfrowego.
• Wygodny dostęp kodem – każdy lokal może mieć indywidualny, czterocyfrowy kod otwarcia.
• Czytnik breloków Unique 125 kHz – zintegrowany czytnik umożliwia korzystanie z breloków zbliżeniowych.
• Odporna konstrukcja – płaski panel przedni o grubości 2 mm oraz szczotkowane przyciski wykonano ze stali nierdzewnej.
• Cyfrowa instalacja 2-żyłowa – rozwiązanie przeznaczone do systemów cyfrowych z linią o długości do 1000 m.
• Możliwość konfiguracji z komputera – programowanie może odbywać się z użyciem kabla USB.

Funkcje i sposób działania

Zamek szyfrowy

Wbudowana klawiatura umożliwia wybieranie numeru lokalu oraz otwieranie wejścia przy użyciu kodu. Dla każdego lokalu można ustawić indywidualny czterocyfrowy kod otwarcia.

Bezpośrednie przyciski wywołania

Panel wyposażono w dwa indywidualnie podświetlane przyciski wywołania. Mogą służyć do bezpośredniego kontaktu z dwoma lokalami, na przykład w budynku 2-rodzinnym lub w obiekcie, w którym jeden z przycisków obsługuje firmę.

Czytnik breloków zbliżeniowych

Czytnik Unique 125 kHz jest zintegrowany z dolnym polem opisowym panelu. Umożliwia korzystanie z breloków zbliżeniowych jako dodatkowej metody dostępu.

Obsługa elektrozaczepu i przycisku otwierania

Urządzenie współpracuje z tradycyjnym lub rewersyjnym elektrozaczepem, a także z modułem przekaźnika CDN-PK. Dostępne jest również wejście dla zewnętrznego przycisku otwierania, na przykład przycisku dzwonkowego, z możliwością ustawienia opóźnienia do 255 sekund.

Konfiguracja systemu

Panel obsługuje programowanie z poziomu urządzenia oraz z komputera za pomocą kabla USB. Możliwa jest indywidualna konfiguracja ustawień dla poszczególnych lokali oraz parametrów dźwięków.

Zastosowanie

Panel przeznaczony jest do budowy cyfrowych systemów domofonowych w obiektach jedno- i wielolokatorskich. Dzięki dwóm przyciskom bezpośredniego wywołania oraz obsłudze dodatkowych lokali przez zamek szyfrowy może być stosowany między innymi w:

• budynkach 2-rodzinnych,
• małych budynkach wielolokalowych,
• obiektach mieszkalnych z dostępem kodem,
• budynkach, w których potrzebny jest dostęp za pomocą breloków zbliżeniowych,
• obiektach z wydzielonym lokalem usługowym lub firmą,
• systemach wymagających sterowania wejściem, bramą, szlabanem lub innym urządzeniem zewnętrznym.

Montaż i kompatybilność systemowa

Panel jest przeznaczony do montażu podtynkowego. Może być również zamontowany natynkowo z wykorzystaniem dodatkowej puszki montażowej PNT2-FAM-P NT. Do montażu podtynkowego w słupku lub płycie gipsowej dostępny jest dodatkowy zestaw MONT-PPT-FAM.

Urządzenie współpracuje z cyfrowymi urządzeniami z grup ACO CDN, Inspiro oraz Familio P/PV. Może pracować w systemach wielowejściowych Master/Slave oraz obsługiwać wiele odbiorników przypisanych do tego samego numeru.

Specyfikacja techniczna

• Producent: ACO
• Model / indeks: FAM-P-2NPZSACC
• SKU: 13405
• Typ urządzenia: cyfrowy panel domofonowy z zamkiem szyfrowym, czytnikiem breloków i 2 przyciskami
• Rodzaj montażu: podtynkowy; natynkowy z dodatkową puszką PNT2-FAM-P NT
• Materiał panelu przedniego: stal nierdzewna, grubość 2 mm
• Przyciski: stal nierdzewna szczotkowana, 2 indywidualnie podświetlane przyciski wywołania
• Zamek szyfrowy: indywidualny czterocyfrowy kod otwarcia dla każdego lokalu
• Czytnik: zbliżeniowy Unique 125 kHz, zintegrowany z dolnym polem opisowym
• Maksymalna liczba abonentów: 12 lokali – 2 przyciski bezpośrednie i 10 lokali obsługiwanych z zamka szyfrowego
• Typ instalacji: cyfrowa, 2-żyłowa
• Maksymalna długość linii: 1000 m
• Zasilanie: 12 V ± 0,5 V AC
• Pobór mocy w trybie czuwania: około 1,4 W
• Wyjścia: elektrozaczep tradycyjny do 1 A, elektrozaczep rewersyjny do 0,5 A, moduł przekaźnika CDN-PK do 5 A
• Wejście: 1 × zwierne NO, na przykład zewnętrzny przycisk dzwonkowy
• Opóźnienie uruchomienia elektrozaczepu: maksymalnie 255 sekund
• Programowanie z komputera: tak, za pomocą kabla USB
• Wymiary panelu: 197 × 90 mm
• Wymiary puszki podtynkowej: 179 × 73 × 32 mm
• Wbudowana kamera: nie

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: panel zewnętrzny domofonowy
• Rodzina produktu: ACO FAM-P
• Kategoria kabla: nie dotyczy; urządzenie pracuje w instalacji cyfrowej 2-żyłowej
• Typ ekranowania: nie podano
• Materiał powłoki: stal nierdzewna, zgodnie ze specyfikacją produktu
• Materiał przewodnika: nie dotyczy
• Długość: nie dotyczy; maksymalna długość linii instalacji wynosi 1000 m
• Typ złącza: nie podano
• Wysokość Rack: nie dotyczy
• Szerokość: 90 mm
• Głębokość: nie podano dla panelu; puszka podtynkowa ma głębokość 32 mm
• Kolor: nie podano
• Seria: FAM-P
• Dodatkowe parametry: obsługa 2 lokali przyciskami, do 10 lokali z zamka szyfrowego, czytnik breloków Unique 125 kHz

Interpretacja danych technicznych

Oznaczenie FAM-P-2NPZSACC wskazuje na panel z rodziny ACO Familio P, wyposażony w dwa przyciski wywołania, zamek szyfrowy oraz czytnik breloków. Określenie „2-rodzinny” odnosi się do dwóch bezpośrednich przycisków wywołania. Funkcja zamka szyfrowego pozwala rozszerzyć obsługę do 10 dodatkowych lokali, dlatego maksymalna liczba abonentów wynosi 12.

Producent

Producentem panelu jest ACO. Model FAM-P-2NPZSACC należy do rodziny cyfrowych paneli zewnętrznych FAM-P.

FAQ – najczęściej zadawane pytania

Ile lokali może obsługiwać panel?

Panel może obsługiwać maksymalnie 12 lokali: dwa za pomocą indywidualnych przycisków oraz 10 za pomocą zamka szyfrowego.

Czy panel ma czytnik breloków?

Tak. Urządzenie ma zintegrowany czytnik breloków zbliżeniowych Unique 125 kHz.

Czy panel jest przeznaczony do montażu podtynkowego?

Tak. Standardowo panel montuje się podtynkowo. Możliwy jest również montaż natynkowy z dodatkową puszką PNT2-FAM-P NT.

Czy panel ma wbudowaną kamerę?

Nie. Jest to panel domofonowy bez wbudowanej kamery.

Jaki rodzaj instalacji jest wymagany?

Panel pracuje w cyfrowej instalacji 2-żyłowej. Maksymalna długość linii wynosi 1000 m.

Czy można programować urządzenie z komputera?

Tak. Panel umożliwia programowanie z poziomu komputera za pomocą kabla USB.

Z jakimi systemami współpracuje panel?

Urządzenie jest kompatybilne z cyfrowymi urządzeniami z grup ACO CDN, Inspiro oraz Familio P/PV.
