8-kanałowe zabezpieczenie IP serii EXTREME z ochroną PoE EWIMAR PTF-58R-EXT/PoE

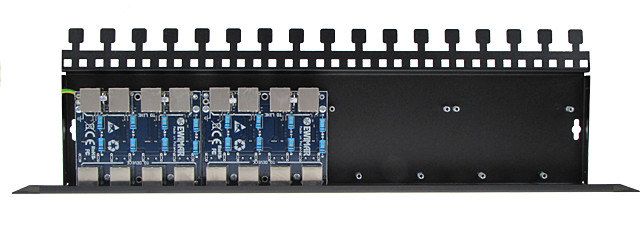

EWIMAR PTF-58R-EXT/PoE to 8-kanałowy ogranicznik przepięć dla linii LAN, wyposażony w ochronę PoE. Urządzenie posiada złącza RJ-45 po stronie wejściowej i wyjściowej, wyjście uziemiające oraz obudowę przystosowaną do montażu w szafie Rack 19" 1U lub na ścianie.
Model należy do serii EXTREME i został przygotowany do zabezpieczania połączeń IP. Obsługuje standard PoE zgodny z 802.3af.3af typu B. Konstrukcja obejmuje wymienne moduły różnych typów oraz możliwość zastosowania pokrywy ochronnej.
Najważniejsze korzyści
- Ochrona 8 kanałów LAN – jedno urządzenie zabezpiecza osiem linii sieciowych.
- Obsługa ochrony PoE – rozwiązanie przeznaczone również do torów zasilania i transmisji danych PoE zgodnych z IEEE 802.3af typu B.

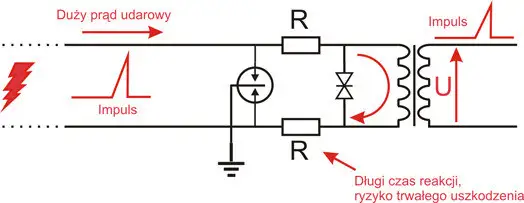

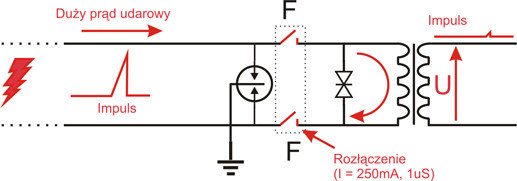

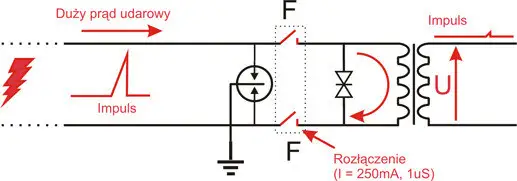

- Trzystopniowa ochrona toru danych – zastosowano ochronnik gazowy, bezpiecznik MOSFET oraz mostek ochronny.
- Dodatkowa ochrona toru PoE – układ wykorzystuje ochronnik gazowy i transil.
- Elastyczny montaż – urządzenie można zamontować w szafie Rack 19" 1U albo na ścianie.
- Możliwość uziemienia – konstrukcja została wyposażona w wyjście uziemiające.
Specyficzne funkcje produktu
Ochrona linii LAN: tor danych wykorzystuje trzy stopnie ochrony: ochronnik gazowy, bezpiecznik MOSFET i mostek ochronny. Pojemność linia-linia wynosi 6–8 pF przy 0 V i 1 MHz, a pojemność linia-ziemia jest mniejsza niż 1 pF.
Ochrona PoE: osobna specyfikacja zabezpieczenia PoE obejmuje ochronnik gazowy i transil. Maksymalne napięcie Uc dla PoE wynosi 58 V, a poziom ochrony linia-linia to 600 W / 100 A dla impulsu 10/1000 µs.
Modułowa konstrukcja: urządzenie oferuje wymienne moduły różnych typów oraz opcjonalną pokrywę ochronną.
Zastosowanie
EWIMAR PTF-58R-EXT/PoE może być wykorzystywany do zabezpieczania ośmiu przewodowych linii LAN w instalacjach telewizji przemysłowej i systemach IP. Dzięki ochronie PoE znajduje zastosowanie w torach sieciowych, w których przez połączenie Ethernet realizowana jest również transmisja zasilania zgodna z IEEE 802.3af typu B.
- zabezpieczanie wielokanałowych instalacji LAN,
- ochrona torów sieciowych systemów telewizji przemysłowej IP,
- zabezpieczanie połączeń Ethernet z ochroną PoE,
- montaż w szafach Rack 19" 1U,
- instalacje wymagające wyprowadzenia uziemienia dla zabezpieczanych linii.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: 8-kanałowe zabezpieczenie IP z ochroną PoE
- Rodzina produktu: ogranicznik przepięć dla sieci LAN
- Kategoria kabla: nie określono w danych źródłowych
- Typ ekranowania: nie określono w danych źródłowych
- Materiał powłoki: nie określono w danych źródłowych
- Materiał przewodnika: nie określono w danych źródłowych
- Długość: nie dotyczy / nie określono
- Typ złącza: RJ-45
- Wysokość rack: 1U
- Szerokość: 480 mm
- Głębokość: 130 mm
- Kolor: nie określono w danych źródłowych
- Seria: EXTREME
- Dodatkowe parametry: 8 kanałów, ochrona PoE, wyjście uziemiające, montaż Rack 19" 1U lub na ścianie
Interpretacja danych technicznych
Urządzenie obsługuje osiem kanałów zabezpieczanej linii LAN. Zastosowanie złączy RJ-45 umożliwia podłączenie przewodów sieciowych po stronie wejściowej i wyjściowej. Parametry ochrony zostały podane oddzielnie dla toru danych oraz toru PoE.
Dla toru danych maksymalne napięcie Uc wynosi 6,8 V, maksymalna moc impulsu 8/20 µs linia-linia to 2 kW, a rezystancja szeregowa wynosi 6 Ω. Szybkość odsprzęgania określono na 1 µs, natomiast poziom izolacji przy zadziałaniu wynosi 650 V.
Dla ochrony PoE maksymalne napięcie Uc wynosi 58 V. Poziom ochrony linia-linia określono na 600 W / 100 A dla impulsu 10/1000 µs. W obu zakresach podano maksymalne napięcie linia-ziemia 90 VDC.
Specyfikacja techniczna
- Producent: EWIMAR
- Model: PTF-58R-EXT/PoE
- SKU: 16355
- EAN: 5904041750519
- Zabezpieczana linia: LAN
- Ilość kanałów: 8
- Złącze wejściowe: RJ-45
- Złącze wyjściowe: RJ-45
- Wyjście uziemiające: tak
- Standard pracy PoE: zgodny z IEEE 802.3af typu B
- Mocowanie: szafa Rack 19" 1U, ściana
- Wymiary: 480 x 41 x 130 mm
- Temperatura pracy: od -30 do +60°C
- Waga: 0,3000 kg
Parametry ochrony toru danych

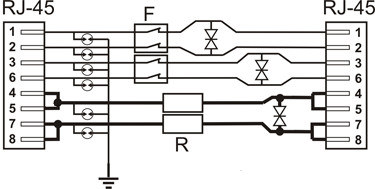

- Stopnie ochrony: 3 – ochronnik gazowy, bezpiecznik MOSFET, mostek ochronny
- Pojemność linia-linia: 6–8 pF przy 0 V, 1 MHz
- Pojemność linia-ziemia: < 1 pF
- Poziom ochrony linia-linia: 6 V–1 kV, 20 V przy 100 A, 8/20 µs
- Poziom ochrony linia-ziemia: 90 V–4 kV, 2–4 kA, 8/20 µs
- Maksymalne napięcie Uc: 6,8 V
- Maksymalna moc 8/20 µs linia-linia: 2 kW
- Maksymalne napięcie linia-ziemia: 90 VDC
- Rezystancja szeregowa: 6 Ω
- Szybkość odsprzęgania: 1 µs
- Poziom izolacji przy zadziałaniu: 650 V
Parametry ochrony PoE
- Stopnie ochrony: 2 – ochronnik gazowy, transil
- Poziom ochrony linia-linia dla PoE: 600 W / 100 A, 10/1000 µs
- Maksymalne napięcie Uc dla PoE: 58 V
- Poziom ochrony linia-ziemia: 90 V–4 kV, 2–4 kA, 8/20 µs
- Maksymalne napięcie linia-ziemia: 90 VDC
Dodatkowe informacje
Opcje konstrukcyjne: wymienne moduły różnych typów oraz pokrywa ochronna.
Producent: EWIMAR. Produkt: PTF-58R-EXT/PoE, seria EXTREME.
FAQ – najczęściej zadawane pytania
Ile kanałów obsługuje EWIMAR PTF-58R-EXT/PoE?
Urządzenie obsługuje 8 kanałów zabezpieczanej linii LAN.
Czy model PTF-58R-EXT/PoE obsługuje PoE?
Tak. Model posiada ochronę PoE zgodną ze standardem IEEE 802.3af typu B.
Jakie złącza zastosowano?
Po stronie wejściowej i wyjściowej zastosowano złącza RJ-45.
Gdzie można zamontować urządzenie?
Ogranicznik jest przeznaczony do montażu w szafie Rack 19" 1U lub na ścianie.
Czy urządzenie ma wyjście uziemiające?
Tak, konstrukcja została wyposażona w wyjście uziemiające.
W jakiej temperaturze może pracować?
Deklarowany zakres temperatury pracy wynosi od -30 do +60°C.
