Instalacja monitoringu IP może zostać uszkodzona nie tylko przez bezpośrednie wyładowanie atmosferyczne. Równie groźne bywają przepięcia indukowane przez pobliskie wyładowania, różnice potencjałów między budynkami oraz zakłócenia przenoszone przewodami Ethernet i zasilającymi. Dlatego skuteczne zabezpieczenie monitoringu przed przepięciami powinno obejmować cały tor transmisji i zasilania, a nie wyłącznie pojedynczą kamerę.
W praktyce oznacza to połączenie kilku elementów: prawidłowego prowadzenia przewodów, ochrony sieci LAN, zabezpieczenia urządzeń PoE, ochrony zasilania oraz poprawnego uziemienia i wyrównania potencjałów. Poniżej wyjaśniamy, jak zaplanować taką ochronę w systemie CCTV.
Dlaczego monitoring IP jest narażony na przepięcia?
Kamera IP jest połączona z pozostałą częścią systemu przewodem Ethernet. Ten sam przewód może przesyłać dane oraz zasilanie PoE, dlatego przepięcie pojawiające się na trasie kablowej może dotrzeć zarówno do elektroniki kamery, jak i do switcha, rejestratora lub innego urządzenia sieciowego.
Ryzyko rośnie szczególnie wtedy, gdy:
- kamery znajdują się na zewnątrz budynku lub na słupach, masztach i elewacjach;
- przewody Ethernet prowadzone są między osobnymi budynkami;
- trasy kablowe biegną równolegle do przewodów energetycznych;
- urządzenia sieciowe i kamery mają różne punkty odniesienia potencjału;
- instalacja nie ma ochrony przeciwprzepięciowej po stronie zasilania i transmisji danych.
Nie należy zakładać, że zabezpieczenie znajdujące się w rozdzielnicy elektrycznej ochroni również porty Ethernet. Ogranicznik dla zasilania i ogranicznik dla sieci LAN pełnią różne funkcje. W systemie PoE potrzebna jest ochrona dopasowana do toru danych i sposobu przesyłania energii.
Na czym polega wielokanałowe zabezpieczenie instalacji CCTV?
Najlepsze rezultaty daje ochrona wielostopniowa. Każdy przewód wychodzący poza bezpieczną strefę budynku powinien być analizowany jako potencjalna droga przedostania się przepięcia do urządzeń.
1. Ochrona kamer i przewodów Ethernet
Na początku należy zabezpieczyć odcinek sieci znajdujący się między kamerą a switchem lub rejestratorem. Ogranicznik przepięć Ethernet montuje się w torze przewodu, tak aby przejął energię udaru i odprowadził ją do odpowiedniego układu ochronnego, zanim dotrze ona do wrażliwej elektroniki.

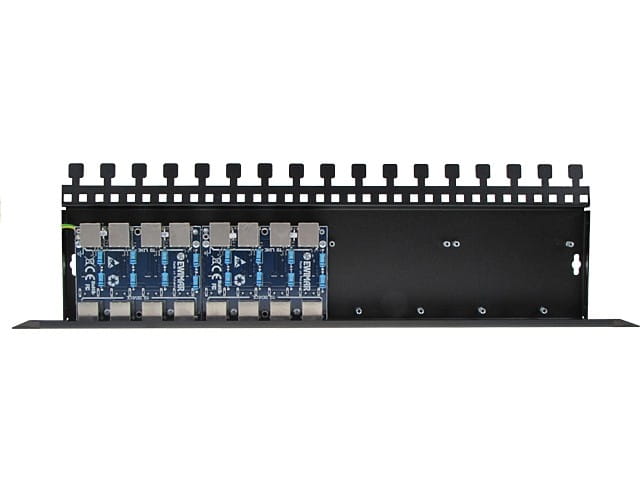

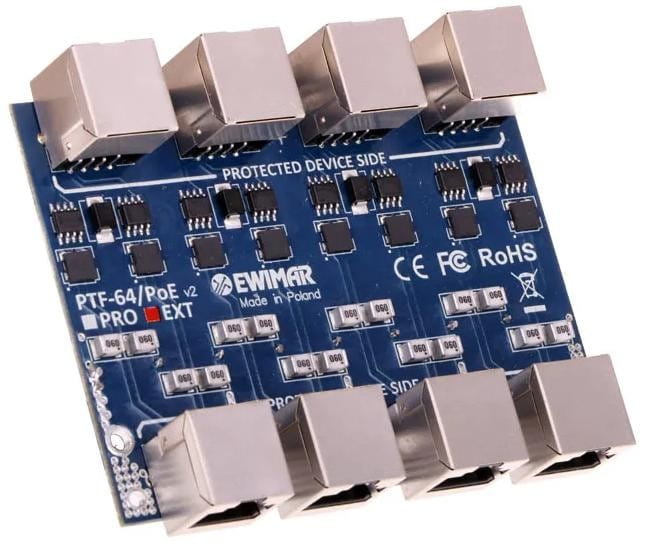

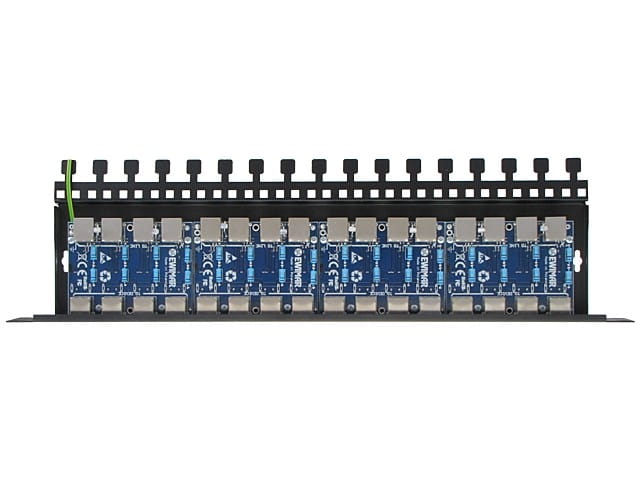

W systemach z większą liczbą kamer warto zastosować moduły wielokanałowe. Przykładem jest 4-kanałowy moduł ogranicznika przepięć EWIMAR PTF-64-EXT/PoE. Przy większych instalacjach można rozważyć 8-kanałowe zabezpieczenie IP EWIMAR PTF-58R-EXT/PoE albo 16-kanałowe zabezpieczenie IP EWIMAR PTF-516R-EXT/PoE. Takie rozwiązanie upraszcza organizację ochrony i pozwala zabezpieczyć kilka torów w jednym miejscu.
2. Ochrona urządzeń PoE
Switch PoE lub rejestrator z funkcją zasilania kamer jest połączony z wieloma przewodami. Uszkodzenie jednego odcinka może wpłynąć na port urządzenia centralnego, a w konsekwencji również na pozostałe elementy systemu. Z tego powodu ogranicznik powinien być dobrany z uwzględnieniem transmisji danych oraz zasilania PoE.
W opisie produktu należy sprawdzić zgodność z typem sieci, standardem transmisji i sposobem wykorzystania PoE w danej instalacji. Nie każdy ogranicznik Ethernet będzie odpowiedni dla każdego systemu zasilania kamer. Wątpliwości dotyczące schematu połączeń warto skonsultować z instalatorem lub elektrykiem.
3. Ochrona zasilania
Kamery mogą być zasilane przez PoE, ale w systemie znajdują się także switch, rejestrator, router, monitor oraz zasilacze. Ochrona toru Ethernet nie zastępuje ochrony przewodu zasilającego. Należy więc przeanalizować również zabezpieczenia w rozdzielnicy oraz sposób zasilania urządzeń CCTV.
W ofercie zasilaczy i zabezpieczeń można szukać rozwiązań dopasowanych do konkretnej architektury systemu. Dobór aparatury elektrycznej, jej montaż i połączenie z instalacją uziemiającą powinny być wykonane zgodnie z obowiązującymi zasadami oraz przez osobę posiadającą odpowiednie kwalifikacje.
Jak poprawnie uziemić ogranicznik przepięć?
Ogranicznik przepięć zadziała prawidłowo tylko wtedy, gdy ma zapewnioną skuteczną drogę odprowadzenia energii. Samo zamontowanie urządzenia na szynie, w szafie lub przy kamerze nie wystarczy. Konieczne jest prawidłowe podłączenie zacisku ochronnego do układu uziemiającego lub wyrównania potencjałów.
Podczas instalacji należy zwrócić uwagę na kilka zasad:
- przewód uziemiający powinien być możliwie krótki i prowadzony bez zbędnych pętli;
- połączenie powinno być wykonane starannie, z użyciem właściwych zacisków i przewodów;
- elementy metalowe znajdujące się w pobliżu instalacji powinny być objęte analizą pod kątem wyrównania potencjałów;
- nie należy zastępować przewodu ochronnego przypadkowym połączeniem z metalową konstrukcją;
- miejsce montażu ogranicznika powinno umożliwiać uporządkowane prowadzenie przewodów oraz późną kontrolę połączeń.
W przypadku kamer na słupach, masztach lub konstrukcjach zewnętrznych trzeba rozpatrywać cały układ: konstrukcję, trasę przewodu, obudowę urządzenia, punkt wejścia kabla do budynku i główną szynę uziemiającą. Szczegółowy sposób wykonania zależy od obiektu, istniejącej instalacji odgromowej i warunków gruntowych. Takie prace powinien ocenić elektryk.
Gdzie umieścić zabezpieczenia Ethernet?
Ogranicznik powinien znajdować się możliwie blisko urządzenia, które ma chronić, oraz w miejscu pozwalającym na skuteczne odprowadzenie udaru. W praktyce często stosuje się ochronę przy wejściu przewodu do budynku, w punkcie przejścia między strefą zewnętrzną i wewnętrzną albo bezpośrednio przed switchem PoE.
Ważne jest rozdzielenie strony narażonej na przepięcia od strony chronionej. Przewód od kamery powinien trafić do właściwego wejścia ogranicznika, a wyjście powinno zostać połączone z urządzeniem wewnątrz budynku. Należy przestrzegać oznaczeń na obudowie i instrukcji konkretnego modelu.
Jeśli monitoring obejmuje pojedyncze urządzenie zewnętrzne, przydatnym rozwiązaniem może być ochrona Ethernet Outdoor UBIQUITI UACC-ETH-SP-Pro. W przypadku większej liczby kamer wygodniejsze może być zastosowanie zabezpieczenia wielokanałowego w szafie teletechnicznej lub przy punkcie dystrybucyjnym.
Prowadzenie przewodów a zabezpieczenie monitoringu przed przepięciami
Nieprawidłowe prowadzenie kabli może zwiększyć ryzyko indukowania zakłóceń, nawet jeśli w instalacji zastosowano ograniczniki. Przewody Ethernet należy prowadzić w sposób uporządkowany, z dala od kabli energetycznych. Jeżeli skrzyżowanie jest konieczne, korzystniejsze jest skrzyżowanie pod kątem zbliżonym do prostego niż długie prowadzenie równoległe.
Warto również ograniczać długość tras zewnętrznych i unikać tworzenia dużych pętli kablowych. Przewód powinien być odpowiednio zabezpieczony mechanicznie, a miejsca wejścia do budynku należy uszczelnić i uporządkować. Nie wolno zginać kabla bardziej, niż dopuszcza jego konstrukcja, ani prowadzić go w sposób powodujący stałe naprężenia na złączach kamery.
W instalacjach zewnętrznych należy stosować przewody i elementy przeznaczone do warunków, w których będą pracować. Szczególną uwagę trzeba poświęcić złączom RJ-45, puszkom, przepustom i punktom łączenia. Ochrona przepięciowa nie naprawi problemu wynikającego z wilgoci, korozji lub niewłaściwego montażu mechanicznego.
Najczęstsze błędy przy ochronie instalacji CCTV
- Zabezpieczenie tylko switcha. Jeśli przewód od kamery biegnie na zewnątrz, udar może dotrzeć do urządzenia już na odcinku między kamerą a zabezpieczeniem.
- Brak ochrony po stronie PoE. Zastosowanie ogranicznika przeznaczonego wyłącznie do transmisji bez uwzględnienia zasilania może być niewłaściwe dla danego systemu.
- Zbyt długi przewód uziemiający. Długie, zapętlone połączenie może ograniczyć skuteczność odprowadzania energii.
- Łączenie różnych punktów uziemienia bez analizy. Różnica potencjałów między budynkami może stać się przyczyną uszkodzeń lub zakłóceń.
- Brak ochrony zasilania. Zabezpieczenie sieci LAN nie chroni automatycznie przewodów zasilających rejestrator, switch czy monitor.
- Nieuporządkowana instalacja. Luźne przewody, pętle i równoległe trasy przy kablach energetycznych utrudniają ocenę ryzyka i serwis.
Jak zaplanować ochronę systemu krok po kroku?
- Zidentyfikuj wszystkie przewody wychodzące na zewnątrz. Dotyczy to przewodów Ethernet, zasilania i innych połączeń związanych z monitoringiem.
- Określ punkty wejścia do budynku. To miejsca, w których najczęściej warto rozważyć montaż zabezpieczeń.
- Sprawdź sposób zasilania kamer. Ustal, czy pracują przez PoE, lokalny zasilacz czy inne rozwiązanie.
- Dobierz zabezpieczenia do liczby torów. W małej instalacji wystarczy rozwiązanie dla pojedynczego połączenia, a w większej warto rozważyć moduł wielokanałowy.
- Zapewnij prawidłowe uziemienie. Połączenia ochronne powinny być wykonane zgodnie z projektem i oceną istniejącej instalacji.
- Uporządkuj trasy kablowe. Oddziel przewody transmisyjne od energetycznych i ograniczaj pętle oraz niepotrzebne połączenia.
- Sprawdź instalację po montażu. Zweryfikuj ciągłość połączeń, działanie kamer, komunikację z rejestratorem oraz zasilanie PoE.
Przed wyborem konkretnego rozwiązania warto przejrzeć kategorię zabezpieczenia oraz akcesoria do systemów monitoringu. Dobór powinien uwzględniać liczbę kamer, długość i przebieg przewodów, miejsce montażu urządzeń oraz typ infrastruktury sieciowej.
Podsumowanie
Skuteczne zabezpieczenie monitoringu przed przepięciami nie polega na zastosowaniu jednego przypadkowego elementu. Potrzebna jest ochrona wielokanałowa obejmująca przewody Ethernet, zasilanie PoE, urządzenia centralne oraz prawidłowo wykonane uziemienie. Równie ważne są właściwe trasy kablowe, ograniczenie pętli i staranne zabezpieczenie punktów przejścia między budynkiem a instalacją zewnętrzną.
W VirtualEye znajdziesz kamery IP, ograniczniki przepięć Ethernet, zabezpieczenia PoE oraz akcesoria do budowy uporządkowanego systemu CCTV. Sprawdź dostępne rozwiązania EWIMAR i dobierz ochronę do liczby kanałów oraz architektury swojej instalacji.
