Awaria zasilania może przerwać zapis nagrań dokładnie wtedy, gdy monitoring jest najbardziej potrzebny. Wyłączenie rejestratora, switcha PoE lub kamer oznacza nie tylko brak bieżącego podglądu, ale również ryzyko utraty ciągłości archiwum. Rozwiązaniem jest odpowiednio dobrany UPS do monitoringu CCTV, który podtrzymuje zasilanie najważniejszych urządzeń i pozwala bezpiecznie przejść przez krótką przerwę w dostawie energii.
Sam zakup zasilacza awaryjnego nie wystarczy. Trzeba jeszcze ustalić, które elementy systemu mają być podłączone, jakie jest ich łączne obciążenie, jak długo monitoring ma działać po zaniku napięcia oraz jaki akumulator będzie odpowiedni. W tym poradniku wyjaśniamy, jak podejść do wyboru praktycznie i uniknąć typowych błędów.
Dlaczego UPS jest ważny w systemie CCTV?
Monitoring wizyjny składa się z kilku urządzeń, które muszą współpracować. W typowej instalacji są to kamery, rejestrator, switch PoE, router lub modem oraz urządzenia dodatkowe, takie jak monitor czy dysk sieciowy. Jeżeli zasilanie straci choć jeden kluczowy element, system może przestać nagrywać albo utracić zdalny dostęp.
UPS, czyli zasilacz awaryjny, reaguje na zanik lub nieprawidłowości w zasilaniu i przełącza podłączone urządzenia na energię zgromadzoną w akumulatorze. W zależności od konfiguracji może:
- podtrzymać pracę rejestratora podczas krótkiej awarii,
- zapewnić zasilanie switcha PoE, a tym samym kamer IP,
- ograniczyć skutki chwilowych spadków i zaników napięcia,
- umożliwić bezpieczne zamknięcie systemu przy dłuższej przerwie,
- zachować ciągłość dostępu do monitoringu sieciowego, jeśli podtrzymane zostaną także urządzenia komunikacyjne.
Warto pamiętać, że UPS nie zastępuje agregatu prądotwórczego ani nie gwarantuje nieograniczonej pracy. Jego zadaniem jest zapewnienie określonego czasu podtrzymania, zależnego przede wszystkim od obciążenia i zastosowanego akumulatora.
Co podłączyć do UPS-a w monitoringu?
Najważniejsza zasada brzmi: do zasilacza awaryjnego należy podłączyć te urządzenia, których działanie jest niezbędne do nagrywania i komunikacji. W wielu instalacjach będzie to rejestrator oraz switch PoE. Jeżeli kamery są zasilane bezpośrednio przez switch, wyłączenie tego urządzenia spowoduje utratę obrazu nawet wtedy, gdy sam rejestrator nadal będzie pracował.
Rejestrator

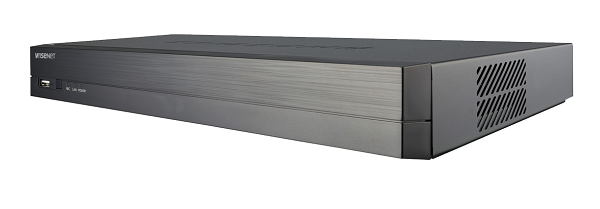

Rejestrator odpowiada za zapis obrazu na dysku i zarządzanie kamerami. Jego podtrzymanie jest kluczowe, jeśli priorytetem jest zachowanie nagrań. Przykładem urządzenia, które może być elementem takiej instalacji, jest rejestrator sieciowy QRN-410S. Przy planowaniu zasilania trzeba uwzględnić nie tylko sam rejestrator, lecz także urządzenia współpracujące z nim w konkretnej instalacji.
Switch PoE
Switch PoE może jednocześnie przesyłać dane i dostarczać energię do kamer IP. Jeżeli zostanie podłączony do UPS-a, zasilanie awaryjne może objąć również kamery. Trzeba jednak sprawdzić rzeczywiste zapotrzebowanie całego zestawu: liczby kamer, ich trybu pracy, oświetlaczy podczerwieni oraz innych odbiorników zasilanych przez porty PoE.
Router, modem i dostęp zdalny
Podtrzymanie rejestratora i kamer nie zawsze oznacza zachowanie dostępu przez aplikację lub przeglądarkę. Do zdalnego podglądu potrzebne są również urządzenia sieciowe oraz aktywne łącze. Dlatego w instalacjach, w których ważne jest powiadamianie użytkownika i zdalna weryfikacja obrazu, warto rozważyć podłączenie do UPS-a routera, modemu lub innego urządzenia komunikacyjnego.
Monitor lokalny zwykle nie jest niezbędny do samego nagrywania. Jego podłączenie zwiększy jednak obciążenie, a więc może skrócić czas podtrzymania. Jeśli priorytetem jest maksymalnie długie działanie CCTV, do UPS-a należy podłączać przede wszystkim urządzenia konieczne.
Jak obliczyć obciążenie UPS-a?
Dobór zaczyna się od określenia mocy pobieranej przez wszystkie urządzenia, które mają działać po zaniku zasilania. Należy zsumować wartości podane przez producentów rejestratora, switcha, routera, modemu oraz innych odbiorników. W przypadku switcha PoE trzeba uwzględnić nie tylko pobór samego switcha, ale także energię przekazywaną do kamer.
W praktyce warto rozpatrywać dwa scenariusze:
- obciążenie podstawowe – rejestrator, switch i urządzenia sieciowe niezbędne do nagrywania,
- obciążenie pełne – wszystkie urządzenia, w tym monitor, dodatkowe akcesoria i odbiorniki PoE.
Następnie należy porównać wynik z dopuszczalnym obciążeniem wybranego UPS-a. Nie powinno się dobierać zasilacza dokładnie na granicy jego możliwości. Zapas pozwala uwzględnić wahania poboru, rozbudowę systemu oraz chwilowe zwiększenie zapotrzebowania niektórych urządzeń.
Jeżeli dane urządzeń są podane w watach, można je zsumować i porównać z mocą czynną UPS-a. Gdy producent posługuje się jednostką VA, trzeba korzystać z zasad przeliczenia określonych w dokumentacji konkretnego modelu. Nie należy zakładać, że każda wartość VA odpowiada tej samej wartości W.
Czas podtrzymania – od czego zależy?
Czas pracy monitoringu po zaniku zasilania zależy od kilku czynników:
- łącznego obciążenia podłączonych urządzeń,
- pojemności i stanu akumulatora,
- sprawności układu UPS oraz jego sposobu ładowania,
- temperatury i warunków pracy,
- tego, czy urządzenia pracują stale z takim samym poborem.
Im większe obciążenie, tym krótszy będzie czas podtrzymania. Z tego powodu nie można wiarygodnie określić czasu działania wyłącznie na podstawie nazwy UPS-a lub pojemności akumulatora. Wynik należy odnosić do konkretnego zestawu urządzeń.
Przed zakupem warto odpowiedzieć na pytanie, jaki cel ma spełniać zasilanie awaryjne. Jeśli chodzi o krótkie zaniki, wystarczające może być podtrzymanie pozwalające przeczekać przerwę lub bezpiecznie zamknąć rejestrator. Jeżeli monitoring ma pracować przez dłuższy czas, potrzebny będzie odpowiednio większy zapas energii, a czasem również dodatkowy akumulator lub inna konfiguracja systemu.
W przypadku długich awarii nie należy obiecywać sobie ciągłej pracy bez ograniczeń. Lepiej ustalić minimalny wymagany czas, a następnie dobrać zestaw z rozsądnym zapasem.
Akumulator do UPS-a CCTV – na co zwrócić uwagę?
Akumulator jest magazynem energii, od którego zależy rzeczywisty czas pracy w trybie awaryjnym. Przy wyborze trzeba sprawdzić zgodność z UPS-em, przede wszystkim napięcie, pojemność, sposób podłączenia, wymiary oraz wymagania dotyczące ładowania. Nie każdy akumulator będzie odpowiedni do każdego zasilacza awaryjnego.
W systemach alarmowych i monitoringu często stosuje się akumulatory AGM. Ich ofertę można przejrzeć w kategorii akumulatory AGM. Dostępne są również akumulatory do systemów zasilania awaryjnego, co ułatwia porównanie różnych rozwiązań pod kątem pojemności i zastosowania.

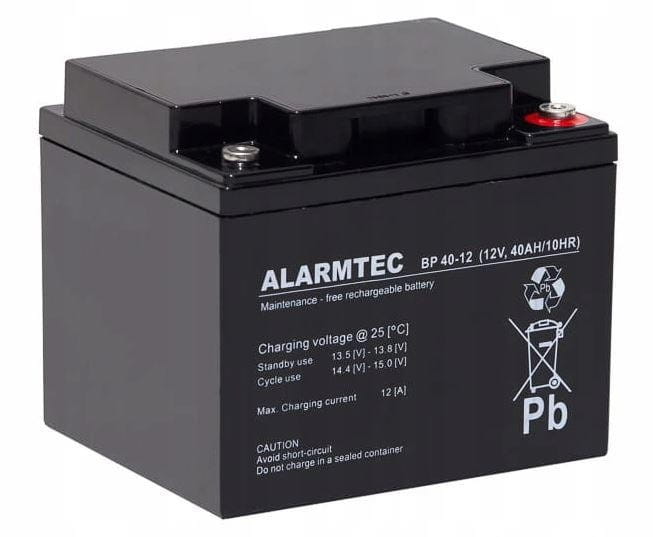

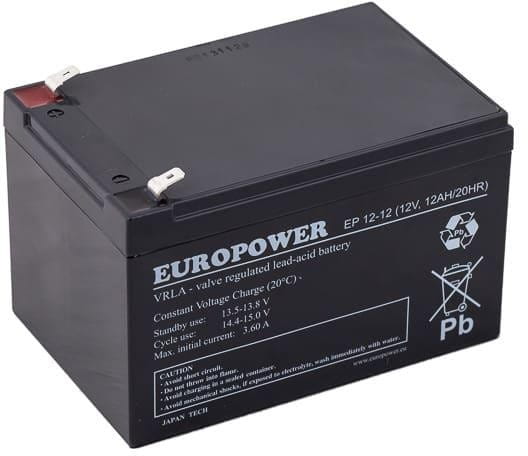

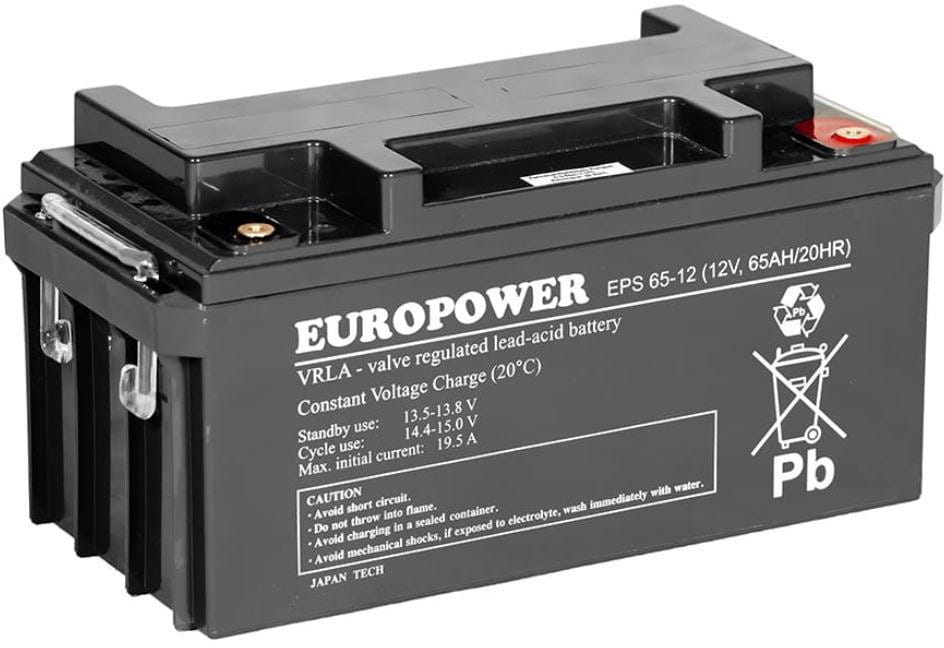

Przykładowe produkty, które warto uwzględnić przy kompletowaniu instalacji, to akumulator AGM EUROPOWER serii EP 12V 12Ah, akumulator AGM ALARMTEC serii BP 12V 40Ah oraz akumulator EUROPOWER serii EPS 12V 65Ah. O tym, który model będzie właściwy, decyduje nie sama pojemność, lecz zgodność z konkretnym UPS-em i wymaganym czasem podtrzymania.
Pojemność akumulatora a czas pracy
Większa pojemność zazwyczaj oznacza większy zasób energii, ale nie daje automatycznej gwarancji określonego czasu działania. Liczy się obciążenie oraz charakterystyka pracy akumulatora pod danym obciążeniem. Przy większym poborze dostępna pojemność może być wykorzystywana inaczej niż przy małym obciążeniu.
Nie warto również zwiększać pojemności bez sprawdzenia możliwości UPS-a. Zasilacz musi być przystosowany do ładowania zastosowanego akumulatora, a obudowa i przewody powinny umożliwiać bezpieczne wykonanie instalacji. Przy rozbudowanych zestawach dobór należy skonsultować z dokumentacją urządzeń lub specjalistą.
Jaki UPS do monitoringu CCTV wybrać?
Wybór zasilacza awaryjnego powinien wynikać z parametrów instalacji, a nie tylko z ceny. W pierwszej kolejności sprawdź:
- maksymalne obciążenie UPS-a i sposób jego podawania,
- zgodność napięcia oraz typu akumulatora,
- możliwość podłączenia odpowiedniej liczby urządzeń,
- przewidywany czas podtrzymania przy planowanym obciążeniu,
- warunki montażu i miejsce na sam zasilacz oraz akumulator,
- sygnalizację stanu pracy i sposób informowania o rozładowaniu,
- możliwość bezpiecznego wyłączenia rejestratora, jeśli funkcja ta jest potrzebna.
W ofercie zasilaczy awaryjnych można szukać rozwiązania dopasowanego do konkretnego systemu. Najlepiej przygotować wcześniej listę odbiorników, ich pobór energii oraz oczekiwany czas podtrzymania. Takie dane ograniczają ryzyko zakupu urządzenia zbyt słabego albo niepotrzebnie przewymiarowanego.
Najczęstsze błędy przy zabezpieczaniu monitoringu
Podłączenie tylko rejestratora
To jeden z najczęstszych błędów w instalacjach z kamerami IP. Rejestrator może działać, ale wyłączony switch PoE odetnie zasilanie kamer. W efekcie urządzenie nadal będzie uruchomione, lecz nie otrzyma nowego obrazu do zapisu.
Pomijanie routera i modemu
Jeżeli użytkownik oczekuje zdalnego dostępu, samo podtrzymanie kamer i rejestratora może nie wystarczyć. Przerwa w pracy routera lub modemu uniemożliwi połączenie z systemem spoza obiektu.
Brak zapasu mocy
UPS pracujący stale blisko maksymalnego obciążenia ma mniejszy margines bezpieczeństwa. Rozbudowa systemu o kolejne kamery może dodatkowo pogorszyć sytuację, dlatego warto uwzględnić rezerwę już na etapie projektowania.
Dobór akumulatora bez sprawdzenia kompatybilności
Nie należy kierować się wyłącznie pojemnością. Niewłaściwe napięcie, sposób ładowania lub fizyczne wymiary mogą uniemożliwić prawidłową pracę zestawu. Akumulator powinien być dobrany do konkretnego UPS-a, a nie tylko do oczekiwanego czasu podtrzymania.
Praktyczna konfiguracja zasilania awaryjnego
Przed zakupem wykonaj prostą analizę:
- Spisz wszystkie urządzenia, które mają działać podczas awarii.
- Odczytaj ich pobór energii z dokumentacji lub oznaczeń producenta.
- Zsumuj obciążenie rejestratora, switcha PoE, kamer zasilanych przez PoE i urządzeń sieciowych.
- Ustal minimalny wymagany czas podtrzymania.
- Dodaj rozsądny zapas mocy na przyszłą rozbudowę i zmienne warunki pracy.
- Sprawdź kompatybilność UPS-a z akumulatorem oraz sposób instalacji.
- Po uruchomieniu przetestuj zachowanie systemu przy kontrolowanym zaniku zasilania.
Test jest równie ważny jak sam zakup. Pozwala sprawdzić, czy wszystkie kamery pozostają online, czy rejestrator nadal zapisuje obraz, czy działa dostęp zdalny oraz jak długo system utrzymuje się na baterii. Wynik warto odnotować i powtarzać testy okresowo, ponieważ rzeczywista wydajność akumulatora zmienia się w czasie.
Podsumowanie: jak zabezpieczyć monitoring przed awarią prądu?
Dobrze dobrany UPS do monitoringu CCTV powinien zasilać nie tylko rejestrator, ale również switch PoE i – jeśli jest to wymagane – urządzenia zapewniające dostęp sieciowy. Kluczowe znaczenie mają rzeczywiste obciążenie, oczekiwany czas podtrzymania oraz kompatybilność akumulatora z zasilaczem.
Jeśli kompletujesz system lub chcesz zabezpieczyć już działającą instalację, sprawdź ofertę monitoringu i urządzeń CCTV w VirtualEye, a także dostępne zasilacze awaryjne i akumulatory. Dobierz zestaw na podstawie parametrów wszystkich urządzeń – dzięki temu monitoring zachowa ciągłość pracy wtedy, gdy zwykłe zasilanie zawiedzie.
