Stojąca szafa rack do magazynu energii może uporządkować instalację, zabezpieczyć urządzenia przed przypadkowym uszkodzeniem i ułatwić późniejszy serwis. Nie oznacza to jednak, że każda szafa rack jest automatycznie przeznaczona do przechowywania akumulatorów. Przed zakupem trzeba sprawdzić dokumentację konkretnego magazynu energii, wymagania jego producenta oraz dopuszczalne obciążenie wybranej szafy.
W praktyce należy przeanalizować kilka elementów: wymiary i masę akumulatora, sposób jego ustawienia lub mocowania, głębokość urządzeń, zapas miejsca na przewody, wentylację, prowadzenie kabli oraz dostęp serwisowy. Dopiero na tej podstawie można zdecydować, czy odpowiedni będzie kompaktowy model 15U, czy większa szafa 22U albo 27U o głębokości 800 mm.
Stojąca szafa rack do magazynu energii – od czego zacząć?
Pierwszym krokiem jest zebranie danych technicznych wszystkich urządzeń, które mają znaleźć się w obudowie. Dotyczy to nie tylko samego akumulatora, lecz także falownika, systemu zarządzania baterią, urządzeń komunikacyjnych, zabezpieczeń, listew zasilających i ewentualnych elementów monitoringu.
Przed wyborem szafy przygotuj następującą listę:
- wysokość, szerokość i głębokość każdego urządzenia;
- masę akumulatora i pozostałych elementów;
- informację, czy urządzenie jest przystosowane do montażu w standardzie 19 cali;
- wymagany sposób ustawienia – na półce, na szynach, na wspornikach czy bezpośrednio na podłodze;
- minimalne odstępy wentylacyjne wskazane przez producenta;
- miejsce na przewody zasilające, komunikacyjne i uziemiające;
- wymagany dostęp od frontu, boków, tyłu lub góry;
- warunki środowiskowe w pomieszczeniu, w którym stanie szafa.
Warto pamiętać, że wysokość urządzenia nie jest jedynym kryterium. Nawet jeśli akumulator mieści się w szafie, brak miejsca na chłodzenie, zbyt mały promień gięcia przewodów albo utrudniony dostęp serwisowy mogą wykluczyć dany model.
Wymiary szaf Getfort a planowanie instalacji
W ofercie VirtualEye dostępne są stojące szafy rack Getfort w kilku wariantach wysokości i głębokości. Pozwala to dopasować obudowę zarówno do mniejszej instalacji, jak i do rozbudowanego zestawu z dodatkowymi urządzeniami.

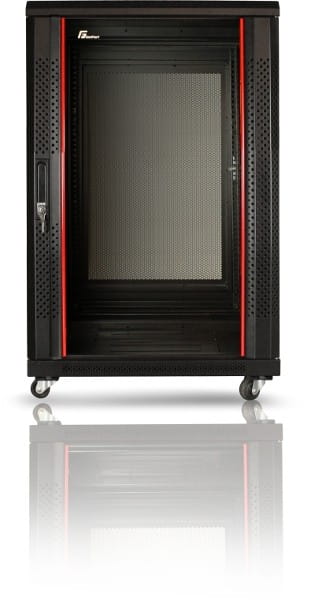

Getfort 15U 600x600 – rozwiązanie dla mniejszego zestawu
Szafa RACK Getfort 19 cali 15U 600x600 stojąca może być punktem wyjścia przy planowaniu kompaktowej instalacji. Wysokość 15U oznacza ograniczoną przestrzeń montażową, dlatego przed zakupem trzeba dokładnie rozrysować układ urządzeń.
Ten wariant warto rozważyć wtedy, gdy zestaw obejmuje niewiele elementów, a magazyn energii może być ustawiony na odpowiednio dobranej półce lub innym przeznaczonym do tego podparciu. Nie należy zakładać, że całą przestrzeń można przeznaczyć na akumulator. Część miejsca zajmą urządzenia dodatkowe, przewody, elementy wentylacyjne oraz odstępy wymagane przez dokumentację.
Getfort 22U 600x600 – więcej wysokości przy tej samej głębokości
Szafa RACK Getfort 19 cali 22U 600x600 stojąca zapewnia większą wysokość użytkową niż wariant 15U. Może być praktyczniejsza, jeśli oprócz magazynu energii trzeba umieścić w szafie urządzenia sieciowe, zabezpieczenia, panel wentylatorów, termostat lub listwę zasilającą.
Głębokość 600 mm nadal wymaga jednak sprawdzenia wymiarów urządzeń i przestrzeni potrzebnej na przewody. W przypadku ciężkiego akumulatora znaczenie ma również sposób rozłożenia masy oraz stabilność półki. Dopuszczalne obciążenie trzeba potwierdzić w dokumentacji szafy i konkretnego akcesorium, a nie oceniać wyłącznie na podstawie wyglądu obudowy.

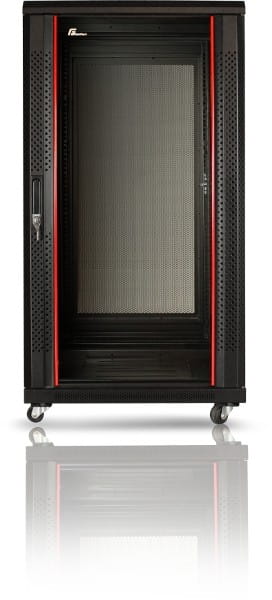

Getfort 22U 600x800 – większy zapas głębokości
Szafa RACK Getfort 19 cali 22U 600x800 stojąca może lepiej odpowiadać urządzeniom o większej głębokości albo instalacjom, w których za urządzeniami trzeba pozostawić więcej miejsca na przewody i cyrkulację powietrza.
Dodatkowa głębokość nie powinna być traktowana jako automatyczna zgoda na umieszczenie dowolnego akumulatora w szafie. Nadal trzeba sprawdzić, czy producent magazynu energii dopuszcza takie ustawienie, czy wymagane są konkretne odstępy oraz czy półka lub inny sposób podparcia przeniesie masę urządzenia.

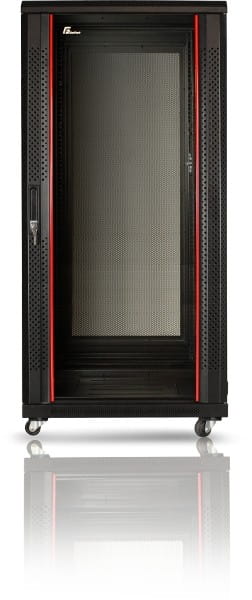

Getfort 27U 600x800 – wariant do bardziej rozbudowanej instalacji
Szafa RACK Getfort 19 cali 27U 600x800 stojąca oferuje największą wysokość spośród wymienionych wariantów. Może być brana pod uwagę przy instalacjach, w których oprócz magazynu energii przewidziano dodatkowe urządzenia, rezerwę na rozbudowę, organizację przewodów i elementy poprawiające kontrolę temperatury.
Większa szafa nie zawsze jest jednak najlepszym wyborem. Jeżeli urządzenia zajmują niewiele miejsca, zbyt duża obudowa może utrudnić ergonomiczne rozmieszczenie elementów i zwiększyć koszty wyposażenia. Dobrym rozwiązaniem jest pozostawienie umiarkowanego zapasu, ale nie projektowanie instalacji wyłącznie na podstawie maksymalnego dostępnego rozmiaru.
Jak rozumieć oznaczenia 15U, 22U i 27U?
Oznaczenie „U” opisuje wysokość przestrzeni montażowej w standardzie rack. Im większa liczba jednostek, tym więcej urządzeń można rozmieścić pionowo. Warto jednak odróżnić wysokość montażową od wysokości całej szafy – obudowa, podstawa i elementy konstrukcyjne zajmują dodatkową przestrzeń.
Przy planowaniu układu najlepiej przygotować prosty schemat. Zaznacz na nim wysokość urządzeń, położenie półek, przestrzeń na listwę zasilającą, przejścia kablowe oraz wolne miejsca potrzebne do serwisu. Nie wypełniaj szafy „pod korek”. Zapas ułatwia chłodzenie, wymianę urządzeń i późniejszą rozbudowę.
Głębokość 600 czy 800 mm?
Wybór głębokości powinien wynikać z najgłębszego elementu instalacji oraz sposobu poprowadzenia przewodów. Trzeba uwzględnić nie tylko obudowę urządzenia, ale też złącza, wtyki, uchwyty, promień gięcia kabli i wymagany odstęp od tylnej części szafy.
Warianty 600 mm mogą wystarczyć przy płytkich urządzeniach i uporządkowanym prowadzeniu okablowania. Modele 800 mm dają większy zapas przy głębszych urządzeniach oraz wtedy, gdy instalacja wymaga wygodniejszego prowadzenia przewodów z tyłu. Ostateczna decyzja powinna być oparta na wymiarach z dokumentacji, a nie wyłącznie na nominalnej głębokości szafy.
Półki, zestawy montażowe i rozłożenie masy
Magazyn energii często nie jest urządzeniem, które można bezpośrednio przykręcić do standardowych otworów rack. W takiej sytuacji potrzebna może być półka lub inne akcesorium dopasowane do wymiarów i masy urządzenia. Półka powinna być dobrana do konkretnej szafy, poprawnie zamontowana i obciążona zgodnie z deklarowanymi parametrami.
Warto sprawdzić akcesoria do szaf rack, aby zaplanować wyposażenie dodatkowe. W zależności od projektu mogą przydać się:
- półki do urządzeń niemontowanych w standardzie 19 cali;
- zestawy montażowe i elementy mocujące;
- organizery oraz uchwyty do prowadzenia przewodów;
- listwy zasilające;
- panele wentylatorów;
- termostaty lub elementy sterowania wentylacją.
Ciężkie elementy powinny być rozmieszczone w sposób zapewniający stabilność całej konstrukcji. Nie należy umieszczać dużego obciążenia na przypadkowej półce ani opierać urządzenia na elementach, które nie są do tego przeznaczone. Jeśli dokumentacja magazynu energii wymaga montażu poza szafą rack, należy zastosować się do tych zaleceń.
Wentylacja i kontrola temperatury
Akumulator, falownik i urządzenia zasilające mogą wydzielać ciepło podczas pracy. Dlatego trzeba sprawdzić wymagania producenta dotyczące temperatury, minimalnych odstępów i sposobu odprowadzania ciepła. Zamknięcie urządzenia w szafie bez zapewnienia odpowiedniej wymiany powietrza może prowadzić do pogorszenia warunków pracy.
W zależności od potrzeb instalacji można zaplanować panel wentylatorów oraz termostat. Panel odpowiada za wymuszony przepływ powietrza, a termostat może sterować pracą wentylacji na podstawie temperatury. Dobór i rozmieszczenie tych elementów powinny wynikać z projektu oraz instrukcji urządzeń.
Wentylacja nie zastępuje wymagań bezpieczeństwa. Jeżeli producent magazynu energii określa konkretne warunki pomieszczenia, sposób montażu albo zakazuje umieszczania urządzenia w zamkniętej obudowie, należy zachować te wytyczne. W razie wątpliwości instalację powinien ocenić wykwalifikowany instalator.
Prowadzenie przewodów i dostęp serwisowy
Szafa powinna zapewniać uporządkowane prowadzenie przewodów, bez ostrych załamań i nadmiernego naprężenia złączy. Kable zasilające, komunikacyjne i przewody uziemiające warto planować osobno, aby ograniczyć bałagan i ułatwić diagnostykę.
Przed ustawieniem szafy sprawdź, czy po jej zamontowaniu pozostanie możliwość:
- otwarcia drzwi i zdjęcia wymaganych paneli;
- odłączenia urządzenia zgodnie z instrukcją;
- pomiaru i kontroli połączeń;
- wymiany elementów eksploatacyjnych;
- sprawdzenia wentylatorów i filtrów, jeśli są stosowane;
- bezpiecznego dostępu do zabezpieczeń.
Nie prowadź przewodów w sposób, który blokuje przepływ powietrza albo uniemożliwia szybkie odłączenie instalacji. Zaplanuj również przestrzeń przed szafą, ponieważ sam dostęp do frontu może być niewystarczający, jeśli serwis wymaga dojścia do tylnej części urządzeń.
Bezpieczeństwo montażu magazynu energii w szafie rack
Najważniejsza zasada brzmi: szafa rack jest obudową infrastrukturalną, a nie automatycznie certyfikowanym miejscem do przechowywania każdego typu akumulatora. Przed umieszczeniem konkretnego magazynu energii w szafie należy sprawdzić jego dokumentację, wymagania producenta, sposób montażu, warunki pracy i dopuszczalne obciążenie konstrukcji.
Podczas planowania należy uwzględnić także:
- stabilne ustawienie szafy na odpowiednim podłożu;
- ochronę przed przewróceniem i przypadkowym przemieszczeniem;
- prawidłowe uziemienie zgodnie z projektem instalacji;
- separację i zabezpieczenie przewodów;
- ochronę przed wilgocią, pyłem i nieautoryzowanym dostępem;
- zgodność z lokalnymi wymaganiami elektrycznymi i przeciwpożarowymi;
- zapewnienie dostępu do wyłączników oraz elementów odłączających.
Nie należy samodzielnie wiercić obudowy, usuwać elementów konstrukcyjnych ani modyfikować wentylacji bez oceny wpływu takich zmian na bezpieczeństwo i pracę urządzeń. W instalacjach o dużej mocy lub podwyższonym ryzyku konieczna może być konsultacja z projektantem, elektrykiem oraz specjalistą odpowiedzialnym za ochronę przeciwpożarową.
Jak wybrać konkretny model Getfort?
Najprościej przejść przez poniższą kolejność:
- Sprawdź, czy producent magazynu energii dopuszcza montaż w szafie rack lub na półce.
- Zapisz wymiary i masę wszystkich elementów.
- Wybierz wymaganą głębokość, uwzględniając przewody i wentylację.
- Oblicz potrzebną liczbę jednostek U, dodając miejsce na akcesoria i przyszłą rozbudowę.
- Zweryfikuj dopuszczalne obciążenie szafy, półki i pozostałych elementów.
- Rozplanuj dostęp serwisowy, przepływ powietrza i prowadzenie kabli.
- Dopiero wtedy porównaj warianty 15U, 22U 600x600, 22U 600x800 i 27U 600x800.
Jeżeli instalacja jest mała i płytka, można rozpocząć analizę od modelu 15U 600x600. Przy większej liczbie urządzeń bardziej praktyczne mogą być warianty 22U. Gdy kluczowa jest głębokość urządzeń albo zapas na okablowanie, warto sprawdzić modele 600x800. W rozbudowanych instalacjach z dodatkowym wyposażeniem i planem rozwoju systemu zasadne może być rozważenie wersji 27U 600x800.
Podsumowanie
Dobór stojącej szafy rack do magazynu energii powinien łączyć analizę wymiarów, masy, głębokości, wentylacji, okablowania i serwisu. Modele Getfort o wysokości 15U, 22U i 27U oraz głębokości 600 lub 800 mm pozwalają dopasować obudowę do różnych układów, ale ostateczna decyzja zawsze wymaga weryfikacji dokumentacji magazynu energii i parametrów szafy.
Sprawdź magazyny energii, porównaj dostępne warianty Getfort 15U, 22U 600x600, 22U 600x800 i 27U 600x800, a następnie dobierz potrzebne akcesoria do szaf rack. Tak przygotowany wybór ułatwi stworzenie uporządkowanej i bezpiecznej infrastruktury dla magazynu energii.
