Instrukcja instalacji kamery IP

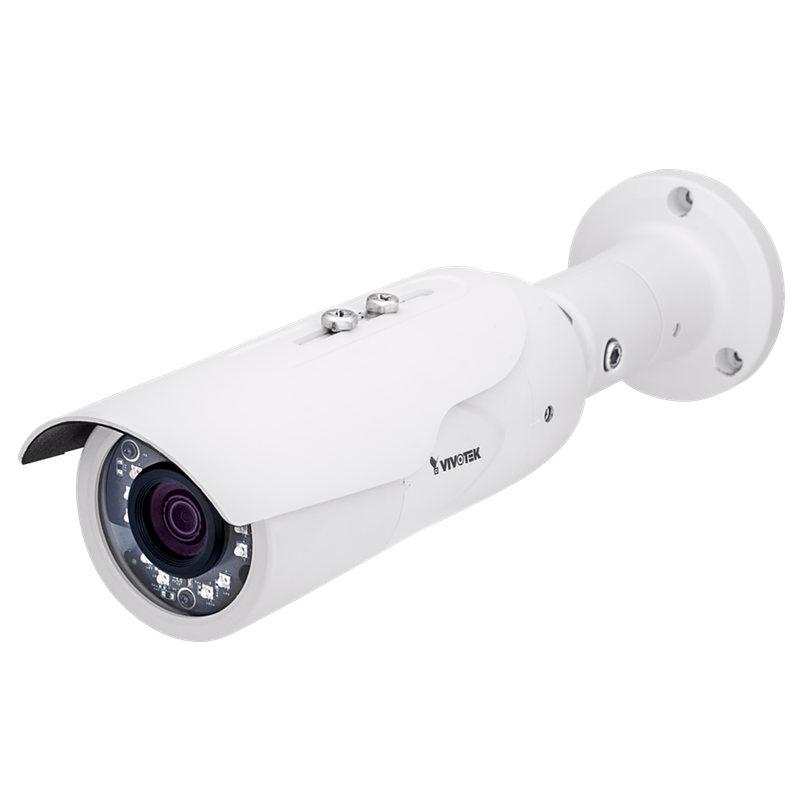

Kamera IP Vivotek IB8369A
Parametry techniczne:
| PRODUCENT | VIVOTEK |
| MODEL | IB8369A |
| ZASTOSOWANIE | Zewnętrzne |
| ROZDZIELCZOŚĆ | 2 MP (FullHD) |
| BEZPRZEWODOWA WIFI | Nie |
| PRZETWORNIK OBRAZU | 1/2.9" Progressive CMOS |
| TYP OBIEKTYWU | Stałoogniskowy |
| JASNOŚĆ OBIEKTYWU | F2.1 |
| OGNISKOWA | f: 3.6 mm |
| KĄT WIDZENIA | 78° (Poziom), 42° (Pion), 84° (Przekątna) |
| DZIEŃ / NOC | Tak |
| DOŚWIETLACZ IR | Tak |
| ZASIĘG IR | 30 m |
| MINIMALNE OŚWIETLENIE | 0.06 Lux @ F2.1 (Kolor) 0.01 Lux @ F2.1 (Cz/B) |
| MAKSYMALNA ROZDZIELCZOŚĆ WIDEO | 1920 x 1080 (2MP) |
| KLATKI NA SEKUNDĘ (FPS) | 30 fps@ 1920x1080 |
| KOMPRESJA WIDEO | H.264 & MJPEG |
| ILOŚĆ STRUMIENI | 4 |
| TECHNOLOGIA WDR / VIEW-DR | WDR Enhanced |
| REDUKCJA SZUMÓW | 3DNR |
| ZASILANIE | PoE |
| POBÓR PRĄDU | Max. 10 W |
| KLASA SZCZELNOŚCI, WANDALOODPORNOŚĆ | IP66, IK10 (metalowa obudowa) |
| WYMIARY | Ø 72 mm x 300 mm |
| ZAKRES TEMPERATUR PRACY | -20°C ~ +50°C (-4°F~ +122°F |
| FUNKCJE DODATKOWE | Smart Stream II, SNV, Defog, VIVOCloud |
| WYJŚCIE VIDEO | - |
| GWARANCJA | 36 miesięcy. |
Kamery cieszące się dziś największą popularnością to kamery IP (internetowe) , są to kamery nagrywające obraz bardzo wysokiej jakości.
Kamery IP dają nam możliwość uzyskania podglądu poprzez przewód (skrętka) bądź przez WiFi jeśli kamera jest w nie wyposażona.
Bezprzewodowe kamery IP to wygodne rozwiązanie, ponieważ do pracy nie wymagają tworzenia infrastruktury sieciowej. Najczęściej wyposażone są w karty Wi-Fi, które znajdziesz na wyposażeniu wielu domowych urządzeń, od smartfonów po laptopy. To sprawia, że kamera IP może z nimi łatwo nawiązać połączenie.
Kamery IP mogą być sterowane za pomocą własnej strony konfiguracyjnej WWW lub specjalnych aplikacji oraz podłączone do internetu przez protokół PPPoE czy router nawet bez pośrednictwa komputera.
Instalacja kamery z zastosowaniem switcha i rejestratora IP:
- Montujemy kamerę w wybranym i wcześniej przygotowanym przez nas miejscu za pomocą wbudowanego uchwytu kamery.
- Kabel UTP zakończony złączem RJ45 wpinamy do kamery następnie drugi koniec kabla zostaje wpięty do gniazda LAN PoE switcha. Złącza oznaczone LAN PoE umożliwiają zasilanie kamery poprzez kabel UTP.
- Jeżeli nie korzystamy z switcha PoE, kamerę należy zasilić osobnym zasilaczem PoE poprzez złącze zasilające w tym przypadku kamera zostaje podłączona do zasilacza PoE a następnie dodatkowy przewód UTP zostaje wpięty do zasilacza i dalej do portu switcha.
- Łączymy switch przewodem UTP z routerem .
- Następnie podpinamy rejestrator IP do routera za pomocą przewodu UTP. Możemy również wykorzystać rejestrator PoE dzięki czemu zastosowanie dodatkowego switcha nie będzie wymagane.
- Łączymy rejestrator z monitorem przewodem HDMI.
- Na koniec do routera podłączamy komputer przewodem UTP.
Uproszczony schemat instalacji:
Uproszczony schemat z wykorzystaniem zasilacza PoE:
